発明の名称デジタルオーディオバスの信頼性を増強させるための装置及び方法
出願人アナログ・ディヴァイシス・インターナショナル・アンリミテッド・カンパニー
代理人個人,個人,個人
主分類H04L 45/243 20220101AFI20250402BHJP(電気通信技術)
要約【課題】デジタルオーディオバスの信頼性のための装置及び方法を提供する。
【解決手段】ある特定の実施形態では、デジタルオーディオシステムは、第1のデジタルオーディオチェーンによって時計回りの方向において、及び第2のデジタルオーディオチェーンによって反時計回りの方向において接続された複数のオーディオデバイスを含む。第1のデジタルオーディオチェーン及び第2のデジタルオーディオチェーンは、同時に動作し、コントローラは、オーディオ接続性のために所与の時間にどのオーディオチェーンを動作させるかを選択する。例えば、コントローラは、最初に、オーディオ接続性を提供するために第1のデジタルオーディオチェーンを選択することができるが、第1のデジタルオーディオチェーン内のノード障害の検出に応答して、第1のデジタルオーディオチェーンから第2のデジタルオーディオチェーンに選択を移行させることができる。したがって、システムは、システム接続性を維持しながら、ノード障害に耐性がある。
【選択図】図1A
特許請求の範囲【請求項１】
デジタルオーディオシステムであって、
対応するオーディオデバイスに各々が関連付けられた複数のオーディオノードと、
前記複数のオーディオノードを接続する第１のデジタルオーディオチェーンと、
前記複数のオーディオノードを接続する第２のデジタルオーディオチェーンであって、前記第１のデジタルオーディオチェーン及び前記第２のデジタルオーディオチェーンが、同時に動作する、第２のデジタルオーディオチェーンと、を備え、
前記複数のオーディオノードのうちの少なくとも１つのオーディオノードが、オーディオ接続性のために前記第１のデジタルオーディオチェーン又は前記第２のデジタルオーディオチェーンのうちの一方を選択するように構成されたコントローラを備える、デジタルオーディオシステム。
続きを表示（約 1,200 文字）【請求項２】
前記第１のデジタルオーディオチェーン及び前記第２のデジタルオーディオチェーンが、各々、Ａ２Ｂデイジーチェーンである、請求項１に記載のデジタルオーディオシステム。
【請求項３】
前記第１のデジタルオーディオチェーンが、時計回りの方向において動作し、前記第２のデジタルオーディオチェーンが、反時計回りの方向において動作する、請求項１に記載のデジタルオーディオシステム。
【請求項４】
前記第１のデジタルオーディオチェーンが、前記時計回りの方向において発見され、前記第２のデジタルオーディオチェーンが、前記反時計回りの方向において発見される、請求項３に記載のデジタルオーディオシステム。
【請求項５】
前記複数のオーディオノードが、メインオーディオノード及び２つ以上のオーディオサブノードを含み、前記第１のデジタルオーディオチェーンが、前記メインオーディオノードから前記２つ以上のオーディオサブノードを通って延在し、前記第２のデジタルオーディオチェーンが、前記メインオーディオノードから前記２つ以上のオーディオサブノードを通って延在する、請求項１に記載のデジタルオーディオシステム。
【請求項６】
前記２つ以上のオーディオサブノードの各々が、オーディオ接続性のために前記第１のデジタルオーディオチェーン又は前記第２のデジタルオーディオチェーンのうちの一方を選択するためのそれぞれのコントローラを備える、請求項５に記載のデジタルオーディオシステム。
【請求項７】
前記コントローラが、オーディオ接続性を提供するために、前記第１のデジタルオーディオチェーンを最初に選択し、前記第１のデジタルオーディオチェーンにおけるノード障害の検出に応答して、前記第１のデジタルオーディオチェーンから前記第２のデジタルオーディオチェーンに移行する、請求項１に記載のデジタルオーディオシステム。
【請求項８】
前記複数のオーディオノードのうちの前記少なくとも１つのオーディオノードが、前記第１のデジタルオーディオチェーンの第１の電力供給部及び前記第２のデジタルオーディオチェーンの第２の電力供給部からマージされる、マージされた電力供給部から電力を受容する、請求項１に記載のデジタルオーディオシステム。
【請求項９】
前記第１のデジタルオーディオチェーンの前記第１の電力供給部と前記マージされた電力供給部との間の第１の整流器と、前記第２のデジタルオーディオチェーンの前記第２の電力供給部と前記マージされた電力供給部との間の第２の整流器と、を更に備える、請求項８に記載のデジタルオーディオシステム。
【請求項１０】
前記第１のデジタルオーディオチェーン及び前記第２のデジタルオーディオチェーンが、共通のケーブルを介して担持されている、請求項１に記載のデジタルオーディオシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
開示される技術は、概して、電子機器に関し、より具体的には、デジタルオーディオバスに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
エーツービーバス（Ａ２Ｂ）は、複数のオーディオデバイスを一緒に接続するために使用することができる。例えば、オーディオデバイスの各々は、オーディオノードに関連付けることができ、Ａ２Ｂは、デイジーチェーンを形成するために、オーディオノードを直列に接続することができる。このようにＡ２Ｂを使用することにより、ケーブル配線の大幅な低減を実現することができる。したがって、より少ないケーブルの必要性により、全体的な設計コストが低減される。また、設計、設置及び／又は保守の複雑さの低減を達成することができる。
【発明の概要】
【課題を解決するための手段】
【０００３】
本開示の態様は、ネットワークの信頼性を改善するために冗長性を備えて実装されるＡ対Ｂバス（Ａ２Ｂ）などのデジタルオーディオバスに関する。そのような冗長性を提供することは、単一ノード障害への感受性などの、Ａ２Ｂのデイジーチェーントポロジの固有の制限に対処する。
【０００４】
一態様では、デジタルオーディオシステムが、対応するオーディオデバイスに各々が関連付けられた複数のオーディオノードと、複数のオーディオノードを接続する第１のデジタルオーディオチェーンと、複数のオーディオノードを接続する第２のデジタルオーディオチェーンと、を含む。第１のデジタルオーディオチェーン及び第２のデジタルオーディオチェーンは、同時に動作し、複数のオーディオノードのうちの少なくとも１つのオーディオノードが、オーディオ接続性のために第１のデジタルオーディオチェーン又は第２のデジタルオーディオチェーンのうちの一方を選択するように構成されたコントローラを含む。
【０００５】
別の態様では、デジタルオーディオ接続性を提供する方法が、第１のデジタルオーディオチェーンを使用して、複数のオーディオノードを接続することであって、複数のオーディオノードが、対応するオーディオデバイスに各々関連付けられている、接続することを含む。方法は、第２のデジタルオーディオチェーンを使用して、複数のオーディオノードを接続することと、第１のデジタルオーディオチェーン及び第２のデジタルオーディオチェーンを同時に動作させることと、複数のオーディオノードのうちの少なくとも１つのオーディオノードのコントローラを使用して、オーディオ接続性のために第１のデジタルオーディオチェーン又は第２のデジタルオーディオチェーンのうちの一方を選択することと、を更に含む。
【０００６】
別の態様では、デジタルオーディオシステムが、複数のオーディオサブノードと、複数のオーディオサブノードのうちの対応する１つのオーディオサブノードに各々が接続された複数のオーディオサブノードセレクタを含むメインオーディオノードと、を含む。メインオーディオノードは、複数のオーディオサブノードセレクタを通じて、チェーン内の複数のオーディオサブノードと通信するように構成されたメイントランシーバを更に含む。
【０００７】
別の態様では、デジタルオーディオ接続性を提供する方法が、メインオーディオノード及び複数のオーディオサブノードを、メインオーディオノードの複数のオーディオサブノードセレクタを使用して、接続することであって、複数のオーディオサブノードセレクタの各々が、複数のオーディオサブノードのうちの対応する１つのオーディオサブノードに接続されている、接続することを含む。方法は、メインノードのメイントランシーバを使用して、複数のオーディオサブノードセレクタを通じて、チェーン内の複数のオーディオサブノードと通信することを更に含む。
【図面の簡単な説明】
【０００８】

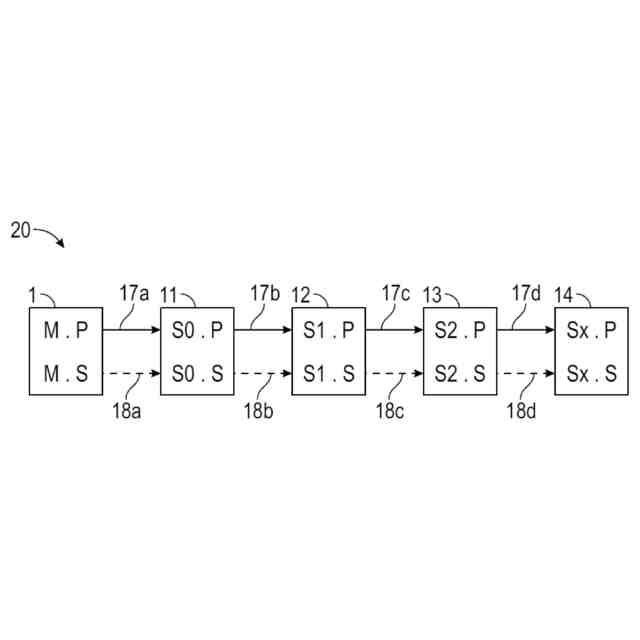

一実施形態による、デジタルオーディオバスを含むデジタルオーディオシステムの概略図である。

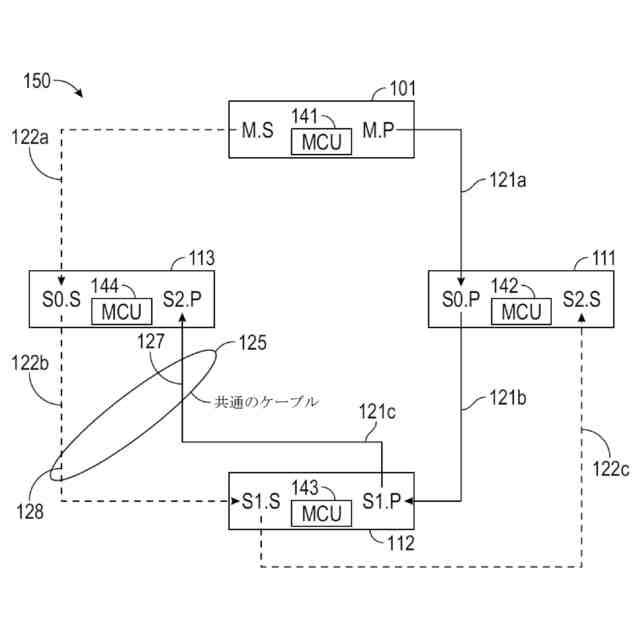

別の実施形態による、デジタルオーディオバスを含むデジタルオーディオシステムの概略図である。

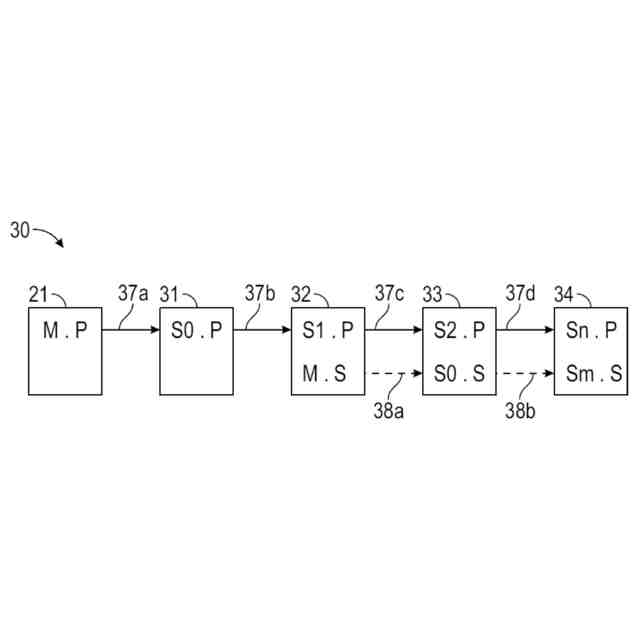

別の実施形態による、デジタルオーディオバスを含むデジタルオーディオシステムの概略図である。

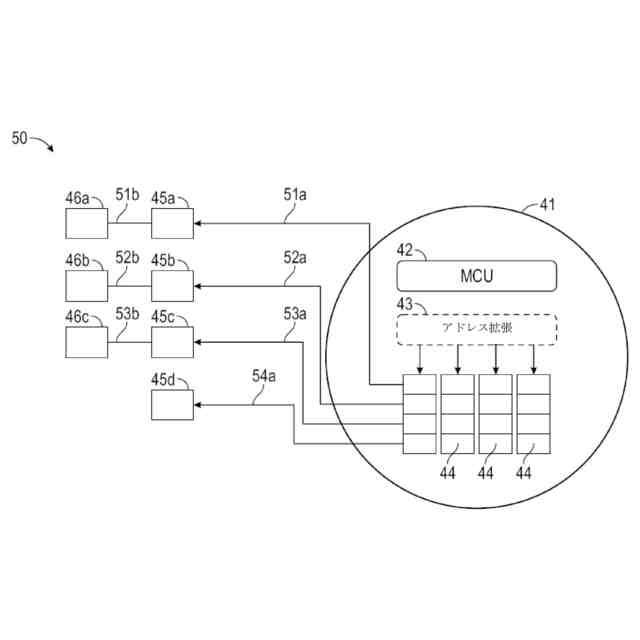

別の実施形態による、デジタルオーディオバスを含むデジタルオーディオシステムの概略図である。
一実施形態による、デジタルオーディオバスの電力共有回路の概略図である。

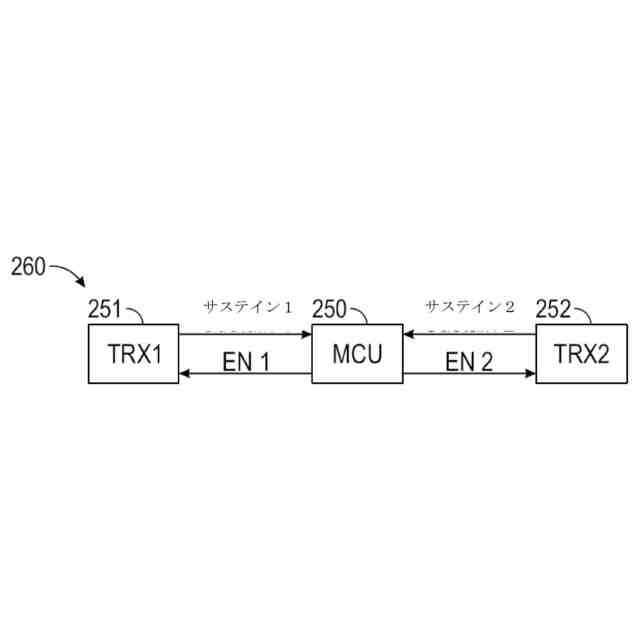

オーディオノードの一実施形態の概略図である。
図４Ａのオーディオノードのトランシーバの状態図の一実施形態である。

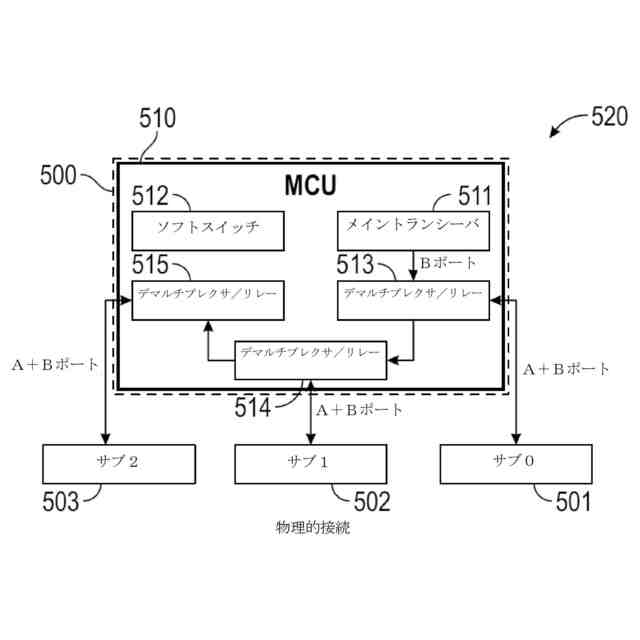

別の実施形態による、デジタルオーディオバスを含むデジタルオーディオシステムの概略図である。

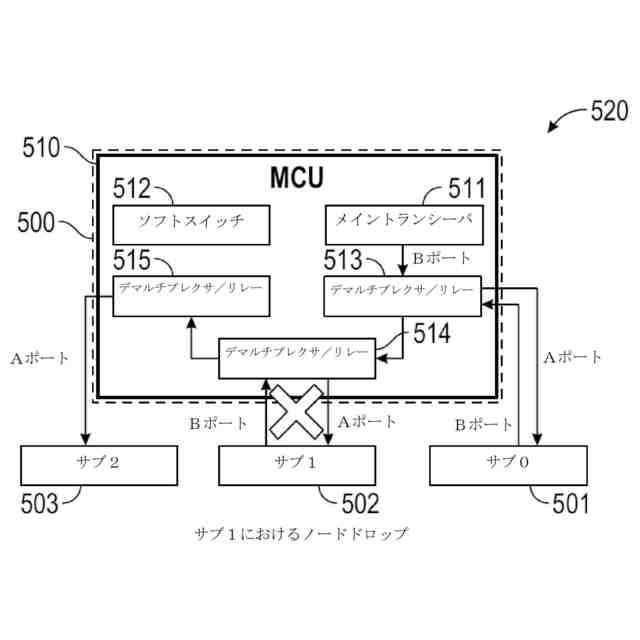

ノードドロップ後の図５Ａのデジタルオーディオシステムの概略図である。
ドロップされたノードをバイパスするための再構成後の、図５Ａのデジタルオーディオシステムの概略図である。
【発明を実施するための形態】
【０００９】
以下の実施形態の詳細な説明は、本発明の具体的な実施形態の種々の説明を提示する。しかしながら、本発明は、数多くの異なる方法で具現化することができる。この説明では、図面を参照する。図において例解される要素は、必ずしも縮尺通りに描画されないことが理解されるであろう。また、ある特定の実施形態は、図において例解されているよりも多くの要素及び／又は図において例解されている要素のサブセットを含むことができることが理解されるであろう。更に、いくつかの実施形態は、２つ以上の図面からの特徴の任意の好適な組み合わせを組み込むことができる。
【００１０】
Ａ対Ｂバス（Ａ２Ｂ）は、デイジーチェーンにおいて複数のオーディオデバイスを一緒に接続するために使用することができる。しかしながら、Ａ２Ｂのデイジーチェーントポロジは、信頼性の問題の影響を受けやすい。例えば、デイジーチェーン内の１つのオーディオノードの損失（例えば、欠陥のあるノード及び／又はケーブル接続解除による）は、下流の複数のオーディオノードの動作を中断する可能性がある。更に、これらの状況における部分回復及び／又は自動回復の範囲は非常に限られている。
