発明の名称ディスプレイ装置
出願人技嘉科技股ふん有限公司,Giga-Byte Technology Co.,Ltd.
代理人個人,個人
主分類G09G 5/00 20060101AFI20250401BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】ディスプレイ装置を提供する。
【解決手段】ディスプレイ装置は、ボタン、第一データ伝送ポート、第二データ伝送ポート、第一画像伝送ポート、第二画像伝送ポート、および、マイクロコントローラーを有する。第一データ伝送ポートは第一電子装置に結合される。第二データ伝送ポートは第二電子装置に結合される。第一画像伝送ポートは第一電子装置に結合される。第二画像伝送ポートは第二電子装置に結合される。マイクロコントローラーは、ビデオ信号を生成するために、第一画像伝送ポート、第二画像伝送ポート、あるいは、その両方を選択する。ボタンが押されたとき、マイクロコントローラーが、第一画像伝送ポートを選択している場合、マイクロコントローラーは、第一データ伝送ポートを第二データ伝送ポートに切り換えるとともに、第二データ伝送ポートを介して、第二電子装置中に保存された画像伝送ポート情報を受信する。
【選択図】図1
特許請求の範囲【請求項１】
ディスプレイ装置であって、
ボタンと、
第一電子装置に結合される第一データ伝送ポートと、
第二電子装置に結合される第二データ伝送ポートと、
前記第一電子装置に結合される第一画像伝送ポートと、
前記第二電子装置に結合される第二画像伝送ポートと、
前記第一画像伝送ポート、前記第二画像伝送ポート、あるいは、その両方を選択して、ビデオ信号を生成するマイクロコントローラー、および、
前記ビデオ信号にしたがって、画像を表示するディスプレイモジュール、を有し、
前記ボタンが押されたとき、前記マイクロコントローラーが、前記第一画像伝送ポートを選択している場合、前記マイクロコントローラーは、前記第一データ伝送ポートから前記第二データ伝送ポートに切り換えるとともに、前記第二データ伝送ポートを介して、前記第二電子装置中に保存された画像伝送ポート情報を受信することを特徴とするディスプレイ装置。
続きを表示（約 1,400 文字）【請求項２】
前記画像伝送ポート情報は、前記第二画像伝送ポートに対応し、前記第二データ伝送ポートが前記第二画像伝送ポートに対応することを記録するとともに、前記マイクロコントローラーのペアリングテーブルに保存され、前記マイクロコントローラーは前記第二画像伝送ポートを選択することを特徴とする請求項１に記載のディスプレイ装置。
【請求項３】
前記画像伝送ポート情報は、前記第二画像伝送ポートに対応し、前記第二データ伝送ポートが前記第二画像伝送ポートに対応することを記録するとともに、前記マイクロコントローラーのペアリングテーブル中に保存され、前記マイクロコントローラーは、前記第二データ伝送ポートを前記第一データ伝送ポートに切り換えることを特徴とする請求項１に記載のディスプレイ装置。
【請求項４】
さらに、前記第一データ伝送ポート、あるいは、前記第二データ伝送ポートに電気的に接続される周辺接続ポートを有することを特徴とする請求項１に記載のディスプレイ装置。
【請求項５】
前記第一電子装置上にインストールされる第一アプリケーションは、前記第一電子装置からの前記画像伝送ポート情報を保存し、前記第二電子装置上にインストールされる第二アプリケーションは、前記第二電子装置からの前記画像伝送ポート情報を保存することを特徴とする請求項１に記載のディスプレイ装置。
【請求項６】
前記ボタンが押されている時間が予め設定された時間以上であるとき、前記画像伝送ポート情報は、前記第二画像伝送ポートに対応し、前記第二データ伝送ポートが前記第二画像伝送ポートに対応することを記録するとともに、前記マイクロコントローラーのペアリングテーブル中に保存され、前記マイクロコントローラーは、前記第二データ伝送ポートを前記第一データ伝送ポートに切り換えることを特徴とする請求項１に記載のディスプレイ装置。
【請求項７】
前記予め設定された時間は３秒であることを特徴とする請求項６に記載のディスプレイ装置。
【請求項８】
前記第一データ伝送ポート、および、前記第一画像伝送ポートは、同じ伝送回線を通じて、前記第一電子装置に結合されることを特徴とする請求項１に記載のディスプレイ装置。
【請求項９】
前記ボタンが押されている時間が、予め設定された時間より短いとき、前記マイクロコントローラーは、前記ペアリングテーブル、および、現在選択されている前記第一画像伝送ポートにしたがって、前記第一データ伝送ポートを前記第二データ伝送ポートに切り換えるとともに、前記第一画像伝送ポートを前記第二画像伝送ポートに切り換えることを特徴とする請求項６に記載のディスプレイ装置。
【請求項１０】
前記ペアリングテーブルに、前記第一データ伝送ポートが前記第一画像伝送ポートに対応することがすでに記録されており、且つ、前記ボタンが押されている時間が前記予め設定された時間より短いとき、前記マイクロコントローラーは、前記ペアリングテーブル、および、現在選択されている前記第二画像伝送ポートにしたがって、前記第二データ伝送ポートを前記第一データ伝送ポートに切り換えるとともに、前記第二画像伝送ポートを前記第一画像伝送ポートに切り換えることを特徴とする請求項６に記載のディスプレイ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は電子装置に関するものであって、特に、ＫＶＭ自動バインド機能を有するディスプレイ装置に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来のモニタのＫＶＭ設定では、配線方法に応じて、ユーザーがオンスクリーンメニュー（ＯＳＤ）、または、アプリケーションプログラム(ＡＰ）で、タイプＢのユニバーサルシリアルバス(ＵＳＢ）、または、アップストリームＵＳＢにバインドすべき画像入力ソースを手動で設定する必要がある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明の一実施形態は、ディスプレイ装置を提供する。
【課題を解決するための手段】
【０００４】
本発明の一実施形態によるディスプレイ装置は、ボタン、第一データ伝送ポート、第二データ伝送ポート、第一画像伝送ポート、第二画像伝送ポート、マイクロコントローラー、および、ディスプレイモジュールを有する。第一データ伝送ポートは第一電子装置に結合される。第二データ伝送ポートは第二電子装置に結合される。第一画像伝送ポートは第一電子装置に結合される。第二画像伝送ポートは第二電子装置に結合される。マイクロコントローラーは、ビデオ信号を生成するために、第一画像伝送ポート、第二画像伝送ポート、あるいは、その両方を選択する。ディスプレイモジュールは、ビデオ信号にしたがって、画像を表示する。ボタンが押されたとき、マイクロコントローラーが、第一画像伝送ポートを選択している場合、マイクロコントローラーは、第一データ伝送ポートを第二データ伝送ポートに切り換え、第二データ伝送ポートを介して、第二電子装置中に保存された画像伝送ポート情報を受信する。
【０００５】
上記のディスプレイ装置によると、画像伝送ポート情報は第二画像伝送ポートに対応し、第二データ伝送ポートが第二画像伝送ポートに対応することを記録するとともに、マイクロコントローラーのペアリングテーブルに保存される。マイクロコントローラーは第二画像伝送ポートを選択する。
【０００６】
上記のディスプレイ装置によると、画像伝送ポート情報は第二画像伝送ポートに対応し、第二データ伝送ポートが第二画像伝送ポートに対応することを記録するとともに、マイクロコントローラーのペアリングテーブル中に保存される。マイクロコントローラーは、第二データ伝送ポートを第一データ伝送ポートに切り換える。
【０００７】
ディスプレイ装置はさらに、周辺接続ポートを有する。周辺接続ポートは、第一データ伝送ポート、あるいは、第二データ伝送ポートに電気的に接続される。
【０００８】
上記のディスプレイ装置によると、第一電子装置上にインストールされる第一アプリケーションは、第一電子装置からの画像伝送ポート情報を保存する。第二電子装置上にインストールされる第二アプリケーションは、第二電子装置からの画像伝送ポート情報を保存する。
【０００９】

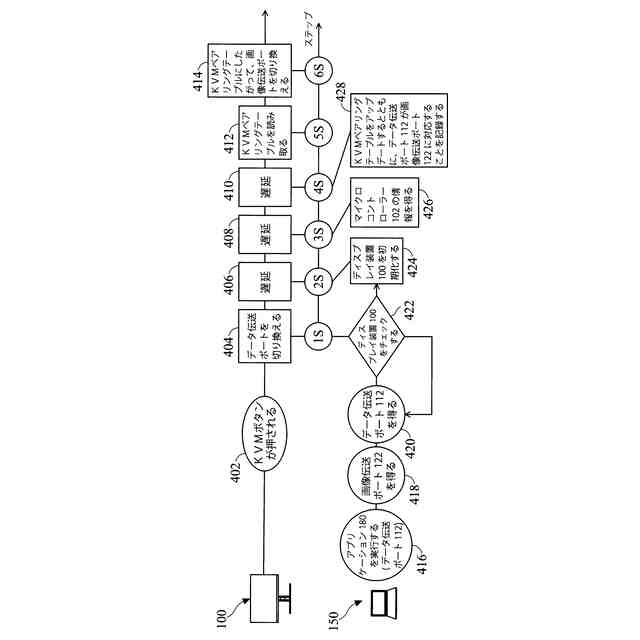

上記のディスプレイ装置によると、ボタンが押されている時間が、予め設定された時間以上であるとき、画像伝送ポート情報は第二画像伝送ポートに対応し、第二データ伝送ポートが第二画像伝送ポートに対応することを記録するとともに、マイクロコントローラーのペアリングテーブル中に保存される。マイクロコントローラーは、第二データ伝送ポートを第一データ伝送ポートに切り換える。
【００１０】
上記のディスプレイ装置によると、予め設定された時間は３秒である。
