公開番号2025057129
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023166804
出願日2023-09-28
発明の名称無人航空機の経路設定方法
出願人三菱重工業株式会社
代理人個人,個人,個人,個人
主分類G08G 5/00 20250101AFI20250402BHJP(信号)
要約【課題】飛行経路について画像データを取得していなくても、GNSSからの電波の取得が途絶えた後の飛行を継続できるUAVの経路設定方法を提供すること。
【解決手段】無人航空機の飛行経路設定方法は、
自律飛行する無人航空機の予定経路のいずれかの地点において、衛星測位システムを構成する人工衛星と無人航空機との位置関係に基づいて、無人航空機における人工衛星の捕捉状態を算出する第1ステップと、
第1ステップで算出された捕捉状態と、無人航空機の飛行制御に必要な基準捕捉状態とを比較する第2ステップと、を備える。
【選択図】図1
特許請求の範囲【請求項１】
自律飛行する無人航空機の予定経路のいずれかの地点において、衛星測位システムを構成する人工衛星と前記無人航空機との位置関係に基づいて、前記無人航空機における前記人工衛星の捕捉状態を算出する第１ステップと、
前記第１ステップで算出された前記捕捉状態と、前記無人航空機の飛行制御に必要な基準捕捉状態とを比較する第２ステップと、を備える、飛行経路設定方法。
続きを表示（約 1,200 文字）【請求項２】
前記第１ステップにおいて、
いずれかの前記地点における仰角θを算出する第１－１ステップと、
前記第１－１ステップにおいて算出された前記仰角θに基づいて、位置を算出するのに必要な情報を前記衛星測位システムから取得できる前記人工衛星の捕捉数ｎを算出する第１－２ステップと、
前記第２ステップにおいて、
算出される前記捕捉数ｎと飛行制御に必要な基準衛星捕捉数Ｎとを比較する、
請求項１に記載の飛行経路設定方法。
【請求項３】
前記第２ステップの前記比較において、
前記捕捉数ｎが前記基準衛星捕捉数Ｎに達していなければ、
前記無人航空機の鉛直方向の位置および水平方向の位置の一方または双方を変える補正位置を算出し、
前記補正位置について、前記第１－１ステップ、前記第１－２ステップおよび前記第２ステップを実行する、
請求項２に記載の飛行経路設定方法。
【請求項４】
前記補正位置について、前記第１－１ステップ、前記第１－２ステップおよび前記第２ステップを実行し、
前記捕捉数ｎが前記基準衛星捕捉数Ｎに達していれば、前記補正位置を前記予定経路に組み入れる、
請求項３に記載の飛行経路設定方法。
【請求項５】
前記第２ステップの前記比較において、
前記捕捉数ｎが前記基準衛星捕捉数Ｎに達していれば、前記予定経路を遵守する、
請求項２に記載の飛行経路設定方法。
【請求項６】
前記第１－１ステップにおいて、
前記地点における最大仰角θｍａｘを算出し、
前記第１－２ステップにおいて、
前記最大仰角θｍａｘに基づいて前記捕捉数ｎを算出する、
請求項２に記載の飛行経路設定方法。
【請求項７】
前記予定経路の設定の際に前記第１ステップおよび前記第２ステップを実行する、
請求項１に記載の飛行経路設定方法。
【請求項８】
前記予定経路における所定間隔を隔てた複数の前記地点について、または、
前記予定経路における複数のウェイポイントについて、前記第１ステップおよび前記第２ステップを実行する、
請求項７に記載の飛行経路設定方法。
【請求項９】
設定された前記予定経路にしたがって前記無人航空機が自律飛行している際に前記第１ステップおよび前記第２ステップを実行する、
請求項１に記載の飛行経路設定方法。
【請求項１０】
前記第１ステップにおいて、
いずれかの前記地点における測位精度劣化係数ｄを算出し、
前記第２ステップにおいて、
算出される前記測位精度劣化係数ｄと飛行制御に必要な基準測位精度劣化係数Ｄとを比較する、
請求項１に記載の飛行経路設定方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、無人航空機（Unmanned Aerial Vehicle：ＵＡＶ）の飛行時における経路設定方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
ＵＡＶの自律飛行時においては，衛星測位システム（Global Navigation Satellite System：ＧＮＳＳ）からの位置情報に関する電波を取得し自機の位置を確認しながら予定飛行経路を飛行する。ＧＮＳＳからの電波の取得が途絶えた場合、操縦者によるマニュアル操縦に切り替えるか、もしくは、ＵＡＶに予めfail-Safeの機能としてプログラミングされている安全地帯への着陸を実施する必要がある。
【０００３】
操縦者によるマニュアル操縦の場合、ＵＡＶを目視するか、または、ＵＡＶに搭載されたカメラの画像を参照して、ＵＡＶを操縦する必要がある。
また、後者のプログラミングについても、ＧＮＳＳが使えないため、自機の位置を確認することができない。したがって、搭載したカメラの映像から人工知能（Artificial Intelligence：ＡＩ）による画像認識等を用いて安全地帯に着陸するか、または、パラシュートを展開し不時着させる等の追加装備の必要性がある。しかし、必ずしも安全が担保されるものではない。
【０００４】
特許文献１は、ＧＮＳＳの一例であるＧＰＳ（Global Positioning System：全地球測位システム）からの電波の取得が途絶えた場合であっても、撮影する画像に基づきその位置と姿勢角を補正して、特定地域上空の画像を取得する画像処理装置を開示する。特許文献１は、ＵＡＶに搭載されている画像取得手段を用いて、移動中に取得した画像の画像データベースを作成し、ＧＰＳのリンクが途絶した場合に画像データベースを参照する。そして、画像データベース中の画像と現在の画像の相関値を計算し、相関の高い画像を参照値として座標変換を施し無人機の位置・姿勢角の誤差推定値を計算する。得られた位置・姿勢角の誤差推定値をＧＰＳ／ＩＮＳ（Global Positioning System/Inertial Navigation System）計算に入力し、位置・姿勢角を検出する。
【先行技術文献】
【特許文献】
【０００５】
特開２００８－３０４２６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１によればＧＰＳからの電波の取得が途絶えた以降もＵＡＶの飛行を継続できる。しかし、特許文献１のＵＡＶは特定地域上空を複数回飛行することを前提としており、予め飛行経路について画像データを取得しておく必要がある。つまり、特許文献１の提案は、目的地までの飛行が初めてであったり、目的地までの飛行経路が初めてであったりする場合には対応することができない。
以上より、本開示は、飛行経路について画像データを取得していなくても、ＧＮＳＳからの電波の取得を途絶えさせることなく飛行を継続できるＵＡＶの経路設定方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る無人航空機の飛行経路設定方法は、
自律飛行する無人航空機の予定経路のいずれかの地点において、衛星測位システムを構成する人工衛星と無人航空機との位置関係に基づいて、無人航空機における人工衛星の捕捉状態を算出する第１ステップと、
第１ステップで算出された捕捉状態と、無人航空機の飛行制御に必要な基準捕捉状態とを比較する第２ステップと、を備える、
【発明の効果】
【０００８】
本開示によれば、飛行経路について画像データを取得していなくても、ＧＮＳＳからの電波の取得を途絶えさせることなく飛行を継続できるＵＡＶの経路設定方法が提供される。
【図面の簡単な説明】
【０００９】

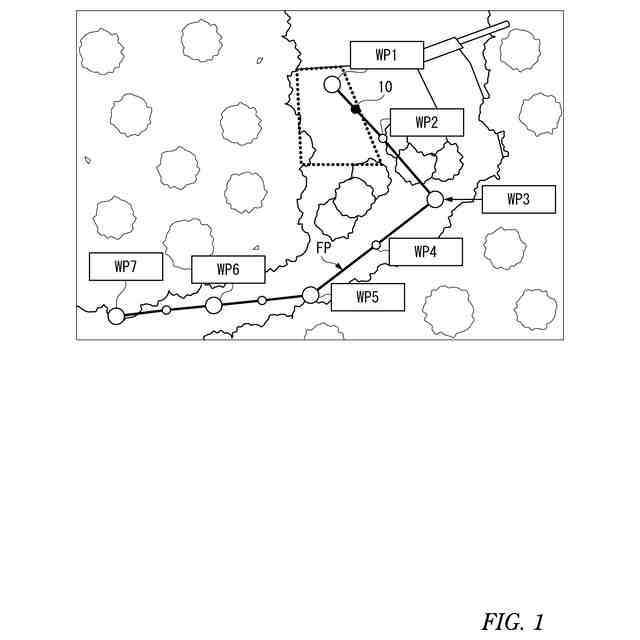

実施形態において設定される飛行経路の一例を示す図である。
最大仰角θｍａｘおよび補正を説明する図である。

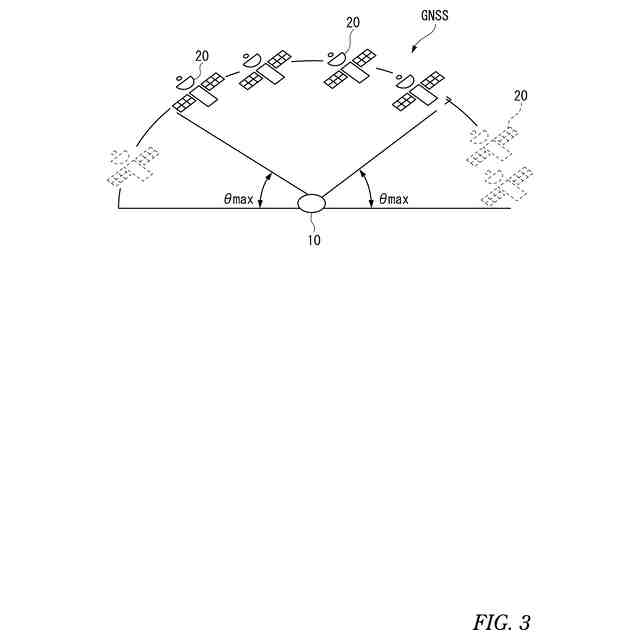

最大仰角θｍａｘと電波を受信可能な衛星の関係を示す図である。
複数のウェイポイントと飛行制御に足りる衛星捕捉数が得られる最低高度の関係を示すグラフである。

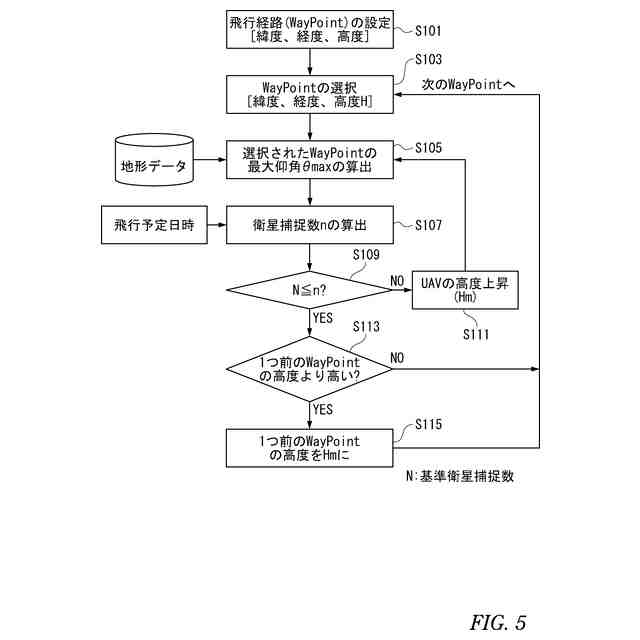

実施形態における制御手順を示すフロー図である。

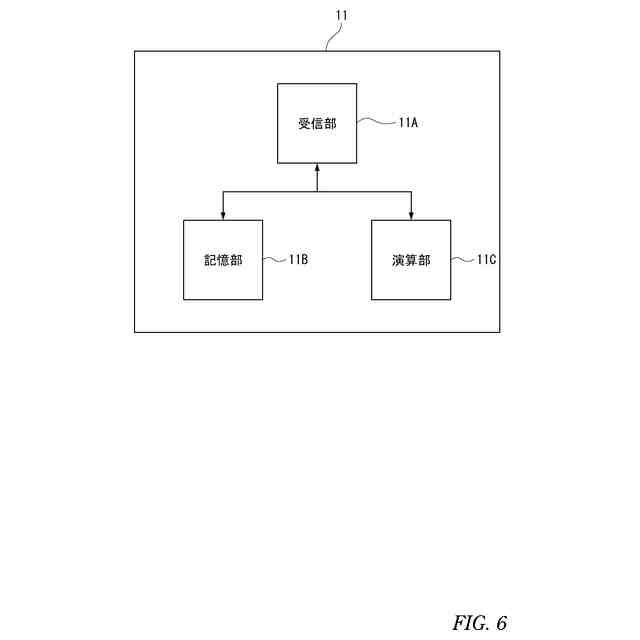

実施形態における制御手順を実行するための制御部の構成例を示す図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照しながら、実施形態について説明する。
本実施形態は、ＵＡＶ１０が自律飛行する前に飛行経路を設定する際に、ＧＮＳＳを構成する複数の衛星を捕捉する数（衛星捕捉数）ｎがＵＡＶ１０の飛行制御に必要な基準衛星捕捉数Ｎに達しているか否かを判定する。本実施形態において、衛星捕捉数ｎはＵＡＶ１０の周囲の環境に対する仰角θに基づいて算出される。本実施形態は、この判定結果は飛行経路を決定する際に反映される。なお、ここでは衛星捕捉数ｎについて判定を行う例を説明するが、後述するように、測位精度の指標であるＤＯＰ（Dilution Of Precision）を衛星捕捉数ｎの代替または衛星捕捉数ｎとともに判定の対象にすることができる。
（【００１１】以降は省略されています）
