公開番号2025054918
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023164152
出願日2023-09-27
発明の名称印刷装置
出願人ブラザー工業株式会社
代理人弁理士法人ネクスト
主分類B41J 29/38 20060101AFI20250401BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】指定された定形サイズと異なる定形サイズのシートを用いて印刷を行い、印刷後のシートをカットして出力可能な印刷装置において、カット後に生じる白紙状態のシートを考慮した工夫を行う。
【解決手段】コントローラ10は、カット印刷処理において、取得した印刷ジョブに基づく画像データのうち、A5Lサイズのシートに印刷する画像データの印刷では、「A5Lサイズ」が割り当てられたトレイから印刷エンジン15へ、A5Lサイズのシートを搬送し、印刷エンジン15を用いて当該画像データを印刷し、印刷後のシートに対して加工ユニット18による加工を行なわない。
【選択図】図1
特許請求の範囲【請求項１】
トナーを用いた印刷が可能な印刷エンジンと、
第１の定形サイズのシートを、前記第１の定形サイズの半分のサイズである第２の定形サイズにカットするための加工を施すことが可能な加工ユニットと、
前記第１の定形サイズのシートが載置される第１給紙トレイと、
前記第２の定形サイズのシートが載置される第２給紙トレイと、
コントローラと、
を備える印刷装置であって、
前記第１の定形サイズと前記第２の定形サイズの組み合わせには、前記第１の定形サイズがＡ４であり、前記第２の定形サイズがＡ５である組み合わせと、前記第１の定形サイズがレターであり、前記第２の定形サイズがハーフレターである組み合わせと、の少なくとも一方が含まれ、
前記コントローラは、
印刷ジョブに基づく画像データを、前記印刷エンジンにより第１の定形サイズのシートに印刷させ、印刷後の第１の定形サイズのシートを、前記加工ユニットにより前記第２の定形サイズにカットする処理を含むカット印刷処理を実行可能であり、
前記カット印刷処理において、
取得した印刷ジョブに基づく画像データのうち、第１の定形サイズのシートに印刷する画像データの印刷では、前記第１給紙トレイから印刷エンジンへ、第１の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートを前記加工ユニットにより第２の定形サイズにカットし、
取得した印刷ジョブに基づく画像データのうち、前記第２の定形サイズのシートに印刷する画像データの印刷では、前記第２給紙トレイから印刷エンジンへ、前記第２の定形サイズのシートを搬送し、前記印刷装置は、前記第２給紙トレイへシートを搬送する機構を備えておらず、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートに対して前記加工ユニットによる加工を行なわない、構成であることを特徴とする印刷装置。
続きを表示（約 4,300 文字）【請求項２】
ユーザインタフェースを備え、
前記コントローラは、前記カット印刷処理において、
取得した印刷ジョブに基づく画像データのうち、前記第２の定形サイズのシートに印刷する画像データの印刷では、前記ユーザインタフェースを介して、前記第２給紙トレイへシートを載置するよう報知し、報知後に、前記第２給紙トレイから前記印刷エンジンへ、前記第２の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートに対して前記加工ユニットによる加工を行なわない、構成である請求項１に記載の印刷装置。
【請求項３】
前記コントローラは、前記カット印刷処理において、
前記第２の定形サイズのシートに印刷する画像データの印刷では、前記第１給紙トレイとは異なるトレイであり、前記印刷装置に増設された増設トレイから前記印刷エンジンへ、第２の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートに対して前記加工ユニットによる加工を行なわない、構成であることを特徴とする請求項１に記載の印刷装置。
【請求項４】
ユーザインタフェースを備え、
前記コントローラは、前記カット印刷処理において、
前記第２の定形サイズのシートに印刷する画像データの印刷では、前記第１給紙トレイとは異なる、複数のトレイのうち、前記ユーザインタフェースを介した操作によって予め選択された選択トレイから前記印刷エンジンへ、前記第２の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートに対して前記加工ユニットによる加工を行なわない、構成であることを特徴とする請求項１に記載の印刷装置。
【請求項５】
前記コントローラは、前記カット印刷処理において、
取得した印刷ジョブに基づく画像データのうち、まだ印刷していない画像データが、第１の定形サイズのシートに印刷するに足る量である間は、前記第１給紙トレイから前記印刷エンジンへ、第１の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートを、前記加工ユニットを用いてカットする、ことを繰り返し、
取得した印刷ジョブに基づく画像データのうち、まだ印刷していない画像データが、第１の定形サイズのシートに印刷するに足りない量となったときに、前記第２給紙トレイから前記印刷エンジンへ、前記第２の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートに対して前記加工ユニットによる加工を行なわない、構成であることを特徴とする請求項１に記載の印刷装置。
【請求項６】
前記コントローラは、前記カット印刷処理において、
取得した印刷ジョブに基づく画像データのうち、まだ印刷していない画像データが、第１の定形サイズのシートに印刷するに足る量である間は、前記第１給紙トレイから前記印刷エンジンへ、第１の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートを、前記加工ユニットを用いてカットする、ことを繰り返し、
取得した印刷ジョブに基づく画像データのうち、まだ印刷していない画像データが、第１の定形サイズのシートに印刷するに足りない量となったときに、前記第１給紙トレイから前記印刷エンジンへ、第１の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートを、加工ユニットを用いて第２の定形サイズにカットし、
前記カット後の前記第２の定形サイズのシートのうち、第１面、第２面とも白紙のシートを、第１給紙トレイとは異なる載置部に搬送し、
前記コントローラは、前記カット印刷処理において、
前記第１面、第２面とも白紙のシートが前記載置部に載置された状態で、取得した印刷ジョブを印刷する場合に、
取得した印刷ジョブに基づく画像データのうち、まだ印刷していない画像データが、第１の定形サイズのシートに印刷するに足りない量となったときに、前記載置部から印刷エンジンへ、前記第２の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートに対して前記加工ユニットによる加工を行なわない、構成であることを特徴とする請求項１に記載の印刷装置。
【請求項７】
トナーを用いた印刷が可能な印刷エンジンと、
第１の定形サイズのシートを、前記第１の定形サイズの半分のサイズである第２の定形サイズにカットするための加工を施すことが可能な加工ユニットと、
前記第１の定形サイズのシートが載置される第１給紙トレイと、
前記第２の定形サイズのシートが載置される第２給紙トレイと、
ユーザインタフェースと、
コントローラと、
を備える印刷装置であって、
前記第１の定形サイズと前記第２の定形サイズの組み合わせには、前記第１の定形サイズがＡ４であり、前記第２の定形サイズがＡ５である組み合わせと、前記第１の定形サイズがレターであり、前記第２の定形サイズがハーフレターである組み合わせと、の少なくとも一方が含まれ、
前記コントローラは、
印刷ジョブに基づく画像データを、前記印刷エンジンにより第１の定形サイズのシートに印刷させ、印刷後の第１の定形サイズのシートを、前記加工ユニットにより前記第２の定形サイズにカットする処理を含むカット印刷処理を実行可能であり、
前記カット印刷処理において、
取得した印刷ジョブに基づく画像データのうち、第１の定形サイズのシートに印刷する画像データの印刷では、前記第１給紙トレイから前記印刷エンジンへ、第１の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートを、前記加工ユニットを用いて第２の定形サイズにカットし、
取得した印刷ジョブに基づく画像データのうち、前記第２の定形サイズのシートに印刷する画像データの印刷では、前記ユーザインタフェースを介して、前記第２給紙トレイへシートを載置するよう、報知し、報知後に、前記第２給紙トレイから前記印刷エンジンへ、前記第２の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートに対して前記加工ユニットによる加工を行なわない、構成であることを特徴とする印刷装置。
【請求項８】
前記コントローラは、前記カット印刷処理において、
取得した印刷ジョブに基づく画像データのうち、前記第２の定形サイズのシートに印刷する画像データの印刷では、前記ユーザインタフェースを介して、前記第２給紙トレイへシートを載置するよう報知した後、前記ユーザインタフェースを介して、第１の定形サイズのシートを用いることを指示されたら、前記第１給紙トレイから前記印刷エンジンへ、第１の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートを、前記加工ユニットを用いて第２の定形サイズにカットする、構成であることを特徴とする請求項７に記載の印刷装置。
【請求項９】
前記コントローラは、前記カット印刷処理において、
取得した印刷ジョブに基づく画像データのうち、前記第２の定形サイズのシートに印刷する画像データの印刷では、
白紙の生成を抑制する設定がされている場合は、前記ユーザインタフェースを介して、前記第２給紙トレイへシートを載置するよう報知し、報知後に、前記第２給紙トレイから前記印刷エンジンへ、前記第２の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートに対して前記加工ユニットによる加工を行なわず、
一方で、白紙の生成を抑制する設定がされていない場合は、前記第１給紙トレイから前記印刷エンジンへ、第１の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートを、前記加工ユニットを用いて第２の定形サイズにカットする、構成であることを特徴とする請求項７に記載の印刷装置。
【請求項１０】
トナーを用いた印刷が可能な印刷エンジンと、
第１の定形サイズのシートを、前記第１の定形サイズの半分のサイズである第２の定形サイズにカットするための加工を施すことが可能な加工ユニットと、
第１の定形サイズのシートが載置される第１給紙トレイと、
ユーザインタフェースと、
コントローラと、
を備える印刷装置であって、
前記第１の定形サイズと前記第２の定形サイズの組み合わせには、前記第１の定形サイズがＡ４であり、前記第２の定形サイズがＡ５である組み合わせと、前記第１の定形サイズがレターであり、前記第２の定形サイズがハーフレターである組み合わせと、の少なくとも一方が含まれ、
前記コントローラは、
印刷ジョブに基づく画像データを、前記印刷エンジンにより第１の定形サイズのシートの片面に印刷させ、印刷後の第１の定形サイズのシートを、前記加工ユニットにより前記第２の定形サイズにカットする処理を含むカット印刷処理を実行可能であり、
前記カット印刷処理において、取得した印刷ジョブを片面印刷する場合に、
取得した印刷ジョブに基づく画像データのうち、第１の定形サイズのシートに印刷する画像データの印刷では、前記第１給紙トレイから前記印刷エンジンへ、第１の定形サイズのシートを搬送し、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートを、前記加工ユニットを用いて第２の定形サイズにカットし、
第２の定形サイズのシートに印刷する画像データの印刷では、前記第１給紙トレイとは異なるトレイであり、待機トレイから前記印刷エンジンへ、第２の定形サイズのシートを搬送し、前記待機トレイは、両面印刷時には、第１面への印刷済のシートを、前記印刷エンジンにより第２面へ印刷させるために待機させるトレイであり、前記印刷エンジンを用いて当該画像データを印刷し、印刷後のシートに対して前記加工ユニットによる加工を行なわない、構成であることを特徴とする印刷装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷後のシートを、所定の定形サイズにカットすることが可能な印刷装置の技術に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１には、シートに画像を印刷し、印刷後のシートを、加工ユニットにより所定サイズにカットすることが可能な印刷装置が記載されている。例えば、印刷装置のトレイに、ユーザにより指定された定形サイズのシートがない場合でも、他の定形サイズのシートを用いて印刷を行った後、印刷後のシートを加工ユニットによりカットすることで、ユーザにより指定されたサイズの印刷物を、印刷装置に出力させることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１８６４４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発明者は、印刷装置において、印刷後のシートのカットに対して、改良の余地があると考えた。例えば、シートに印刷を行い、印刷後のシートをカットして半分のサイズにする場合、印刷ジョブで指定される画像データの枚数によっては、カット後に白紙状態のシートが生じる場合がある。
【０００５】
本発明は、上記課題に鑑みたものであり、シートに印刷を行い、印刷後のシートをカット可能な印刷装置において、白紙状態のシートを考慮した工夫をした印刷装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本実施形態に開示された印刷装置では、トナーを用いた印刷が可能な印刷エンジンと、第１の定形サイズのシートを、第１の定形サイズの半分のサイズである第２の定形サイズにカットするための加工を施すことが可能な加工ユニットと、第１の定形サイズのシートが載置される第１給紙トレイと、第２の定形サイズのシートが載置される第２給紙トレイと、コントローラと、を備えている。第１の定形サイズと第２の定形サイズの組み合わせには、第１の定形サイズがＡ４であり、第２の定形サイズがＡ５である組み合わせと、第１の定形サイズがレターであり、第２の定形サイズがハーフレターである組み合わせと、の少なくとも一方が含まれている。コントローラは、印刷ジョブに基づく画像データを、印刷エンジンにより第１の定形サイズのシートに印刷させ、印刷後の第１の定形サイズのシートを、加工ユニットにより第２の定形サイズにカットする処理を含むカット印刷処理を実行可能であり、カット印刷処理において、取得した印刷ジョブに基づく画像データのうち、第１の定形サイズのシートに印刷する画像データの印刷では、第１給紙トレイから印刷エンジンへ、第１の定形サイズのシートを搬送し、印刷エンジンを用いて当該画像データを印刷し、印刷後のシートを加工ユニットにより第２の定形サイズにカットし、取得した印刷ジョブに基づく画像データのうち、第２の定形サイズのシートに印刷する画像データの印刷では、第２給紙トレイから印刷エンジンへ、第２の定形サイズのシートを搬送し、印刷装置は、第２給紙トレイへシートを搬送する機構を備えておらず、印刷エンジンを用いて当該画像データを印刷し、印刷後のシートに対して加工ユニットによる加工を行なわない、構成である。
【０００７】
上記構成の印刷装置では、コントローラは、カット印刷処理において、第１の定形サイズのシートに印刷する画像データの印刷では、第１給紙トレイから印刷エンジンへ、第１の定形サイズのシートを搬送し、印刷エンジンを用いて画像データを印刷し、印刷後のシートを加工ユニットにより第２の定形サイズにカットする。一方、第２の定形サイズのシートに印刷する画像データの印刷では、第２給紙トレイから印刷エンジンへ、第２の定形サイズのシートを搬送し、印刷エンジンを用いて画像データを印刷し、印刷後のシートに対して加工ユニットによる加工を行なわない。これにより、第２の定形サイズのシートに印刷する画像データに対しては、第２の定形サイズのシートが用いられることで、白紙状態のシートを生じさせないようにし、白紙状態のシートを考慮した工夫をした印刷装置を提供することができる。
【発明の効果】
【０００８】
本実施形態に開示の印刷装置によれば、指定された定形サイズと異なる定形サイズのシートを用い印刷を行い、印刷後のシートをカットして出力可能な印刷装置において、カット後の白紙状態のシートを考慮して印刷を行なうことができる。
【図面の簡単な説明】
【０００９】

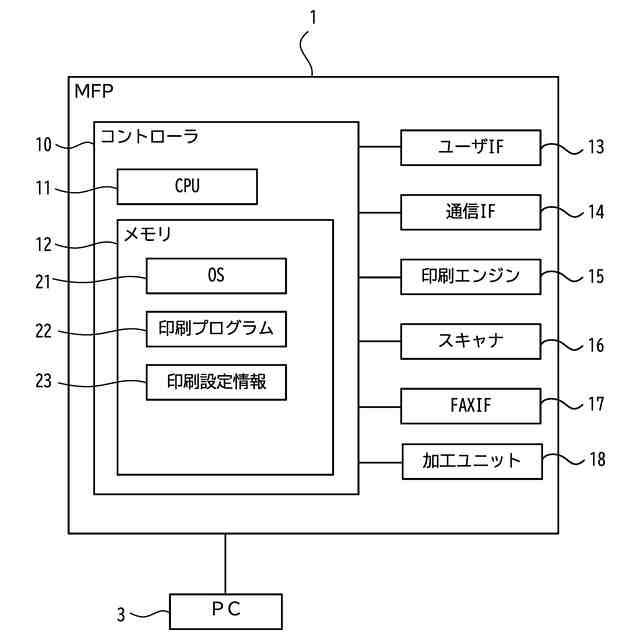

ＭＦＰの構成図である。

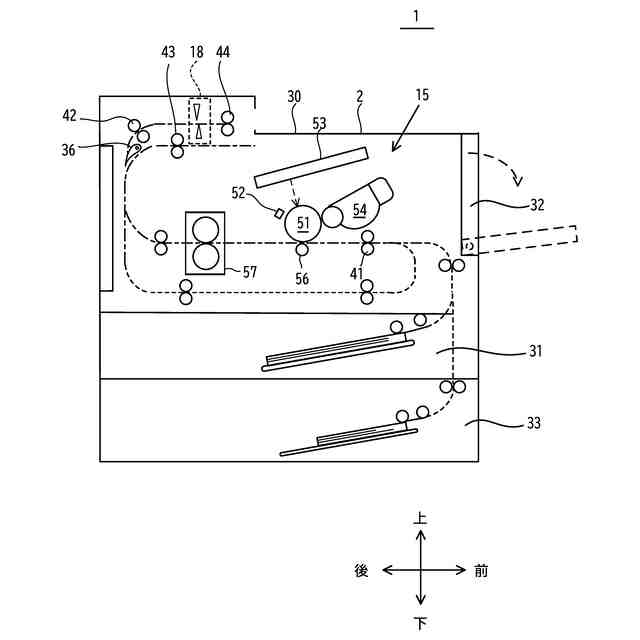

ＭＦＰの内部構成を示す断面図である。
コントローラが実行する処理の手順を説明するフローチャートである。

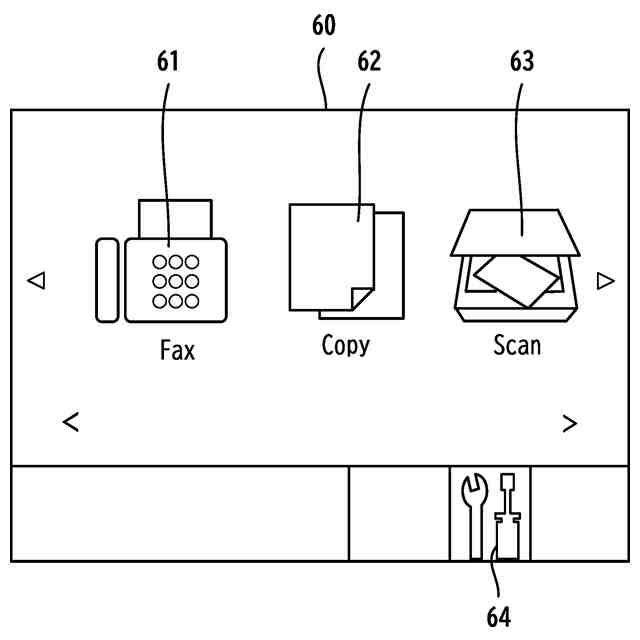

ホーム画面を説明する図である。

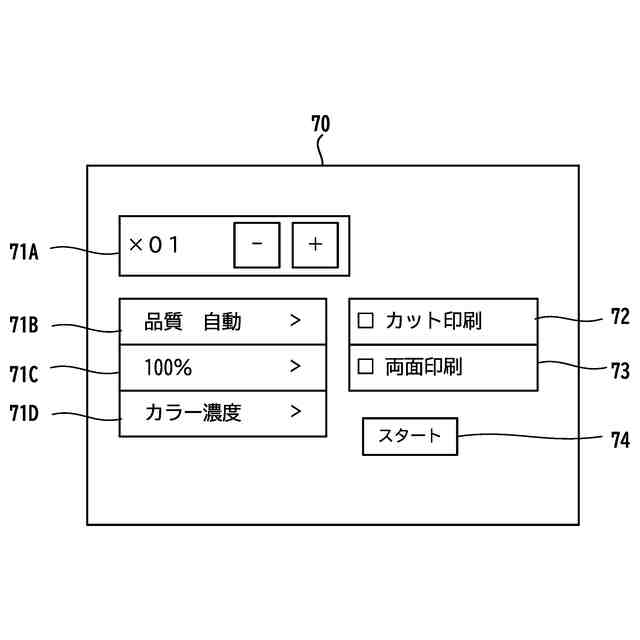

コピー設定画面を説明する図である。

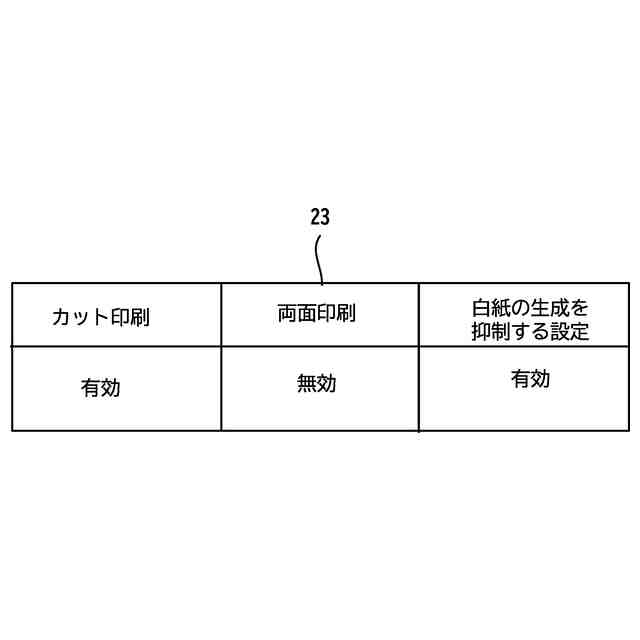

印刷設定情報を説明する図である。

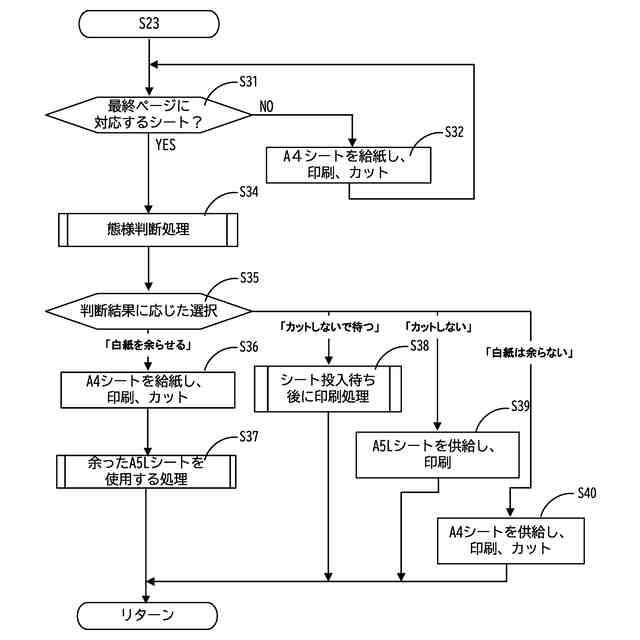

図３のＳ２３の処理を説明するフローチャートである。

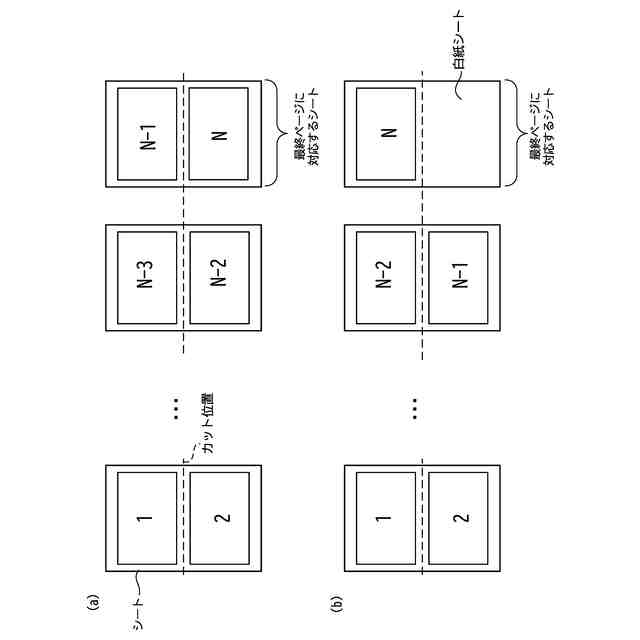

片面カット印刷を説明する図である。

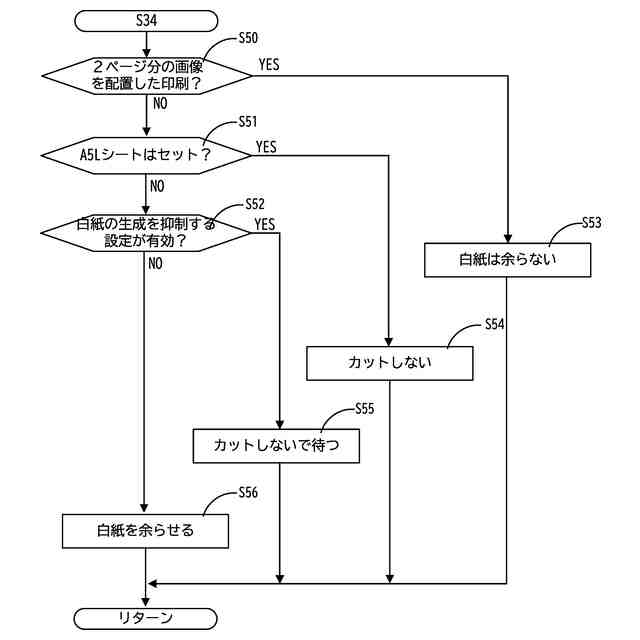

図７のＳ３４の処理を説明するフローチャートである。
図７のＳ３８の処理を説明するフローチャートである。
図１０のＳ６５の処理を説明するフローチャートである。
両面カット印刷を説明する図である。
第２実施形態において、図３のＳ２３の処理を説明するフローチャートである。
図１３のＳ８２での処理を説明するフローチャートである。
態様判断処理を説明する図である。
図１３のＳ８８の処理を説明するフローチャートである。
図１３のＳ８９の処理を説明するフローチャートである。
【発明を実施するための形態】
【００１０】
以下、本実施形態に係る印刷装置について、ＭＦＰ（Multifunction Peripheralの略称）１を例に説明する。図１、図２で示すＭＦＰ１は、コントローラ１０と、ユーザＩＦ１３と、通信ＩＦ１４と、印刷エンジン１５と、スキャナ１６と、ＦＡＸＩＦ１７と、加工ユニット１８と、を備え、これらがコントローラ１０に電気的に接続されている。「ＩＦ」は、Interfaceの略称である。
（【００１１】以降は省略されています）
