発明の名称通信システム、ルータ、プログラム、及び通信管理方法
出願人ソフトバンク株式会社
代理人弁理士法人RYUKA国際特許事務所
主分類H04L 45/74 20220101AFI20250331BHJP(電気通信技術)
要約【課題】通信システムを提供する。
【解決手段】通信システムにおいて、SRGWは、配下のネットワークのIPプレフィクスと、当該IPプレフィクスに対応するIPプレフィクス長よりも短いLocator+Function長のSRv6 SIDとの対応テーブルを記憶するテーブル記憶部を有し、PEは、SRGWの配下に位置する宛先のアドレスの一部と、ヘッダ情報とを含むSIDを生成するSID生成部と、当該SIDを含むSRv6パケットをSRGWに送信するパケット送信部と、を有する。SRGWはまた、PEから当該SRv6パケットを受信した場合に、対応テーブルを参照して、SRv6パケットに含まれるSIDに対応するIPプレフィクスを特定し、当該IPプレフィクスと、SIDに含まれる宛先のアドレスの一部とを用いて宛先のアドレスを特定し、特定したアドレス及びヘッダ情報を用いてパケットを生成するパケット生成部を有する。
【選択図】図2
特許請求の範囲【請求項１】
第一のルータと、
第二のルータと
を備え、
前記第一のルータは、
前記第一のルータの配下のネットワークのＩＰプレフィクスと、前記ＩＰプレフィクスに対応するＩＰプレフィクス長よりも短いＬｏｃａｔｏｒ＋Ｆｕｎｃｔｉｏｎ長のＳＲｖ６ＳＩＤとの対応テーブルを記憶するテーブル記憶部を有し、
前記第二のルータは、
前記第一のルータの配下に位置する宛先のアドレスの一部と、前記宛先に送信するパケットのヘッダ情報とを含むＳＩＤを生成するＳＩＤ生成部と、
前記ＳＩＤ生成部が生成した前記ＳＩＤを含むＳＲｖ６パケットを前記第一のルータに送信するパケット送信部と、
を有し、
前記第一のルータは、前記第二のルータから前記ＳＲｖ６パケットを受信した場合に、前記対応テーブルを参照して、前記ＳＲｖ６パケットに含まれる前記ＳＩＤに対応するＩＰプレフィクスを特定し、特定した前記ＩＰプレフィクスと前記ＳＩＤに含まれる前記宛先のアドレスの一部とを用いて前記宛先のアドレスを特定し、特定した前記アドレス、及び前記ＳＩＤに含まれる前記ヘッダ情報を用いて、前記宛先に送信するパケットを生成するパケット生成部と
を有する、通信システム。
続きを表示（約 3,000 文字）【請求項２】
前記第一のルータは、ＳＲｖ６に準拠したＳＲｖ６パケットをＧＴＰ－Ｕに準拠したＧＴＰ－Ｕパケットに変換するＰＥルータであり、
前記テーブル記憶部は、前記第一のルータの配下のＲＡＮのＩＰプレフィクスと、前記ＳＲｖ６ＳＩＤとの前記対応テーブルを記憶し、
前記第二のルータは、コントローラによって広告された、ＵＥが接続したｇＮＢのｇＮＢアドレスを含むＵＥ経路情報を受信する経路情報受信部を有し、
前記ＳＩＤ生成部は、前記ｇＮＢアドレスの一部と前記ヘッダ情報とを含む前記ＳＩＤを生成し、
前記パケット生成部は、前記ＳＲｖ６パケットに含まれる前記ＳＩＤに対応するＩＰプレフィクスと、前記ＳＩＤに含まれる前記ｇＮＢアドレスの一部とを用いて、前記ｇＮＢアドレスを特定し、特定した前記ｇＮＢアドレス及び前記ヘッダ情報を用いて、前記ｇＮＢに送信するＧＴＰ－Ｕパケットを生成する、請求項１に記載の通信システム。
【請求項３】
前記ＳＩＤ生成部は、前記ｇＮＢアドレスの一部と、前記ＵＥ経路情報に含まれるＴＥＩＤ、ＱＦＩ、及びＲＱＩを含む前記ヘッダ情報とを含む前記ＳＩＤを生成し、
前記パケット生成部は、特定した前記ｇＮＢアドレスと、前記ヘッダ情報に含まれる前記ＴＥＩＤ、前記ＱＦＩ、及び前記ＲＱＩとを用いて、前記ＧＴＰ－Ｕパケットを生成する、請求項２に記載の通信システム。
【請求項４】
前記第一のルータは、ＩＳＤ（ＩｎｔｅｒｗｏｒｋＳｅｇｍｅｎｔＤｉｓｃｏｖｅｒｙ）ルートを広告する広告部を有し、
前記ＩＳＤルートは、ＳＲｖ６ＳＩＤを格納するＢＧＰ属性に、ＳＩＤＢｅｈａｖｉｏｒとしてＧＴＰ６．Ｅ．Ｒｅｄｕｃｅｄを示し、ＳＩＤに対応する前記第一のルータの配下のＲＡＮのＩＰプレフィクスを含む実際のＲＡＮのＩＰプレフィクス長が、ＳＩＤＬｏｃａｔｏｒ／Ｆｕｎｃｔｉｏｎ長に比べて、Ａｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎ長よりも短い場合に、ＮＬＲＩに、前記第二のルータが、前記ＳＩＤにＡｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎを埋め込むためのスタッフ領域を含めた、前記ＳＩＤのＬｏｃａｔｏｒ／Ｆｕｎｃｔｉｏｎ長及び前記Ａｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎ長と同一長のＩＰプレフィクスを格納し、
前記ＳＩＤ生成部は、前記ＵＥ経路情報に含まれる前記ｇＮＢアドレスが、前記スタッフ領域を含む前記第一のルータから受信した前記ＩＳＤルートの前記ＮＬＲＩに格納されたＩＰプレフィクスに含まれており、ＳＲｖ６ＳＩＤのＢｅｈａｖｉｏｒがＧＴＰ６．Ｅ．Ｒｅｄｕｃｅｄを示すときに、ＳＩＤ内のＡｒｇｕｍｅｎｔ領域に、前記ＵＥ経路情報に含まれる前記ＴＥＩＤ、前記ＱＦＩ、及び前記ＲＱＩを含む前記ヘッダ情報からなるＡｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎを格納し、余りのＡｒｇｕｍｅｎｔビットに、余りビットと同一ビット位置の前記ｇＮＢアドレスの値を格納することで、前記ＳＩＤを生成し、
前記パケット生成部は、ＧＴＰ６．Ｅ．ＲｅｄｕｃｅｄＳＩＤをアクティブＳＩＤとして有するＳＲｖ６パケットを受信した場合に、当該ＳＩＤから前記Ａｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎを取得し、前記スタッフ領域を含む前記ＩＰプレフィクスと、前記余りビットと同一ビット位置の前記ｇＮＢアドレスの値から、前記ｇＮＢアドレスを特定し、前記Ａｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎから前記ＴＥＩＤ、前記ＱＦＩ、及び前記ＲＱＩを取得する、請求項３に記載の通信システム。
【請求項５】
前記第一のルータは、前記ｇＮＢに接続されたＶＲＦからＡｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎを埋め込むためのスタッフ領域をもつＲＡＮＩＰＰｒｅｆｉｘを含む宛先プレフィクスを持つ経路が消失、又は当該ＩＰＰｒｅｆｉｘへの到達性が消失したとき、当該ＲＡＮＩＰＰｒｅｆｉｘと対応するＳＲｖ６ＳＩＤの組を前記対応テーブルから削除するテーブル管理部
を備え、
前記広告部は、当該ＲＡＮＩＰＰｒｅｆｉｘと対応する前記ＳＲｖ６ＳＩＤの組が前記対応テーブルから削除された場合に、当該ＲＡＮＩＰＰｒｅｆｉｘをＮＬＲＩに持つＩＳＤルートの撤回経路広告を行う、請求項４に記載の通信システム。
【請求項６】
前記第一のルータは、前記ｇＮＢに接続されたＶＲＦに登録されている経路情報から１つ、又は複数の宛先プレフィクスを指定する設定情報と、前記第一のルータに設定されたＳＲｖ６ＳＩＤのＬｏｃａｔｏｒ＋Ｆｕｎｃｔｉｏｎ長とを用いて、前記対応テーブルに登録するＩＰプレフィクスとして、ＳＲｖ６ＳＩＤのＬｏｃａｔｏｒ＋Ｆｕｎｃｔｉｏｎ長より、Ａｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎ長ぶんだけ、長いＩＰプレフィクスを１つ、又は複数自動生成し、自動生成したＩＰプラフィクスそれぞれに対応するＳＲｖ６ＳＩＤを自動生成して、前記対応テーブルに登録するテーブル登録部
を更に備える、請求項２に記載の通信システム。
【請求項７】
前記コントローラを更に備える、請求項２から６のいずれか一項に記載の通信システム。
【請求項８】
ルータであって、
前記ルータの配下のネットワークのＩＰプレフィクスと、前記ＩＰプレフィクスに対応するＩＰプレフィクス長よりも短いＬｏｃａｔｏｒ＋Ｆｕｎｃｔｉｏｎ長のＳＲｖ６ＳＩＤとの対応テーブルを記憶するテーブル記憶部と、
他のルータから、前記ルータの配下に位置する宛先のアドレスの一部と、前記宛先に送信するパケットのヘッダ情報とを含むＳＩＤを含むＳＲｖ６パケットを受信した場合に、前記対応テーブルを参照して、前記ＳＲｖ６パケットに含まれる前記ＳＩＤに対応するＩＰプレフィクスと、前記ＳＩＤに含まれる前記宛先のアドレスの一部とを用いて、前記宛先のアドレスを特定し、特定した前記アドレス、及び前記ＳＩＤに含まれる前記ヘッダ情報を用いて、前記宛先に送信するパケットを生成するパケット生成部と
を備えるルータ。
【請求項９】
コンピュータを、請求項８に記載のルータとして機能させるためのプログラム。
【請求項１０】
ルータによって実行される通信管理方法であって、
前記ルータの配下のネットワークのＩＰプレフィクスと、前記ＩＰプレフィクスに対応するＩＰプレフィクス長よりも短いＬｏｃａｔｏｒ＋Ｆｕｎｃｔｉｏｎ長のＳＲｖ６ＳＩＤとの対応テーブルをテーブル記憶部に記憶する記憶段階と、
他のルータから、前記ルータの配下に位置する宛先のアドレスの一部と、前記宛先に送信するパケットのヘッダ情報とを含むＳＩＤを含むＳＲｖ６パケットを受信した場合に、前記対応テーブルを参照して、前記ＳＲｖ６パケットに含まれる前記ＳＩＤに対応するＩＰプレフィクスと、前記ＳＩＤに含まれる前記宛先のアドレスの一部とを用いて、前記宛先のアドレスを特定し、特定した前記アドレス、及び前記ＳＩＤに含まれる前記ヘッダ情報を用いて、前記宛先に送信するパケットを生成するパケット生成段階と
を備える通信管理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通信システム、ルータ、プログラム、及び通信管理方法に関する。
続きを表示（約 4,300 文字）【背景技術】
【０００２】
特許文献１には、ＳＲｖ６（ＳｅｇｍｅｎｔＲｏｕｔｉｎｇＩＰｖ６）、ＳＲ－ＭＰＬＳ（Ｍｕｌｔｉ－ＰｒｏｔｏｃｏｌＬａｂｅｌＳｗｉｔｃｈｉｎｇ）などのプロトコルを使用して転送処理を行う転送装置について記載されている。
［先行技術文献］
［特許文献］
［特許文献１］特開２０２０－１７４２３１号公報
【発明の概要】
【課題を解決するための手段】
【０００３】
本発明の一実施態様によれば、通信システムが提供される。前記通信システムは、第一のルータと、第二のルータとを備えてよい。前記第一のルータは、前記第一のルータの配下のネットワークのＩＰプレフィクスと、前記ＩＰプレフィクスに対応する前記ＩＰプレフィクス長よりも短いＬｏｃａｔｏｒ＋Ｆｕｎｃｔｉｏｎ長のＳＲｖ６ＳＩＤとの対応テーブルを記憶するテーブル記憶部を有してよい。前記第二のルータは、前記第一のルータの配下に位置する宛先のアドレスの一部と、前記宛先に送信するパケットのヘッダ情報とを含むＳＩＤを生成するＳＩＤ生成部を有してよい。前記第二のルータは、前記ＳＩＤ生成部が生成した前記ＳＩＤを含むＳＲｖ６パケットを前記第一のルータに送信するパケット送信部を有してよい。前記第一のルータは、前記第二のルータから前記ＳＲｖ６パケットを受信した場合に、前記対応テーブルを参照して、前記ＳＲｖ６パケットに含まれる前記ＳＩＤに対応するＩＰプレフィクスを特定し、特定した前記ＩＰプレフィクスと前記ＳＩＤに含まれる前記宛先のアドレスの一部とを用いて前記宛先のアドレスを特定し、特定した前記アドレス、及び前記ＳＩＤに含まれる前記ヘッダ情報を用いて、前記宛先に送信するパケットを生成するパケット生成部を有してよい。
【０００４】
前記通信システムにおいて、前記第一のルータは、ＳＲｖ６に準拠したＳＲｖ６パケットをＧＴＰ－Ｕに準拠したＧＴＰ－Ｕパケットに変換するＰＥルータであってよく、前記テーブル記憶部は、前記第一のルータの配下のＲＡＮのＩＰプレフィクスと、前記ＳＲｖ６ＳＩＤとの前記対応テーブルを記憶してよく、前記第二のルータは、コントローラによって広告された、ＵＥが接続したｇＮＢのｇＮＢアドレスを含むＵＥ経路情報を受信する経路情報受信部を有してよく、前記ＳＩＤ生成部は、前記ｇＮＢアドレスの一部と前記ヘッダ情報とを含む前記ＳＩＤを生成してよく、前記パケット生成部は、前記ＳＲｖ６パケットに含まれる前記ＳＩＤに対応するＩＰプレフィクスと、前記ＳＩＤに含まれる前記ｇＮＢアドレスの一部とを用いて、前記ｇＮＢアドレスを特定し、特定した前記ｇＮＢアドレス及び前記ヘッダ情報を用いて、前記ｇＮＢに送信するＧＴＰ－Ｕパケットを生成してよい。前記ＳＩＤ生成部は、前記ｇＮＢアドレスの一部と、前記ＵＥ経路情報に含まれるＴＥＩＤ、ＱＦＩ、及びＲＱＩを含む前記ヘッダ情報とを含む前記ＳＩＤを生成し、前記パケット生成部は、特定した前記ｇＮＢアドレスと、前記ヘッダ情報に含まれる前記ＴＥＩＤ、前記ＱＦＩ、及び前記ＲＱＩとを用いて、前記ＧＴＰ－Ｕパケットを生成してよい。前記第一のルータは、ＩＳＤ（ＩｎｔｅｒｗｏｒｋＳｅｇｍｅｎｔＤｉｓｃｏｖｅｒｙ）ルートを広告する広告部を有してよく、前記ＩＳＤルートは、ＳＲｖ６ＳＩＤを格納するＢＧＰ属性に、ＳＩＤＢｅｈａｖｉｏｒとしてＧＴＰ６．Ｅ．Ｒｅｄｕｃｅｄを示し、前記ＳＩＤに対応するＩＰプレフィクスを含む実際のＲＡＮのＩＰプレフィクスのプレフィクス長が、ＳＩＤＬｏｃａｔｏｒ／Ｆｕｎｃｔｉｏｎ長に比べて、Ａｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎ長よりも短い場合に、ＮＬＲＩに、前記第二のルータが、前記ＳＩＤにＡｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎを埋め込むためのスタッフ領域を含めた、前記ＳＩＤのＬｏｃａｔｏｒ／Ｆｕｎｃｔｉｏｎ長及び前記Ａｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎ長と同一長のＩＰプレフィクスを格納してよく、前記ＳＩＤ生成部は、前記ＵＥ経路情報に含まれる前記ｇＮＢアドレスが、前記スタッフ領域を含む前記第一のルータから受信した前記ＩＳＤルートの前記ＮＬＲＩに格納されたＩＰプレフィクスに含まれており、ＳＲｖ６ＳＩＤのＢｅｈａｖｉｏｒがＧＴＰ６．Ｅ．Ｒｅｄｕｃｅｄを示すときに、ＳＩＤ内のＡｒｇｕｍｅｎｔ領域に、前記ＵＥ経路情報に含まれる前記ＴＥＩＤ、前記ＱＦＩ、及び前記ＲＱＩを含む前記ヘッダ情報からなるＡｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎを格納し、余りのＡｒｇｕｍｅｎｔビットに、余りビットと同一ビット位置の前記ｇＮＢアドレスの値を格納することで、前記ＳＩＤを生成してよく、前記パケット生成部は、ＧＴＰ６．Ｅ．ＲｅｄｕｃｅｄＳＩＤをアクティブＳＩＤとして有するＳＲｖ６パケットを受信した場合に、当該ＳＩＤから前記Ａｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎを取得し、前記スタッフ領域を含む前記ＩＰプレフィクスと、前記余りビットと同一ビット位置の前記ｇＮＢアドレスの値から、前記ｇＮＢアドレスを特定し、前記Ａｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎから前記ＴＥＩＤ、前記ＱＦＩ、及び前記ＲＱＩを取得してよい。前記第一のルータは、前記ｇＮＢに接続されたＶＲＦからＡｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎを埋め込むためのスタッフ領域をもつＲＡＮＩＰＰｒｅｆｉｘを含む宛先プレフィクスを持つ経路が消失、又は当該ＩＰＰｒｅｆｉｘへの到達性が消失したとき、当該ＲＡＮＩＰＰｒｅｆｉｘと対応するＳＲｖ６ＳＩＤの組を前記対応テーブルから削除するテーブル管理部を備えてよく、前記広告部は、当該ＲＡＮＩＰＰｒｅｆｉｘと対応する前記ＳＲｖ６ＳＩＤの組が前記対応テーブルから削除された場合に、当該ＲＡＮＩＰＰｒｅｆｉｘをＮＬＲＩに持つＩＳＤルートの撤回経路広告を行ってよい。前記いずれかの通信システムにおいて、前記第一のルータは、前記ｇＮＢに接続されたＶＲＦに登録されている経路情報から１つ、又は複数の宛先プレフィクスを指定する設定情報と、前記第一のルータに設定されたＳＲｖ６ＳＩＤのＬｏｃａｔｏｒ＋Ｆｕｎｃｔｉｏｎ長とを用いて、前記対応テーブルに登録するＩＰプレフィクスとして、ＳＲｖ６ＳＩＤのＬｏｃａｔｏｒ＋Ｆｕｎｃｔｉｏｎ長より、Ａｒｇ．Ｍｏｂ．Ｓｅｓｓｉｏｎ長ぶんだけ、長いＩＰプレフィクスを１つ、又は複数自動生成し、自動生成したＩＰプラフィクスそれぞれに対応するＳＲｖ６ＳＩＤを自動生成して、前記対応テーブルに登録するテーブル登録部を更に備えてよい。前記通信システムは、前記コントローラを更に備えてよい。
【０００５】
本発明の一実施態様によれば、ルータが提供される。前記ルータは、前記ルータの配下のネットワークのＩＰプレフィクスと、前記ＩＰプレフィクスに対応する前記ＩＰプレフィクス長よりも短いＬｏｃａｔｏｒ＋Ｆｕｎｃｔｉｏｎ長のＳＲｖ６ＳＩＤとの対応テーブルを記憶するテーブル記憶部を備えてよい。前記ルータは、他のルータから、前記ルータの配下に位置する宛先のアドレスの一部と、前記宛先に送信するパケットのヘッダ情報とを含むＳＩＤを含むＳＲｖ６パケットを受信した場合に、前記対応テーブルを参照して、前記ＳＲｖ６パケットに含まれる前記ＳＩＤに対応するＩＰプレフィクスと、前記ＳＩＤに含まれる前記宛先のアドレスの一部とを用いて、前記宛先のアドレスを特定し、特定した前記アドレス、及び前記ＳＩＤに含まれる前記ヘッダ情報を用いて、前記宛先に送信するパケットを生成するパケット生成部を備えてよい。
【０００６】
本発明の一実施態様によれば、コンピュータを、前記ルータとして機能させるためのプログラムが提供される。
【０００７】
本発明の一実施態様によれば、ルータによって実行される通信管理方法が提供される。前記通信管理方法は、前記ルータの配下のネットワークのＩＰプレフィクスと、前記ＩＰプレフィクスに対応する前記ＩＰプレフィクス長よりも短いＬｏｃａｔｏｒ＋Ｆｕｎｃｔｉｏｎ長のＳＲｖ６ＳＩＤとの対応テーブルをテーブル記憶部に記憶する記憶段階を備えてよい。前記通信管理方法は、他のルータから、前記ルータの配下に位置する宛先のアドレスの一部と、前記宛先に送信するパケットのヘッダ情報とを含むＳＩＤを含むＳＲｖ６パケットを受信した場合に、前記対応テーブルを参照して、前記ＳＲｖ６パケットに含まれる前記ＳＩＤに対応するＩＰプレフィクスと、前記ＳＩＤに含まれる前記宛先のアドレスの一部とを用いて、前記宛先のアドレスを特定し、特定した前記アドレス、及び前記ＳＩＤに含まれる前記ヘッダ情報を用いて、前記宛先に送信するパケットを生成するパケット生成段階を備えてよい。
【０００８】
なお、上記の発明の概要は、本発明の必要な特徴の全てを列挙したものではない。また、これらの特徴群のサブコンビネーションもまた、発明となりうる。
【図面の簡単な説明】
【０００９】
通信システム１０の構成の一例を概略的に示す。
通信システム１０における処理の流れを概略的に説明するための説明図である。
ＧＴＰ６．Ｅ．ＲｅｄｕｃｅｄＳＩＤの一例について説明するための説明図である。

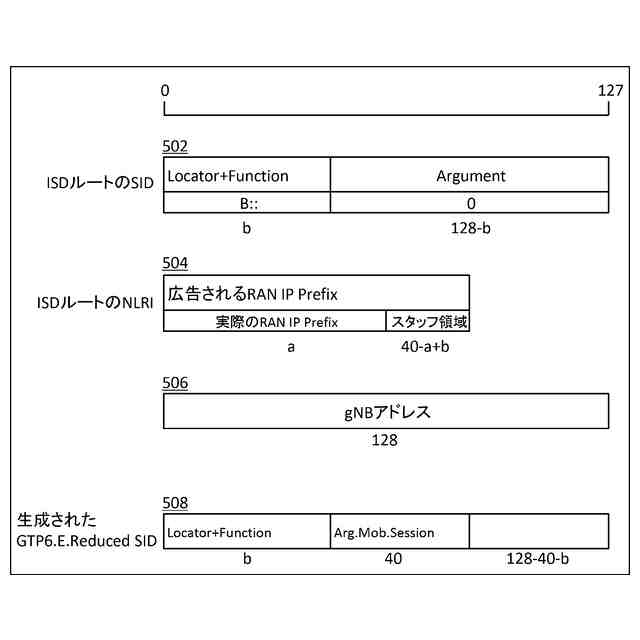

ＧＴＰ６．Ｅ．ＲｅｄｕｃｅｄＳＩＤについて説明するための説明図である。
ＧＴＰ６．Ｅ．ＲｅｄｕｃｅｄＳＩＤについて説明するための説明図である。
変換部４５０の機能構成の一例を概略的に示す。
ＰＥルータ２２０の機能構成の一例を概略的に示す。
ＳＲＧＷ４００、ＰＥルータ２２０、又はＮ４ＢＧＰＣ３００として機能するコンピュータ１２００のハードウェア構成の一例を概略的に示す。
【発明を実施するための形態】
【００１０】
以下、発明の実施の形態を通じて本発明を説明するが、以下の実施形態は特許請求の範囲にかかる発明を限定するものではない。また、実施形態の中で説明されている特徴の組み合わせの全てが発明の解決手段に必須であるとは限らない。
