公開番号2025052741
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023161602
出願日2023-09-25
発明の名称ユーザデータ処理装置、ユーザデータ処理方法、及び通信システム
出願人日本電気株式会社,日本電気通信システム株式会社
代理人個人
主分類H04W 28/06 20090101AFI20250328BHJP(電気通信技術)
要約【課題】ネットワークスライスインスタンスに含まれる複数のネットワーク機能間の連携を担保可能な、ユーザデータ処理装置、ユーザデータ処理方法、及び、該ユーザデータ処理装置を含む通信システムを提供する。
【解決手段】ユーザデータ処理装置にて振分部は、スライス及びQoSクラスについての複数の組み合わせにそれぞれ対応する複数のキューに、受信パケットを振り分ける。受信パケットは、受信パケットのTEID領域のうちのTEID値を含める第1領域以外の第2領域に、S-NSSAIに基づくスライス番号を含む。複数の転送部は、複数のスライスにそれぞれ対応し、且つ、それぞれが対応するスライスのキューに保持されたパケットの転送処理を実行する。

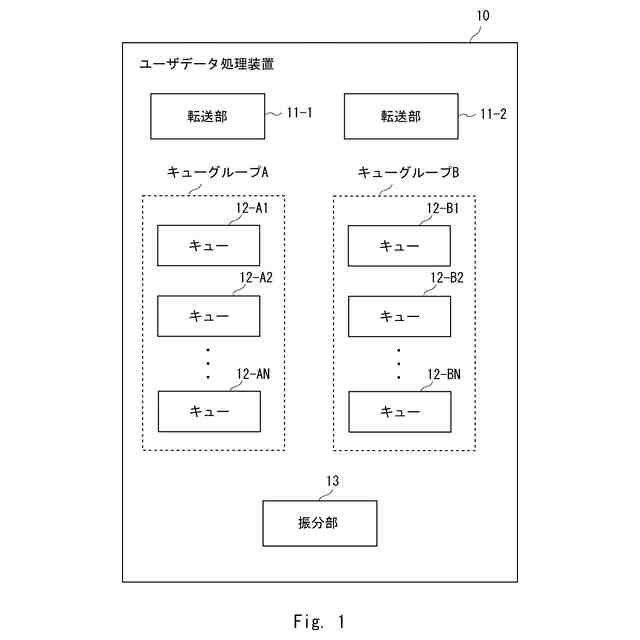

【選択図】図1
特許請求の範囲【請求項１】
スライス及びＱｏＳ（Quality of Service）クラスについての複数の組み合わせにそれぞれ対応する複数のキューに、受信パケットを振り分ける振分部と、
複数のスライスにそれぞれ対応し、且つ、それぞれが対応するスライスのキューに保持されたパケットの転送処理を実行する、複数の転送部と、
を具備し、
前記受信パケットは、前記受信パケットのＴＥＩＤ（Tunnel Endpoint Identifier）領域のうちのＴＥＩＤ値を含める第１領域以外の第２領域に、Ｓ－ＮＳＳＡＩ（Single-Network Slice Selection Assistance Information）に基づくスライス番号を含む、
ユーザデータ処理装置。
続きを表示（約 1,700 文字）【請求項２】
前記スライス番号は、前記Ｓ－ＮＳＳＡＩのビット数よりも小さい前記第２領域の大きさに対応するビット数を有する、
請求項１記載のユーザデータ処理装置。
【請求項３】
前記Ｓ－ＮＳＳＡＩは、ＳＳＴ（Slice/Service Type）のビット列及びＳＤ（Slice Differentiator）のビット列を含み、
前記スライス番号は、前記ＳＳＴのビット列の一部と前記ＳＤのビット列の一部とに基づいて形成される、
請求項２記載のユーザデータ処理装置。
【請求項４】
前記スライス番号は、前記ＳＳＴのビット列の一部と前記ＳＤのビット列の一部とを連結したビット列である、
請求項３記載のユーザデータ処理装置。
【請求項５】
前記受信パケットは、アクセスネットワークノードを介して前記ユーザデータ処理装置に送信されたパケットであり、
前記スライス番号は、前記アクセスネットワークノードにて前記パケットに含められ、
前記ユーザデータ処理装置は、前記Ｓ－ＮＳＳＡＩと前記スライス番号との対応付け情報を、セッション管理装置を介して前記アクセスネットワークノードに予め通知する制御部をさらに具備する、
請求項１記載のユーザデータ処理装置。
【請求項６】
スライス及びＱｏＳ（Quality of Service）クラスについての複数の組み合わせにそれぞれ対応する複数のキューに、受信パケットを振り分けることと、
前記複数のキューに保持されたパケットの転送処理を、スライス毎に独立して実行することと、
を含み、
前記受信パケットは、前記受信パケットのＴＥＩＤ（Tunnel Endpoint Identifier）領域のうちのＴＥＩＤ値を含める第１領域以外の第２領域に、Ｓ－ＮＳＳＡＩ（Single-Network Slice Selection Assistance Information）に基づくスライス番号を含む、
ユーザデータ処理方法。
【請求項７】
前記スライス番号は、前記Ｓ－ＮＳＳＡＩのビット数よりも小さい前記第２領域の大きさに対応するビット数を有する、
請求項６記載のユーザデータ処理方法。
【請求項８】
前記Ｓ－ＮＳＳＡＩは、ＳＳＴ（Slice/Service Type）のビット列及びＳＤ（Slice Differentiator）のビット列を含み、
前記スライス番号は、前記ＳＳＴのビット列の一部と前記ＳＤのビット列の一部とに基づいて形成される、
請求項７記載のユーザデータ処理方法。
【請求項９】
アクセスネットワークノードと、
ユーザデータ処理装置と、
を含み、
前記アクセスネットワークノードは、パケットのＴＥＩＤ（Tunnel Endpoint Identifier）領域のうちのＴＥＩＤ値を含める第１領域以外の第２領域に、Ｓ－ＮＳＳＡＩ（Single-Network Slice Selection Assistance Information）に基づくスライス番号を含めた前記パケットを、前記ユーザデータ処理装置に送信し、
前記ユーザデータ処理装置は、
スライス及びＱｏＳ（Quality of Service）クラスについての複数の組み合わせにそれぞれ対応する複数のキューに、前記スライス番号に基づいて、受信パケットを振り分ける振分部と、
複数のスライスにそれぞれ対応し、且つ、それぞれが対応するスライスのキューに保持されたパケットの転送処理を実行する、複数の転送部と、
を具備する、
通信システム。
【請求項１０】
前記ユーザデータ処理装置は、前記Ｓ－ＮＳＳＡＩと前記スライス番号との対応付け情報を、セッション管理装置を介して前記アクセスネットワークノードに予め通知する制御部をさらに具備する、
請求項９記載の通信システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ユーザデータ処理装置、ユーザデータ処理方法、及び通信システムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１は、１つの装置に複数のネットワークスライス（以下では、単に「スライス」と呼ぶことがある）の通信を収容することを可能にしつつ、各ネットワークスライスにおけるＱｏＳ（Quality of Service）制御を効率的に実施可能なユーザデータ処理装置を提案している。例えば、特許文献１のユーザデータ処理装置にて識別手段は、物理ポートを介して受信された受信パケットを解析し、受信パケットが属するネットワークスライス、及びＱｏＳにおけるクラスを識別する。キュー群は、複数のネットワークスライスに対応する複数のキューグループを有する。各キューグループは、ＱｏＳにおける複数のクラスに対応する複数のキューを含む。振分手段は、受信パケットの解析結果に従って、受信パケットを、キューに振り分ける。各データ転送手段は、対応するキューグループの各クラスに対応するキューから受信パケットを取得する。各データ転送手段は、取得した受信パケットに対してＱｏＳに応じたパケット転送処理を実施する。
【０００３】
特許文献１のユーザデータ処理装置にて識別手段は、受信パケットに含まれるＣｏＳ（Class of Service）値に基づき、受信パケットのＱｏＳを識別する。また、この識別手段は、受信パケットに含まれるＤＳＣＰ（Differentiated Services Code Point）値に基づき、受信パケットが対応するネットワークスライスを識別する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１７０７２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、ＤＳＣＰ値はネットワークスライスインスタンスのネットワーク機能間で共有されない。このため、特許文献１に開示の技術では、ネットワークスライスインスタンスに含まれる複数のネットワーク機能間の連携が担保されない可能性がある。
【０００６】
本開示の目的は、ネットワークスライスインスタンスに含まれる複数のネットワーク機能間の連携を担保可能な、ユーザデータ処理装置、ユーザデータ処理方法、及び、該ユーザデータ処理装置を含む通信システムを提供することにある。
【課題を解決するための手段】
【０００７】
１つの態様では、ユーザデータ処理装置は、
スライス及びＱｏＳ（Quality of Service）クラスについての複数の組み合わせにそれぞれ対応する複数のキューに、受信パケットを振り分ける振分部と、
複数のスライスにそれぞれ対応し、且つ、それぞれが対応するスライスのキューに保持されたパケットの転送処理を実行する、複数の転送部と、
を具備し、
前記受信パケットは、前記受信パケットのＴＥＩＤ（Tunnel Endpoint Identifier）領域のうちのＴＥＩＤ値を含める第１領域以外の第２領域に、Ｓ－ＮＳＳＡＩ（Single-Network Slice Selection Assistance Information）に基づくスライス番号を含む。
【０００８】
他の態様では、ユーザデータ処理方法は、

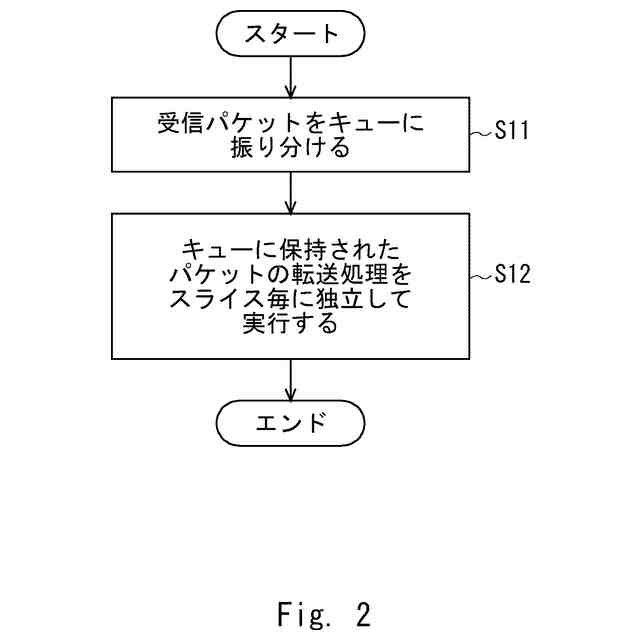

スライス及びＱｏＳ（Quality of Service）クラスについての複数の組み合わせにそれぞれ対応する複数のキューに、受信パケットを振り分けることと、
前記複数のキューに保持されたパケットの転送処理を、スライス毎に独立して実行することと、
を含み、
前記受信パケットは、前記受信パケットのＴＥＩＤ（Tunnel Endpoint Identifier）領域のうちのＴＥＩＤ値を含める第１領域以外の第２領域に、Ｓ－ＮＳＳＡＩ（Single-Network Slice Selection Assistance Information）に基づくスライス番号を含む。
【０００９】
他の態様では、通信システムは、
アクセスネットワークノードと、
ユーザデータ処理装置と、
を含み、
前記アクセスネットワークノードは、パケットのＴＥＩＤ（Tunnel Endpoint Identifier）領域のうちのＴＥＩＤ値を含める第１領域以外の第２領域に、Ｓ－ＮＳＳＡＩ（Single-Network Slice Selection Assistance Information）に基づくスライス番号を含めた前記パケットを、前記ユーザデータ処理装置に送信し、
前記ユーザデータ処理装置は、
スライス及びＱｏＳ（Quality of Service）クラスについての複数の組み合わせにそれぞれ対応する複数のキューに、前記スライス番号に基づいて、受信パケットを振り分ける振分部と、
複数のスライスにそれぞれ対応し、且つ、それぞれが対応するスライスのキューに保持されたパケットの転送処理を実行する、複数の転送部と、
を具備する。
【発明の効果】
【００１０】
本開示により、ネットワークスライスインスタンスに含まれる複数のネットワーク機能間の連携を担保可能な、ユーザデータ処理装置、ユーザデータ処理方法、及び、該ユーザデータ処理装置を含む通信システムを提供することができる。

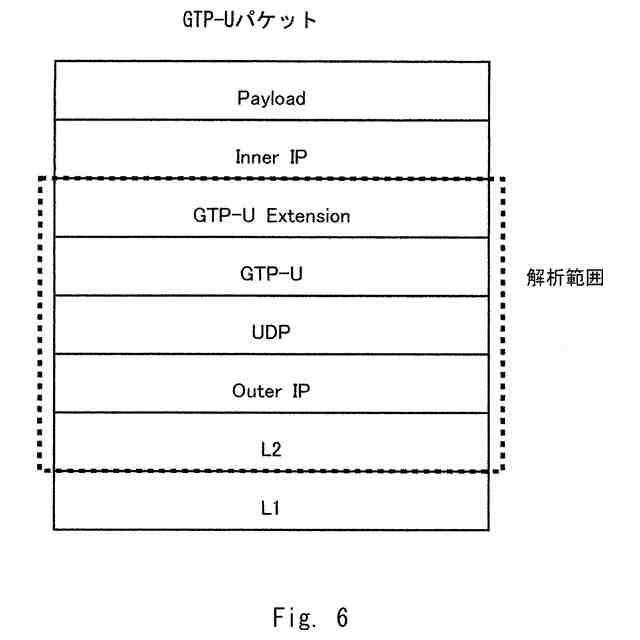

【図面の簡単な説明】
（【００１１】以降は省略されています）
