公開番号2025051590
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2024089942
出願日2024-06-03
発明の名称表示内容更新方法、装置、機器及び媒体
出願人漢朔科技股ふん有限公司,Hanshow Technology Co.Ltd.
代理人個人,個人
主分類G09G 3/34 20060101AFI20250327BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】本発明は、表示内容更新方法、装置、機器及び媒体を開示し、画面表示の技術分野に関する。
【解決手段】具体的な実現態様としては、多色画像に含まれる色領域及び色領域に対応する色種別を取得し、各色領域の多色画像における位置及び色種別に基づき、多色画像を複数のリフレッシュ画像データ及び各リフレッシュ画像データに対応して異なるものが非同期に実行されるリフレッシュ命令に変換し、コントローラが各リフレッシュ命令及び対応するリフレッシュ画像データに基づいて電子ペーパー画面の表示内容をリフレッシュするように、リフレッシュ命令及び各リフレッシュ画像データを電子ペーパー画面のコントローラに発信する。本発明の実施例は、表示内容更新の速度を上げ、多様性のある内容の表示コストを低減させる。

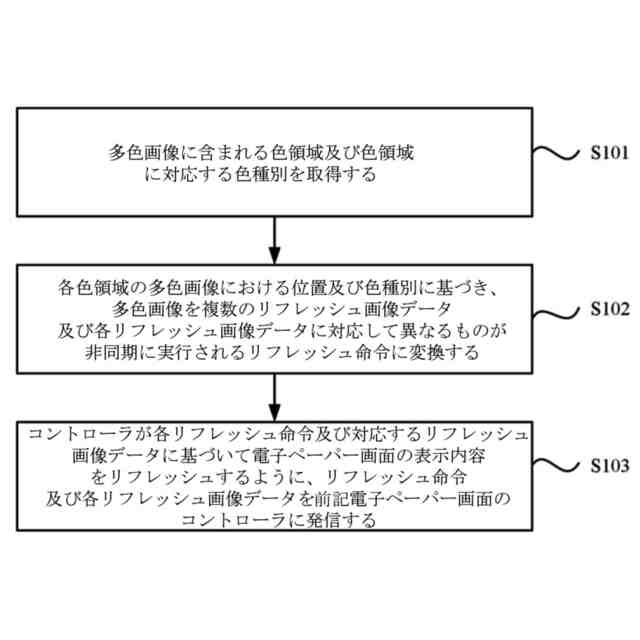

【選択図】図1
特許請求の範囲【請求項１】
多色画像に含まれる色領域及び色領域に対応する色種別を取得することと、
各前記色領域の前記多色画像における位置及び色種別に基づき、前記多色画像を複数のリフレッシュ画像データ及び各前記リフレッシュ画像データに対応して異なるものが非同期に実行されるリフレッシュ命令に変換することと、
コントローラが各前記リフレッシュ命令及び対応するリフレッシュ画像データに基づいて電子ペーパー画面の表示内容をリフレッシュするように、リフレッシュ命令及び各前記リフレッシュ画像データを前記電子ペーパー画面の前記コントローラに発信することと、を含む、
ことを特徴とする表示内容更新方法。
続きを表示（約 3,400 文字）【請求項２】
各前記色領域の前記多色画像における位置及び色種別に基づき、前記多色画像を複数のリフレッシュ画像データ及び各前記リフレッシュ画像データに対応して異なるものが非同期に実行されるリフレッシュ命令に変換することは、
色種別の数を統計することと、
駆動集積回路のビット数に基づき、単一回のリフレッシュ数を計算することと、
前記色種別の数及び単一回のリフレッシュ数に基づき、リフレッシュ回数を検出することと、
前記色種別の数、前記リフレッシュ回数、各前記色領域の位置及び色種別に基づき、複数のリフレッシュ画像データ及び各前記リフレッシュ画像データに対応するリフレッシュ命令を確定することと、を含む、
ことを特徴とする請求項１に記載の方法。
【請求項３】
前記した、前記色種別の数、前記リフレッシュ回数、各前記色領域の位置及び色種別に基づき、複数のリフレッシュ画像データ及び各前記リフレッシュ画像データに対応するリフレッシュ命令を確定することは、
前記多色画像における各前記色領域の色種別に従って前記多色画像における各前記色領域をグループ分けし、各々に含まれる色種別の数が前記単一回のリフレッシュ数以下である前記リフレッシュ回数個の色グループを得ることと、
前記色グループに含まれる色領域及び含まれる色領域に対応する色種別に基づき、リフレッシュ画像データ及び前記リフレッシュ画像データに対応するリフレッシュ命令を確定することと、を含む、
ことを特徴とする請求項２に記載の方法。
【請求項４】
前記した、前記多色画像における各前記色領域の色種別に従って前記多色画像における各前記色領域をグループ分けし、前記リフレッシュ回数個の色グループを得ることは、
色種別が多色重複リフレッシュに属する第１色領域を取得し、残りの色領域を第２色領域として確定することと、
前記駆動集積回路によって駆動される色付き粒子の色種別及び前記色付き粒子に対応する駆動電圧を取得し、前記多色画像における各色領域での前記色種別に対応する駆動電圧を確定することと、
前記第１色領域の第１リフレッシュ色及び第２リフレッシュ色を取得し、前記第１リフレッシュ色が前記第２リフレッシュ色よりも先にリフレッシュされ、前記第１リフレッシュ色及び第２リフレッシュ色が、同一の色領域の色がリフレッシュされて目標色が得られるように、前記同一の色領域を重複してリフレッシュするために使用されることと、
各前記色領域の色種別の駆動電圧、前記第１色領域の第１リフレッシュ色及び第２リフレッシュ色、前記第２色領域の色種別に基づき、前記第１色領域で第３色領域を選別し、残りの第１色領域を前記第２色領域として確定することと、
前記第３色領域及び前記第２色領域を第１色グループとして確定し、前記第１色グループ内の第３色領域の色種別を第１リフレッシュ色に更新することと、
前記第３色領域を区画し、少なくとも１つの第２色グループを得て、前記第２色グループ内の第３色領域の色種別を第２リフレッシュ色に更新することと、を含み、
前記した、前記色グループに含まれる色領域及び含まれる色領域に対応する色種別に基づき、リフレッシュ画像データ及び前記リフレッシュ画像データに対応するリフレッシュ命令を確定することは、
前記第１色グループに含まれる色種別及び前記第１色グループに含まれる色種別に対応する色領域を、第１リフレッシュ画像データ及び前記第１リフレッシュ画像データに対応してグローバルリフレッシュ命令である第１リフレッシュ命令として確定することと、
前記第２色グループに含まれる色種別及び含まれる色種別に対応する色領域を、第２リフレッシュ画像データ及び前記第２リフレッシュ画像データに対応してローカルリフレッシュ命令である第２リフレッシュ命令として確定することと、を含み、
前記第１リフレッシュ命令は前記第２リフレッシュ命令よりも先に実行される、
ことを特徴とする請求項３に記載の方法。
【請求項５】

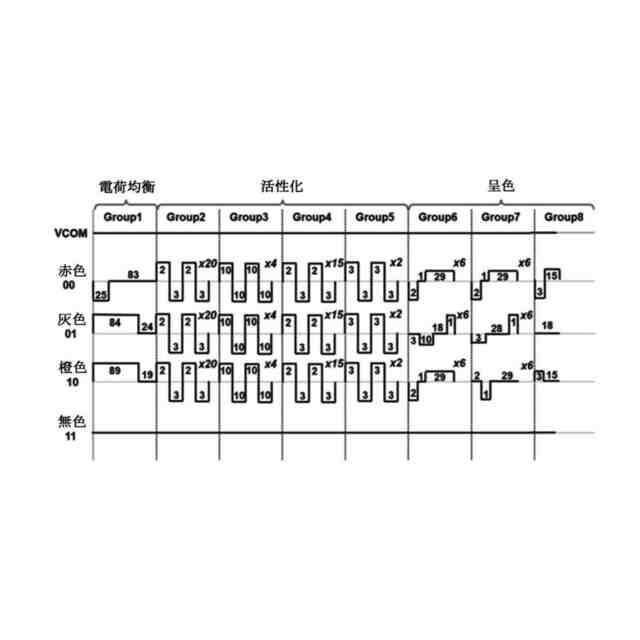

前記第１リフレッシュ命令は、前記第２リフレッシュ命令よりも先に実行され、前記コントローラが電荷均衡段階、活性化段階及び呈色段階を介して前記電子ペーパー画面の表示内容をリフレッシュするために使用され、前記第２リフレッシュ命令は、前記コントローラが電荷均衡段階及び呈色段階を介して前記電子ペーパー画面の表示内容をリフレッシュするために使用される、
ことを特徴とする請求項４に記載の方法。
【請求項６】
前記第１リフレッシュ色に対応する駆動電圧の極性は、前記第２リフレッシュ色に対応する駆動電圧の極性と逆であり、前記第１リフレッシュ色に対応する駆動電圧の絶対値は、前記第２リフレッシュ色に対応する駆動電圧の絶対値よりも小さい、
ことを特徴とする請求項４に記載の方法。
【請求項７】
前記した、前記色グループに含まれる色種別及び含まれる色種別に対応する色領域に基づき、リフレッシュ画像データ及び前記リフレッシュ画像データに対応するリフレッシュ命令を確定することは、
前記色グループに含まれる色種別及び含まれる色種別に対応する色領域を、１つのリフレッシュ画像データ及び前記リフレッシュ画像データに対応してローカルリフレッシュ命令であるリフレッシュ命令として確定すること、
又は、複数の色グループのうち、最も多い数の色種別を含む色グループを第３色グループとして、残りの色グループを第４色グループとして確定し、
前記第３色グループに含まれる色領域以外の色領域の色種別を前記第３色グループに含まれる色種別に更新して前記第３色グループ内に追加し、
追加後の第３色グループに含まれる色種別及び含まれる色種別に対応する色領域を、第３リフレッシュ画像データ及び前記第３リフレッシュ画像データに対応してグローバルリフレッシュ命令である第３リフレッシュ命令として確定し、
前記第４色グループに含まれる色種別及び含まれる色種別に対応する色領域を、第４リフレッシュ画像データ及び前記第４リフレッシュ画像データに対応してローカルリフレッシュ命令である第４リフレッシュ命令として確定し、前記第３リフレッシュ命令が前記第４リフレッシュ命令よりも先に実行されること、を含む、
ことを特徴とする請求項３に記載の方法。
【請求項８】
多色画像に含まれる色領域及び色領域に対応する色種別を取得するための色領域取得モジュールと、
各前記色領域の前記多色画像における位置及び色種別に基づき、前記多色画像を複数のリフレッシュ画像データ及び各前記リフレッシュ画像データに対応して異なるものが非同期に実行されるリフレッシュ命令に変換するための画像変換モジュールと、
コントローラが各前記リフレッシュ命令及び対応するリフレッシュ画像データに基づいて電子ペーパー画面の表示内容をリフレッシュするように、リフレッシュ命令及び各前記リフレッシュ画像データを前記電子ペーパー画面の前記コントローラに発信するための画像データ制御モジュールと、を備える、
ことを特徴とする表示内容更新装置。
【請求項９】
少なくとも１つのプロセッサと、
前記少なくとも１つのプロセッサに通信接続されるメモリと、を備え、
前記メモリには、前記少なくとも１つのプロセッサにより実行可能なコンピュータプログラムが記憶されており、前記コンピュータプログラムは、前記少なくとも１つのプロセッサが請求項１から７のいずれか１項に記載の表示内容更新方法を実行可能であるように、前記少なくとも１つのプロセッサにより実行される、
ことを特徴とする表示内容更新機器。
【請求項１０】
プロセッサによって実行されると、請求項１から７のいずれか１項に記載の表示内容更新方法を実現するためのコンピュータ命令が記憶されている、
ことを特徴とするコンピュータ可読記憶媒体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画面表示の技術分野に関し、特に、表示内容更新方法、装置、機器及び媒体に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
電子ペーパー画面は、電気泳動表示技術で作られたディスプレイであり、駆動集積回路（ＩｎｔｅｇｒａｔｅｄＣｉｒｃｕｉｔ、ＩＣ）は、薄膜トランジスタ（ＴｈｉｎＦｉｌｍＴｒａｎｓｉｓｔｏｒ、ＴＦＴ）基板における制御回路により各画素点に駆動電圧を印加することで、電子ペーパー用フィルムにおける色付き粒子の運動を駆動して画像の表示という効果を達成する。電子ペーパー画面は、反射型ディスプレイとして、画像を更新した後、持続的にリフレッシュする必要がなく、長時間保持することができ、従って、消費電力がとても低い。低い消費電力で、広い視野角で、高いコントラストであり、目に優しい等の多くの特徴を持っているため、電子ペーパー画面は、電子ペーパー画面、電子ブック及び看板等の多くの分野で応用されている。
【０００３】
電子ペーパー画面については、１、表示効果の観点から見ると、電子ペーパー用フィルムが呈する色の数が多ければ多いほど良く、２、コストの観点から見ると、駆動ＩＣがサポートするＢｉｔ（バイト）数が少なければ少ないほど安い。現在、４色電子ペーパー用フィルムと２Ｂｉｔの駆動ＩＣとの組み合わせは、多くとも４種の色しか呈することができない。４種よりも多くて８種以下の色を呈するために、４色電子ペーパー用フィルムは３Ｂｉｔの駆動ＩＣと組み合わせられなければならず、３Ｂｉｔの駆動ＩＣのコストは２Ｂｉｔの駆動ＩＣよりも遥かに高い。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、表示内容更新の速度を上げ、多様性のある内容の表示コストを低減させるための表示内容更新方法、装置、機器及び媒体を提供する。
【課題を解決するための手段】
【０００５】
第１側面において、本発明の実施例は、
多色画像に含まれる色領域及び色領域に対応する色種別を取得することと、
各色領域の多色画像における位置及び色種別に基づき、多色画像を複数のリフレッシュ画像データ及び各リフレッシュ画像データに対応して異なるものが非同期に実行されるリフレッシュ命令に変換することと、
コントローラが各リフレッシュ命令及び対応するリフレッシュ画像データに基づいて電子ペーパー画面の表示内容をリフレッシュするように、リフレッシュ命令及び各リフレッシュ画像データを電子ペーパー画面のコントローラに発信することと、を含む、
表示内容更新方法を提供する。
【０００６】
第２側面において、本発明の実施例は、
多色画像に含まれる色領域及び色領域に対応する色種別を取得するための色領域取得モジュールと、
各色領域の多色画像における位置及び色種別に基づき、多色画像を複数のリフレッシュ画像データ及び各リフレッシュ画像データに対応して異なるものが非同期に実行されるリフレッシュ命令に変換するための画像変換モジュールと、
コントローラが各リフレッシュ命令及び対応するリフレッシュ画像データに基づいて前記電子ペーパー画面の表示内容をリフレッシュするように、リフレッシュ命令及び各前記リフレッシュ画像データを電子ペーパー画面のコントローラに発信するための画像データ制御モジュールと、を備える、
表示内容更新装置を更に提供する。
【０００７】
第３側面において、本発明の実施例は、
少なくとも１つのプロセッサと、
少なくとも１つのプロセッサに通信接続されるメモリと、を備え、
メモリには、少なくとも１つのプロセッサにより実行可能なコンピュータプログラムが記憶されており、コンピュータプログラムは、少なくとも１つのプロセッサが本発明のいずれかの実施例の表示内容更新方法を実行可能であるように、少なくとも１つのプロセッサにより実行される、
ことを特徴とする表示内容更新機器を更に提供する。
【０００８】
本発明の別の側面によれば、
プロセッサによって実行されると、本発明のいずれかの実施例の表示内容更新方法を実現するためのコンピュータ命令が記憶されている、
コンピュータ可読記憶媒体を提供する。
【発明の効果】
【０００９】
本発明の実施例の技術態様は、多色画像に含まれる色領域及び色領域に対応する色種別を取得することで、異なる色領域及び異なる色領域に対応する色種別に対して的を射た操作を行うことを容易にし、各色領域の多色画像における位置及び色種別に基づき、多色画像を複数のリフレッシュ画像データ及び各リフレッシュ画像データに対応して異なるものが非同期に実行されるリフレッシュ命令に変換することで、異なるリフレッシュ画像データに対して対応するリフレッシュ命令を実行し、各リフレッシュ画像データに対する的を射た操作の正確性を向上させ、コントローラが各リフレッシュ命令及び対応するリフレッシュ画像データに基づいて電子ペーパー画面の表示内容をリフレッシュするようにリフレッシュ命令及び各リフレッシュ画像データを電子ペーパー画面のコントローラに発信することで、コントローラが各リフレッシュ画像データに対して的を射たリフレッシュ命令を使用してリフレッシュ命令に基づいて電子ペーパー画面で対応する操作を実行することを実現し、画像データ処理の効率性及び正確性を向上させる。
【００１０】
本部分で説明されている内容は、本発明の実施例の核心的又は重要な特徴を特定することを意図するものではなく、本発明の範囲を制限するためのものでもないことを理解すべきである。本発明の他の特徴は、以下の明細書によって理解しやすくなる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
