公開番号2025044302
公報種別公開特許公報(A)
公開日2025-04-02
出願番号2022025150
出願日2022-02-21
発明の名称端末、基地局及び通信方法
出願人株式会社NTTドコモ
代理人個人,個人,個人
主分類H04W 28/04 20090101AFI20250326BHJP(電気通信技術)
要約【課題】無線通信システムにおいて、HARQ(Hybrid automatic repeat request)フィードバックを無効化した場合にデータを正しく受信すること。
【解決手段】端末は、HARQ(Hybrid automatic repeat request)フィードバックが無効に設定されているHARQプロセスにおいて、トランスポートブロックを基地局から受信する受信部と、前記トランスポートブロックに係るある条件が満たされる場合、前記トランスポートブロックを初送であると識別する制御部とを有する。
【選択図】図8
特許請求の範囲【請求項１】
ＨＡＲＱ（Hybrid automatic repeat request）フィードバックが無効に設定されているＨＡＲＱプロセスにおいて、トランスポートブロックを基地局から受信する受信部と、
前記トランスポートブロックに係るある条件が満たされる場合、前記トランスポートブロックを初送であると識別する制御部とを有する端末。
続きを表示（約 800 文字）【請求項２】
前記制御部は、前記ＨＡＲＱプロセスにおいて、前記トランスポートブロックの直前に受信したトランスポートブロックのトランスポートブロックサイズが、前記トランスポートブロックのトランスポートブロックサイズと異なる場合、前記トランスポートブロックを初送であると識別する請求項１記載の端末。
【請求項３】
前記制御部は、前記トランスポートブロックのＭＣＳ（Modulation and Coding Scheme）インデックスが、予約されたＭＣＳインデックスではない場合、前記トランスポートブロックを初送であると識別する請求項１記載の端末。
【請求項４】
前記制御部は、前記トランスポートブロックに係る制御情報により通知されたトランスポートブロックを識別する値が、前記トランスポートブロックの直前に受信したトランスポートブロックを識別する値と異なっている場合、前記トランスポートブロックを初送であると識別する請求項１記載の端末。
【請求項５】
ＨＡＲＱ（Hybrid automatic repeat request）フィードバックが無効に設定されているＨＡＲＱプロセスにおいて、トランスポートブロックを端末から受信する受信部と、
前記トランスポートブロックに係るある条件が満たされる場合、前記トランスポートブロックを初送であると識別する制御部とを有する基地局。
【請求項６】
ＨＡＲＱ（Hybrid automatic repeat request）フィードバックが無効に設定されているＨＡＲＱプロセスにおいて、トランスポートブロックを基地局から受信する受信手順と、
前記トランスポートブロックに係るある条件が満たされる場合、前記トランスポートブロックを初送であると識別する制御手順とを端末が実行する通信方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信システムにおける端末、基地局及び通信方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ＬＴＥ（Long Term Evolution）の後継システムであるＮＲ（New Radio）（「５Ｇ」ともいう。）においては、要求条件として、大容量のシステム、高速なデータ伝送速度、低遅延、多数の端末の同時接続、低コスト、省電力等を満たす技術が検討されている（例えば非特許文献１）。
【０００３】
また現在、ＮＴＮ（Non-Terrestrial Network）が検討されている。ＮＴＮとは、衛星等の非地上型ネットワークを使用して、地上型５Ｇネットワークでは主にコスト面でカバーできないエリアにサービスを提供するものである（例えば非特許文献２及び非特許文献３）。
【先行技術文献】
【非特許文献】
【０００４】
３ＧＰＰＴＳ３８．３００Ｖ１６．８．０（２０２１－１２）
３ＧＰＰＴＲ３８．８２１Ｖ１６.０．０（２０１９－１２）
小西他，"HAPS移動通信システムにおける下りリンク周波数共用に関する一検討"，電子情報通信学会総合大会，B-17-1，2020年
３ＧＰＰＴＳ３８．２１４Ｖ１６.８．０（２０２１－１２）
３ＧＰＰＴＳ３８．２１２Ｖ１６.８．０（２０２１－１２）
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ＮＴＮでは、上空の基地局と端末間の距離が非常に大きいため、伝搬遅延が地上型ネットワーク（Terrestrial Network, TN）と比較して大きくなる。また、ＬＥＯ（Low Earth orbit，地球低軌道）又はＨＡＰＳ（High Altitude Platform Station）の場合、基地局が移動する状況が発生する。そのため、ＮＴＮにおいてＨＡＲＱ（Hybrid automatic repeat request）フィードバックを無効化する動作をサポートすることが検討されている。
【０００６】
一方、ＨＡＲＱフィードバックを無効化したとき、制御信号の検出に失敗するとトランスポートブロックの受信に支障が発生する場合が想定される。
【０００７】
本発明は上記の点に鑑みてなされたものであり、無線通信システムにおいて、ＨＡＲＱ（Hybrid automatic repeat request）フィードバックを無効化した場合にデータを正しく受信することを目的とする。
【課題を解決するための手段】
【０００８】
開示の技術によれば、ＨＡＲＱ（Hybrid automatic repeat request）フィードバックが無効に設定されているＨＡＲＱプロセスにおいて、トランスポートブロックを基地局から受信する受信部と、前記トランスポートブロックに係るある条件が満たされる場合、前記トランスポートブロックを初送であると識別する制御部とを有する端末が提供される。
【発明の効果】
【０００９】
開示の技術によれば、無線通信システムにおいて、ＨＡＲＱ（Hybrid automatic repeat request）フィードバックを無効化した場合にデータを正しく受信することができる。
【図面の簡単な説明】
【００１０】

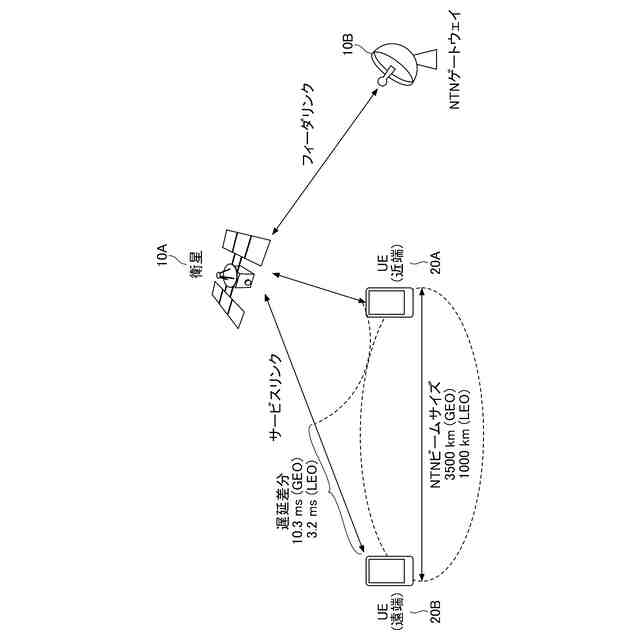

ＮＴＮの例（１）を示す図である。

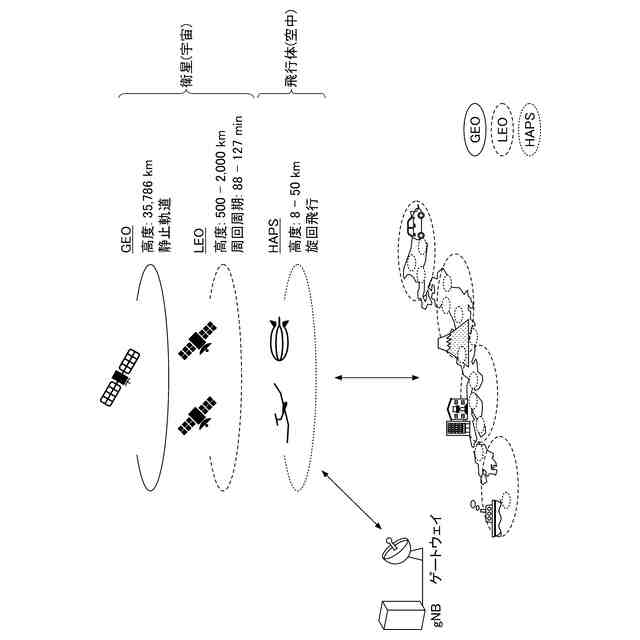

ＮＴＮの例（２）を示す図である。
ＮＴＮの例（３）を示す図である。
ＮＴＮの例（４）を示す図である。
ＨＡＲＱフィードバックの例（１）を示す図である。

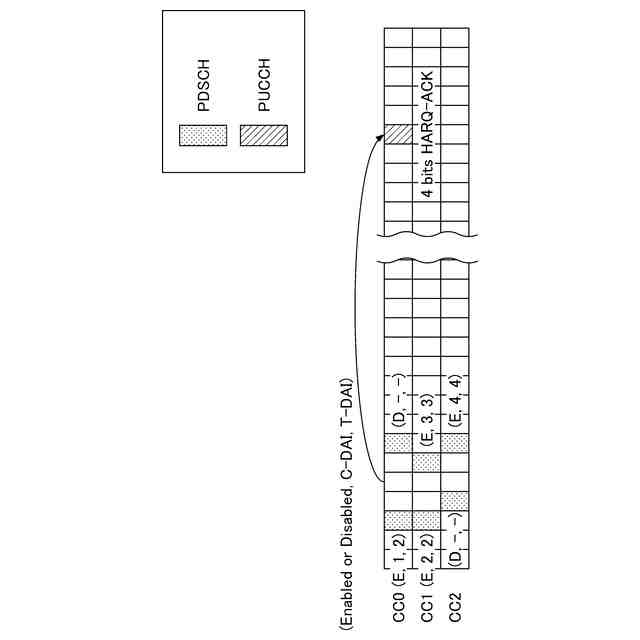

ＨＡＲＱフィードバックの例（２）を示す図である。

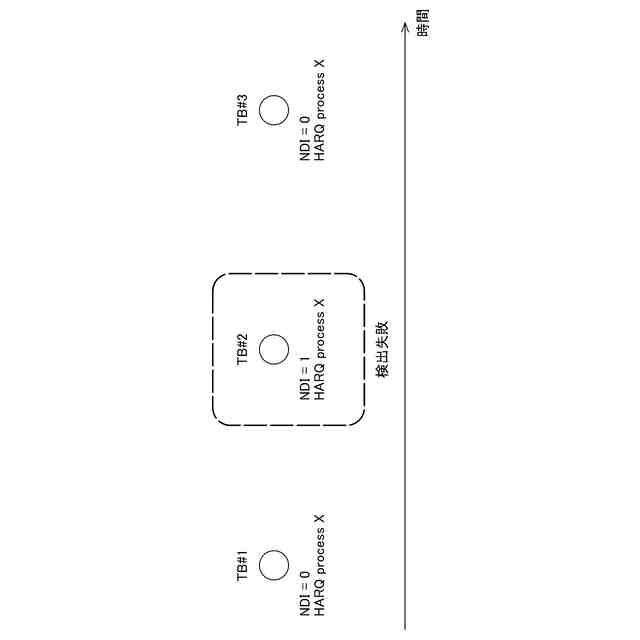

ＨＡＲＱフィードバックが無効化されている例を示す図である。

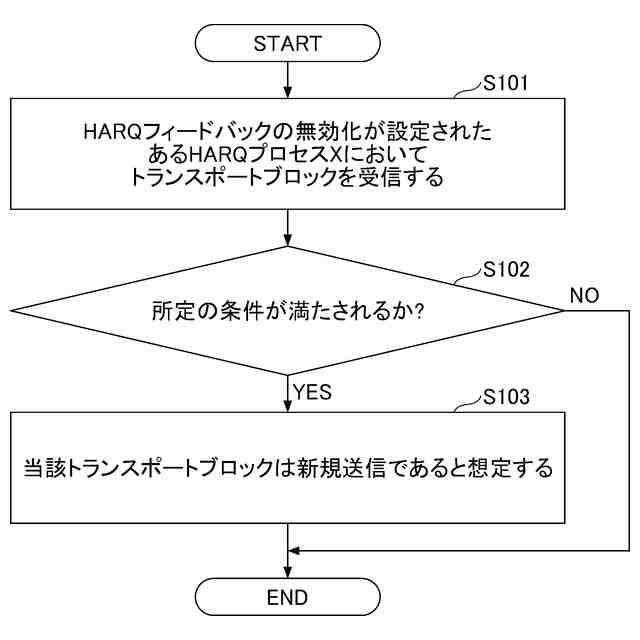

本発明の実施の形態におけるＴＢを受信する例を説明するためのフローチャートである。

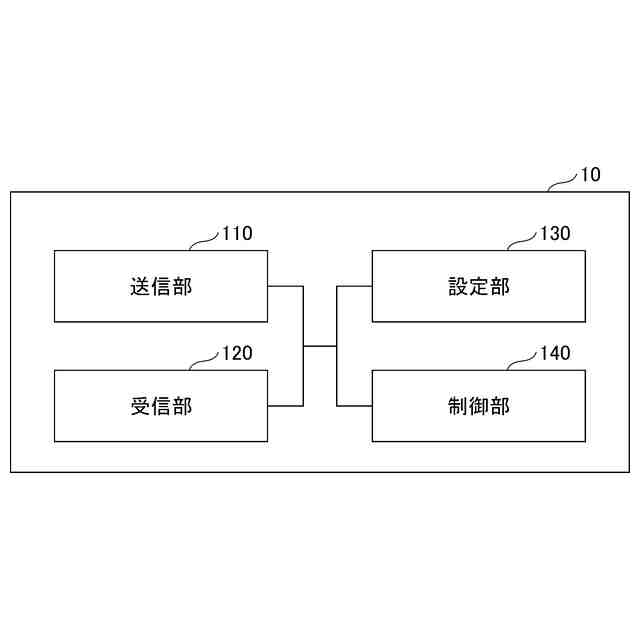

本発明の実施の形態における基地局１０の機能構成の一例を示す図である。
本発明の実施の形態における端末２０の機能構成の一例を示す図である。
本発明の実施の形態における基地局１０又は端末２０のハードウェア構成の一例を示す図である。
本発明の実施の形態における車両２００１の構成の一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
