発明の名称通信装置
出願人株式会社フジクラ
代理人個人,個人,個人,個人
主分類H04B 1/50 20060101AFI20250306BHJP(電気通信技術)
要約【課題】可変フィルタを用いることなく通信信号の通過/非通過を切替えることが可能な通信装置を提供する。
【解決手段】送信信号を出力する送信回路と、受信信号に所定の受信処理を施す受信回路とを備える通信装置であって、送信回路の出力端に設けられる送信用λ/4伝送線路と、出力端と接地電位との間に設けられる第1スイッチと、受信回路の入力端に設けられる受信用λ/4伝送線路と、入力端と接地電位との間に設けられる第2スイッチとを備える。

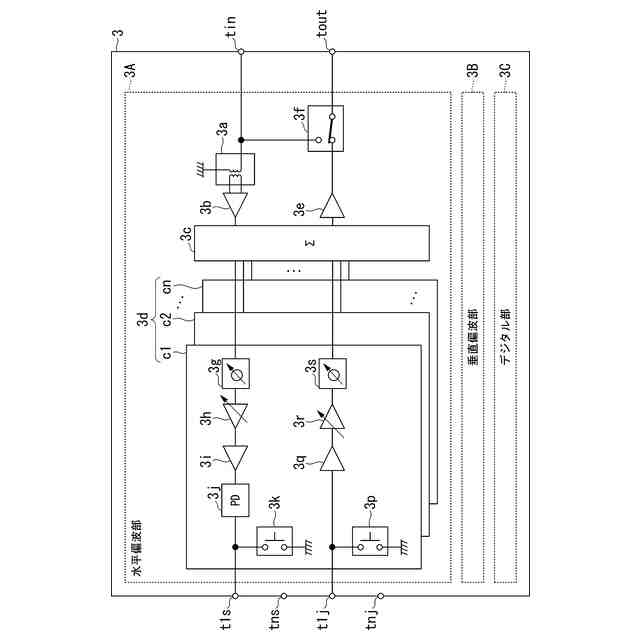

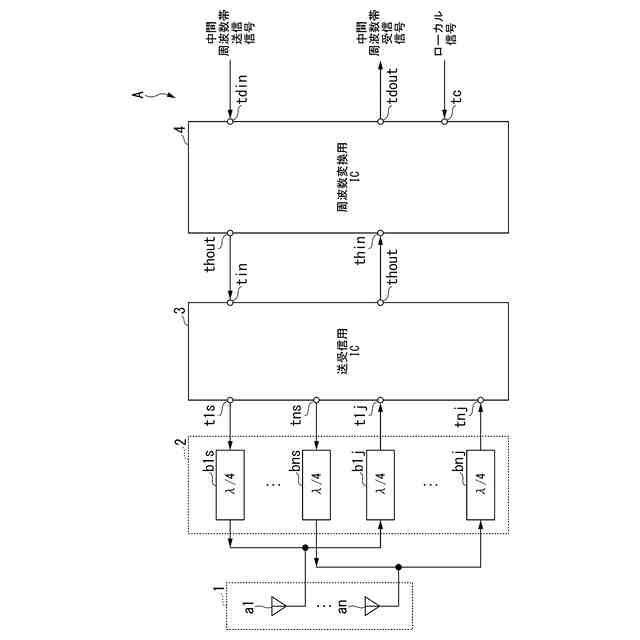

【選択図】図1
特許請求の範囲【請求項１】
送信信号を出力する送信回路と、受信信号に所定の受信処理を施す受信回路とを備える通信装置であって、
前記送信回路の出力端に設けられる送信用λ／４伝送線路と、
前記出力端と接地電位との間に設けられる第１スイッチと、
前記受信回路の入力端に設けられる受信用λ／４伝送線路と、
前記入力端と前記接地電位との間に設けられる第２スイッチと
を備えることを特徴とする通信装置。
続きを表示（約 600 文字）【請求項２】
複数の前記送信回路及び複数の前記受信回路を備え、
複数の前記送信回路は、ビームフォーミング用に位相が相互に異なる複数の送信信号を生成して出力することを特徴とする請求項１に記載の通信装置。
【請求項３】
前記第１スイッチ及び前記第２スイッチは、前記送信回路及び前記受信回路が収容される送受信集積回路の内部に設けられることを特徴とする請求項１又は２に記載の通信装置。
【請求項４】
周波数分割多重用無線周波数帯送信信号又は時分割多重用無線周波数帯送信信号を生成して前記送受信集積回路に出力し、前記送受信集積回路で受信処理が施された受信信号を周波数分割多重用中間周波数帯受信信号又は時分割多重用中間周波数帯受信信号に周波数変換する周波数変換集積回路をさらに備えることを特徴とする請求項３に記載の通信装置。
【請求項５】
前記送受信集積回路は、前記時分割多重用無線周波数帯送信信号又は時分割多重用受信信号を第１の入出力端子を介して前記周波数変換集積回路と入出力するための第１の切替スイッチを備え、
前記周波数変換集積回路は、前記時分割多重用無線周波数帯送信信号又は前記時分割多重用受信信号を第２の入出力端子を介して前記送受信集積回路と入出力するための第２の切替スイッチを備えることを特徴とする請求項４に記載の通信装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通信装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば、下記特許文献１には周波数分割複信及び時分割複信で通信可能な通信回路が開示されている。特許文献１における周波数分割複信は所謂周波数分割多重通信であり、時分割複信は所謂時分割多重通信である。この通信回路は、特許文献１の図３等に記載されているように、ＲＦＩＣとアンテナの間に送信フィルタ（３０）及び受信フィルタ（４０）を設ける。
【０００３】
送信フィルタは、周波数分割多重通信の場合は周波数ｆ３の信号を通過させ、時分割多重通信の場合には周波数ｆ５の信号を通過させる可変フィルタである。一方、受信フィルタは、周波数分割多重通信の場合は周波数ｆ４の信号を通過させ、時分割多重通信の場合には周波数ｆ５の信号を通過させる可変フィルタである。
【０００４】
この通信回路では、送信フィルタ及び受信フィルタ（可変フィルタ）の透過周波数を周波数分割多重通信と時分割多重通信とで個別に設定する制御信号を、可変フィルタとは別部品のＲＦＩＣで生成して送信フィルタ及び受信フィルタに供給する。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－２０４６０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、上記背景技術では、ＲＦＩＣ（つまり制御信号生成回路）と送信フィルタ及び受信フィルタとを個別に接続する２本の制御線路を設ける必要がある。すなわち、背景技術では、回路構成が比較的複雑であるとともに制御線を必要とする２つの可変フィルタを用いるので、実装面積を削減することが困難である。
【０００７】
本発明は、上述した事情に鑑みてなされたものであり、可変フィルタを用いることなく通信信号（送信信号及び受信信号）の通過／非通過を切替えることが可能な通信装置の提供を目的とするものである。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明では、通信装置に係る第１の解決手段として、送信信号を出力する送信回路と、受信信号に所定の受信処理を施す受信回路とを備える通信装置であって、前記送信回路の出力端に設けられる送信用λ／４伝送線路と、前記出力端と接地電位との間に設けられる第１スイッチと、前記受信回路に設けられる受信用λ／４伝送線路と、前記入力端と前記接地電位との間に設けられる第２スイッチとを備える、という手段を採用する。
【０００９】
本発明では、通信装置に係る第２の解決手段として、上記第１の解決手段において、複数の前記送信回路及び複数の前記受信回路を備え、複数の前記送信回路は、ビームフォーミング用に位相が相互に異なる複数の送信信号を生成して複数の前記送受信アンテナに各々出力する、という手段を採用する。
【００１０】
本発明では、通信装置に係る第３の解決手段として、上記第１または第２の解決手段において、前記第１スイッチ及び前記第２スイッチは、前記送信回路及び前記受信回路が収容される送受信集積回路の内部に設けられる、という手段を採用する。
（【００１１】以降は省略されています）
