公開番号2025041980
公報種別公開特許公報(A)
公開日2025-03-26
出願番号2025001828,2024508011
出願日2025-01-06,2023-10-31
発明の名称造形用粉体の劣化度測定方法及び測定装置、造形用再生粉体の製造方法及び製造装置、並びに3次元造形物の製造方法及び製造装置
出願人株式会社コアコンセプト・テクノロジー,合同会社トレスラボ
代理人個人
主分類B22F 10/80 20210101AFI20250318BHJP(鋳造;粉末冶金)
要約【課題】造形物の機械特性と寸法精度の低下を抑制することができる造形用粉体の劣化度測定方法及び測定装置、造形用再生粉体の製造方法及び製造装置、並びに3次元造形物の製造方法及び製造装置を提供する。
【解決手段】パルスNMR装置を用いて、溶媒に造形用粉体を分散させた分散体の¹H核のスピン-スピン緩和時間T2を測定し、分散体の¹H核のスピン-スピン緩和時間T2及び溶媒の¹H核のスピン-スピン緩和時間T2に基づいて造形用粉体の比表面積を算出する。造形用粉体の比表面積は、パウダーベッド内での予備加熱や、レーザーや電子ビームを照射した際の熱によって見かけ上増減するため、造形用粉体の劣化度の指標とすることができる。
【選択図】図1
特許請求の範囲【請求項１】
パルスＮＭＲ装置を用いて、溶媒に基準となる造形用粉体を分散させた基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
を測定するとともに、前記溶媒に検査対象となる造形用粉体を分散させた検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
を測定し、
前記基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
及び前記検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
に基づいて前記検査対象となる造形用粉体の劣化度を算出する造形用粉体の劣化度測定方法。
続きを表示（約 2,300 文字）【請求項２】
前記造形用粉体が、熱可塑性樹脂又は金属である請求項１記載の造形用粉体の劣化度測定方法。
【請求項３】
前記溶媒のハンセン溶解度パラメータが、１４（Ｊ／ｃｍ
３
）
１／２
以上３０（Ｊ／ｃｍ
３
）
１／２
以下である請求項１又は２記載の造形用粉体の劣化度測定方法。
【請求項４】
パルスＮＭＲ装置を用いて、溶媒に基準となる造形用粉体を分散させた基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
を測定するとともに、前記溶媒に検査対象となる造形用粉体を分散させた検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
を測定し、前記基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
及び前記検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
に基づいて前記検査対象となる造形用粉体の劣化度を算出する造形用粉体の劣化度測定装置。
【請求項５】
前記造形用粉体が、熱可塑性樹脂又は金属である請求項４記載の造形用粉体の劣化度測定装置。
【請求項６】
前記溶媒のハンセン溶解度パラメータが、１４（Ｊ／ｃｍ
３
）
１／２
以上３０（Ｊ／ｃｍ
３
）
１／２
以下である請求項４又は５記載の造形用粉体の劣化度測定装置。

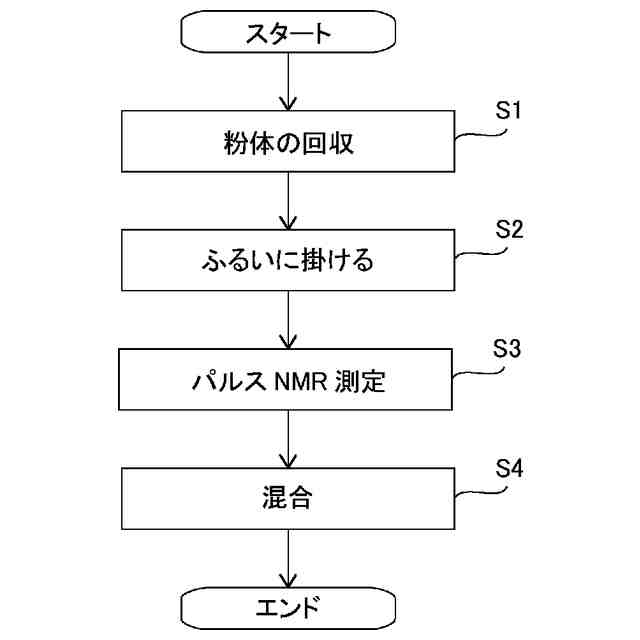

【請求項７】
パルスＮＭＲ装置を用いて、溶媒に基準となる造形用粉体を分散させた基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
を測定するとともに、前記溶媒に検査対象となる使用後の造形用粉体を分散させた検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
を測定し、前記基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
及び前記検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
に基づいて前記使用後の造形用粉体の劣化度を算出する測定工程と、
前記使用後の造形用粉体の劣化度に基づいて、前記使用後の造形用粉体と使用前の造形用粉体とを混合し、造形用再生粉体を生成する生成工程と
を有する造形用再生粉体の製造方法。
【請求項８】
パルスＮＭＲ装置を用いて、溶媒に基準となる造形用粉体を分散させた基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
を測定するとともに、前記溶媒に検査対象となる使用後の造形用粉体を分散させた検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
を測定し、前記基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
及び前記検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２

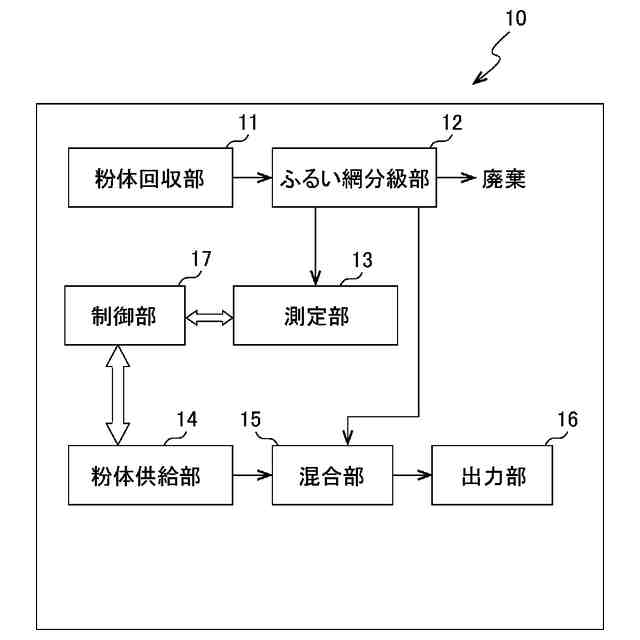

に基づいて前記使用後の造形用粉体の劣化度を算出する測定部と、
前記使用後の造形用粉体の劣化度に基づいて、前記使用後の造形用粉体と使用前の造形用粉体とを混合し、造形用再生粉体を生成する生成部と
を備える造形用再生粉体の製造装置。
【請求項９】
パルスＮＭＲ装置を用いて、溶媒に基準となる造形用粉体を分散させた基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
を測定するとともに、前記溶媒に検査対象となる使用後の造形用粉体を分散させた検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
を測定し、前記基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
及び前記検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
に基づいて前記使用後の造形用粉体の劣化度を算出する測定工程と、
前記使用後の造形用粉体の劣化度に基づいて、前記使用後の造形用粉体と使用前の造形用粉体とを混合し、造形用再生粉体を生成する生成工程と、
前記造形用再生粉体を用いて３次元造形物を積層造形により成形する成形工程と、
を有する３次元造形物の製造方法。
【請求項１０】
パルスＮＭＲ装置を用いて、溶媒に基準となる造形用粉体を分散させた基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
を測定するとともに、前記溶媒に検査対象となる使用後の造形用粉体を分散させた検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
を測定し、前記基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
及び前記検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
に基づいて前記使用後の造形用粉体の劣化度を算出する測定部と、
前記使用後の造形用粉体の劣化度に基づいて、前記使用後の造形用粉体と使用前の造形用粉体とを混合し、造形用再生粉体を生成する生成部と、
前記造形用再生粉体を用いて３次元造形物を積層造形により成形する成形部と
を備える３次元造形物の製造装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本技術は、例えばレーザーや電子ビームの照射により積層造形する造形用粉体の劣化度測定方法及び測定装置、造形用再生粉体の製造方法及び製造装置、並びに３次元造形物の製造方法及び製造装置に関する。本出願は、２０２２年１０月３１日に出願された国際出願番号ＰＣＴ／ＪＰ２０２２／０４０６６９を基礎として優先権を主張するものであり、この出願は参照されることにより、本出願に援用される。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来、樹脂、金属などの粉体を用いて積層造形（Additive Manufacturing）し、部品・製品を製造する技術が知られている。例えば、パウダーベッド方式は、粉体を層状に敷き詰め、そこにレーザーやビームを照射し、粉体の粒子を焼結又は融解させ、これを繰り返すことにより積層造形する。パウダーベッド方式によれば、造形物の密度を高めることができるため、従来の一般の量産向けの製造方法（樹脂の場合は射出成形、金属の場合は鋳造など）に近い物性を得ることができる。
【０００３】
積層造形では、層状に敷き詰めた粉体の一部をレーザーなどで焼結又は融解するため、焼結又は融解されなかった粉体を再利用することが望まれている。例えば、特許文献１には、粉体をふるい網で分級し、再利用することが開示されている。しかしながら、粉体を分級するだけでは、粉体の劣化度を検知することができず、造形物の機械特性と寸法精度が低下する虞がある。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－０５０６７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本技術は、このような従来の実情に鑑みて提案されたものであり、造形物の機械特性と寸法精度の低下を抑制することができる造形用粉体の劣化度測定方法及び測定装置、造形用再生粉体の製造方法及び製造装置、並びに３次元造形物の製造方法及び製造装置を提供する。
【課題を解決するための手段】
【０００６】

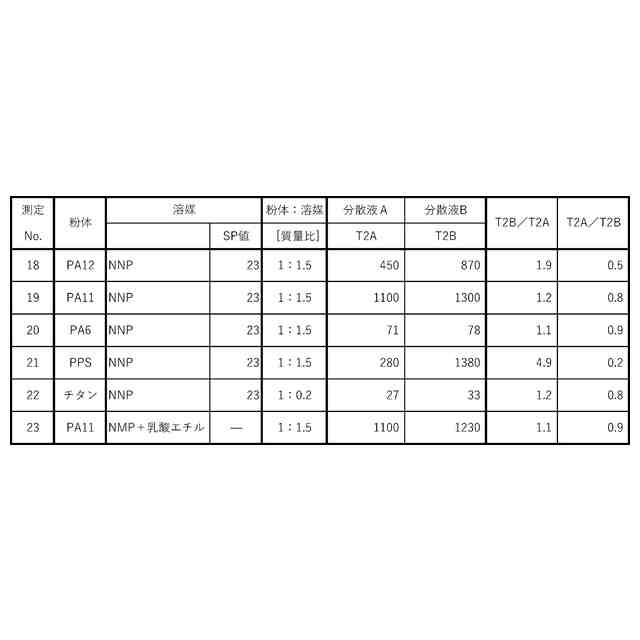

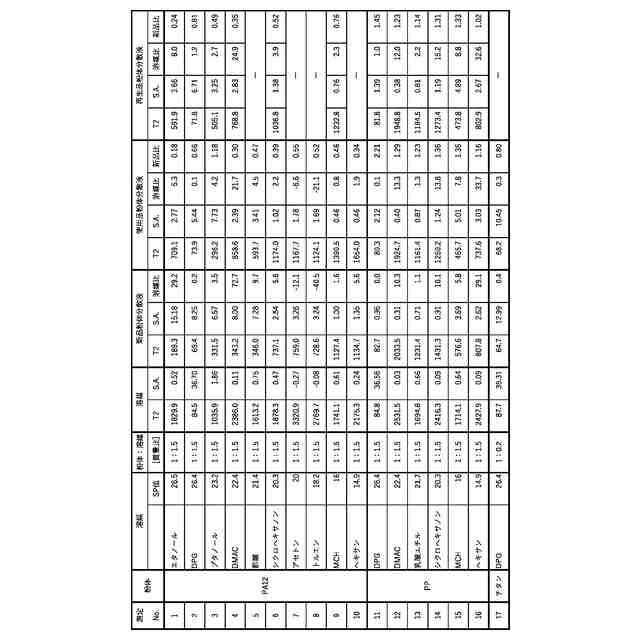

本件発明者らは、パルスＮＭＲを用いた造形用粉体の
１

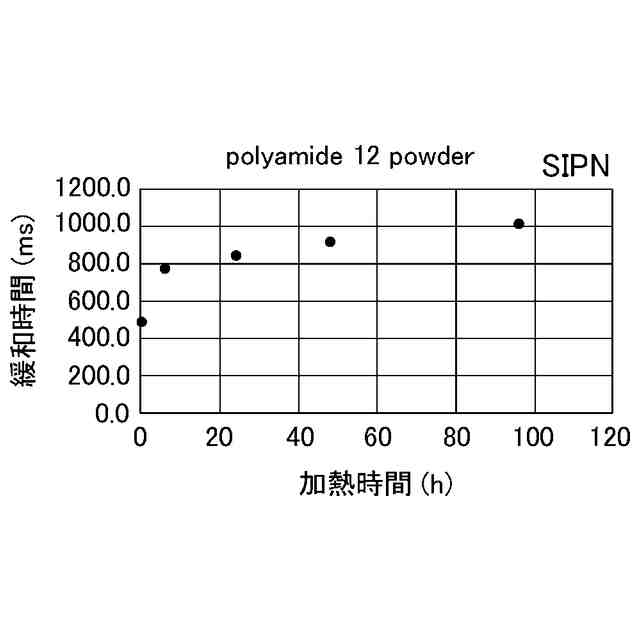

Ｈ核のスピン－スピン緩和時間Ｔ２の測定により求めた造形用粉体の比表面積が、造形用粉体の劣化度を示すことを見出した。これは、パウダーベッド内での予備加熱や、レーザーや電子ビームを照射した際の熱によって、造形用粉体の見かけの比表面積が増減するためであると考えられる。なお、造形用粉体の劣化によって比表面積が増加するか減少するかは、造形用粉体の種類によって異なる。
【０００７】
また、基準となる粉体を分散させた基準分散体の緩和時間Ｔ２
１
の測定により求めた粉体の比表面積Ｓ
１
及び検査対象となる粉体を分散させた検査分散体の緩和時間Ｔ２
２
の測定により求めた粉体の比表面積Ｓ
２
に基づいて、すなわち、基準分散体の緩和時間Ｔ２
１
及び検査分散体の緩和時間Ｔ２
２
に基づいて検査対象となる造形用粉体の劣化度を測定することができる。
【０００８】
本技術は、上記課題を解決するため、以下の造形用粉体の劣化度測定方法及び測定装置、造形用再生粉体の製造方法及び製造装置、並びに３次元造形物の製造方法及び製造装置を提供する。
【０００９】
［１］
パルスＮＭＲ装置を用いて、溶媒に基準となる造形用粉体を分散させた基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
を測定するとともに、前記溶媒に検査対象となる造形用粉体を分散させた検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
を測定し、
前記基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
及び前記検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
に基づいて前記検査対象となる造形用粉体の劣化度を算出する造形用粉体の劣化度測定方法。
［２］
前記造形用粉体が、熱可塑性樹脂又は金属である［１］記載の造形用粉体の劣化度測定方法。
［３］
前記溶媒のハンセン溶解度パラメータが、１４（Ｊ／ｃｍ
３
）
１／２
以上３０（Ｊ／ｃｍ
３
）
１／２
以下である［１］又は［２］記載の造形用粉体の劣化度測定方法。
［４］
パルスＮＭＲ装置を用いて、溶媒に基準となる造形用粉体を分散させた基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
を測定するとともに、前記溶媒に検査対象となる造形用粉体を分散させた検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
を測定し、前記基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
及び前記検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
に基づいて前記検査対象となる造形用粉体の劣化度を算出する造形用粉体の劣化度測定装置。
［５］
前記造形用粉体が、熱可塑性樹脂又は金属である［４］記載の造形用粉体の劣化度測定装置。
［６］
前記溶媒のハンセン溶解度パラメータが、１４（Ｊ／ｃｍ
３
）
１／２
以上３０（Ｊ／ｃｍ
３
）
１／２
以下である［４］又は［５］記載の造形用粉体の劣化度測定装置。
［７］
パルスＮＭＲ装置を用いて、溶媒に基準となる造形用粉体を分散させた基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
を測定するとともに、前記溶媒に検査対象となる使用後の造形用粉体を分散させた検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
を測定し、前記基準分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
１
及び前記検査分散体の
１
Ｈ核のスピン－スピン緩和時間Ｔ２
２
に基づいて前記使用後の造形用粉体の劣化度を算出する測定工程と、
前記使用後の造形用粉体の劣化度に基づいて、前記使用後の造形用粉体と使用前の造形用粉体とを混合し、造形用再生粉体を生成する生成工程と、
を有する造形用再生粉体の製造方法。
［８］
【発明の効果】
【００１０】
本技術によれば、造形用粉体の劣化度を検知することができ、造形用粉体を再生させることができ、造形物の機械特性と寸法精度の低下を抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
