公開番号2025034544
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023140980
出願日2023-08-31
発明の名称異常検出方法
出願人JFEスチール株式会社
代理人個人,個人,個人,個人
主分類B22D 11/16 20060101AFI20250306BHJP(鋳造;粉末冶金)
要約【課題】信号データが不足した場合であっても主成分分析に支障を来さずに異常検出を継続可能な異常検出方法を提供する。
【解決手段】主成分分析に必要な信号データが不足する場合、不足する信号データに隣接又は関連する正常な信号データを用いて不足する信号データを推定補完し、主成分分析を実施して主成分ベクトルを算出する際には、推定補完された信号データに意図的なバラツキを与えて用い、その主成分ベクトルからQ統計量を算出する際には、推定補完された信号データに意図的なバラツキを与えずに用いる。
【選択図】図1
特許請求の範囲【請求項１】
設備における同種の複数の信号データの主成分分析結果から前記設備の異常を検出する異常検出方法において、
前記主成分分析に必要な信号データが不足する場合、前記不足する信号データに隣接又は関連する正常な信号データを用いて前記不足する信号データを推定補完し、前記主成分分析を実施して主成分ベクトルを算出する際には、推定補完された信号データに意図的なバラツキを与えて用い、Ｑ統計量を算出する際には、推定補完された信号データに意図的なバラツキを与えずに用いることを特徴とする異常検出方法。
続きを表示（約 220 文字）【請求項２】
前記信号データの不足は、センサの故障、設備交換に伴うセンサの数の不足、製品の寸法変動又は位置変動に伴うセンサからの信号データの出力数の不足の何れか１つを原因とすることを特徴とする請求項１に記載の異常検出方法。
【請求項３】
前記信号データは、連続鋳造設備の鋳型内部の温度センサの出力信号であり、前記異常は、連続鋳造設備におけるブレークアウト予知であることを特徴とする請求項１又は２に記載の異常検出方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、異常検出方法、特に設備における同種の複数の信号データの主成分分析結果から設備の異常を検出する異常検出方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
このような異常検出方法としては、例えば下記特許文献１に記載されるものがある。この異常検出方法は、連続鋳造設備の鋳型に設けられた複数の温度センサの出力信号を用い、それらの信号データ（温度データ）の主成分分析結果から連続鋳造設備のブレークアウトを予知するものである。この異常検出方法では、検出された鋳型の複数の温度データから主成分分析によって主成分ベクトルを算出し、この主成分ベクトルを用いたＱ統計量が所定値を超えるような場合にブレークアウトが生じる予兆であるとして設備の異常を検出するものである。主成分分析には、一定数のデータ（信号データ）が必要とされるので、例えば温度センサの故障（異常）や設備交換に伴う温度センサの数の不足などにより、信号データが不足する場合には、内挿や外挿などによって信号データを推定補完する手法も記載されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６９５０８６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、推定補完された信号データが十分な精度でない場合もあり、そのような場合には、主成分分析による主成分ベクトルの算出精度が低下し、Ｑ統計量が大きくなって設備の異常、すなわちブレークアウトの予兆を誤判定してしまうおそれがある。ブレークアウトの予兆が誤判定されると、連続鋳造設備の稼働を停止せざるを得ず、鋳鋼の生産効率が低下してしまう。例えば、信号データの不足が温度センサの故障によるものであれば、連続鋳造設備の稼働を停止せず、設備の休止時に温度センサを交換或いは温度センサを含む設備（鋳型）を交換すればよいが、補完される信号データの推定精度を向上するには限界がある。すなわち、信号データが不足した場合であっても主成分分析に支障を来さずに異常検出を継続可能な異常検出方法が望まれる。
【０００５】
本発明は、上記課題に鑑みてなされたものであり、その目的は、信号データが不足した場合であっても主成分分析に支障を来さずに異常検出を継続可能な異常検出方法を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の一態様に係る異常検出方法は、設備における同種の複数の信号データの主成分分析結果から前記設備の異常を検出する異常検出方法において、前記主成分分析に必要な信号データが不足する場合、前記不足する信号データに隣接又は関連する正常な信号データを用いて前記不足する信号データを推定補完し、前記主成分分析を実施して主成分ベクトルを算出する際には、推定補完された信号データに意図的なバラツキを与えて用い、Ｑ統計量を算出する際には、推定補完された信号データに意図的なバラツキを与えずに用いることを要旨とする。
【０００７】
また、本発明の更なる態様は、前記信号データの不足は、センサの故障、設備交換に伴うセンサの数の不足、製品の寸法変動又は位置変動に伴うセンサからの信号データの出力数の不足の何れか１つを原因とすることを特徴とする。
本発明の更なる態様は、前記信号データは、連続鋳造設備の鋳型内部の温度センサの出力信号であり、前記異常は、連続鋳造設備におけるブレークアウト予知であることを特徴とする。
【発明の効果】
【０００８】
本発明の異常検出方法によれば、信号データが不足した場合であっても主成分分析に支障を来すことがないので、設備の稼働を低減することなく、異常検出を継続することができる。
【図面の簡単な説明】
【０００９】

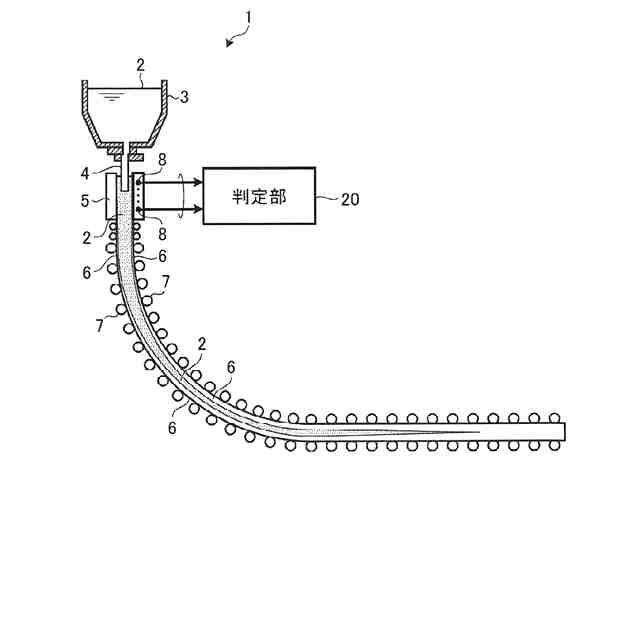

本発明の異常検出方法が適用された連続鋳造設備の一実施形態を示す概略構成図である。

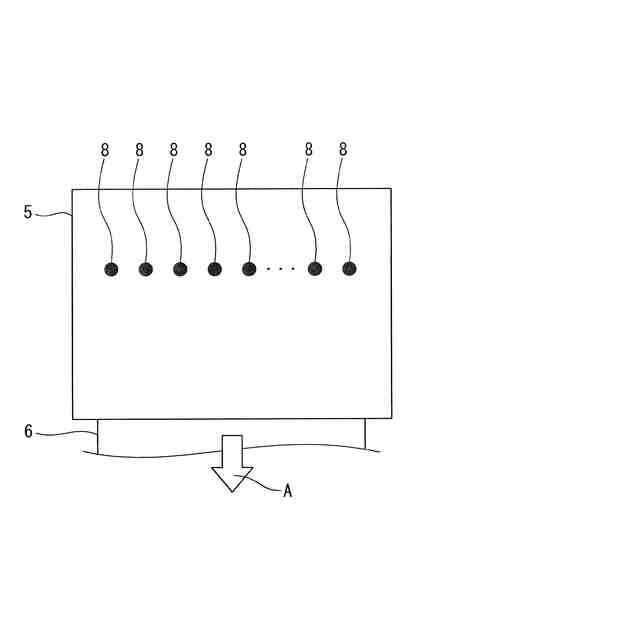

図１の連続鋳造機の鋳型の説明図である。

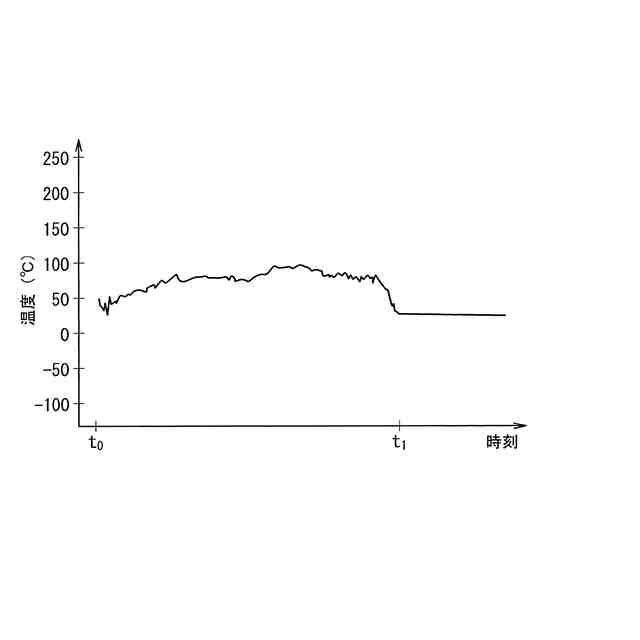

図２の温度センサで検出された温度データの一例を示すグラフである。

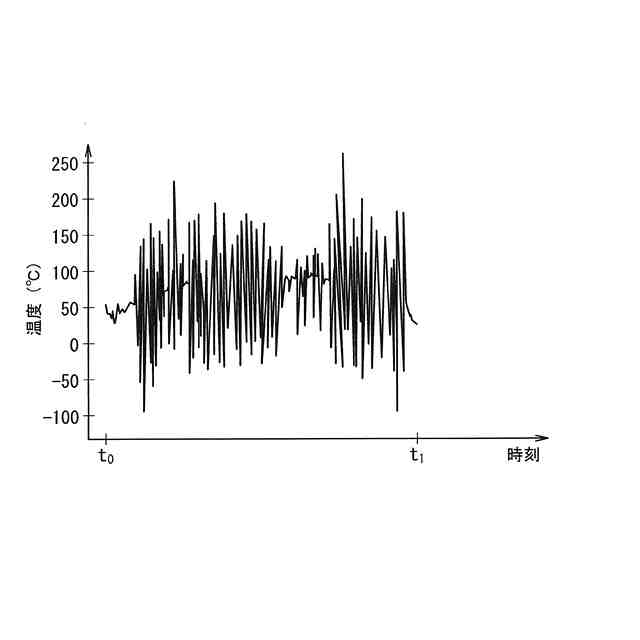

図２の温度センサで検出された温度データの他の例を示すグラフである。

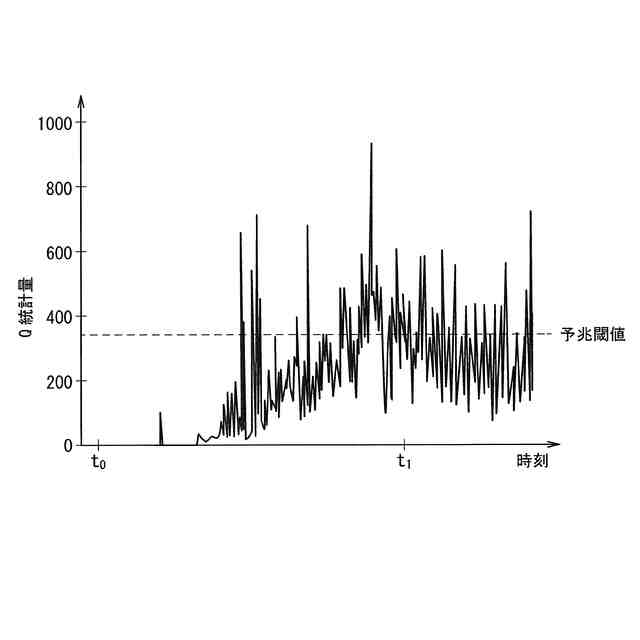

図３、図４の温度データを用いて算出されたＱ統計量のグラフである。

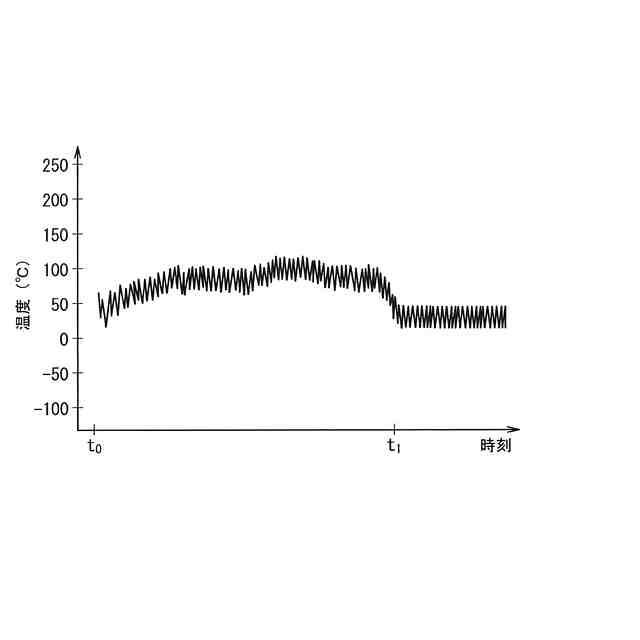

主成分ベクトルの算出に用いられる推定補完された温度データの一例を示すグラフである。

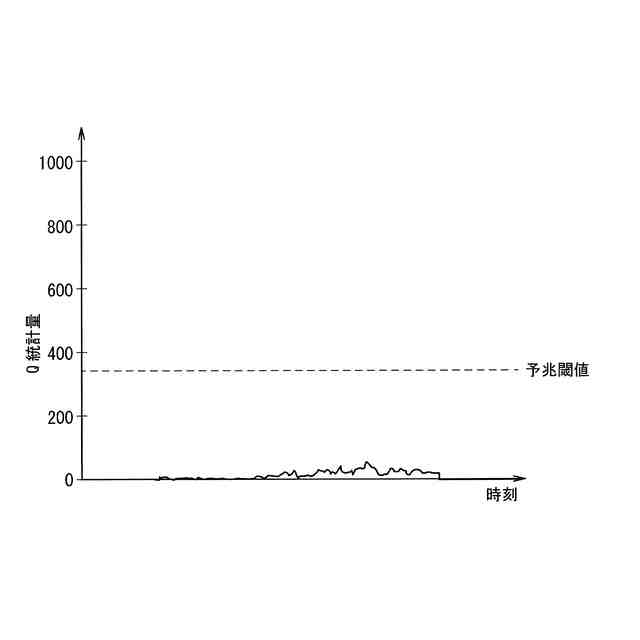

図６の温度データを用いて算出されたＱ統計量のグラフである。

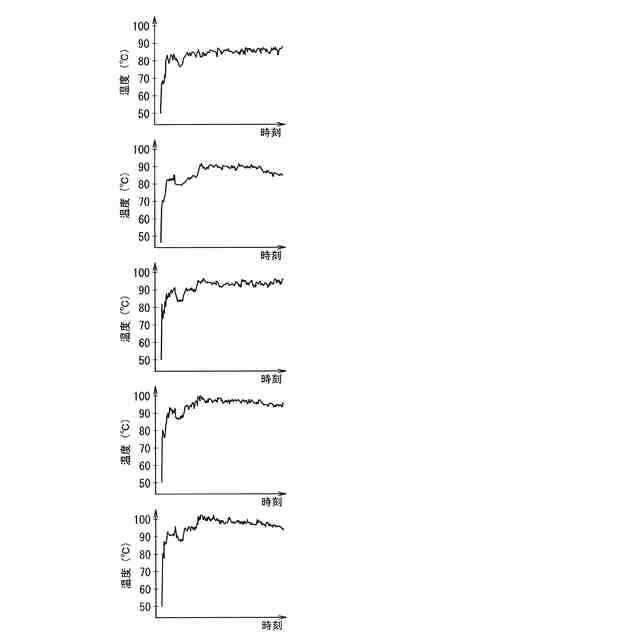

図２の温度センサで検出された温度データの例を示すグラフである。

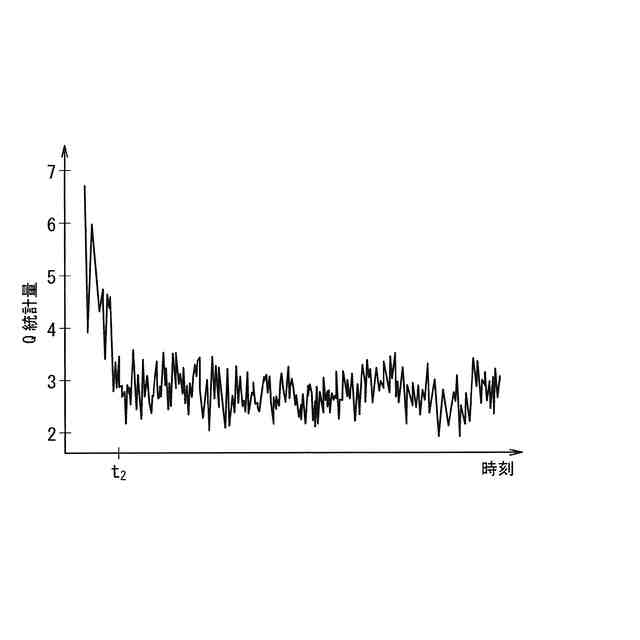

正常な図８の温度データを用いて算出されたＱ統計量のグラフである。
図８の１つの温度データを意図的にずらして算出されたＱ統計量のグラフである。
図１の１つの温度データを意図的にずらし且つ意図的にバラツキを与えて算出されたＱ統計量のグラフである。
【発明を実施するための形態】
【００１０】
以下に、本発明の異常検出方法の実施形態について図面を参照して詳細に説明する。以下に示す実施形態は、本発明の技術的思想を具体化するための装置や方法を例示するものであって、本発明の技術的思想は、構成部品の材質、形状、構造、配置等を下記の実施形態に特定するものではない。また、図面は模式的なものである。そのため、厚みと平面寸法との関係、比率等は現実のものとは異なることに留意すべきであり、図面相互間においても互いの寸法の関係や比率が異なる部分が含まれている。
（【００１１】以降は省略されています）
