公開番号2025040794
公報種別公開特許公報(A)
公開日2025-03-25
出願番号2023147822
出願日2023-09-12
発明の名称車両駆動装置
出願人本田技研工業株式会社
代理人個人,個人
主分類F16H 57/031 20120101AFI20250317BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】種々の車両に適用可能な車両駆動装置を提供する。
【解決手段】車両駆動装置100は、走行駆動源であるモータ11,12と、トルクが入力される入力軸、入力軸の回転を変速する変速機構21および入力軸と変速機構21とを収容する変速機ケース20を有する変速機2と、変速機ケース20の外部において入力軸と同軸上に延在し、入力軸に連結された回転軸15と、変速機ケース20に取り付けられ、回転軸15を回転可能に支持するケース14と、ケース14に取り付けられ、モータ11,12を支持するホルダ13と、モータ11,12のトルクを回転軸15に伝達する動力伝達部と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
車両の走行駆動源である電動機と、
トルクが入力される入力軸と、前記入力軸の回転を変速する変速機構と、前記入力軸と前記変速機構とを収容する変速機ケースと、を有する変速機と、
前記変速機ケースの外部において前記入力軸と同軸上に延在し、前記入力軸に連結された回転軸と、
前記変速機ケースに取り付けられ、前記回転軸を回転可能に支持する第１支持部と、
前記第１支持部に取り付けられ、前記電動機を支持する第２支持部と、
前記電動機のトルクを前記回転軸に伝達する動力伝達部と、を備えることを特徴とする車両駆動装置。
続きを表示（約 960 文字）【請求項２】
請求項１に記載の車両駆動装置において、
前記電動機は、第１電動機と第２電動機とを含み、
前記動力伝達部は、前記第１電動機のトルクを前記回転軸の第１部位に伝達する第１動力伝達部と、前記第２電動機のトルクを、前記第１部位よりも前記入力軸までの距離が短い前記回転軸の第２部位に伝達する第２動力伝達部と、を含むことを特徴とする車両駆動装置。
【請求項３】
請求項２に記載の車両駆動装置において、
前記第１動力伝達部は、前記第１電動機のトルクが出力される第１出力部と前記回転軸の前記第１部位との間に掛け回された無端式の第１帯状部材を有し、
前記第２動力伝達部は、前記第２電動機のトルクが出力される第２出力部と前記回転軸の前記第２部位との間に掛け回された無端式の第２帯状部材を有し、
前記第１支持部は、前記第１帯状部材が通過するように形成された第１通過部と、前記第２帯状部材が通過するように形成された第２通過部と、を有することを特徴とする車両駆動装置。
【請求項４】
請求項３に記載の車両駆動装置において、
前記第１通過部および前記第２通過部は、それぞれ前記第１支持部の端部に設けられた切り欠きにより構成されることを特徴とする車両駆動装置。
【請求項５】
請求項２～４のいずれか１項に記載の車両駆動装置において、
前記第１支持部と前記回転軸との間に介装され、前記回転軸を前記第１支持部から回転可能に支持する単一の回転軸支持部をさらに備え、
前記変速機は、前記入力軸を回転可能に支持する軸方向複数の入力軸支持部をさらに有し、
前記回転軸の軸方向一端部は、前記入力軸の軸方向一端部にトルク伝達可能に嵌合され、
前記回転軸支持部は、前記回転軸の軸方向一端部と前記第２部位との間に設けられることを特徴とする車両駆動装置。
【請求項６】
請求項１～４のいずれか１項に記載の車両駆動装置において、
前記第２支持部と車体との間に介装され、前記第２支持部に取り付けられる第１取付部と前記車体に取り付けられる第２取付部とを有する第３支持部をさらに備えることを特徴とする車両駆動装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、走行駆動源として電動機を有する車両駆動装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
この種の装置として、従来、変速機ケースに収容された変速機構にモータのトルクが入力されるようにした装置が知られている（例えば特許文献１参照）。特許文献１記載の装置では、変速機ケースに上方に膨出する膨出部が設けられ、膨出部の側方にモータが配置されるとともに、膨出部を介してモータのトルクが変速機構に入力される。
【先行技術文献】
【特許文献】
【０００３】
特許第７２３８３８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、コストの低下を図るためには、装置の汎用性を高めることが好ましい。しかしながら、上記特許文献１記載の装置は、変速機ケースに膨出部を設けて変速機ケースを構成するため、装置の汎用性が低く、コストの増加を招く。
【課題を解決するための手段】
【０００５】
本発明の一態様である車両駆動装置は、車両の走行駆動源である電動機と、トルクが入力される入力軸と、入力軸の回転を変速する変速機構と、入力軸と変速機構とを収容する変速機ケースと、を有する変速機と、変速機ケースの外部において入力軸と同軸上に延在し、入力軸に連結された回転軸と、変速機ケースに取り付けられ、回転軸を回転可能に支持する第１支持部と、第１支持部に取り付けられ、電動機を支持する第２支持部と、電動機のトルクを回転軸に伝達する動力伝達部と、を備える。
【発明の効果】
【０００６】
本発明によれば、車両駆動装置の汎用性を高めることができ、コストの低下を図ることができる。
【図面の簡単な説明】
【０００７】
本発明の実施形態に係る車両駆動装置が適用される車両の側面図。
図１の矢視II図。

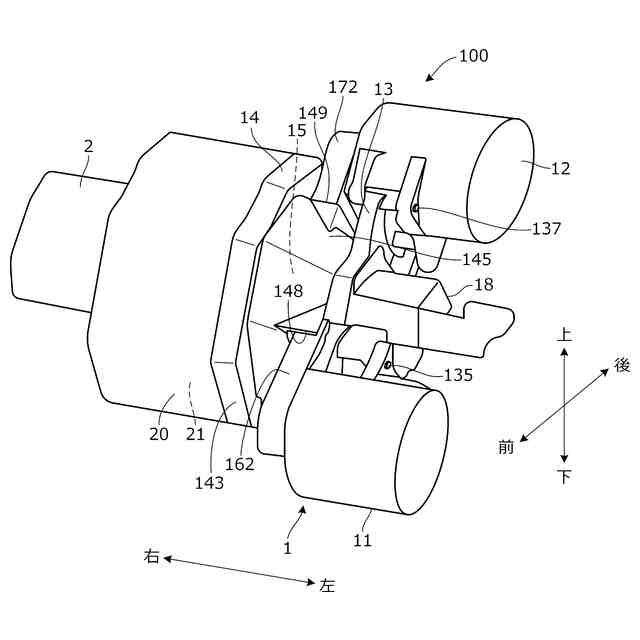

本発明の実施形態に係る車両駆動装置の全体構成を示す斜視図。
本発明の実施形態に係る車両駆動装置の全体構成を示す側面図。
本発明の実施形態に係る車両駆動装置の一部である駆動ユニットの分解斜視図。
図５の駆動ユニットの要部断面図。
図５の駆動ユニットを構成するケースの斜視図。
図７Ａとは異なる方向から見たケースの斜視図。
図５の駆動ユニットを構成するホルダの斜視図。
図５の駆動ユニットを構成するブラケットの斜視図。
図５の駆動ユニットの回転軸と変速機の入力軸との連結部の構成を示す断面図。
【発明を実施するための形態】
【０００８】
以下、図１～図１０を参照して本発明の実施形態について説明する。本発明の実施形態に係る車両駆動装置は、車両を走行駆動するための装置であり、乗用車、トラック、作業車両等、各種車両に適用することができる。以下では、一例として、四輪のトラックに車両駆動装置を適用する例を説明する。
【０００９】
図１は、本発明の実施形態に係る車両駆動装置１００が搭載された車両（トラック）２００の側面図であり、図２は、車両駆動装置１００の概略構成を示す車両２００の底面図（図１の矢視II図）である。なお、図１，２には、車両２００の前後方向（長さ方向）、左右方向（幅方向）および上下方向（高さ方向）を矢印で示す。
【００１０】
図１に示すように、車両２００は、左右一対の前輪２０１と、左右一対の後輪２０２と、前輪２０１の上方に配置されたキャビン２０３と、車両２００の骨格を形成するシャーシ（車体フレーム）２０４と、シャーシ２０４の上方に配置された荷台２０５と、を有する。車両２００は、前輪２０１を従動輪、後輪２０２を駆動輪として構成された後輪駆動車であり、車両駆動装置１００により後輪２０２が駆動される。車両駆動装置１００は、シャーシ２０４の下方、かつ、後輪２０２の近傍に配置される。
（【００１１】以降は省略されています）
