公開番号2025036452
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2024220090,2024042478
出願日2024-12-16,2015-09-03
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20250306BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】、安定した樹脂の硬化が可能となる表示装置等を提供する。
【解決手段】同一基板上に第1の回路と第2の回路が設けられた表示装置であって、第1
の回路は、表示を行う機能を有し、第2の回路は、第1の回路を駆動する機能を有し、第
2の回路は、トランジスタと、容量素子と、を有し、トランジスタは、第1の絶縁体層上
に設けられた酸化物半導体層を有し、容量素子は、第1の導電層と、第2の絶縁層と、第
2の導電層と、を有し、第1の導電層は、第1の絶縁体層上に設けられ、トランジスタの
ソースまたはドレインの一方は、第2の導電層と電気的に接続され、第1の導電層は、酸
化物半導体層と同一の金属元素を有する構成とする。

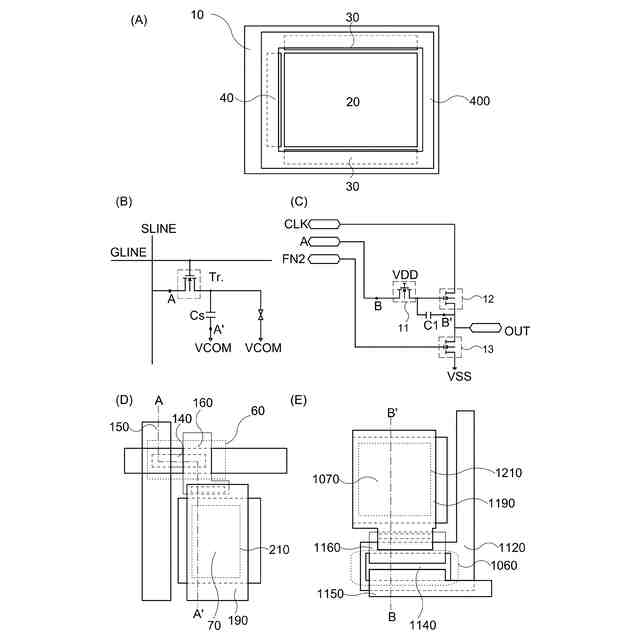

【選択図】図1
特許請求の範囲【請求項１】
画素と、ゲートドライバと、接着層と、を有する表示装置であって、
前記ゲートドライバは、トランジスタと、容量素子と、を有し、
前記トランジスタは、チャネル形成領域に酸化物半導体層を有し、
前記容量素子は、前記酸化物半導体層と同一の金属元素を有する第１の導電層と、絶縁層と、第２の導電層と、を有し、
前記第２の導電層は、前記第１の導電層の上方に位置する領域を有し、

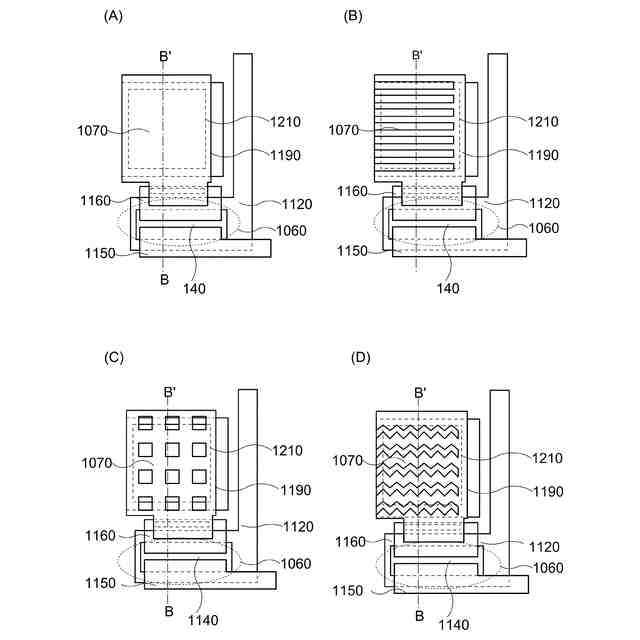

前記第２の導電層は、複数の切り欠いた部分を有し、
前記第２の導電層は、前記接着層と接する領域を有する表示装置。
続きを表示（約 130 文字）【請求項２】
請求項１において、
前記第１及び第２の導電層は、インジウム、亜鉛及び錫から選ばれた少なくとも一を有する表示装置。
【請求項３】
請求項１または２において、
前記絶縁層は、窒素と、シリコンと、を有する表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示装置に関する。
続きを表示（約 1,000 文字）【０００２】
なお本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明の技
術分野は、物、方法、または、製造方法に関するものである。または、本発明の一態様は
、プロセス、マシン、マニュファクチャ、または、組成物（コンポジション・オブ・マタ
ー）に関するものである。そのため、より具体的に本明細書で開示する本発明の一態様の
技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、それらの駆
動方法、または、それらの製造方法、を一例として挙げることができる。
【背景技術】
【０００３】
同一基板内に表示領域（画素部）と周辺回路（駆動部）を有した表示装置が普及している
。例えば、特許文献１には、酸化物半導体を用いたトランジスタを表示領域および周辺回
路に採用した技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－１２３８６１
【発明の概要】
【発明が解決しようとする課題】
【０００５】
たとえば、液晶素子を用いた、同一基板内に表示領域（画素部）と周辺回路（駆動部）を
有した表示装置の作製において、一方の基板と他方の基板を、樹脂を用いて接着が行われ
る。樹脂は、基板に形成後、さまざまな方法で硬化がなされるが、接着させるには、樹脂
の十分な硬化が必要とされる。
【０００６】
本発明の一態様は、安定した樹脂の硬化が可能となる表示装置等を提供することを課題の
一つとする。
【０００７】
または、本発明の一態様は、安価で生産性を向上させることができる表示装置等を提供す
ることを課題の一とする。
【０００８】
または、本発明の一態様は、容量部の面積を大きくすることなく、容量を増大させること
ができる表示装置等を提供することを課題の一とする。
【０００９】
または、本発明の一態様は、高精細な表示装置を提供することを課題の一とする。
【００１０】
または、本発明の一態様は、軽量な表示装置を提供することを課題の一とする。
（【００１１】以降は省略されています）
