公開番号2025035888
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2023143212
出願日2023-09-04
発明の名称保温装置
出願人ニチアス株式会社
代理人弁理士法人平和国際特許事務所
主分類F16L 59/147 20060101AFI20250307BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】断熱対象物からの熱伝導、特に、エンドクロージャー部における熱伝導をより低減する。
【解決手段】断熱対象物の外周面を取り囲む分割構造とされた保温装置1であって、保温装置1を構成する分割体10は、断熱対象物の外周面に沿って湾曲するように成形されたインナーケース11部及びアウタープレート部12と、周方向側の端面に配設されたサイドクロージャー部13と、長手方向側の端面に配設されたエンドクロージャー部14とを含むケーシングを備え、エンドクロージャー部14は、インナープレート部11とアウタープレート部12のそれぞれの湾曲した端縁に対応させて、内側端縁と外側端縁とが円弧状に形成されるとともに、厚み方向に貫通する複数の貫通穴30が設けられた平板状の部材からなり、エンドクロージャー部14の両側端縁側を除く内側端縁と外側端縁との間で、貫通穴30が設けられていない非貫通部が直線状に連続しない。
【選択図】図6
特許請求の範囲【請求項１】
断熱対象物の外周面を取り囲むように、複数の分割体が組み合わされて配設される分割構造とされた保温装置であって、
前記分割体は、断熱対象物の外周面に沿って湾曲するように成形されたインナープレート部及びアウタープレート部と、周方向側の端面に配設されたサイドクロージャー部と、長手方向側の端面に配設されたエンドクロージャー部とを含むケーシングを備え、
前記エンドクロージャー部は、前記インナープレート部と前記アウタープレート部のそれぞれの湾曲した端縁に対応させて、内側端縁と外側端縁とが円弧状に形成されるとともに、厚み方向に貫通する複数の貫通穴が設けられた平板状の部材からなり、前記エンドクロージャー部の両側端縁側を除く前記内側端縁と前記外側端縁との間で、前記貫通穴が設けられていない非貫通部が直線状に連続しないことを特徴とする保温装置。
続きを表示（約 400 文字）【請求項２】
前記貫通穴は、長円状又は矩形状の長穴形状となるように設けられている請求項１に記載の保温装置。
【請求項３】
前記貫通穴は、前記内側端縁又は前記外側端縁に沿った円弧状の辺を有する請求項２に記載の保温装置。
【請求項４】
複数の前記貫通穴が互いの延長線上に並んだ複数の列が、前記内側端縁又は前記外側端縁と同心状に配列された請求項３に記載の保温装置。
【請求項５】
前記エンドクロージャー部の内側に、前記エンドクロージャー部よりも軽量な仕切り部が積層されている請求項１～４のいずれか一項に記載の保温装置。
【請求項６】
前記ケーシングの少なくとも一部は非金属製である請求項１～４のいずれか一項に記載の保温装置。
【請求項７】
前記エンドクロージャー部は非金属製である請求項１～４のいずれか一項に記載の保温装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、保温装置、特に、配管等の断熱対象物の外周面を取り囲むように、複数の分割体が組み合わされて配設される分割構造とされた保温装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
例えば、特許文献１は、原子力発電設備や実験用原子炉その他の各種原子力関連設備における配管等の断熱対象物の外周面に沿わせて配設可能な金属被覆断熱装置を開示する。特許文献１が開示する金属被覆断熱装置は、保温装置、特に金属反射型保温装置とも称されるものであり（特許文献２参照）、金属製のケーシング内に、複数枚の金属薄板が積層して配設されている。これによって、ケーシング内の空気の対流などによる熱伝導を小さくするとともに、金属薄板により輻射伝熱を抑制することによって、断熱性能が発揮されるように構成されている。
【０００３】
また、かかる保温装置は、配管等の外周面を取り囲むように、複数の分割体が組み合わされて配設される分割構造とされているが、配管等に対して周方向側の端面と長手方向側の端面とには、ケーシングの一部として、それぞれサイドクロージャー部、エンドクロージャー部が配設されている。そして、特許文献１にあっては、サイドクロージャー部（第１端面部）とエンドクロージャー部（第２端面部）とに多数の丸穴を設けるなどして、配管等の断熱対象物からの熱伝導が低減されるようにしている。
【先行技術文献】
【特許文献】
【０００４】
特許第５９４８３７７号公報
特開平９―２５０６８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明者らは、上記背景技術に鑑みて、断熱対象物からの熱伝導、特に、エンドクロージャー部における熱伝導をより低減するべく鋭意検討を重ねた結果、本発明を完成するに至った。
【課題を解決するための手段】
【０００６】
本発明に係る保温装置は、断熱対象物の外周面を取り囲むように、複数の分割体が組み合わされて配設される分割構造とされた保温装置であって、前記分割体は、断熱対象物の外周面に沿って湾曲するように成形されたインナープレート部及びアウタープレート部と、周方向側の端面に配設されたサイドクロージャー部と、長手方向側の端面に配設されたエンドクロージャー部とを含むケーシングを備え、前記エンドクロージャー部は、前記インナープレート部と前記アウタープレート部のそれぞれの湾曲した端縁に対応させて、内側端縁と外側端縁とが円弧状に形成されるとともに、厚み方向に貫通する複数の貫通穴が設けられた平板状の部材からなり、前記エンドクロージャー部の両側端縁側を除く前記内側端縁と前記外側端縁との間で、前記貫通穴が設けられていない非貫通部が直線状に連続しない構成としてある。
【発明の効果】
【０００７】
本発明によれば、断熱対象物からの熱伝導、特に、エンドクロージャー部における熱伝導をより低減させることができる。
【図面の簡単な説明】
【０００８】

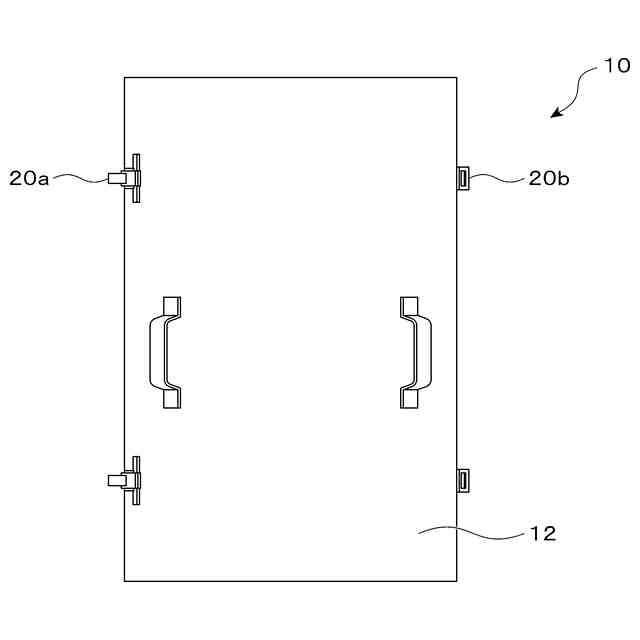

本発明の第一実施形態に係る保温装置の概略を示す正面図である。
本発明の第一実施形態に係る保温装置の概略を示す背面図である。
本発明の第一実施形態に係る保温装置の概略を示す左側面図である。

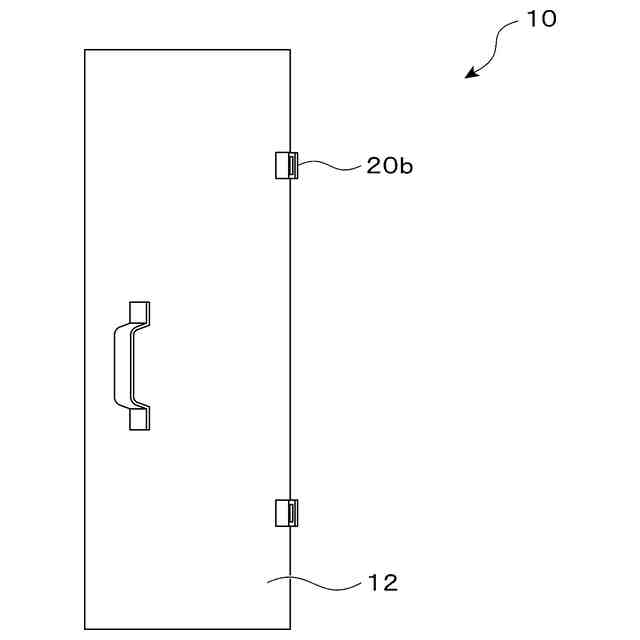

本発明の第一実施形態に係る保温装置の概略を示す右側面図である。
本発明の第一実施形態に係る保温装置の概略を示す平面図である。

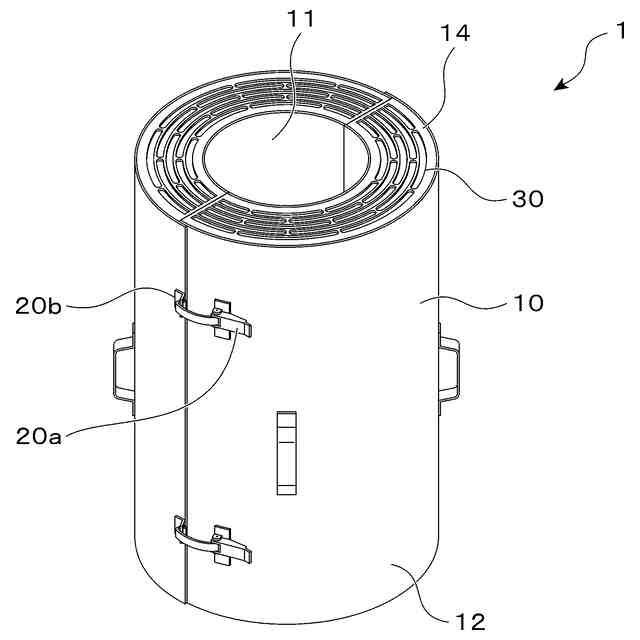

本発明の第一実施形態に係る保温装置の概略を示す斜視図である。
本発明の第一実施形態に係る保温装置において、エンドクロージャー部を取り外した状態を示す斜視図である。

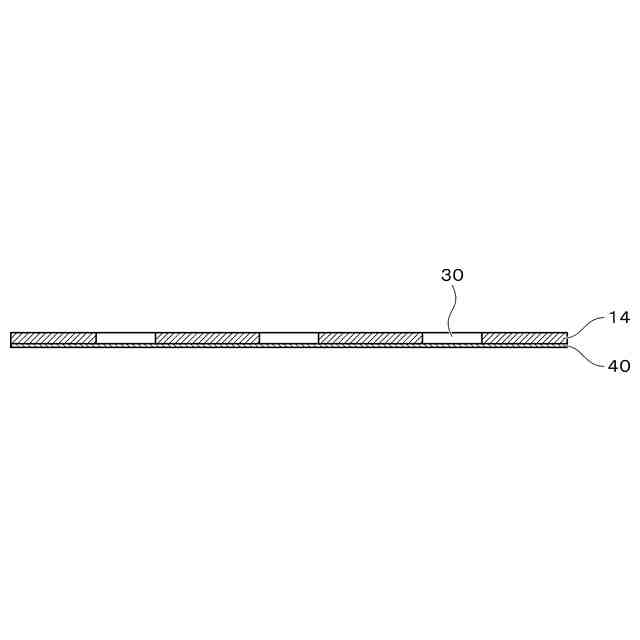

図７のＡ－Ａ線拡大断面図である。
本発明の第二実施形態に係る保温装置の概略を示す正面図である。
本発明の第二実施形態に係る保温装置の概略を示す背面図である。
本発明の第二実施形態に係る保温装置の概略を示す左側面図である。
本発明の第二実施形態に係る保温装置の概略を示す右側面図である。
本発明の第二実施形態に係る保温装置の概略を示す平面図である。
本発明の第二実施形態に係る保温装置の概略を示す斜視図である。
本発明の第二実施形態に係る保温装置において、エンドクロージャー部を取り外した状態を示す斜視図である。
図１５のＢ－Ｂ線拡大断面図である。
本発明の第三実施形態に係る保温装置の概略を示す正面図である。
本発明の第三実施形態に係る保温装置の概略を示す背面図である。
本発明の第三実施形態に係る保温装置の概略を示す左側面図である。
本発明の第三実施形態に係る保温装置の概略を示す右側面図である。
本発明の第三実施形態に係る保温装置の概略を示す平面図である。
本発明の第三実施形態に係る保温装置の概略を示す斜視図である。
本発明の第三実施形態に係る保温装置において、エンドクロージャー部を取り外した状態を示す斜視図である。
図２３のＣ－Ｃ線拡大断面図である。
図５の要部拡大図である。
【発明を実施するための形態】
【０００９】
以下、本発明の好ましい実施形態について、図面を参照しながら説明する。
【００１０】
本実施形態に係る保温装置１は、例えば、原子力発電設備や実験用原子炉その他の各種原子力関連設備における配管等の断熱対象物の外周面を取り囲むように、複数の分割体１０が組み合わされて配設される分割構造とされている。
（【００１１】以降は省略されています）
