公開番号2025035648
公報種別公開特許公報(A)
公開日2025-03-14
出願番号2023142831
出願日2023-09-04
発明の名称成形機
出願人東洋機械金属株式会社
代理人弁理士法人武和国際特許事務所
主分類B29C 45/76 20060101AFI20250307BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】複数の条件データそれぞれに含まれる設定値を容易に比較できる成形機を提供する。
【解決手段】成形機は、型締された金型のキャビティ内に成形材料を射出する射出装置と、情報を表示する表示装置と、各々が複数の設定値を含む複数の条件データを記憶可能なメモリと、メモリに記憶された複数の条件データのうちから予め選択された選択条件データに従って、射出装置を制御する制御装置とを備える。制御装置は、選択条件データに含まれる複数の設定値を表示装置に一覧表示する選択条件表示処理と、選択条件データと異なる条件データである待機条件データに含まれる複数の設定値を表示装置に一覧表示する待機条件表示処理とを選択的に実行する。制御装置は、待機条件表示処理において、表示装置に一覧表示した複数の設定値のうち、選択条件データと同一の設定値と、選択条件データと異なる設定値とを、異なる態様で表示する。
【選択図】図8
特許請求の範囲【請求項１】
型締された金型のキャビティ内に成形材料を射出する射出装置と、
情報を表示する表示装置と、
各々が複数の設定値を含む複数の条件データを記憶可能なメモリと、
前記メモリに記憶された複数の前記条件データのうちから予め選択された選択条件データに従って、前記射出装置を制御する制御装置とを備える成形機において、
前記制御装置は、
前記選択条件データに含まれる複数の前記設定値を前記表示装置に一覧表示する選択条件表示処理と、
前記選択条件データと異なる前記条件データである待機条件データに含まれる複数の前記設定値を前記表示装置に一覧表示する待機条件表示処理とを選択的に実行し、
前記待機条件表示処理において、前記表示装置に一覧表示した複数の前記設定値のうち、前記選択条件データと同一の前記設定値と、前記選択条件データと異なる前記設定値とを、異なる態様で表示することを特徴とする成形機。
続きを表示（約 670 文字）【請求項２】
オペレータによる入力操作を受け付ける入力装置を備え、
前記制御装置は、
前記選択条件表示処理において、前記設定値を変更する入力操作を前記入力装置を通じて受け付けた場合に、当該入力操作に従って前記メモリに記憶された前記選択条件データを更新し、
前記待機条件表示処理において、前記設定値を変更する入力操作を受け付けないことを特徴とする請求項１に記載の成形機。
【請求項３】
前記メモリは、複数の前記待機条件データを記憶し、
前記制御装置は、
前記メモリに記憶された複数の前記待機条件データのうちの１つを選択する入力操作を前記入力装置を通じて受け付ける選択処理と、
前記選択処理で選択された前記待機条件データに含まれる複数の前記設定値を前記表示装置に一覧表示する前記待機条件表示処理とを実行することを特徴とする請求項２に記載の成形機。
【請求項４】
前記制御装置は、前記選択条件表示処理及び前記待機条件表示処理を切り替える入力操作を前記入力装置を通じて受け付けることを特徴とする請求項２に記載の成形機。
【請求項５】
オペレータによる入力操作を受け付ける入力装置を備え、
前記制御装置は、前記待機条件表示処理において、前記選択条件データと同一の前記設定値と、前記選択条件データと異なる前記設定値とを、異なる表示態様にするか否かを切り替える入力操作を前記入力装置を通じて受け付けることを特徴とする請求項１に記載の成形機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、成形材料を金型に射出して成形品を成形する成形機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来より、型締された金型のキャビティ内に成形材料を射出する成形機が知られている。このような成形機では、成形材料を射出する動作を最適化するために、金型や成形材料の種類に合わせて成形条件を設定している。
【０００３】
最適な成形条件を導き出すには、複数の設定値を微調整しながら射出成形を繰り返す必要がある。そこで、特許文献１には、複数の成形条件をディスプレイに一覧表示して比較検討する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－０７７０７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年、成形機の動作を細かく制御するために、成形条件を構成する設定値の数が増加する傾向にある。そのため、特許文献１のように、複数の成形条件をディスプレイに一覧表示しようとすると、文字（数字）が細かくなって比較しにくいという課題がある。
【０００６】
本発明は、このような従来技術の課題を解決するためになされたものであり、その目的は、複数の条件データそれぞれに含まれる設定値を容易に比較できる成形機を提供することにある。
【課題を解決するための手段】
【０００７】
本発明は、前記課題を解決するため、型締された金型のキャビティ内に成形材料を射出する射出装置と、情報を表示する表示装置と、各々が複数の設定値を含む複数の条件データを記憶可能なメモリと、前記メモリに記憶された複数の前記条件データのうちから予め選択された選択条件データに従って、前記射出装置を制御する制御装置とを備える成形機において、前記制御装置は、前記選択条件データに含まれる複数の前記設定値を前記表示装置に一覧表示する選択条件表示処理と、前記選択条件データと異なる前記条件データである待機条件データに含まれる複数の前記設定値を前記表示装置に一覧表示する待機条件表示処理とを選択的に実行し、前記待機条件表示処理において、前記表示装置に一覧表示した複数の前記設定値のうち、前記選択条件データと同一の前記設定値と、前記選択条件データと異なる前記設定値とを、異なる態様で表示することを特徴とする。
【発明の効果】
【０００８】
本発明によると、複数の条件データそれぞれに含まれる設定値を容易に比較できる成形機を得ることができる。
【図面の簡単な説明】
【０００９】
本実施形態に係る射出成形機の側面図である。
射出成形機のハードウェアブロック図である。
外部記憶装置に記憶された複数の条件データのデータ例である。
表示入力装置に表示される画面の画面遷移図である。
条件データ選択画面の画面例である。
待機条件プレビュー画面の画面例である。
選択条件プレビュー画面の画面例である。

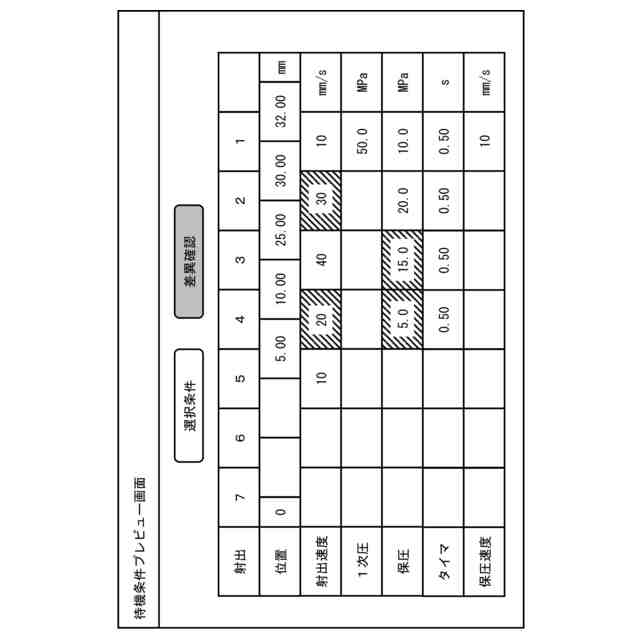

選択条件データと相違する設定値の表示態様を異ならせた待機条件プレビュー画面の画面例である。
【発明を実施するための形態】
【００１０】
以下、本発明に係る射出成形機１０を図面に基づいて説明する。射出成形機１０は、金型内に計量された成形材料を射出して、射出成形品を成形（以下、「射出成形」と表記する。）する装置である。但し、成形機の具体例は射出成形機１０に限定されず、金型内に溶湯金属（成形材料）を射出して、成形品を成形する電動ダイカストマシンでもよい。
（【００１１】以降は省略されています）
