公開番号2025035505
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023142589
出願日2023-09-01
発明の名称積層体、カード、及びパスポート
出願人三菱ケミカル株式会社
代理人個人,個人
主分類B32B 27/36 20060101AFI20250306BHJP(積層体)
要約【課題】フィルムの廃棄をする必要がなく、ホログラム層に対するダメージを低減可能な積層体を提供すること。

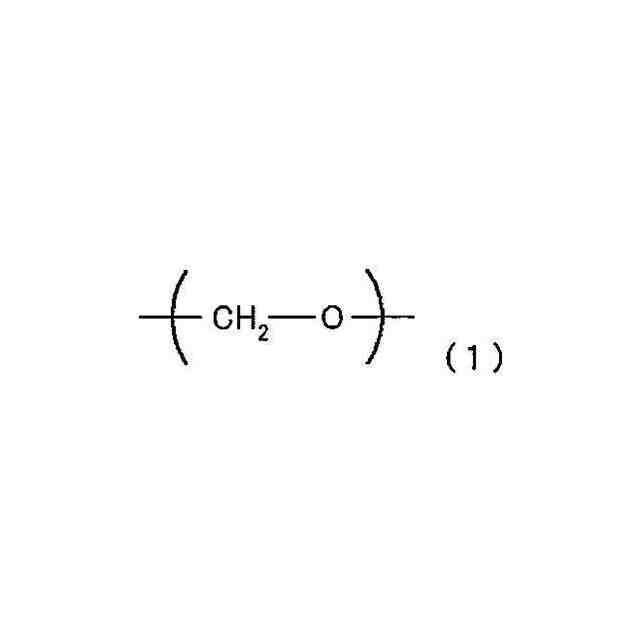

【解決手段】ホログラム層の一方の面に樹脂シートAが積層された積層体であって、樹脂シートAが、構造の一部に下記式(1)で表される部位を有するジヒドロキシ化合物に由来する構造単位(A1)を有するポリカーボネート樹脂(A)を含む樹脂組成物Aからなる、積層体である。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025035505000010.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">15</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">47</com:WidthMeasure> </com:Image>
但し、前記式(1)で表される部位が-CH₂-O-Hの一部である場合を除く。
【選択図】なし
特許請求の範囲【請求項１】
ホログラム層の一方の面に樹脂シートＡが積層された積層体であって、樹脂シートＡが、構造の一部に下記式（１）で表される部位を有するジヒドロキシ化合物に由来する構造単位（Ａ１）を有するポリカーボネート樹脂（Ａ）を含む樹脂組成物Ａからなる、積層体。
JPEG
15
47
但し、前記式（１）で表される部位が－ＣＨ
２
－Ｏ－Ｈの一部である場合を除く。
続きを表示（約 760 文字）【請求項２】
前記ホログラム層の他方の面に樹脂シートＢが積層され、該樹脂シートＢがポリカーボネート樹脂を含む樹脂組成物Ｂからなる、請求項１に記載の積層体。
【請求項３】
前記樹脂組成物Ｂが、構造の一部に下記式（１）で表される部位を有するジヒドロキシ化合物に由来する構造単位（Ａ１）を有するポリカーボネート樹脂（Ａ）を含む樹脂組成物Ａである、請求項２に記載の積層体。
JPEG
15
47
但し、前記式（１）で表される部位が－ＣＨ
２
－Ｏ－Ｈの一部である場合を除く。
【請求項４】
前記樹脂シートＡを構成する樹脂組成物Ａが無機充填剤を含有する、請求項１に記載の積層体。
【請求項５】
前記樹脂シートＢを構成する樹脂組成物Ｂが無機充填剤を含有する、請求項２に記載の積層体。
【請求項６】
前記無機充填剤が金属酸化物である、請求項４又は５に記載の積層体。
【請求項７】
前記無機充填剤が酸化チタンである、請求項４又は５に記載の積層体。
【請求項８】
前記無機充填剤の含有量が、前記樹脂組成物Ａ又は樹脂組成物Ｂ中のそれぞれの樹脂成分１００質量部に対して５質量部以上９０質量部以下である、請求項４又は５に記載の積層体。
【請求項９】
前記樹脂シートＢを構成する樹脂組成物Ｂが発色剤を含む、請求項２に記載の積層体。
【請求項１０】
前記発色剤の含有量が、前記樹脂組成物Ｂ中の樹脂成分１００質量部に対して０．０１質量部以上である、請求項９に記載の積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、積層体、カード、及びパスポートに関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
従来から、カードまたはパスポートにはホログラム画像（レリーフタイプの回折格子パターン，ＯＶＤ（Optical Variable Device）パターンを含めた総称として、以後「ホログラム」と称する。）をホットスタンプにより転写形成して、装飾効果、偽造防止効果を付与することを目的としたホログラム転写箔が多用されている（例えば、特許文献１参照）。
ホログラム転写箔は、一般的には、基材、剥離層、ホログラム形成層、反射層（保護層）、接着層からなる層から構成され、基材と剥離層の界面で剥離して剥離層以降の層が転写層として被転写体（例えば、コアシート）に転移して転写形成が行なわれ、剥離層は転写層の保護層として機能する場合が多い。基材にＰＥＴフィルムを用いた場合、剥離層から剥がされた後、ＰＥＴフィルムは廃棄され、別の透明樹脂シートをホログラム形成層の保護用として、貼合される場合があった。
【０００３】
ところで、カード、パスポート等は、樹脂フィルムを複数枚積層して熱プレスで一体化して製造されるのが一般的である。層構成としては、例えば、一対のオーバーシートの間に複数層のコアシートが積層された構造や、この構造にさらにオーバーシートとコアシートの間にレーザーマーキングシートなどが設けられた構造を有しており、製品全体に占めるコアシートの厚み比率が高いことが一般的である。そして、このコアシートには隠蔽性が求められ、酸化チタン等の充填材を配合することが一般的に行われている。
また、装飾効果、偽造防止効果を付与するために、層構成中にホログラム層を有する積層体が要望されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－２１４１７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述のような層構成中にホログラム層を有する積層体を製造するに際しては、前記ホログラム転写箔を使用することが行われるが、基材にＰＥＴフィルム用いた場合には、ＰＥＴフィルムを必ず廃棄しなければならないという問題があった。さらに、ホログラム層とコアシートとの接着に関して、コアシートとして、従来からカード、パスポート等に使用されるポリカーボネート樹脂シートを使用する場合、１７０℃以上の高温プレスが必要となり、ホログラム層が黄変する課題があった。また、ＰＥＴフィルムを使用せずに、ホログラム層とポリカーボネート樹脂シートを直接接着させる場合は、ＰＥＴフィルムを廃棄しなくて良くなるが、高温プレスによるホログラム層の黄変は、解決することができなかった。
【０００６】
そこで、本発明は、特定構成の樹脂シートを用いた積層体を構成単位とすることで、フィルムの廃棄をする必要がなく、ホログラム層に対するダメージを低減可能な積層体を提供することを課題とする。
【課題を解決するための手段】
【０００７】

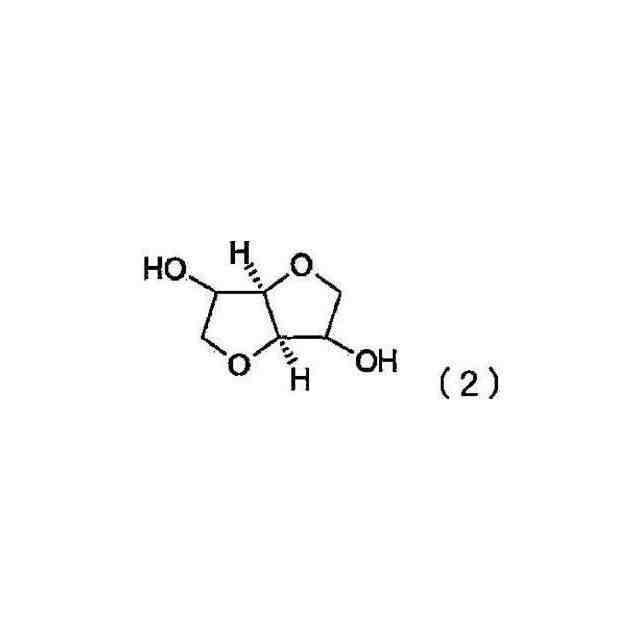

本発明者は、鋭意検討の結果、イソソルバイドなどの特定のジヒドロキシ化合物に由来する構造単位を有するポリカーボネート樹脂を含有する樹脂組成物からなる樹脂シートとホログラム層とを組み合わせることで、上記課題を解決できることを見出し、以下の本発明を完成させた。すなわち、本発明は、以下の［１］～［１６］を提供する。
【０００８】
［１］ホログラム層の一方の面に樹脂シートＡが積層された積層体であって、樹脂シートＡが、構造の一部に下記式（１）で表される部位を有するジヒドロキシ化合物に由来する構造単位（Ａ１）を有するポリカーボネート樹脂（Ａ）を含む樹脂組成物Ａからなる、積層体。
JPEG
15
47
但し、前記式（１）で表される部位が－ＣＨ
２
－Ｏ－Ｈの一部である場合を除く。
［２］前記ホログラム層の他方の面に樹脂シートＢが積層され、該樹脂シートＢがポリカーボネート樹脂を含む樹脂組成物Ｂからなる、上記［１］に記載の積層体。
［３］前記樹脂組成物Ｂが、構造の一部に下記式（１）で表される部位を有するジヒドロキシ化合物に由来する構造単位（Ａ１）を有するポリカーボネート樹脂（Ａ）を含む樹脂組成物Ａである、上記［２］に記載の積層体。
JPEG
15
47
但し、前記式（１）で表される部位が－ＣＨ
２
－Ｏ－Ｈの一部である場合を除く。
［４］前記樹脂シートＡを構成する樹脂組成物Ａが無機充填剤を含有する、上記［１］～［３］のいずれかに記載の積層体。
［５］前記樹脂シートＢを構成する樹脂組成物Ｂが無機充填剤を含有する、上記［２］～［４］のいずれかに記載の積層体。
［６］前記無機充填剤が金属酸化物である、上記［４］又は［５］に記載の積層体。
［７］前記無機充填剤が酸化チタンである、上記［４］又は［５］に記載の積層体。
［８］前記無機充填剤の含有量が、前記樹脂組成物Ａ又は樹脂組成物Ｂ中のそれぞれの樹脂成分１００質量部に対して５質量部以上９０質量部以下である、上記［４］～［７］のいずれかに記載の積層体。
［９］前記樹脂シートＢを構成する樹脂組成物Ｂが発色剤を含む、上記［２］～［８］のいずれかに記載の積層体。
［１０］前記発色剤の含有量が、前記樹脂組成物Ｂ中の樹脂成分１００質量部に対して０．０１質量部以上である、上記［９］に記載の積層体。
［１１］前記ポリカーボネート樹脂（Ａ）が、ジヒドロキシ化合物に由来する構造単位中、前記構造単位（Ａ１）を３０モル％以上含有する、上記［１］～［１０］のいずれかに記載の積層体。
［１２］前記ポリカーボネート樹脂（Ａ）が、ジヒドロキシ化合物に由来する構造単位中、前記構造単位（Ａ１）を８０モル％以下含有する、上記［１］～［１１］のいずれかに記載の積層体。
［１３］前記ポリカーボネート樹脂（Ａ）が、脂肪族ジヒドロキシ化合物及び脂環式ジヒドロキシ化合物からなる群から選択される少なくとも１種のジヒドロキシ化合物に由来し、かつ構造単位（Ａ１）以外の構造単位である構造単位（Ａ２）をさらに含む、上記［１］～［１２］のいずれかに記載の積層体。
［１４］前記ホログラム層がレリーフ型である、上記［１］～［１３］のいずれかに記載の積層体。
［１５］上記［１］～［１４］のいずれかに記載の積層体を有する、カードまたはパスポート。
［１６］前記ホログラム層と、前記樹脂シートＡ及び樹脂シートＢの少なくともいずれかとを１６０℃以下でプレスする、上記［１］～［１４］のいずれかに記載の積層体の製造方法。
【発明の効果】
【０００９】
本発明によれば、フィルムの廃棄をする必要がなく、ホログラム層に対するダメージを低減可能な積層体を提供することができる。
【図面の簡単な説明】
【００１０】
本発明の積層体を示す概念図である。
カードにおける層構成を示す模式図である。
カードにおける層構成を示す模式図である。
カードにおける層構成を示す模式図である。
パスポートにおける層構成を示す模式図である。
パスポートにおける層構成を示す模式図である。
パスポートにおける層構成を示す模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
