特許ウォッチ

公開番号2025105969
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025077178,2020156676
出願日2025-05-07,2020-09-17
発明の名称活性エネルギー線硬化性樹脂組成物、粘着剤組成物及び粘着剤
出願人三菱ケミカル株式会社
代理人個人,個人,個人
主分類C08F 299/06 20060101AFI20250703BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】植物由来の原料を用いてなるウレタン(メタ)アクリレート系化合物を用い、各種部材への密着性、とりわけ粘着剤とした際に良好な粘着力を有する活性エネルギー線硬化性樹脂組成物を提供すること。
【解決手段】ウレタン(メタ)アクリレート系化合物(A)を含有する活性エネルギー線硬化性樹脂組成物であって、ウレタン(メタ)アクリレート系化合物(A)が、ダイマー酸由来の構造部位を含有するポリエステルポリオール(a1)、多価イソシアネート(a2)および水酸基含有(メタ)アクリレート(a3)の反応生成物であり、数平均分子量が7000～25000であることを特徴とする活性エネルギー線硬化性樹脂組成物。
【選択図】なし
特許請求の範囲【請求項１】
ウレタン（メタ）アクリレート系化合物（Ａ）を含有する活性エネルギー線硬化性樹脂組成物であって、ウレタン（メタ）アクリレート系化合物（Ａ）が、ダイマー酸由来の構造部位を含有するポリエステルポリオール（ａ１）、多価イソシアネート（ａ２）および水酸基含有（メタ）アクリレート（ａ３）の反応生成物であり、数平均分子量が７０００～２５０００であり、
前記活性エネルギー線硬化性樹脂組成物を硬化したときのゲル分率が４０～８５質量％であることを特徴とする活性エネルギー線硬化性樹脂組成物。
続きを表示（約 640 文字）【請求項２】
前記多価イソシアネート（ａ２）が、脂肪族系多価イソシアネート及び脂環族系多価イソシアネートの少なくとも一方であることを特徴とする請求項１記載の活性エネルギー線硬化性樹脂組成物。
【請求項３】
前記ダイマー酸由来の構造部位を含有するポリエステルポリオール（ａ１）が、ダイマー酸と、１，３－プロパンジオール、１，４－ブタンジオール、１，６－ヘキサンジオール、ネオペンチルグリコールから選ばれる少なくとも一種のグリコールとの重縮合物であることを特徴とする請求項１または２記載の活性エネルギー線硬化性樹脂組成物。
【請求項４】
更に、エチレン性不飽和モノマー（Ｂ）を含有することを特徴とする請求項１～３のいずれか一項に記載の活性エネルギー線硬化性樹脂組成物。
【請求項５】
更に、光重合開始剤（Ｃ）を含有することを特徴とする請求項１～４のいずれか一項に記載の活性エネルギー線硬化性樹脂組成物。
【請求項６】
活性エネルギー線硬化性樹脂組成物の硬化物のガラス転移温度が－３０℃以上となることを特徴とする請求項１～５のいずれか一項に記載の活性エネルギー線硬化性樹脂組成物。
【請求項７】
請求項１～６のいずれかに記載の活性エネルギー線硬化性樹脂組成物からなることを特徴とする粘着剤組成物。
【請求項８】
請求項７に記載の粘着剤組成物が硬化されてなることを特徴とする粘着剤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、活性エネルギー線硬化性樹脂組成物に関するものであり、更に詳しくは植物由来の原料を用いてなるウレタン（メタ）アクリレート系化合物を含有し、各種部材への密着性、とりわけ粘着剤とした際に良好な粘着力を有する活性エネルギー線硬化性樹脂組成物に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来より、ポリエステルジオールやポリエーテルジオール等のジオール化合物、イソホロンジイソシアネート、ジフェニルメタンジイソシアネート等のジイソシアネート化合物及びヒドロキシエチルアクリレート等の水酸基含有（メタ）アクリレート化合物を反応させたウレタン（メタ）アクリレート系化合物は、活性エネルギー線硬化性樹脂組成物として知られており、塗料やコーティング剤、接着剤等の用途に使用されている。
【０００３】
しかしながら、多くのウレタン（メタ）アクリレート系化合物はそれらの原料を石油由来のもので構成されており、地球温暖化等の環境問題に配慮したものではないのが現状である。
また、植物由来の原料を用いたウレタン（メタ）アクリレート系化合物の研究も活発に行われている中で、植物由来の原料であるダイマー酸を使用したポリエステルポリオールを用いたウレタン（メタ）アクリレート系化合物が提案されている（例えば、特許文献１～３参照）。
【先行技術文献】
【特許文献】
【０００４】
特開平５－４３６３６号公報
特開２０１０－１００７１１号公報
特開平５－２６２８４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、これら上記特許文献１～３におけるウレタン（メタ）アクリレート系化合物を含有する活性エネルギー線硬化性樹脂組成物では、得られる粘着剤の粘着力に劣るものであり、環境対応と粘着物性の両立の点から更なる改良が求められるものであった。
【０００６】
そこで、本発明はこのような背景下において、植物由来の原料を用いてなるウレタン（メタ）アクリレート系化合物を用い、各種部材への密着性、とりわけ粘着剤とした際に良好な粘着力を有する活性エネルギー線硬化性樹脂組成物を提供すること、及びそれを用いた粘着剤組成物、更には粘着剤を提供することを目的とする。
【課題を解決するための手段】
【０００７】
しかるに、本発明者らは、上記の課題を解決すべく鋭意研究を重ねた結果、ウレタン（メタ）アクリレート系化合物を含有する活性エネルギー線硬化性樹脂組成物において、ダイマー酸由来の構造部位を含有するポリエステルポリオール（ａ１）、多価イソシアネート（ａ２）および水酸基含有（メタ）アクリレート（ａ３）の反応生成物であり、数平均分子量が大きいウレタン（メタ）アクリレート系化合物を用いることにより、環境対応に適したものでありながらも、各種部材への密着性、とりわけ粘着剤とした際に良好な粘着力を有することを見出し、本発明を完成した。
【０００８】
すなわち、本発明の要旨は、ウレタン（メタ）アクリレート系化合物（Ａ）を含有する活性エネルギー線硬化性樹脂組成物であって、ウレタン（メタ）アクリレート系化合物（Ａ）が、ダイマー酸由来の構造部位を含有するポリエステルポリオール（ａ１）、多価イソシアネート（ａ２）および水酸基含有（メタ）アクリレート（ａ３）の反応生成物であり、数平均分子量が７０００～２５０００である活性エネルギー線硬化性樹脂組成物に関するものである。
【０００９】
更に本発明は、前記活性エネルギー線硬化性樹脂組成物からなる粘着剤組成物、および、かかる粘着剤組成物が硬化されてなる粘着剤に関するものである。
【００１０】
本発明においては、ウレタン（メタ）アクリレート系化合物（Ａ）の分子量が大きいものを調製し、活性エネルギー線硬化性樹脂組成物としているが、ダイマー酸やダイマージオールといった一般的に植物由来の原料としてよく用いられるものを用いたウレタン（メタ）アクリレート系化合物では、植物由来であることから不純物が含まれていることがあり、分子量を大きくするとゲル化したり、不純物により粘着物性に悪影響をもたらしたりする懸念もあり、分子量の大きいウレタン（メタ）アクリレート系化合物を得ようとする場合には、通常選択し難いものであるが、意外にも環境対応も維持しながら、分子量も向上し、粘着力の向上も得られることを見出したのである。
【発明の効果】

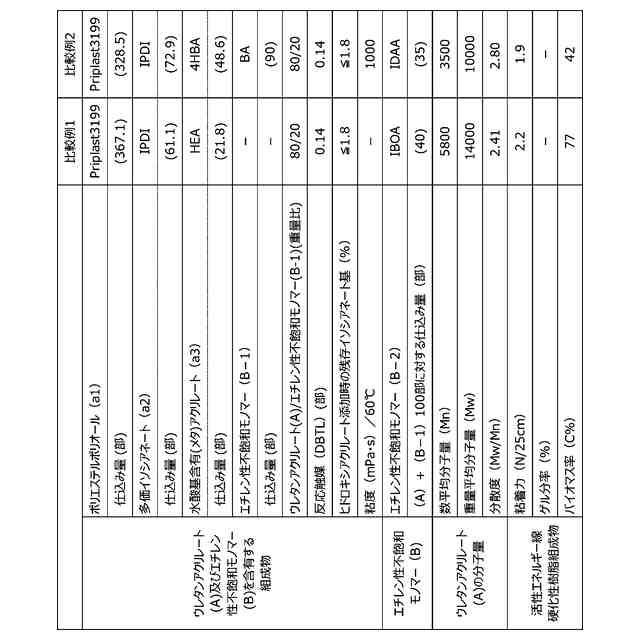

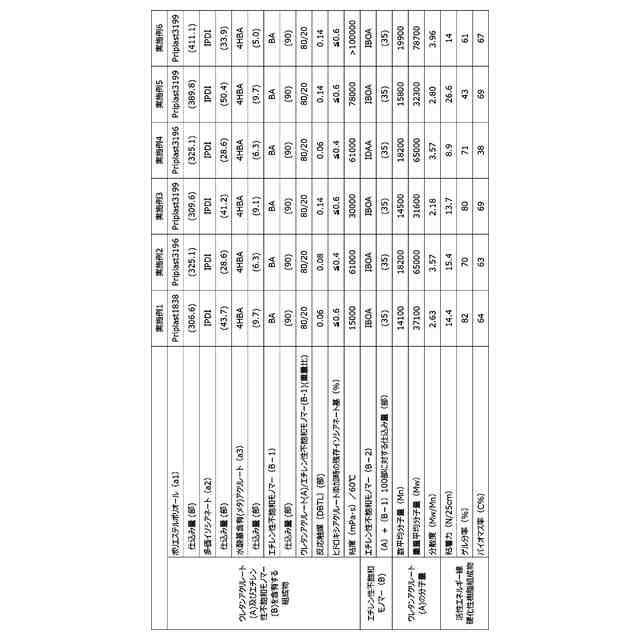

（【００１１】以降は省略されています）

関連特許
