公開番号2025034158
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023140364
出願日2023-08-30
発明の名称リモコン装置
出願人TOTO株式会社
代理人弁理士法人iX
主分類H01H 13/02 20060101AFI20250306BHJP(基本的電気素子)
要約【課題】操作ボタンにおける光のムラを抑制可能なリモコン装置を提供することを目的とする。
【解決手段】スイッチが設けられた基板と、基板を格納し操作ボタンを正面側に配置可能なケースと、操作ボタンよりも背面側に配置され平面視においてスイッチの周りに配置された複数の光源を含む光源グループと、を備え、操作ボタンは、前板部と、前板部から背面側に突出してスイッチと対向し操作ボタンを押圧する力によってスイッチを押圧する突起と、を含み、前板部は、複数の光源から出射された光を透過する透過部と、正面視において透過部の周りに設けられ光を遮蔽する遮蔽部と、を有し、複数の光源のそれぞれは、複数の光源のそれぞれの半値角の範囲内に透過部が位置するように配置されるリモコン装置が提供される。
【選択図】図19
特許請求の範囲【請求項１】
スイッチが設けられた基板と、
前記基板を格納し、操作ボタンを正面側に配置可能なケースと、
前記操作ボタンよりも背面側に配置され、平面視において前記スイッチの周りに配置された複数の光源を含む光源グループと、
を備え、

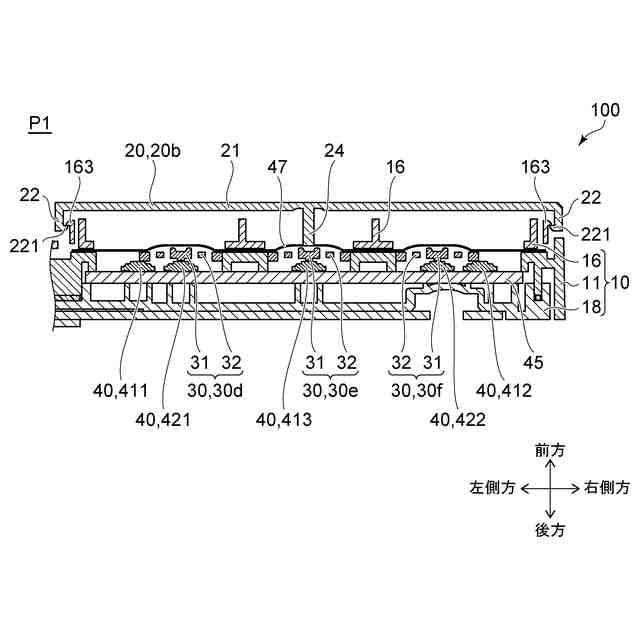

前記操作ボタンは、前記ケースから離れるように付勢され、前板部と、前記前板部から背面側に突出して前記スイッチと対向し、前記操作ボタンを押圧する力によって前記スイッチを押圧する突起と、
を含み、
前記前板部は、
前記複数の光源から出射された光を透過する透過部と、
正面視において前記透過部の周りに設けられ前記光を遮蔽する遮蔽部と、
を有し、

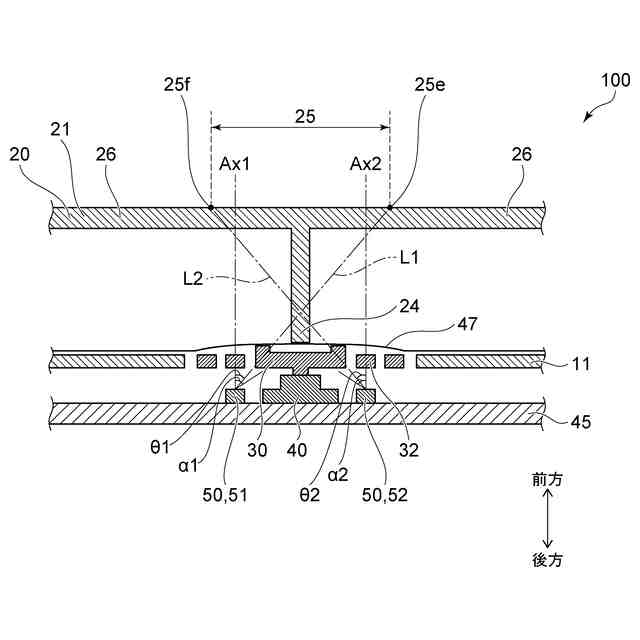

前記複数の光源のそれぞれは、前記複数の光源のそれぞれの半値角の範囲内に前記透過部が位置するように配置されることを特徴とするリモコン装置。
続きを表示（約 830 文字）【請求項２】
正面視において、前記複数の光源の中心は、前記スイッチの中心を中心として所定の角度ごとに配置されることを特徴とする、請求項１に記載のリモコン装置。
【請求項３】
前記スイッチは、複数設けられ、
前記光源グループは、複数設けられ、
前記ケースは、前記操作ボタンを複数の配置パターンで正面側に配置可能であり、
前記複数の配置パターンにおける前記操作ボタンの個数は、互いに異なり、
前記複数の配置パターンのそれぞれにおいて、前記ケースの正面視における操作ボタン配置範囲は、前記操作ボタンの前記個数の領域とされ、
正面視において前記領域のそれぞれに前記突起が位置するように、前記領域のそれぞれに、前記操作ボタンが１つずつ配置され、
前記複数の配置パターンのそれぞれにおいて、複数の前記スイッチの一部のそれぞれは、前記操作ボタンの前記突起と対向し、
前記操作ボタンのそれぞれを押圧する力によって、前記突起が、複数の前記スイッチの一部のそれぞれを押圧し、

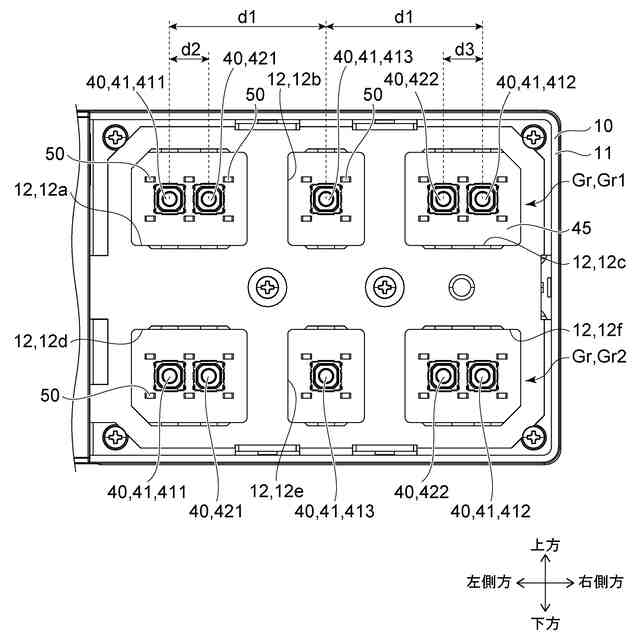

複数の前記光源グループのそれぞれに含まれる前記複数の光源は、複数の前記スイッチのそれぞれの周りに配置されることを特徴とする請求項１または２に記載のリモコン装置。
【請求項４】
複数の前記スイッチは、第１スイッチと、前記第１スイッチの隣に配置された第２スイッチと、を含み、
複数の前記光源グループは、第１光源グループと、第２光源グループと、含み、

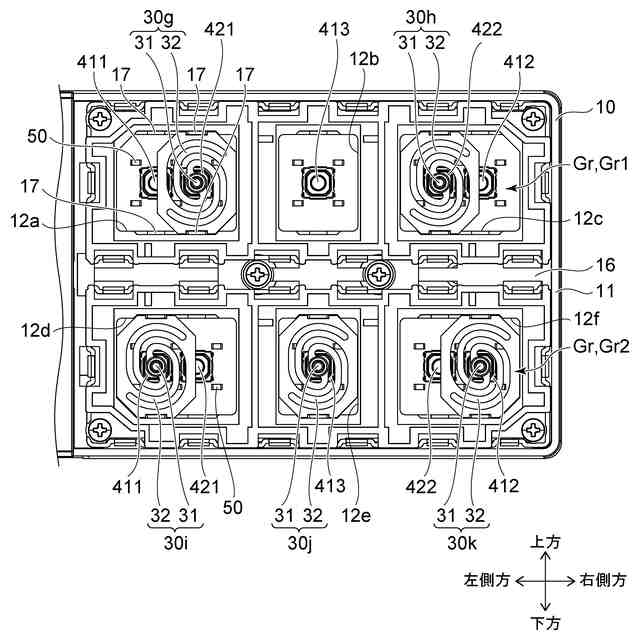

前記第１光源グループに含まれる前記複数の光源は、前記第１スイッチの周りに配置され、
前記第２光源グループに含まれる前記複数の光源は、前記第２スイッチの周りに配置され、
前記第２光源グループに含まれる前記複数の光源の一部は、前記第１光源グループに含まれる前記複数の光源の一部と共通であることを特徴とする請求項３に記載のリモコン装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の態様は、一般的に、リモコン装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

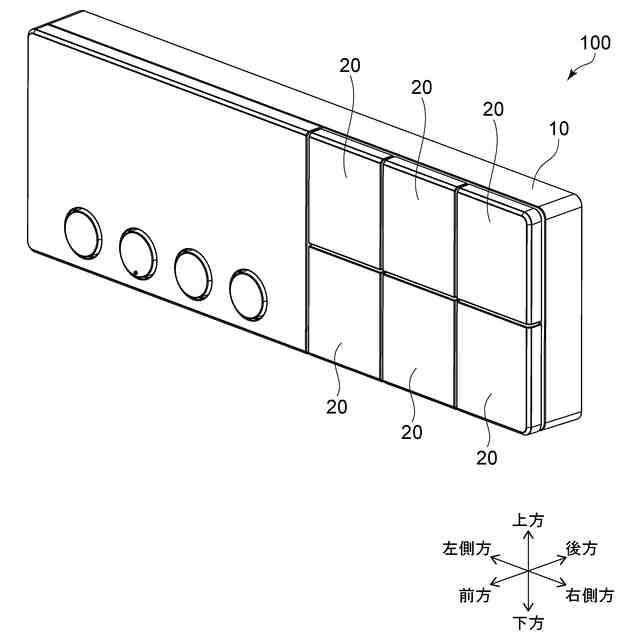

例えば浴室機器やトイレ装置などの機器を操作するためのリモコン装置がある。リモコン装置に設けられたボタンを押すことにより、機器の動作や機能を制御することができる。リモコン装置の操作ボタンの背面側には、発光ダイオードなどの光源が設けられることがある。光源の光によって操作ボタンを照らすことで、操作ボタンが押されたことや、機器の動作状態を使用者に報知することができる。操作ボタンにおける光のムラを抑制することが望まれる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１４１７７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、かかる課題の認識に基づいてなされたものであり、操作ボタンにおける光のムラを抑制可能なリモコン装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
第１の発明は、スイッチが設けられた基板と、前記基板を格納し、操作ボタンを正面側に配置可能なケースと、前記操作ボタンよりも背面側に配置され、平面視において前記スイッチの周りに配置された複数の光源を含む光源グループと、を備え、前記操作ボタンは、前記ケースから離れるように付勢され、前板部と、前記前板部から背面側に突出して前記スイッチと対向し、前記操作ボタンを押圧する力によって前記スイッチを押圧する突起と、を含み、前記前板部は、前記複数の光源から出射された光を透過する透過部と、正面視において前記透過部の周りに設けられ前記光を遮蔽する遮蔽部と、を有し、前記複数の光源のそれぞれは、前記複数の光源のそれぞれの半値角の範囲内に前記透過部が位置するように配置されることを特徴とするリモコン装置である。
【０００６】
このリモコン装置によれば、複数の光源は、スイッチの周りに配置され、各光源は、各光源の半値角の範囲内に透過部が位置するように配置される。これにより、透過部において操作ボタンの突起の影によって生じる光のムラを抑制することができる。操作ボタンにおいて光のムラを抑制することができる。
【０００７】
第２の発明は、第１の発明において、正面視において、前記複数の光源の中心は、前記スイッチの中心を中心として所定の角度ごとに配置されることを特徴とするリモコン装置である。
【０００８】
このリモコン装置によれば、より等方的に操作ボタンを照らすことができる。したがって、操作ボタンにおいて光のムラをより抑制することができる。
【０００９】

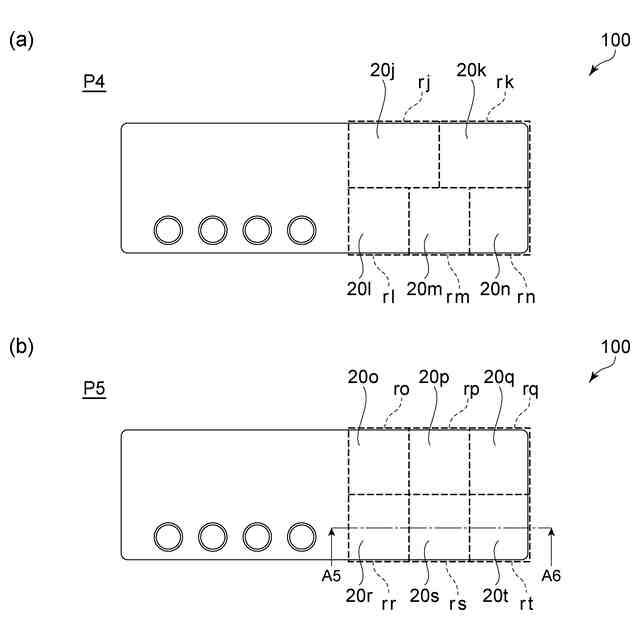

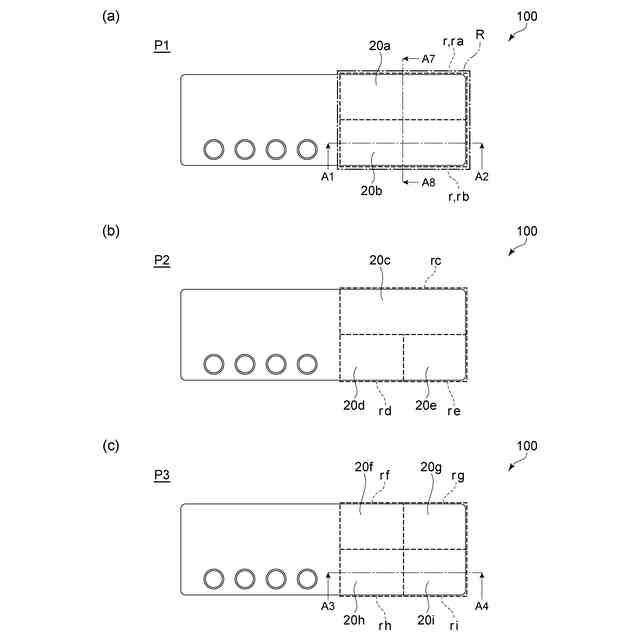

第３の発明は、第１又は２の発明において、前記スイッチは、複数設けられ、前記光源グループは、複数設けられ、前記ケースは、前記操作ボタンを複数の配置パターンで正面側に配置可能であり、前記複数の配置パターンにおける前記操作ボタンの個数は、互いに異なり、前記複数の配置パターンのそれぞれにおいて、前記ケースの正面視における操作ボタン配置範囲は、前記操作ボタンの前記個数の領域とされ、正面視において前記領域のそれぞれに前記突起が位置するように、前記領域のそれぞれに、前記操作ボタンが１つずつ配置され、前記複数の配置パターンのそれぞれにおいて、複数の前記スイッチの一部のそれぞれは、前記操作ボタンの前記突起と対向し、前記操作ボタンのそれぞれを押圧する力によって、前記突起が、複数の前記スイッチの一部のそれぞれを押圧し、複数の前記光源グループのそれぞれに含まれる前記複数の光源は、複数の前記スイッチのそれぞれの周りに配置されることを特徴とするリモコン装置である。
【００１０】
このリモコン装置によれば、複数のスイッチのそれぞれの周りに、各光源グループに含まれる複数の光源が配置される。そのため、操作ボタンの配置パターンの変更によって、操作ボタンの突起及び透過部の位置が変化する場合であっても、透過部において操作ボタンの突起の影によって生じる光のムラを抑制することができる。
（【００１１】以降は省略されています）
