公開番号2025051054
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023159955
出願日2023-09-25
発明の名称洗面ユニット
出願人TOTO株式会社
代理人弁理士法人iX
主分類A47K 1/02 20060101AFI20250328BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】使い勝手を向上可能な洗面ユニットを提供することを目的とする。
【解決手段】鏡部と、吐水部と、吐水部から吐出された水を受けるボウル部と、を有する洗面ユニットであって、洗面ユニットが設置された空間に使用者が入室したことを示す入室検知情報を取得する取得部と、ボウル部に向かって光を照射する第1照明手段と、鏡部の前方の空間に向かって光を照射する第2照明手段と、第1照明手段と第2照明手段とを制御する制御部と、を備え、制御部は、取得部が取得した入室検知情報に応じた信号を受信し、使用者が入室した時から第1所定時間の間に吐水部への操作があった場合には、第2照明手段の消灯を維持しつつ第1照明手段の点灯を維持し、使用者が入室した時から第1所定時間の間に吐水部への操作が無かった場合には、第2照明手段を点灯させることを特徴とする洗面ユニットが提供される。
【選択図】図1
特許請求の範囲【請求項１】

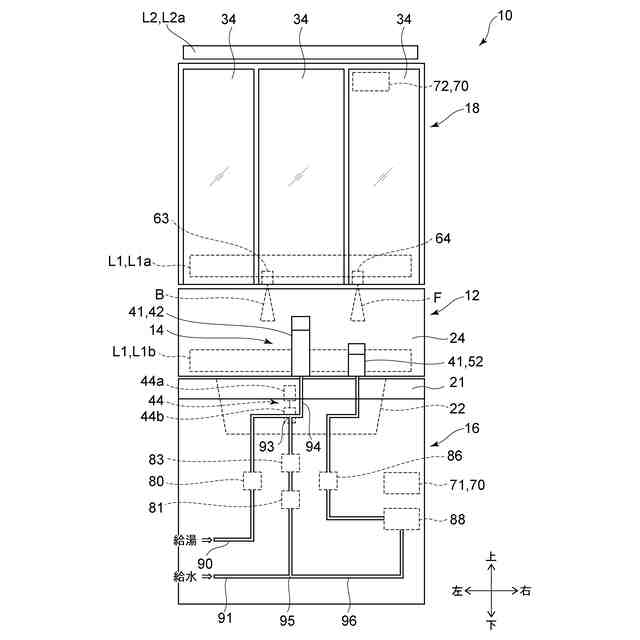

鏡部と、吐水部と、前記吐水部から吐出された水を受けるボウル部と、を有する洗面ユニットであって、

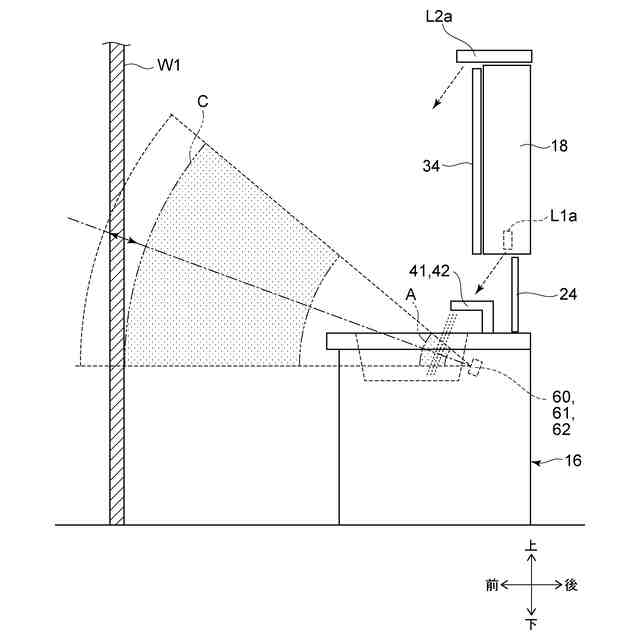

前記洗面ユニットが設置された空間に使用者が入室したことを示す入室検知情報を取得する取得部と、

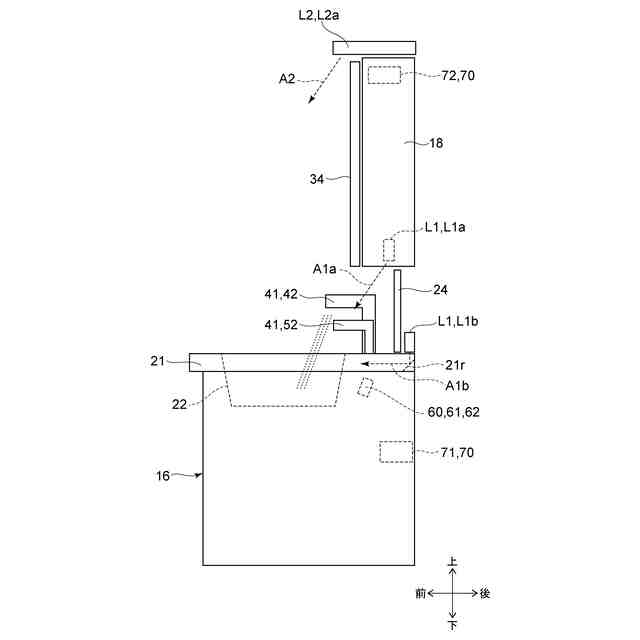

前記ボウル部に向かって光を照射する第１照明手段と、
前記鏡部の前方の空間に向かって光を照射する第２照明手段と、

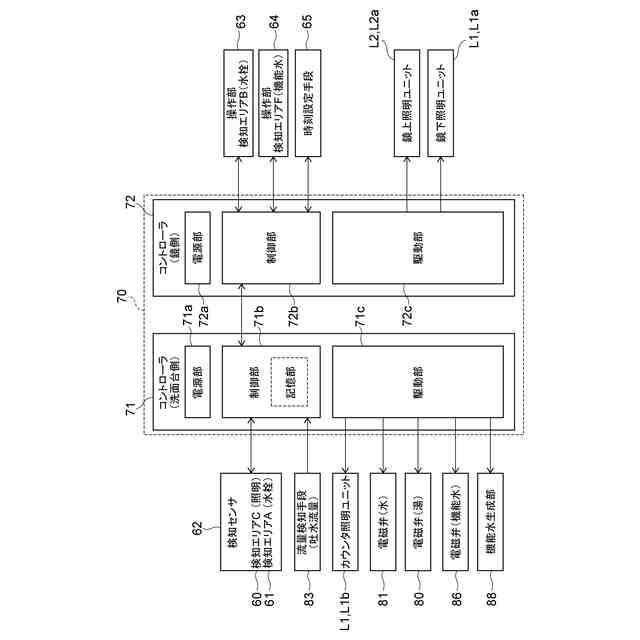

前記第１照明手段と前記第２照明手段とを制御する制御部と、
を備え、

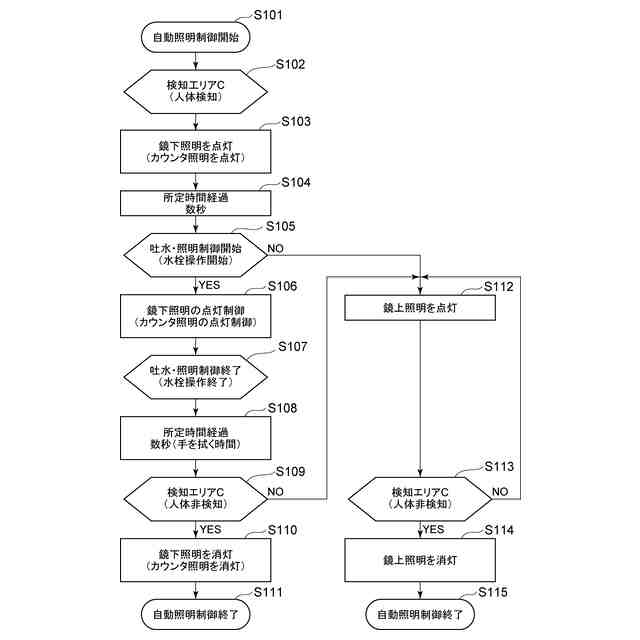

前記制御部は、
前記取得部が取得した前記入室検知情報に応じた信号を受信し、
前記使用者が入室した時から第１所定時間の間に前記吐水部への操作があった場合には、前記第２照明手段の消灯を維持しつつ前記第１照明手段の点灯を維持し、
前記使用者が入室した時から前記第１所定時間の間に前記吐水部への操作が無かった場合には、前記第２照明手段を点灯させることを特徴とする洗面ユニット。
続きを表示（約 910 文字）【請求項２】
前記制御部は、前記吐水部の吐水態様に応じて、前記第１照明手段の点灯状態を制御することを特徴とする請求項１に記載の洗面ユニット。
【請求項３】

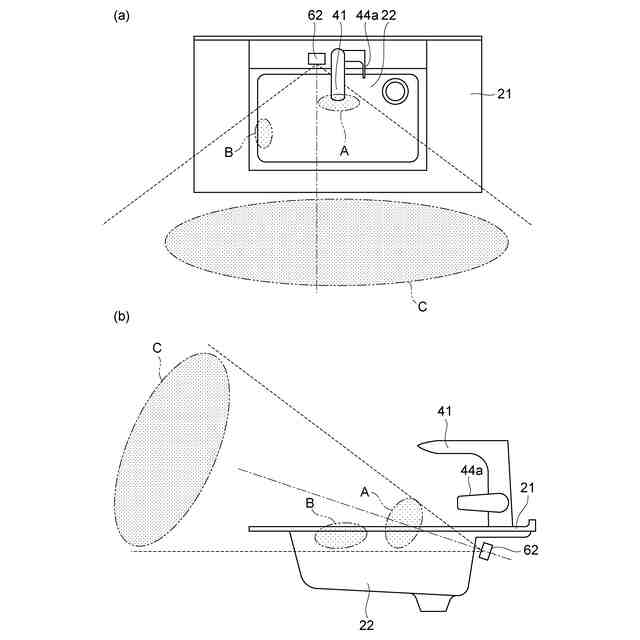

前記吐水部を含む水栓装置は、前記吐水部の吐水口近傍の物体を検知する物体検知センサの検知結果に基づいて前記吐水部から水を吐出する自動吐水モードと、前記使用者が所定の操作を実行するまで前記吐水部から水を吐出し続ける連続吐水モードと、を実行可能であり、
前記制御部は、
前記第１照明手段を、第１点灯状態で点灯させる制御と、前記第１点灯状態におけるよりも色温度及び／又は照度が高い第２点灯状態で点灯させる制御と、を実行可能であり、
前記連続吐水モードが選択された場合、前記第１照明手段を前記第２点灯状態で点灯させることを特徴とする請求項２に記載の洗面ユニット。
【請求項４】
前記制御部は、
前記第１照明手段を、第１点灯状態で点灯させる制御と、前記第１点灯状態におけるよりも色温度及び／又は照度が高い第２点灯状態で点灯させる制御と、を実行可能であり、
前記吐水部から吐出される水の流量が所定量以上の場合は、前記第１照明手段を前記第２点灯状態で点灯させることを特徴とする請求項２に記載の洗面ユニット。
【請求項５】
前記取得部は、前記空間から前記使用者が退室したことを示す退室検知情報を取得可能であり、
前記制御部は、前記吐水部への止水操作が実行された時から第２所定時間経過しても、前記使用者の退室が検知されない場合、前記第２照明手段を点灯させることを特徴とする請求項１～４のいずれか１つに記載の洗面ユニット。
【請求項６】
前記取得部は、前記空間から前記使用者が退室したことを示す退室検知情報を取得可能であり、
前記制御部は、前記吐水部への止水操作が実行された後、前記使用者の退室が検知されるまでの間に、前記鏡部への操作が検知された場合には、前記第２照明手段を点灯させることを特徴とする請求項１～４のいずれか１つに記載の洗面ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明の態様は、一般的に、洗面ユニットに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
洗面化粧台の前方にいる利用者を検知し、洗面化粧台に設けられた照明を制御する構成が知られている。例えば、特許文献１においては、ヒトが洗面化粧台の前方に存在しない不存在状態から、存在する存在状態への変化が検知された場合に、ミラーの下端部に設けられた下部照明を点灯状態に切り替える。さらに、特許文献１においては、存在状態から不存在状態への変化が検知されることなく所定時間経過したときに、設定値がＯＮの場合は、ミラーの上方に設けられた上部照明を点灯状態に切り替え、設定値がＯＦＦの場合は上部照明を消灯状態に維持する。
【０００３】
使用者が存在する状態が所定時間経過したことのみに基づいて上部照明が点灯する場合には、上部照明が点灯することにより使用者が眩しさを感じる場合がある。一方で、上部照明が点灯しないように設定すると、洗面ユニット又はその周辺（鏡又は手元など）が見にくくなる恐れがある。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１４６０７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、かかる課題の認識に基づいてなされたものであり、使い勝手を向上可能な洗面ユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
第１の発明は、鏡部と、吐水部と、前記吐水部から吐出された水を受けるボウル部と、を有する洗面ユニットであって、前記洗面ユニットが設置された空間に使用者が入室したことを示す入室検知情報を取得する取得部と、前記ボウル部に向かって光を照射する第１照明手段と、前記鏡部の前方の空間に向かって光を照射する第２照明手段と、前記第１照明手段と前記第２照明手段とを制御する制御部と、を備え、前記制御部は、前記取得部が取得した前記入室検知情報に応じた信号を受信し、前記使用者が入室した時から第１所定時間の間に前記吐水部への操作があった場合には、前記第２照明手段の消灯を維持しつつ前記第１照明手段の点灯を維持し、前記使用者が入室した時から前記第１所定時間の間に前記吐水部への操作が無かった場合には、前記第２照明手段を点灯させることを特徴とする洗面ユニットである。
【０００７】
この洗面ユニットによれば、吐水部の利用の有無に基づいて、第２照明手段のオンオフが制御される。吐水部が操作された場合には、第１照明手段を点灯させつつ第２照明手段の消灯を維持する。これにより眩しさを抑制できる。吐水部が操作されない場合には、第２照明手段を点灯させる。これにより、洗面ユニット又はその周辺（鏡又は手元など）が見やすくなる。したがって、使い勝手を向上可能な洗面ユニットを提供することができる。
【０００８】
第２の発明は、第１の発明において、前記制御部は、前記吐水部の吐水態様に応じて、前記第１照明手段の点灯状態を制御することを特徴とする洗面ユニットである。
【０００９】
この洗面ユニットによれば、吐水部の吐水態様の違いにより、第１照明手段の制御内容を変えることで、使用者の利用シーンに寄り添った照明を提供することができる。
【００１０】

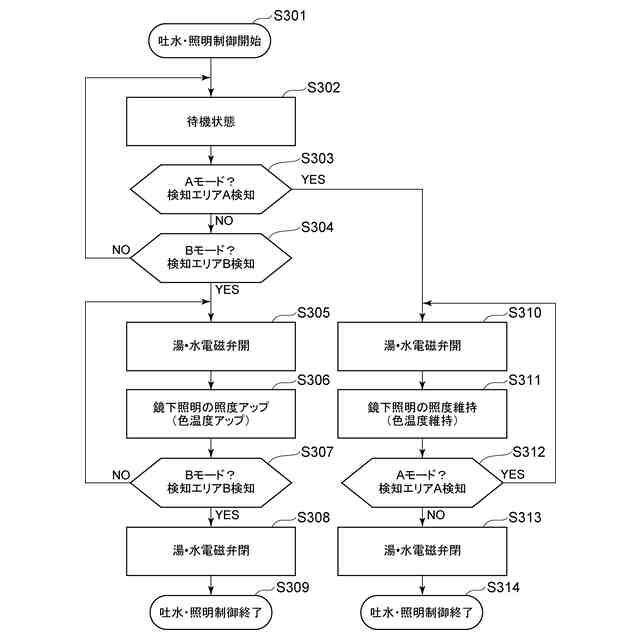

第３の発明は、第２の発明において、前記吐水部を含む水栓装置は、前記吐水部の吐水口近傍の物体を検知する物体検知センサの検知結果に基づいて前記吐水部から水を吐出する自動吐水モードと、前記使用者が所定の操作を実行するまで前記吐水部から水を吐出し続ける連続吐水モードと、を実行可能であり、前記制御部は、前記第１照明手段を、第１点灯状態で点灯させる制御と、前記第１点灯状態におけるよりも色温度及び／又は照度が高い第２点灯状態で点灯させる制御と、を実行可能であり、前記連続吐水モードが選択された場合、前記第１照明手段を前記第２点灯状態で点灯させることを特徴とする洗面ユニットである。
（【００１１】以降は省略されています）
