公開番号2025028541
公報種別公開特許公報(A)
公開日2025-03-03
出願番号2023133415
出願日2023-08-18
発明の名称照明装置
出願人京セラ株式会社
代理人個人,個人,個人,個人
主分類F21V 29/67 20150101AFI20250221BHJP(照明)
要約【課題】軸流ファンによる冷却効果を向上させることが可能な技術を提供する。
【解決手段】照明装置は、筐体吸気口を有する筐体と、発光装置と、軸流ファンと、シール部材とを備える。発光装置は、筐体内に位置し、筐体外に照明光を出射する。軸流ファンは、筐体の内側に位置し、筐体吸気口を通じて筐体外から筐体内に空気を取り込み、ファン吸気口を有する。筐体吸気口及びファン吸気口を軸流ファンの軸方向から見た場合、筐体吸気口の縁は、ファン吸気口の縁よりも外側に位置する。シール部材は、ファン吸気口の周囲の隙間を塞ぐ。
【選択図】図4
特許請求の範囲【請求項１】
筐体吸気口を有する筐体と、
前記筐体内に位置し、前記筐体外に照明光を出射する発光装置と、
前記筐体の内側に位置し、前記筐体吸気口を通じて前記筐体外から前記筐体内に空気を取り込み、ファン吸気口を有するケーシングを備える軸流ファンと、
シール部材と
を備え、
前記筐体吸気口及び前記ファン吸気口を前記軸流ファンの軸方向から見た場合、前記筐体吸気口の縁は、前記ファン吸気口の縁よりも外側に位置し、
前記シール部材は、前記ファン吸気口の周囲の隙間を塞ぐ、照明装置。
続きを表示（約 800 文字）【請求項２】
請求項１に記載の照明装置であって、
前記シール部材は、前記筐体吸気口側から前記軸方向に前記筐体を見た場合に前記筐体吸気口内に位置する、前記ファン吸気口の周囲の隙間を塞ぐ、照明装置。
【請求項３】
請求項１または請求項２に記載の照明装置であって、
前記シール部材は、前記筐体と前記ケーシングとの間の前記軸方向の隙間を塞ぐ、照明装置。
【請求項４】
請求項１または請求項２に記載の照明装置であって、
前記筐体と前記ケーシングとで挟まれた第１防振材を備える、照明装置。
【請求項５】
請求項４に記載の照明装置であって、
前記第１防振材は、防振シートである、照明装置。
【請求項６】
請求項１または請求項２に記載の照明装置であって、
前記シール部材は、前記筐体と前記ケーシングとで挟まれたシートを有する、照明装置。
【請求項７】
請求項６に記載の照明装置であって、
前記シートは、防振シートである、照明装置。
【請求項８】
請求項１または請求項２に記載の照明装置であって、
前記シール部材は、粘着テープを有する、照明装置。
【請求項９】
請求項２に記載の照明装置であって、
前記シール部材は、前記筐体吸気口側から前記軸方向に前記筐体を見た場合に前記筐体吸気口の内側に位置する、前記ケーシングの周囲の隙間を塞ぐ粘着テープを有し、
前記粘着テープの粘着面は、前記照明装置の外側に露出する露出領域を有する、照明装置。
【請求項１０】
請求項１または請求項２に記載の照明装置であって、
前記筐体吸気口と対向する部分を有するエアフィルタを備える、照明装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、照明装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、照明装置に関する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－４９０１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
照明装置については改善の余地がある。
【課題を解決するための手段】
【０００５】
照明装置が開示される。一の実施の形態では、照明装置は、筐体吸気口を有する筐体と、発光装置と、軸流ファンと、シール部材とを備える。発光装置は、筐体内に位置し、筐体外に照明光を出射する。軸流ファンは、筐体の内側に位置し、筐体吸気口を通じて筐体外から筐体内に空気を取り込み、ファン吸気口を有する。筐体吸気口及びファン吸気口を軸流ファンの軸方向から見た場合、筐体吸気口の縁は、ファン吸気口の縁よりも外側に位置する。シール部材は、ファン吸気口の周囲の隙間を塞ぐ。
【発明の効果】
【０００６】
軸流ファンによる冷却効果を向上することができる。
【図面の簡単な説明】
【０００７】
照明装置の一例を示す概略図である。
照明装置の一例を示す概略図である。
照明装置の一例を示す概略図である。

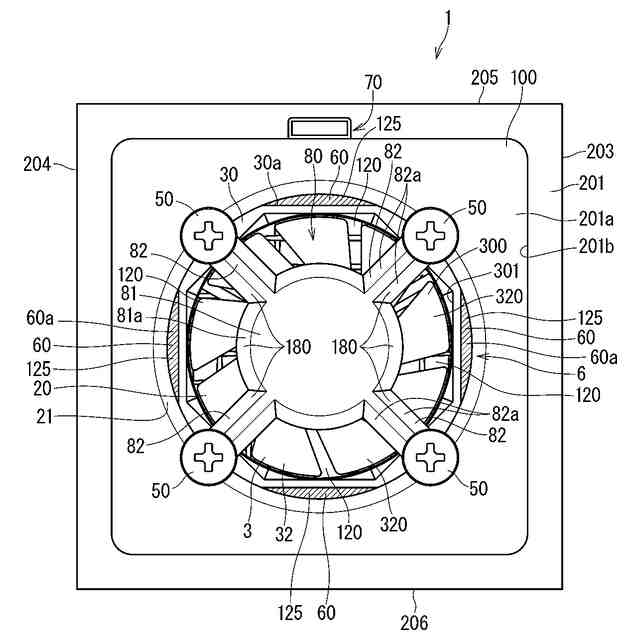

照明装置の一例を示す概略図である。

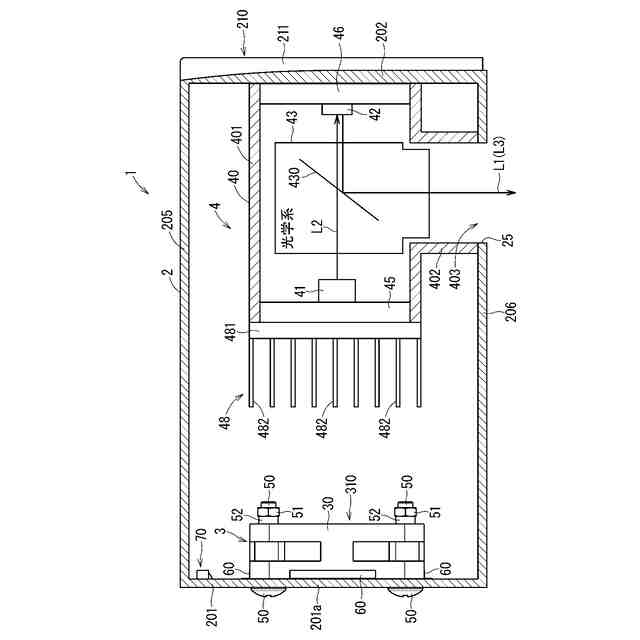

筐体の内部の様子の一例を示す概略図である。

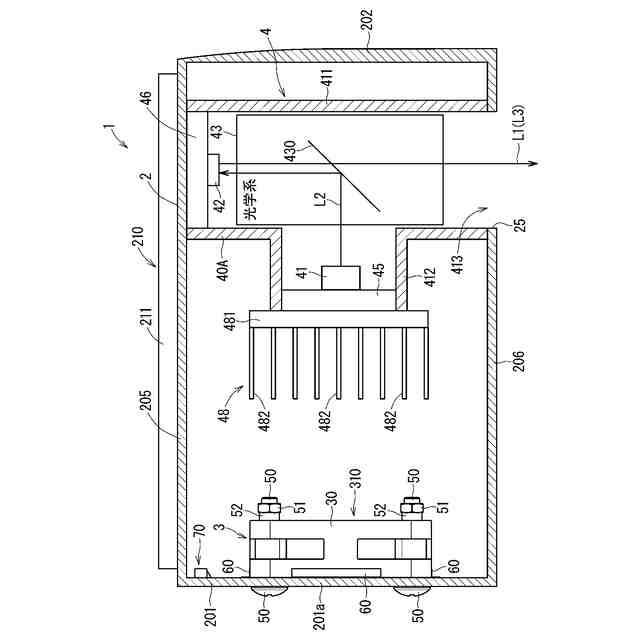

筐体の内部の様子の一例を示す概略図である。

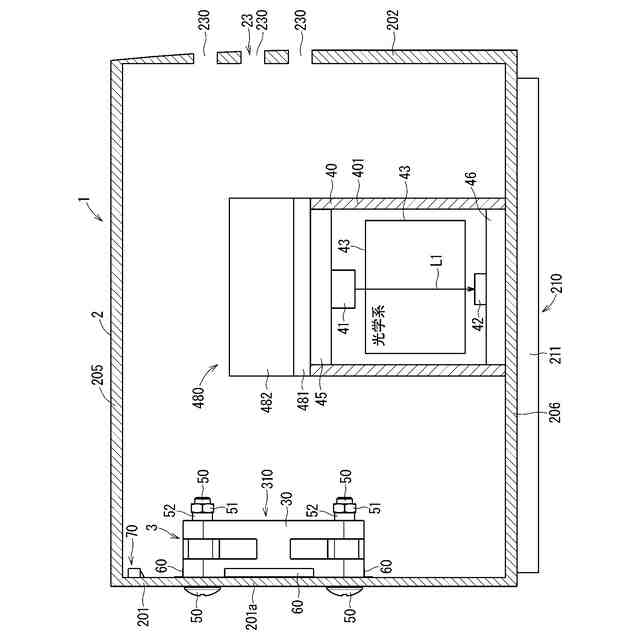

筐体の内部の様子の一例を示す概略図である。
照明装置の一部の構成の一例を示す概略図である。
軸流ファンの一例を示す概略図である。
軸流ファンの一例を示す概略図である。
照明装置の一例を示す概略図である。
筐体及び仕切り部の断面構造の一例を示す概略図である。
仕切り部のリブの断面構造の一例を示す概略図である。
照明装置の一例を示す概略図である。
照明装置の一部の構成の一例を示す概略図である。
照明装置の一例を示す概略図である。
照明装置の一部の構成の一例を示す概略図である。
照明装置の一部の構成の一例を示す概略図である。
照明装置の一部の構成の一例を示す概略図である。
照明装置の一部の構成の一例を示す概略図である。
照明装置の一部の構成の一例を示す概略図である。
防振シートの一例を示す概略図である。
照明装置の一部の構成の一例を示す概略図である。
照明装置の一例を示す概略図である。
照明装置の一部の構成の一例を示す概略図である。
照明装置の一部の構成の一例を示す概略図である。
照明装置の一部の構成の一例を示す概略図である。
【発明を実施するための形態】
【０００８】

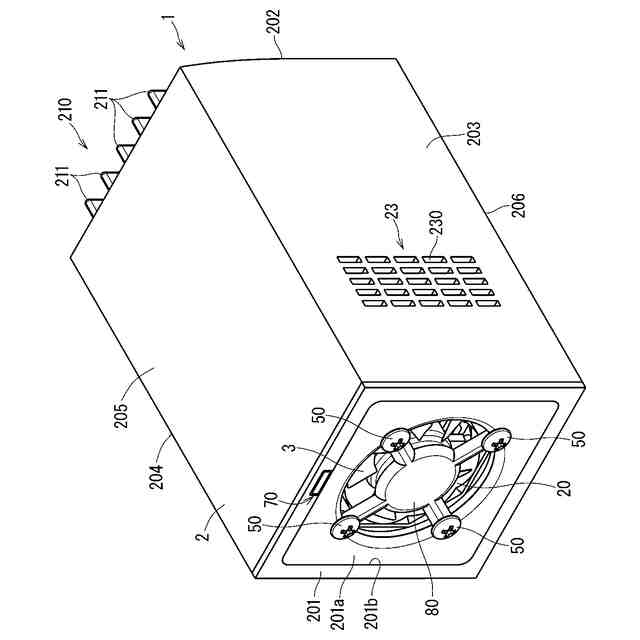

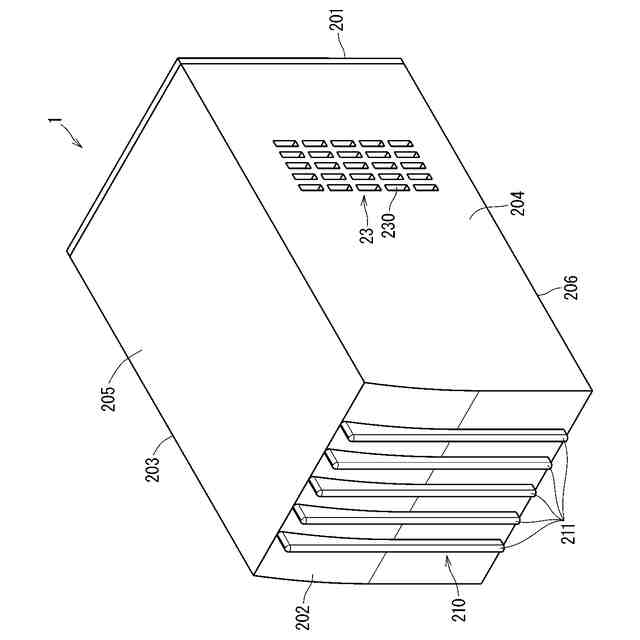

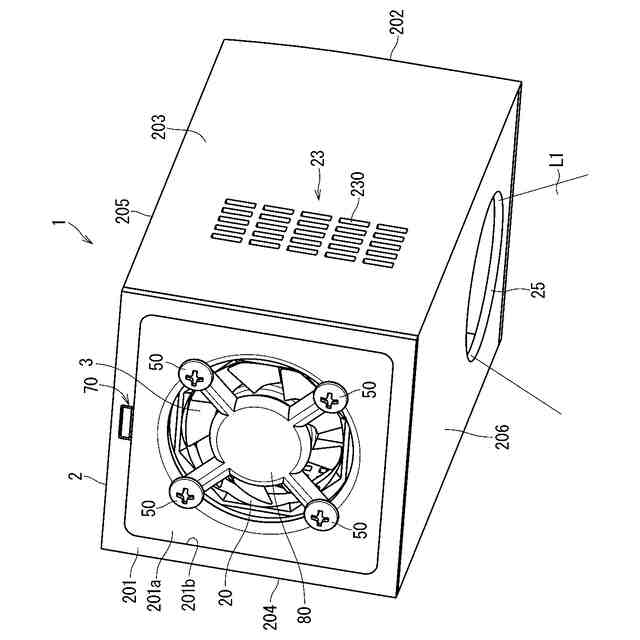

図１～３は照明装置１の一例を示す概略斜視図である。図１～３では、照明装置１を別の角度から見た様子が示されている。照明装置１は、照明光Ｌ１（図１参照）を照明空間に出射する装置である。例えば、照明空間は屋内に存在し、照明装置１は屋内で使用される。照明空間は例えば建築物の室内空間であってもよい。照明装置１は例えば照明空間の天井部に配置される。なお、照明装置１は屋外で使用されてもよい。
【０００９】
図１～３示されるように、照明装置１は、例えば、照明装置１の外装を構成する筐体２と、筐体２内に収容された軸流ファン３とを備える。また、照明装置１は、筐体２内に収容された発光装置４（後述の図５参照）を備える。
【００１０】
発光装置４は、筐体２の内側において筐体２に固定されている。発光装置４は筐体２の外側に照明光Ｌ１を出射する。図１に示されるように、筐体２には、発光装置４が発する照明光Ｌ１を筐体２の外側に取り出すための出射口２５が設けられている。発光装置４からの照明光Ｌ１は、出射口２５から筐体２の外側の照明空間に出射される。
（【００１１】以降は省略されています）
