公開番号2025023425
公報種別公開特許公報(A)
公開日2025-02-17
出願番号2023127532
出願日2023-08-04
発明の名称移植機
出願人みのる産業株式会社
代理人個人
主分類A01C 11/02 20060101AFI20250207BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】横送りベルトに載置されるポット苗の位置が、横送りベルトの幅方向にずれている場合でも、送り出し爪によりポット苗を下方へ良好に送り出すことができる移植機を提供する。

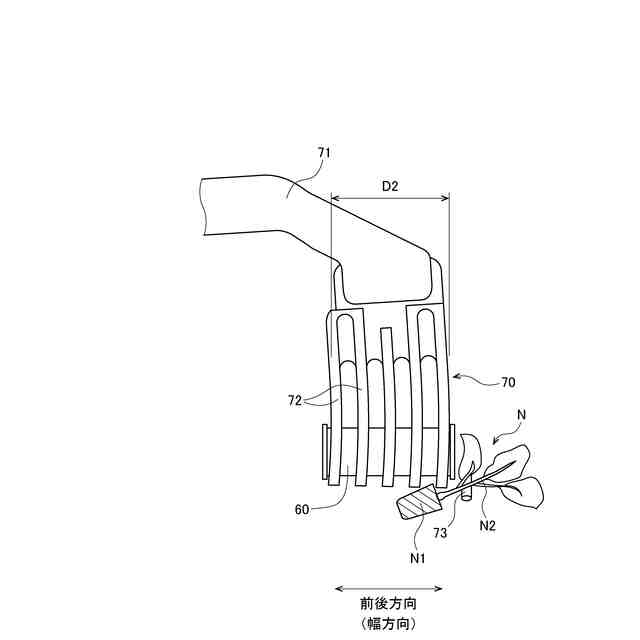

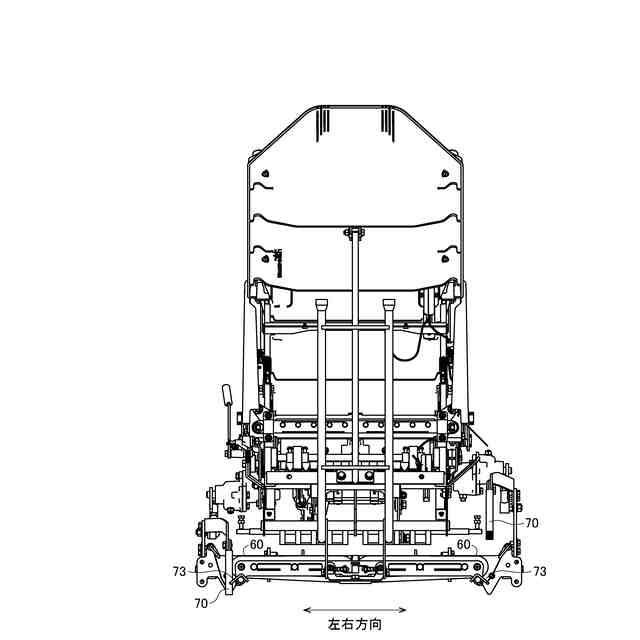

【解決手段】この移植機は、横送りベルト60と、送り出し爪70とを備える。横送りベルト60は、ポット苗Nを載置しつつ移植機の左右方向に搬送する。送り出し爪70は、横送りベルト60の終端部においてポット苗Nに上方から接触することにより、ポット苗Nを下方へ送り出す。左右方向に見た状態において、送り出し爪70は、横送りベルト60の全幅の80%以上と重なる。このため、横送りベルト60に載置されるポット苗Nの位置が、横送りベルト60の幅方向にずれている場合でも、送り出し爪70によりポット苗を下方へ良好に送り出すことができる。
【選択図】図7

特許請求の範囲【請求項１】
ポット苗を圃場に移植する移植機であって、
前記ポット苗を載置しつつ移植機の左右方向に搬送する横送りベルトと、
前記横送りベルトの終端部において前記ポット苗に上方から接触することにより、前記ポット苗を下方へ送り出す送り出し爪と、
を備え、
左右方向に見た状態において、前記送り出し爪は、前記横送りベルトの全幅の８０％以上と重なる、移植機。
続きを表示（約 480 文字）【請求項２】
請求項１に記載の移植機であって、
左右方向に見た状態において、前記横送りベルトの全幅のうち、前記送り出し爪と重ならない部分の幅は、前記ポット苗の根鉢部の高さの４０％以下である、移植機。
【請求項３】
請求項１に記載の移植機であって、
左右方向に見た状態において、前記送り出し爪は、前記横送りベルトの全幅と重なる、移植機。
【請求項４】
請求項１から請求項３までのいずれか１項に記載の移植機であって、
前記送り出し爪が前記ポット苗に上方から接触するときに、前記ポット苗の茎葉部に下側から接触する苗支え部
をさらに備える、移植機。
【請求項５】
請求項４に記載の移植機であって、
左右方向に見た状態において、前記苗支え部は、前記横送りベルトの幅方向の両端部よりも外側に位置する、移植機。
【請求項６】
請求項４に記載の移植機であって、
前記苗支え部は、左右方向の外側へ向かうにつれて、徐々に高さが低くなる傾斜部を有する、移植機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポット苗を圃場に移植する移植機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

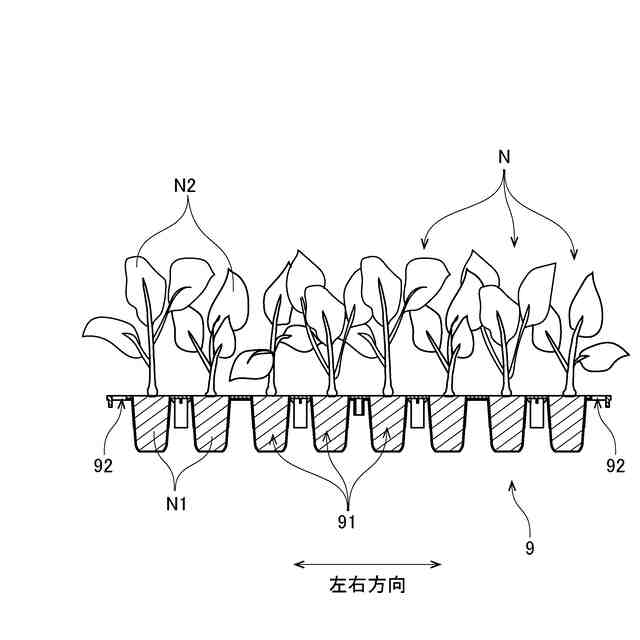

従来、根鉢部を有するポット苗を、苗箱から取り出して圃場に移植する移植機が知られている。従来の移植機については、例えば、特許文献１に記載されている。
【０００３】

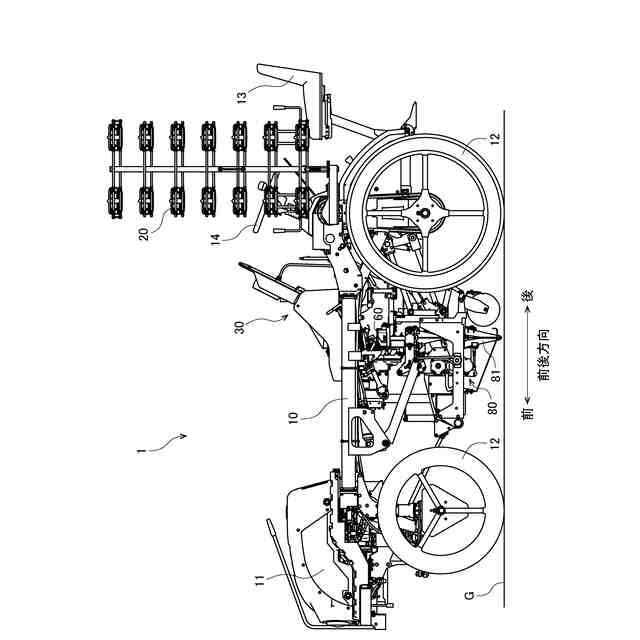

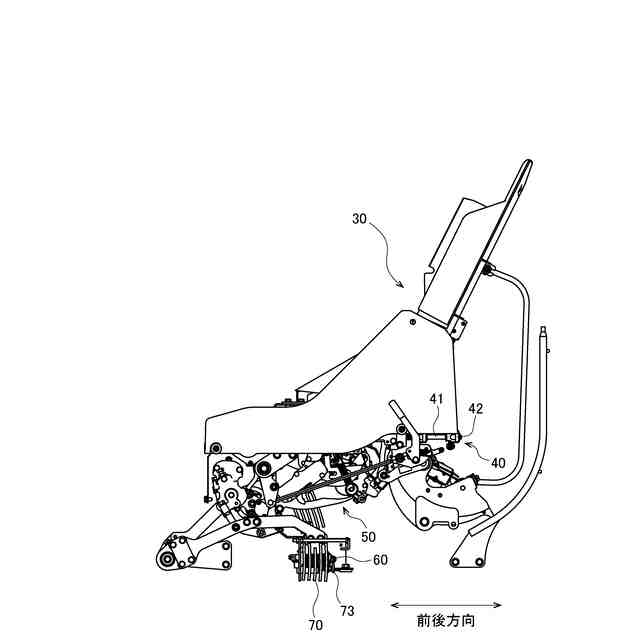

この種の移植機は、ポット苗を左右方向に搬送する横送りコンベアと、横送りコンベアにより搬送されたポット苗を植付け部へ送り出す送り出し爪と、を備えている。送り出し爪は、横送りコンベアの終端部付近において、上下に往復移動する。送り出し爪は、横送りコンベアから落下するポット苗の根鉢部に、上方から接触する。これにより、ポット苗の姿勢を起立させつつ、ポット苗を下方へ送り出す。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－３７６８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来の送り出し爪は、ポット苗の根鉢部のみに接触するような幅で形成されていた。このため、例えば特許文献１の図８のように、送り出し爪は、横送りベルトの全幅のうち、根鉢部が搬送される付近のみと重なるように構成されていた。しかしながら、当該構成では、横送りベルトの上面において、ポット苗が幅方向（後方）にずれた位置に配置された場合、送り出し爪が根鉢部に接触できない。これにより、ポット苗の搬送不良が生じる場合があった。
【０００６】
本発明は、このような事情に鑑みなされたものであり、横送りベルトに載置されるポット苗の位置が、横送りベルトの幅方向にずれている場合でも、送り出し爪によりポット苗を下方へ良好に送り出すことができる移植機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本願の第１発明は、ポット苗を圃場に移植する移植機であって、前記ポット苗を載置しつつ移植機の左右方向に搬送する横送りベルトと、前記横送りベルトの終端部において前記ポット苗に上方から接触することにより、前記ポット苗を下方へ送り出す送り出し爪と、を備え、左右方向に見た状態において、前記送り出し爪は、前記横送りベルトの全幅の８０％以上と重なる。
【０００８】
本願の第２発明は、第１発明の移植機であって、左右方向に見た状態において、前記横送りベルトの全幅のうち、前記送り出し爪と重ならない部分の幅は、前記ポット苗の根鉢部の高さの４０％以下である。
【０００９】
本願の第３発明は、第１発明の移植機であって、左右方向に見た状態において、前記送り出し爪は、前記横送りベルトの全幅と重なる。
【００１０】
本願の第４発明は、第１発明から第３発明までのいずれか１発明の移植機であって、前記送り出し爪が前記ポット苗に上方から接触するときに、前記ポット苗の茎葉部に下側から接触する苗支え部をさらに備える。
（【００１１】以降は省略されています）
