公開番号2025023387
公報種別公開特許公報(A)
公開日2025-02-17
出願番号2023127455
出願日2023-08-04
発明の名称金型及び金型の製造方法
出願人三光合成株式会社
代理人個人
主分類B29C 33/38 20060101AFI20250207BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】安価で経年劣化が少なく環境負荷が小さい抗菌性の樹脂成形品の製造に用いる金型、その金型の製造方法を提供する。

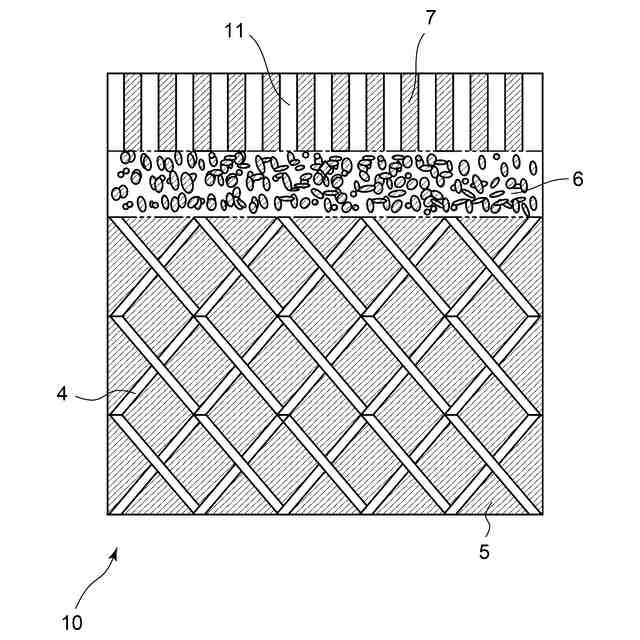

【解決手段】金型3はトラス層5上にポーラス層6及びラティス層7を積層してなるガス透過傾斜機能部10を有する。トラス層5、ポーラス層6、ラティス層7の材質は金属焼結材とされ、焼結温度、焼結時間の調整によって各部の機能を実現している。またその焼結はトラス層5からポーラス層6、ラティス層7に至るまで連続して行われる。
【選択図】図4
特許請求の範囲【請求項１】

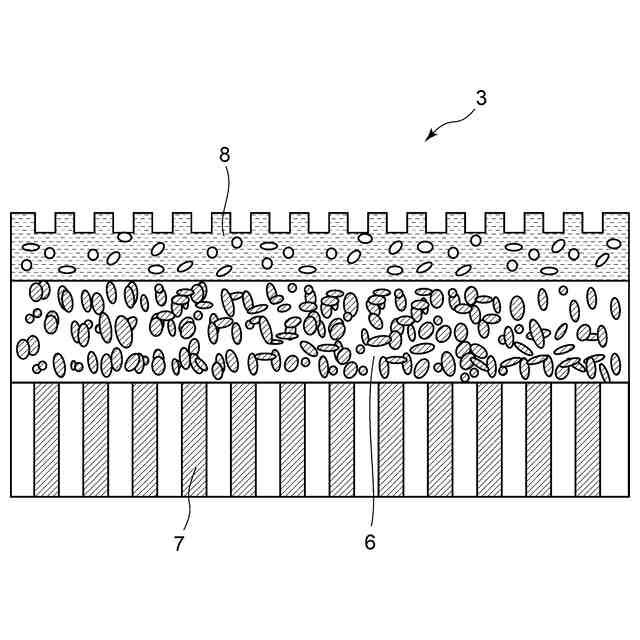

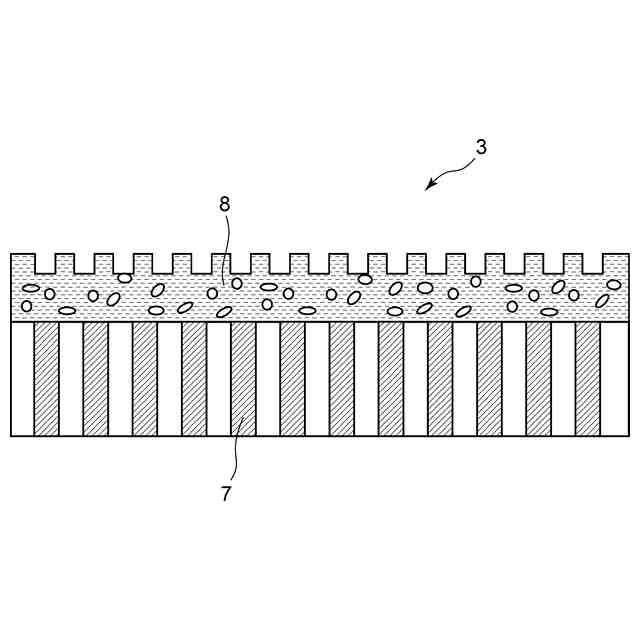

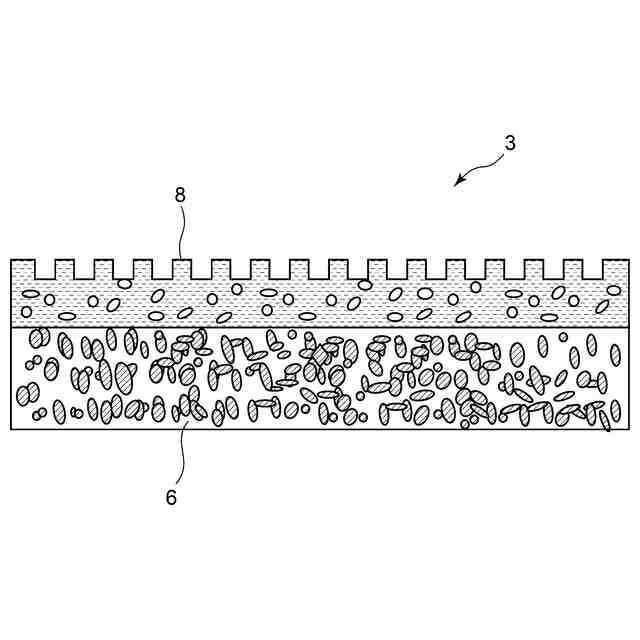

ガス透過性焼結金属体層に積層されたガス透過性金型表層部とを有してなることを特徴とする金型。
続きを表示（約 690 文字）【請求項２】

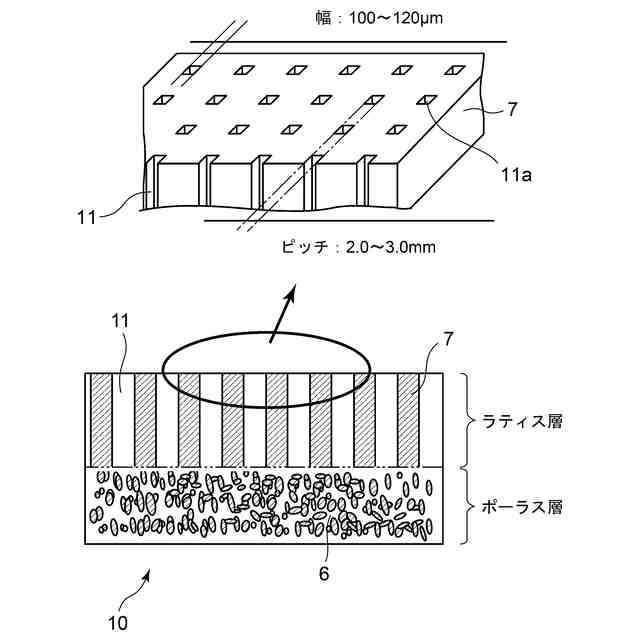

前記ガス透過性焼結金属体層が、ガス透過性トラス層及びガス透過性ポーラス層及びガス透過性ラティス層のうちの少なくとも一からなる請求項１記載の金型。
【請求項３】
ガス透過性トラス層及びガス透過性ポーラス層及びガス透過性ラティス層のうちの二以上が連続焼結層である請求項２記載の金型。
【請求項４】

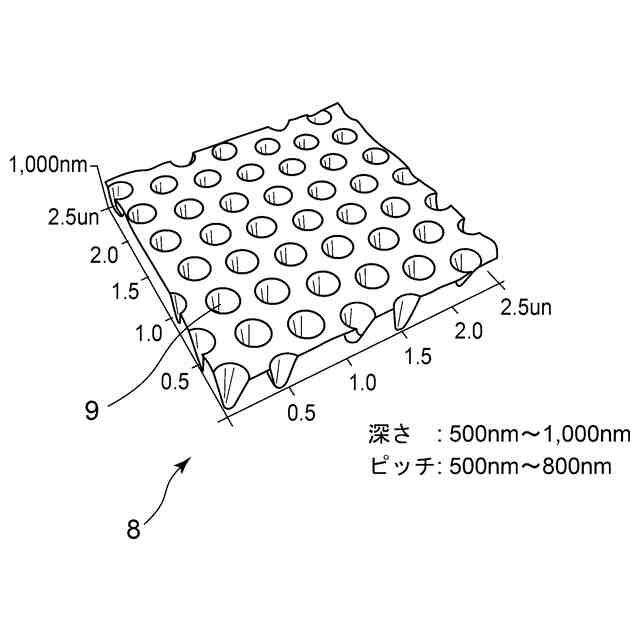

前記ガス透過性金型表層部には深さが５００～１０００ｎｍの凹部が形成されている請求項１記載の金型。
【請求項５】
隣接する前記凹部それぞれの中心間間隔が５００～８００ｎｍとされる請求項４記載の金型。
【請求項６】

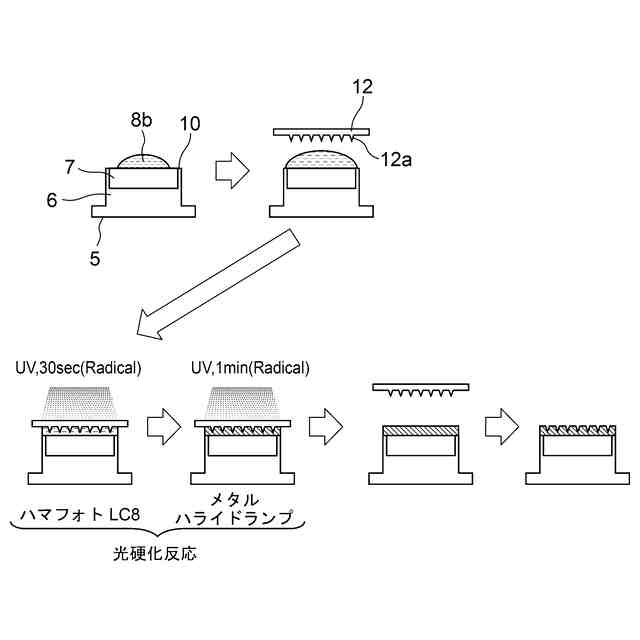

ガス透過性トラス層及びガス透過性ポーラス層及びガス透過性ラティス層のうちの少なくとも二以上を連続焼結して形成する工程と、前記ガス透過性トラス層及びガス透過性ポーラス層及びガス透過性ラティス層のうちの一にガス透過性表層液を付着する工程と、そのラティス層に付着されたガス透過性表層液に微細ナノ構造付き原板を載置する工程と、微細ナノ構造付き原板を載置したガス透過性表層液に紫外線を照射する光硬化反応工程と、前記微細ナノ構造付き原板を離脱する工程とからなることを特徴とする金型の製造方法。
【請求項７】
前記微細ナノ構造付き原板には表面に微細な凸部が形成され、かかる表面の凸部は、高さが５００～１０００ｎｍである請求項６記載の金型の製造方法。
【請求項８】
隣接する前記凸部それぞれの中心間間隔が５００～８００ｎｍとされる請求項７に記載の金型の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂成形品の製造に用いる金型及びその金型の製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近時抗菌製品の国内市場は１兆円規模に達し、SIAA（抗菌製品技術協議会）における、抗菌/防カビに関するSIAAマークの登録製品数の推移グラフを見てもその登録製品数は増加の一途をたどっている。
その様に抗菌製品に関する社会的なニーズが非常に高いことから、例えば空気調和機の分野においても抗菌性を付与するための様々な試みが行われている。
【０００３】
特許文献１はフィルタに付着した埃や汚れが落ちやすく、さらに、付着した埃からの菌の繁殖を抑制する空気調和機を提供することを課題として、熱交換器と、熱交換器の上流に配置されたフィルタと、フィルタを通過した空気を熱交換器で熱交換するように送風する送風ファンと、を備え、このフィルタは、フォトエッチング加工によりメッシュが形成された金属板と、金属板の室内空気通過方向下流に配置され、電荷移動型触媒が塗布された抗菌脱臭樹脂と、を備える空気調和機を開示した。
また特許文献２は防汚性能、付着水の除去および耐久性に優れたコーティング膜を形成した送風ファンを備えたルームエアコンを得ることを課題として平均粒径が２～１０nmの第１のシリカ微粒子と、平均粒径が５０～５００nmのフッ素樹脂微粒子とを含有する親・疎水性の水系コーティング材を送風ファンに塗布して、さらに撥水性コーティング材を送風ファンの陽圧面端部にコーティングする空気調和機を開示した。
【先行技術文献】
【特許文献】
【０００４】
特開第2010?19498号公報
特開第2008?292069号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１、特許文献２にも示すように空気調和機における従来の抗菌性付与方法は例えばＡｇイオンを含有する抗菌剤を樹脂表面にコーティングする若しくは抗菌剤を樹脂材料に混練するものであった。
この抗菌剤を樹脂表面にコーティングする方法では経年劣化によってコーティングが剥離し、抗菌性が消失すると言う問題があった。
また抗菌剤を樹脂材料に混練する方法では抗菌剤の使用量が多くコスト高であるだけでなく抗菌剤を樹脂材料に混練した樹脂のリサイクルが困難で有り、環境負荷が大きいという問題があった。
【０００６】
本発明は以上の従来技術における問題に鑑み、安価で経年劣化が少なく環境負荷が小さい抗菌性の樹脂成形品の製造に用いる金型、その金型の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明者らはE. P. Ivanova et al.,Nature Communications 2013, 4, 2838及びE. P. Ivanova et al.,Small 2012, 8, 2489?2494にも示されるように、ナノ構造は、化学組成とは無関係に、機械的な高い殺菌性を示し、具体的にはナノ構造のピラーが細菌の細胞壁を破壊し物理的に細菌を殺すことに着目して本発明に想到した。
【０００８】
すなわち本発明の金型は、ガス透過性焼結金属体層に積層されたガス透過性金型表層部とを有してなることを特徴とする。
【０００９】
前記ガス透過性焼結金属体層が、ガス透過性トラス層及びガス透過性ポーラス層及びガス透過性ラティス層のうちの少なくとも一からなる様にすることができる。
【００１０】
ガス透過性トラス層及びガス透過性ポーラス層及びガス透過性ラティス層のうちの二以上が連続焼結層である様にすることができる。
（【００１１】以降は省略されています）
