公開番号2025011920
公報種別公開特許公報(A)
公開日2025-01-24
出願番号2023114342
出願日2023-07-12
発明の名称照明器具
出願人大光電機株式会社
代理人個人,個人,個人
主分類F21S 8/04 20060101AFI20250117BHJP(照明)
要約【課題】輝度ムラがなく、良好な明るさ感を得ることができる照明器具を提供する。

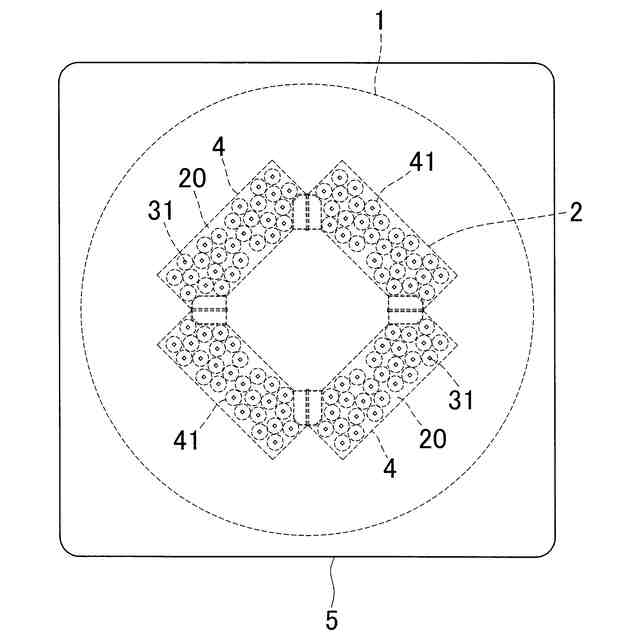

【解決手段】本発明は、発光基板3を有する光源ユニット2が、正方形状の照明カバー5によって覆われる照明器具を対象とする。光源ユニット2が、照明カバー5の形状に対応する正方形状に形成され、光源ユニット2の角部が、照明カバー5の辺部に対応して配置されている。
【選択図】図2
特許請求の範囲【請求項１】
発光基板を有する光源ユニットが、正多角形状の照明カバーによって覆われる照明器具であって、
前記光源ユニットが、前記照明カバーの形状に対応する正多角形状に形成され、
前記光源ユニットの角部が、前記照明カバーの辺部に対応して配置されていることを特徴とする照明器具。
続きを表示（約 140 文字）【請求項２】
前記光源ユニットは、前記発光基板にレンズ板が設けられた長尺な複数の光源ユニット構成部が、正多角形の辺部に沿って枠状に継ぎ合わされて形成されている請求項１に記載の照明器具。
【請求項３】
前記照明カバーは正方形である請求項１または２に記載の照明器具。

発明の詳細な説明【技術分野】
【０００１】
この発明は、例えばＬＥＤ基板上にレンズ板が取り付けられた光源ユニットを、照明カバーによって覆うように配置したＬＥＤシーリングライト等の照明器具に関する。
続きを表示（約 990 文字）【背景技術】
【０００２】
下記特許文献１に示す従来の照明器具は、天井に取り付けられるＬＥＤシーリングライトである。このＬＥＤシーリングライトは、天井に取り付けられる器具本体と、その器具本体に取り付けられ、かつＬＥＤ基板を含む光源ユニットと、その光源ユニットを覆うようにして器具本体に取り付けられる照明カバーとを備えている。
【０００３】
このようなＬＥＤシーリングライトは、照明カバーが円形のものが主流であるが、長方形のものや、正方形のものも存在している。
【先行技術文献】
【特許文献】
【０００４】
特許第６９３１８０９号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記従来のシーリングライトのうち、照明カバーが正方形のシーリングライトにおいては、照明カバー全域を均等な明るさで照明できず、明るさにムラ（輝度ムラ）が生じてしまい、使用者にとって良好な明るさ感を得ることができないという課題があった。
【０００６】
この発明は、上記の課題に鑑みてなされたものであり、正方形等の正多角形状の照明カバーのほぼ全体をムラのない明るさで照明できて、良好な明るさ感を得ることができる照明器具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明は、以下の手段を備えるものである。
【０００８】
［１］発光基板を有する光源ユニットが、正多角形状の照明カバーによって覆われる照明器具であって、
前記光源ユニットが、前記照明カバーの形状に対応する正多角形状に形成され、
前記光源ユニットの角部が、前記照明カバーの辺部に対応して配置されていることを特徴とする照明器具。
【０００９】

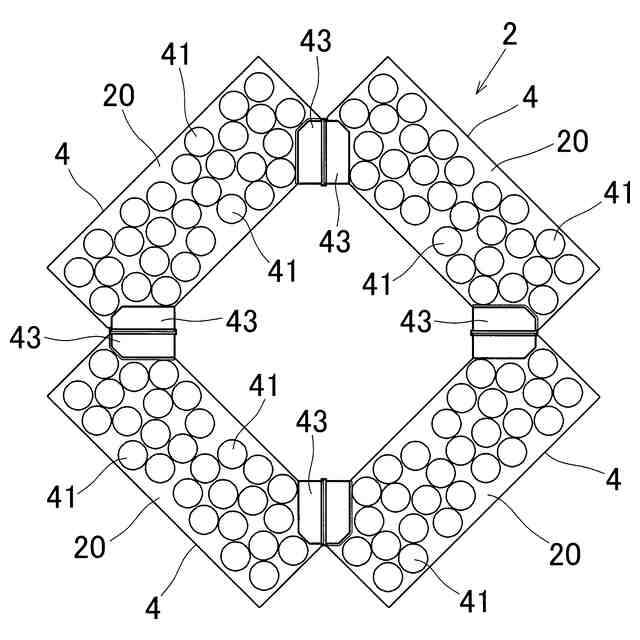

［２］前記光源ユニットは、前記発光基板にレンズ板が設けられた長尺な複数の光源ユニット構成部が、正多角形の辺部に沿って枠状に継ぎ合わされて形成されている前項１に記載の照明器具。
【００１０】
［３］前記照明カバーは正方形である前項１または２に記載の照明器具。
【発明の効果】
（【００１１】以降は省略されています）
