公開番号2025073692
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184682
出願日2023-10-27
発明の名称LED照明用電源装置及びLED照明装置
出願人大光電機株式会社
代理人個人,個人,個人
主分類H05B 45/46 20200101AFI20250502BHJP(他に分類されない電気技術)
要約【課題】切り替え駆動される2系統以上のLED負荷の端子電圧が異なっていても、切り替え駆動時の突発的なピーク電流によりLED負荷が故障する恐れを低減するとともに、発生ノイズの吸収性能にも優れたLED照明用電源装置及びLED照明装置を提供する。

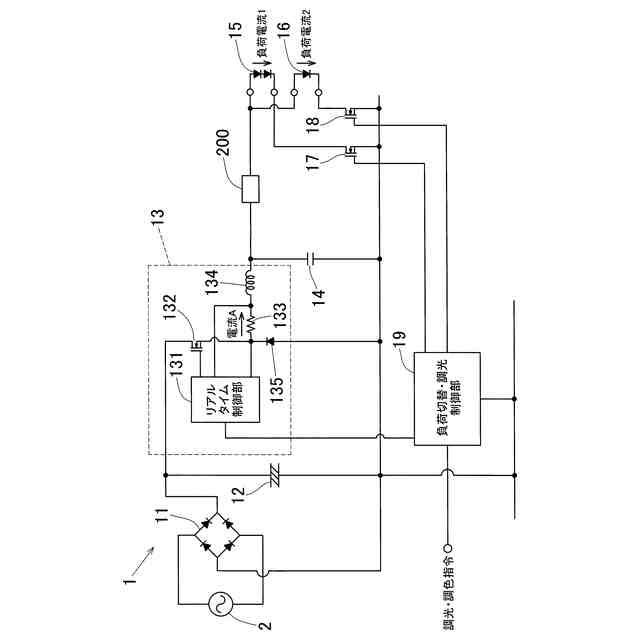

【解決手段】交流または直流を電源とし、1つの定電流コンバータ13の出力平滑用コンデンサ14に接続された負荷端子電圧の異なる独立した2系統以上のLED負荷15、16を切り替えて駆動することにより調光及び/または調色を行う出力LED照明用電源装置において、出力平滑コンデンサ14からの放電電流が流れる経路に電流を制限させる作用のある回路200が搭載されている。
【選択図】図1
特許請求の範囲【請求項１】
交流または直流を電源とし、１つの定電流コンバータの出力平滑用コンデンサに接続された負荷端子電圧の異なる独立した２系統以上のＬＥＤ負荷を切り替えて駆動することにより調光及び／または調色を行うＬＥＤ照明用電源装置において、
出力平滑コンデンサからの放電電流が流れる経路に電流を制限させる作用のある回路が搭載されていることを特徴とするＬＥＤ照明用電源装置。
続きを表示（約 570 文字）【請求項２】
電流を制限させる作用のある回路に、抵抗・サーミスタ・インダクタ・コンデンサ・定電流ダイオードのうちの少なくとも何れかである受動素子が使用されている請求項１に記載のＬＥＤ照明用電源装置。
【請求項３】
電流を制限させる作用のある回路に、定電流回路が使用されている請求項１に記載のＬＥＤ照明用電源装置。
【請求項４】

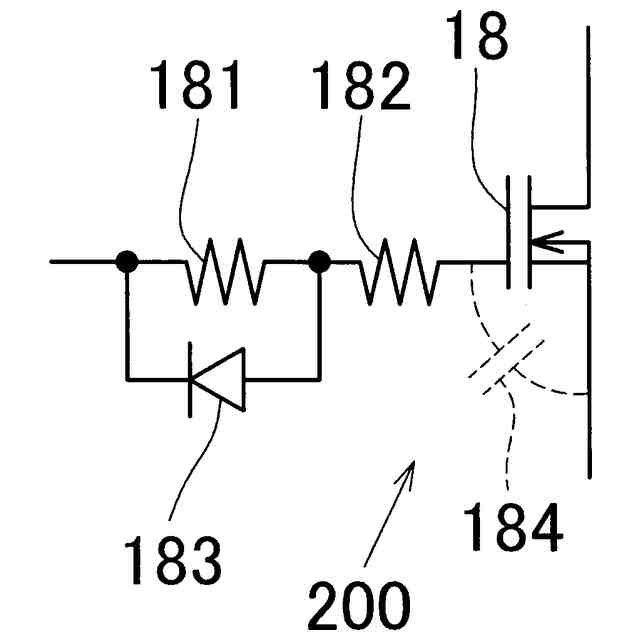

電流を制限させる作用のある回路に、LED負荷を切り替える駆動用スイッチング素子として、オンの動作スピードを遅くしてオン時に発生するＬＥＤピーク電流を抑える作用を有する駆動用スイッチング素子が使用されている請求項１に記載のＬＥＤ照明用電源装置。
【請求項５】

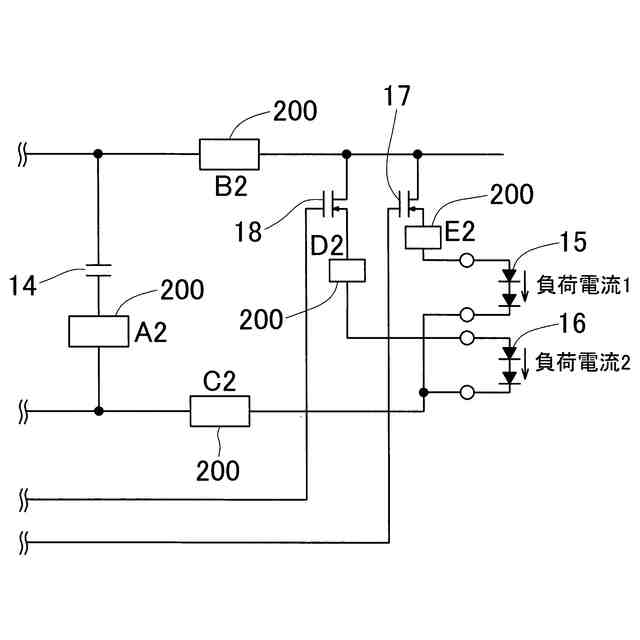

電流を制限させる作用のある回路は、出力平滑コンデンサからの放電電流が独立した２系統以上のＬＥＤ負荷に共通して流れる経路に搭載されている請求項１ないし請求項４の何れかに記載のＬＥＤ照明用電源装置。
【請求項６】
請求項１ないし請求項４の何れかに記載のＬＥＤ照明用電源装置を備えたＬＥＤ照明装置。
【請求項７】
電流を制限させる作用のある回路は、出力平滑コンデンサからの放電電流が独立した２系統以上のＬＥＤ負荷に共通して流れる経路に搭載されている請求項６に記載のＬＥＤ照明装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、２系統以上のＬＥＤ負荷を切り替え駆動するＬＥＤ照明用電源装置、及びこの電源装置が用いられたＬＥＤ照明装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
光源にＬＥＤ（発光ダイオード）を用いたＬＥＤ照明装置として、例えば色温度の異なる２系統以上のＬＥＤ負荷を交互に切り替え駆動して調色制御を行うＬＥＤ照明装置が従来より知られている（例えば特許文献１、特許文献２）。
【０００３】
ところで、このような２系統以上のＬＥＤ負荷を交互に切り替え駆動するＬＥＤ照明装置の電源装置として、ＬＥＤ負荷に流れる電流の安定化のためフィードバック制御方式の電源装置が使用されることが多い。
【０００４】
このフィードバック制御方式の電源装置は、ＬＥＤ負荷を流れる電流を検出するとともに、検出した電流値が減少するとＬＥＤ負荷を流れる電流が増加するように定電流コンバータの出力を増大させ、検出した電流値が増加するとＬＥＤ負荷を流れる電流が減少するように定電流コンバータの出力を減少させる制御を行うものである。
【先行技術文献】
【特許文献】
【０００５】
特許第５１４１８７４号公報
特開２０１５－９５３４７号公報
特許第６９９９１００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、このようなフィードバック式の電源装置は、次のような問題があった。即ち、切り替え駆動される２系統以上のＬＥＤ負荷の端子電圧は一般的には同一ではなく、例えば負荷端子電圧の小さいＬＥＤ負荷から負荷端子電圧の大きいＬＥＤ負荷に駆動切替を行った場合、負荷端子電圧の差が大きいと、切替直後は負荷端子電圧の大きいＬＥＤ負荷への電流が急激に減少する。このため、フィードバックがかかり定電流コンバータは急激に出力を増大させるように制御されるため、ＬＥＤ負荷に突発的な大電流が流れて故障する恐れがあった。
【０００７】

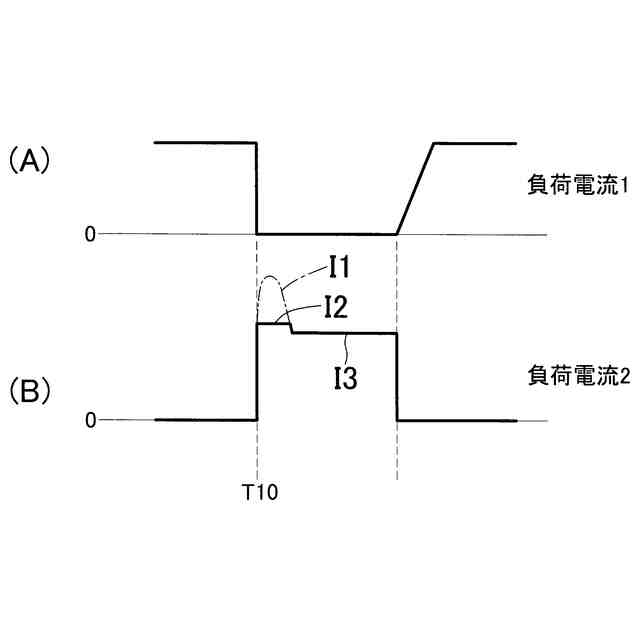

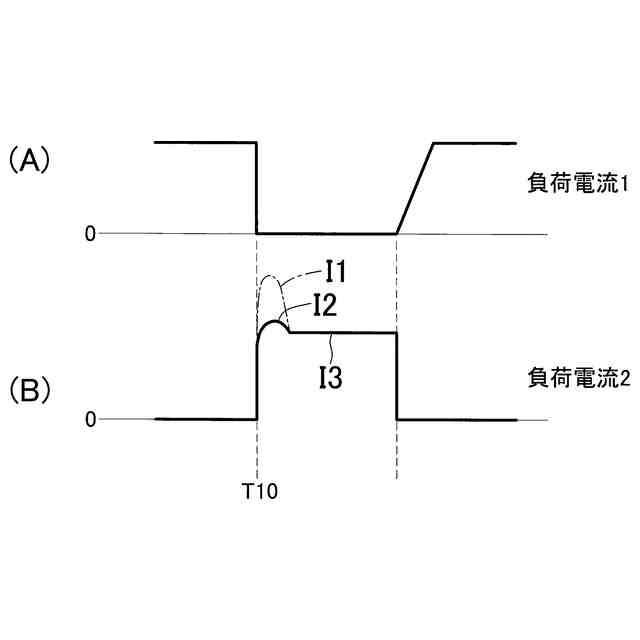

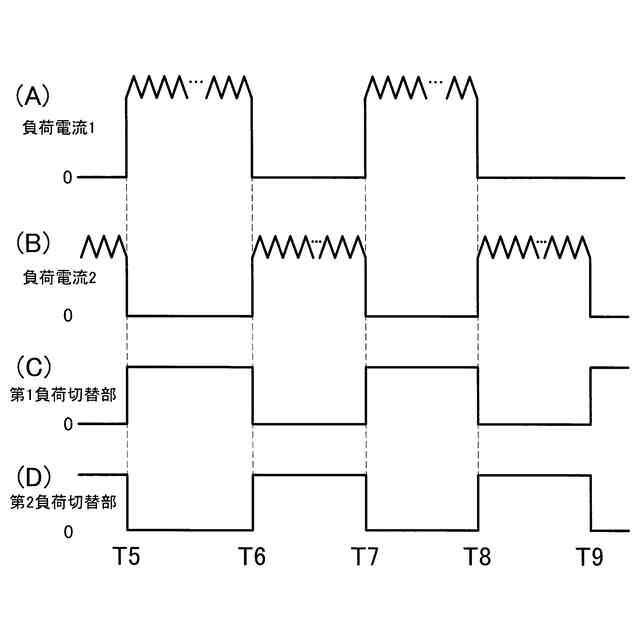

また、定電流コンバータの出力には、ＬＥＤ負荷に安定的に電流を供給するため、比較的容量の大きいコンデンサが一般的に接続されている。しかし、負荷端子電圧の大きいＬＥＤ負荷から負荷端子電圧の小さいＬＥＤ負荷に駆動が切り替わったとき、コンデンサから突発的な大電流（ピーク電流）が負荷端子電圧の小さいＬＥＤ負荷に流れるとともに、コンデンサの容量が大きいためこの電流が持続し、このためやはりＬＥＤ負荷が故障する恐れがあった。
【０００８】
このように、従来のフィードバック式の電源装置では、切り替え駆動される２系統以上のＬＥＤ負荷の端子電圧が異なっている場合、切り替え駆動時にＬＥＤ負荷が突発的なピーク電流により故障する恐れがあるという問題があった。
【０００９】
これらの突発的なピーク電流は、制御困難な電流としてＬＥＤ負荷に流れる為、ＬＥＤ負荷電流が安定しないという問題も発生していた。
【００１０】

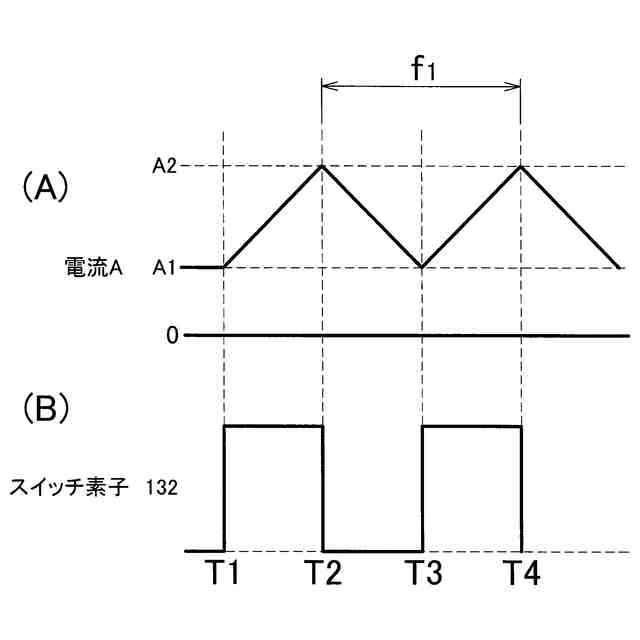

また、上記のような問題を解決するため、特許文献３には、交流または直流を電源とし、１つの定電流コンバータの出力に接続された負荷端子電圧の異なる独立した２系統以上のＬＥＤ負荷を切り替え駆動することにより調光及び／または調色を行うＬＥＤ照明用電源装置において、前記定電流コンバータの制御は、定電流コンバータのスイッチング素子を、定電流コンバータの出力電流が下限閾値を下回るとオンにし、上限閾値を超えるとオフにするリアルタイム制御とするとともに、定電流コンバータの出力端に接続されるコンデンサの容量を０．１μＦ以下とするか、または定電流コンバータの出力端にコンデンサを設けないＬＥＤ照明用電源装置が提案されている。
（【００１１】以降は省略されています）
