発明の名称床
出願人三協立山株式会社
代理人個人
主分類E04F 15/00 20060101AFI20250110BHJP(建築物)
要約【課題】使い勝手の良い床の提供。
【解決手段】設置面10上に間隔をおいて配置した補助材1,1,…と、補助材1,1,…の上面に取付けた下金具2,2,…と、補助材1,1,…よりも上方位置に補助材1,1,…と交差させて間隔をおいて配置した根太3,3,…と、根太3,3,…の下面に取付けた上金具4,4,…と、根太3,3,…の上面に取付けた床板5,5,…とを備え、下金具2は、補助材1上面に取付けられるプレート6と、プレート6に回転可能に立設したボルト7を有し、上金具4は、根太3下面に取付けられるプレート8と、下金具2のボルト7と螺合する雌ねじ孔9を有し、下金具2のボルト7を上金具4の雌ねじ孔9と螺合し回転させることで根太3を高さ調整自在である。
【選択図】図1
特許請求の範囲【請求項１】
設置面上に間隔をおいて配置した補助材と、補助材の上面に取付けた下金具と、補助材よりも上方位置に補助材と交差させて間隔をおいて配置した根太と、根太の下面に取付けた上金具と、根太の上面に取付けた床板とを備え、下金具は、補助材上面に取付けられるプレートと、プレートに回転可能に立設したボルトを有し、上金具は、根太下面に取付けられるプレートと、下金具のボルトと螺合する雌ねじ孔を有し、下金具のボルトを上金具の雌ねじ孔と螺合し回転させることで根太を高さ調整自在であることを特徴とする床。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バルコニー等に設置される床に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
マンション等のバルコニーにおいては、コンクリート等で形成された床面上に床板を敷設してウッドデッキのような床（通称、バルコニーデッキ）を設けることがある。かかる床においては、使い勝手の良いものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、使い勝手の良い床の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による床は、設置面上に間隔をおいて配置した補助材と、補助材の上面に取付けた下金具と、補助材よりも上方位置に補助材と交差させて間隔をおいて配置した根太と、根太の下面に取付けた上金具と、根太の上面に取付けた床板とを備え、下金具は、補助材上面に取付けられるプレートと、プレートに回転可能に立設したボルトを有し、上金具は、根太下面に取付けられるプレートと、下金具のボルトと螺合する雌ねじ孔を有し、下金具のボルトを上金具の雌ねじ孔と螺合し回転させることで根太を高さ調整自在であることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による床は、設置面上に間隔をおいて配置した補助材と、補助材の上面に取付けた下金具と、補助材よりも上方位置に補助材と交差させて間隔をおいて配置した根太と、根太の下面に取付けた上金具と、根太の上面に取付けた床板とを備え、下金具は、補助材上面に取付けられるプレートと、プレートに回転可能に立設したボルトを有し、上金具は、根太下面に取付けられるプレートと、下金具のボルトと螺合する雌ねじ孔を有し、下金具のボルトを上金具の雌ねじ孔と螺合し回転させることで根太を高さ調整自在であることで、床板の上面の高さを掃き出し窓の下枠の高さ等に合わせて適宜調整することができるので、使い勝手が良い。また、設置面上に部材を接着する必要がないので、施工性が良い。
【図面の簡単な説明】
【０００６】
図３のＡ－Ａ断面図である。
図３のＢ－Ｂ断面図である。

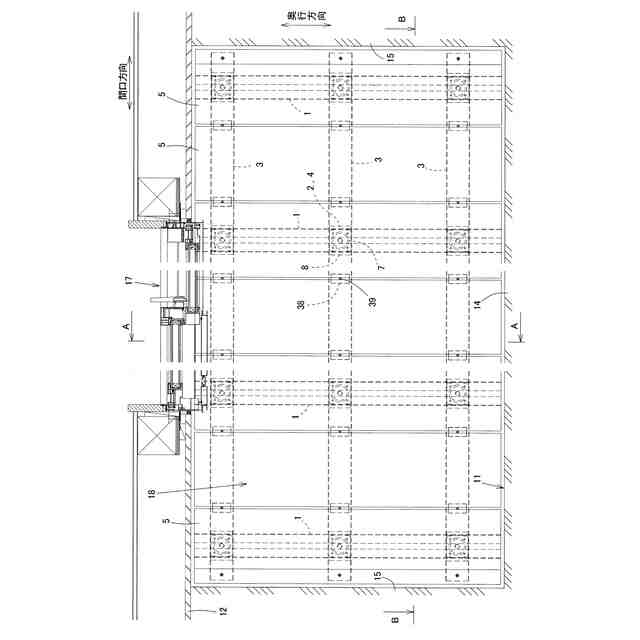

本発明の床の一実施形態を示す平面図である。
図２の補助材周辺を拡大して示す縦断面図である。
根太の高さ調整を行うときの状態を示す縦断面図である。

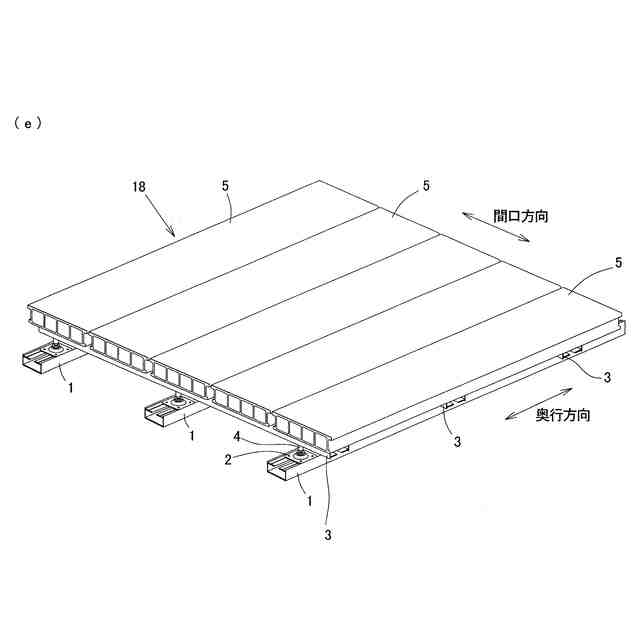

同床の施工手順を示す斜視図である。
同床の施工手順（図６－１の続き）を示す斜視図である。
同床の施工手順（図６－２の続き）を示す斜視図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～４は、本発明の床の一実施形態であって、建物に屋外側に張り出して設けたバルコニー１１の床１８に適用したものである。
バルコニー１１は、建物の躯体と一体で形成されたであり、図１，２に示すように、建物の外壁１２から屋外側に張り出して設けた床部１３と、床部１３の前端部より上方に立ち上げて設けた手摺前壁１４と、床部１３の左右端部より上方に立ち上げて設けた左右の手摺側壁１５とを有している。床部１３の上面（設置面）１０は、図１に示すように、前側に向かうにつれて低くなるように傾斜した水勾配を有し、その前端部には排水溝１６が形成してある。外壁１２には、掃き出し窓１７が設けられており、掃き出し窓１７からバルコニー１１に出入りできるようにしてある。
【０００８】
床１８は、図１～３に示すように、設置面１０上に奥行方向の向きで間口方向に間隔をおいて配置された複数の補助材１，１，…と、補助材１，１，…の上面に長手方向に間隔をおいて取付けられた複数の下金具２，２，…と、補助材１，１，…よりも上方位置に間口方向の向きで奥行方向に間隔をおいて配置された複数の根太３，３，…と、根太３，３，…の下面に長手方向に間隔をおいて取付けられた複数の上金具４，４，…と、複数の根太３，３，…上に掛け渡して間口方向に並べて取付けられた複数の床板５，５，…とを備えている。
床板５，５，…の上面は、図１に示すように、設置面１０と同様に前側が低くなるように傾斜している。また、床板５，５，…の上面を掃き出し窓１７の下枠１９の下端に近づけるように、根太３，３，…の高さ調整を行って床板５，５，…の設置高さを調整してある。
【０００９】
補助材１は、アルミニウム合金の押出形材で形成したものであり、図２，４に示すように、上壁２０と下壁２１と左右の側壁２２とを有する略矩形断面に形成されている。上壁２０の左右両側には、下金具２のプレート６を位置決めするための突条２３が上方に突出して形成してある。上壁２０の中央部にはスリット２４が長手方向に沿って形成されている。補助材１は、設置面１０に単に載置されているだけで、接着等はされていない。
【００１０】
下金具２は、図２，４に示すように、四角形の板状のプレート６と、プレート６の中央部に立設したボルト７とを有し、ボルト７は回転自在にプレート６に支持されている。ボルト７の上端部には、ボルト７を工具（プラスドライバー）２５で回転させられるように、十字穴２６が形成してある（図５参照）。下金具２は、プレート６を補助材１の突条２３間に位置決めした状態で補助材１の上面に載置し、上方からのねじ２７でねじ止めして補助材１に取付けられている。
