公開番号2025038679
公報種別公開特許公報(A)
公開日2025-03-19
出願番号2023145426
出願日2023-09-07
発明の名称サッシ
出願人三協立山株式会社
代理人弁理士法人英知国際特許商標事務所
主分類E06B 1/18 20060101AFI20250312BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】より高い断熱性を備えたサッシの提供。
【解決手段】サッシは、サッシ枠と外周側枠とを備え、サッシ枠は、室内に面する枠部材であり、室内側形材と室外側形材が樹脂ブリッジで連結されて形成されており、外周側枠は、室外に面する枠部材であり、躯体取付片を有しており、サッシ枠の室内側形材と外周側枠とが離間している
【選択図】図3
特許請求の範囲【請求項１】
サッシ枠と外周側枠とを備え、サッシ枠は、室内に面する枠部材であり、室内側形材と室外側形材が樹脂ブリッジで連結されて形成されており、外周側枠は、室外に面する枠部材であり、躯体取付片を有しており、サッシ枠の室内側形材と外周側枠とが離間しているサッシ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サッシに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
開口部に取り付けられるサッシは、各種断熱対策が取られている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
サッシは、断熱対策として金属形材と樹脂形材を組み合わせたものが知られているが、現在では、より高い断熱性を備えたサッシが望まれている。
【課題を解決するための手段】
【０００４】
前述の課題を解決するために請求項１に記載のサッシは、サッシ枠と外周側枠とを備え、サッシ枠は、室内に面する枠部材であり、室内側形材と室外側形材が樹脂ブリッジで連結されて形成されており、外周側枠は、室外に面する枠部材であり、躯体取付片を有しており、サッシ枠の室内側形材と外周側枠とが離間している。
【発明の効果】
【０００５】
本発明は、前述の構成により、より高い断熱性を備えたサッシを提供できる。
【図面の簡単な説明】
【０００６】
本発明に係る第１実施形態のサッシＡの中間省略縦断面図である。

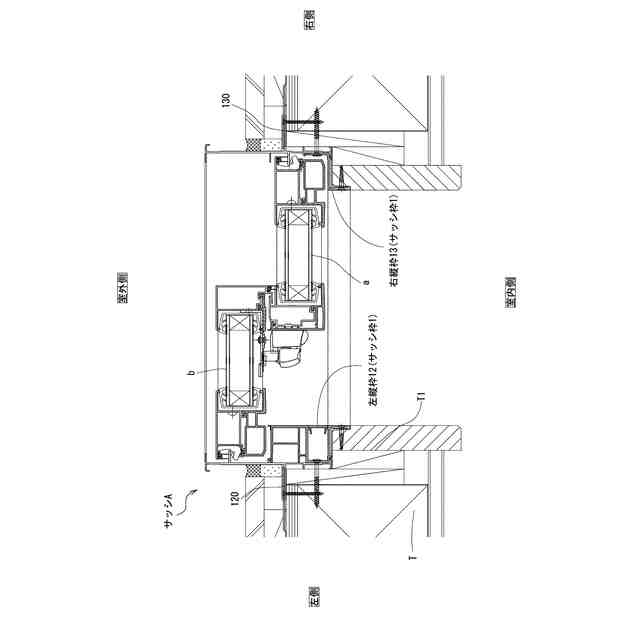

本発明に係る第１実施形態のサッシＡの中間省略横断面図である。

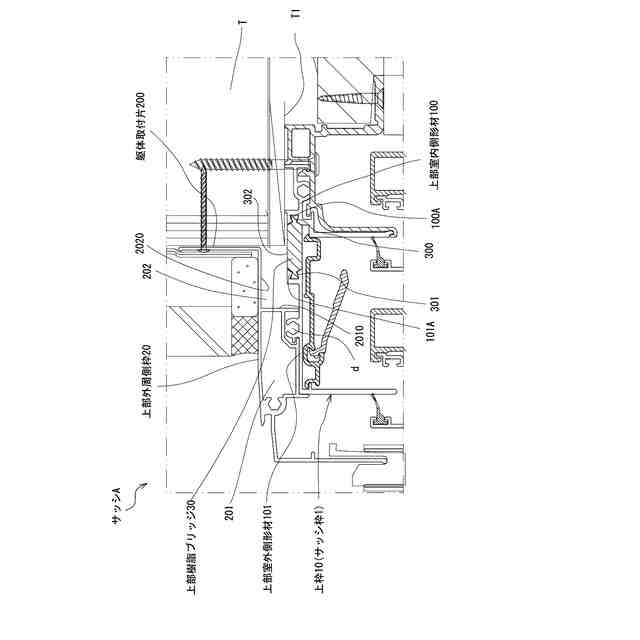

図１の要部拡大図であり、サッシＡの上部側の二点鎖線で囲んだ枠内の拡大図である。

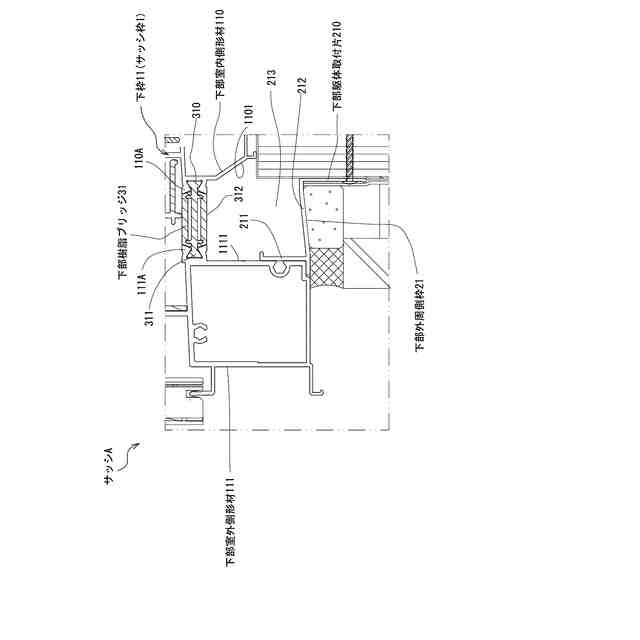

図１の要部拡大図であり、サッシＡの下部側の二点鎖線で囲んだ枠内の拡大図である。

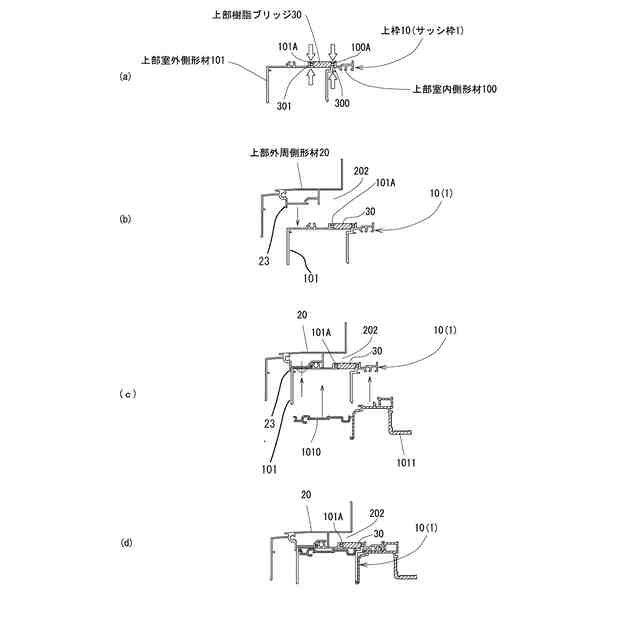

本発明に係る第１実施形態のサッシＡの製造方法の工程図であり、上部側を示す。

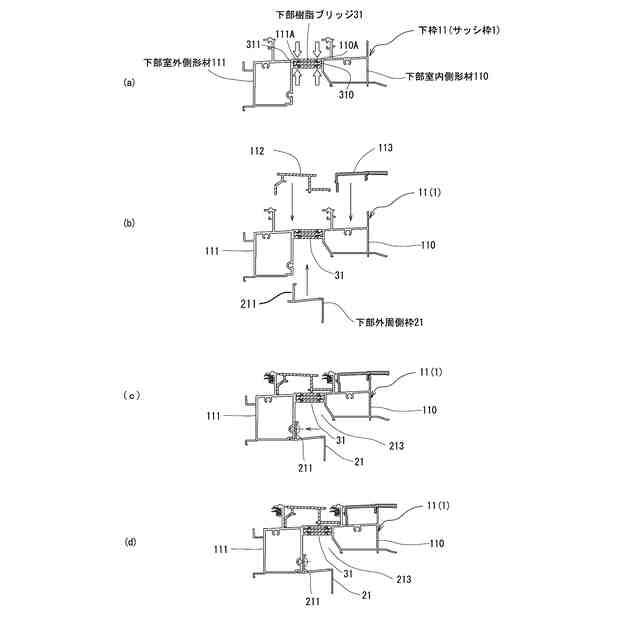

本発明に係る第１実施形態のサッシＡの製造方法の工程図であり、下部側を示す。
本発明に係る第２実施形態のサッシＢの上部側の縦断面図である。
【発明を実施するための形態】
【０００７】
以下、図面を参照して本発明の第１実施形態のサッシＡおよび第２実施形態のサッシＢを説明する。
以下の説明で、異なる図における同一符号は同一機能の部位を示しており、各図における重複説明は適宜省略する。
【０００８】
[第１実施形態のサッシＡの構成]
図１および図２を参照されたい。
サッシＡは、サッシ枠１の内周側に内障子ａと外障子ｂを有し、躯体Ｔの室内側と室外側を仕切るように躯体開口部Ｔ１に取り付けられるものである。
サッシＡは、図１に示すように、サッシ枠１の上枠１０の外周側に上部外周側枠（外周側枠）２０が取り付けられている。
サッシ枠１の下枠１１の外周側に下部外周側枠（外周側枠）２１が取り付けられている。
サッシＡは、サッシ枠１、内障子ａ、外障子ｂを金属形材と断熱性にかかわる樹脂形材を組み合わせて構成した複合サッシであり、複合サッシにすることで室内側への断熱性を高めている。
【０００９】
（サッシ枠１の構成）
図１および図２を参照されたい。
サッシ枠１は、室内側に面する枠部材であり、上枠１０、下枠１１、左縦枠１２、右縦枠１３を枠組みした構造のものである。
サッシ枠１の内周には、内障子ａと外障子ｂが左右方向（間口方向）に引違い自在に配置されている。
上枠１０、下枠１１、左縦枠１２、右縦枠１３は、それぞれ躯体開口部Ｔ１の内周側にねじ止めされている。
【００１０】
（上枠１０の構成）
図１およびその一部拡大図である図３を参照されたい。
上枠１０は、室内側の上部室内側形材(室内側形材)１００と室外側の上部室外側形材 (室外側形材)１０１を有している。
上部室内側形材１００と上部室外側形材１０１は、図３に示すように、上部樹脂ブリッジ（樹脂ブリッジ）３０により連結されており、上部樹脂ブリッジ３０による連結により、上枠１０が形成される。
上枠１０の内周側には、樹脂カバー１０１０と樹脂枠１０１１が取り付けられている。
（【００１１】以降は省略されています）
