公開番号2025067019
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023176654
出願日2023-10-12
発明の名称開口部建材
出願人三協立山株式会社
代理人個人
主分類E06B 9/52 20060101AFI20250417BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】上枠補助材の取付けがしやすい開口部建材の提供。
【解決手段】上枠1と上枠補助材4とを備え、上枠1は、垂下片3を有し、上枠補助材4は、外周側に向けて開口した溝9を有し、上枠1の垂下片3が上枠補助材4の溝9に外周側から挿入され、溝9の室外側の壁19と上枠1の垂下片3との隙間に内周側からねじ26を捩じ込むことで上枠補助材4を垂下片3に固定してある。
【選択図】図1
特許請求の範囲【請求項１】
上枠と上枠補助材とを備え、上枠は、垂下片を有し、上枠補助材は、外周側に向けて開口した溝を有し、上枠の垂下片が上枠補助材の溝に外周側から挿入され、溝の室外側の壁と上枠の垂下片との隙間に内周側からねじを捩じ込むことで上枠補助材を垂下片に固定してあることを特徴とする開口部建材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、開口部建材に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来より、開口部建材の室外側に網戸等を取付けるために、上枠の室外側に上枠補助材を取付けることがあった。かかる開口部建材においては、上枠補助材の取付けがしやすいものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、上枠補助材の取付けがしやすい開口部建材の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による開口部建材は、上枠と上枠補助材とを備え、上枠は、垂下片を有し、上枠補助材は、外周側に向けて開口した溝を有し、上枠の垂下片が上枠補助材の溝に外周側から挿入され、溝の室外側の壁と上枠の垂下片との隙間に内周側からねじを捩じ込むことで上枠補助材を垂下片に固定してあることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による開口部建材は、上枠と上枠補助材とを備え、上枠は、垂下片を有し、上枠補助材は、外周側に向けて開口した溝を有し、上枠の垂下片が上枠補助材の溝に外周側から挿入され、溝の室外側の壁と上枠の垂下片との隙間に内周側からねじを捩じ込むことで上枠補助材を垂下片に固定してあるので、上枠の躯体への納まりの如何にかかわらず上枠補助材を取付けでき、且つ上枠に孔を開けたりする必要もないので、上枠補助材の取付けがしやすい。
【図面の簡単な説明】
【０００６】

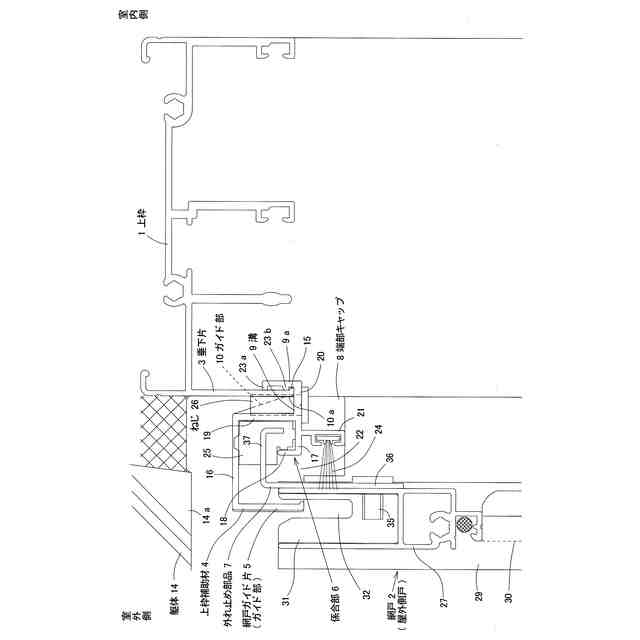

図２の上枠側を拡大して示す縦断面図である。

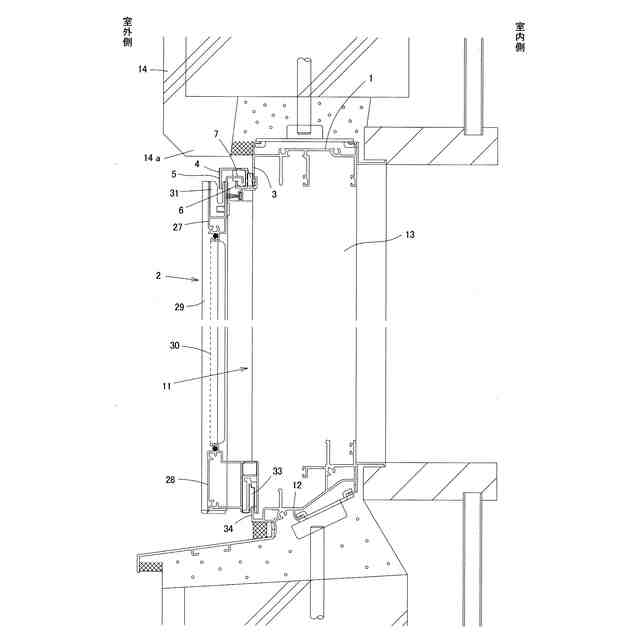

本発明の開口部建材の一実施形態を示す縦断面図である。

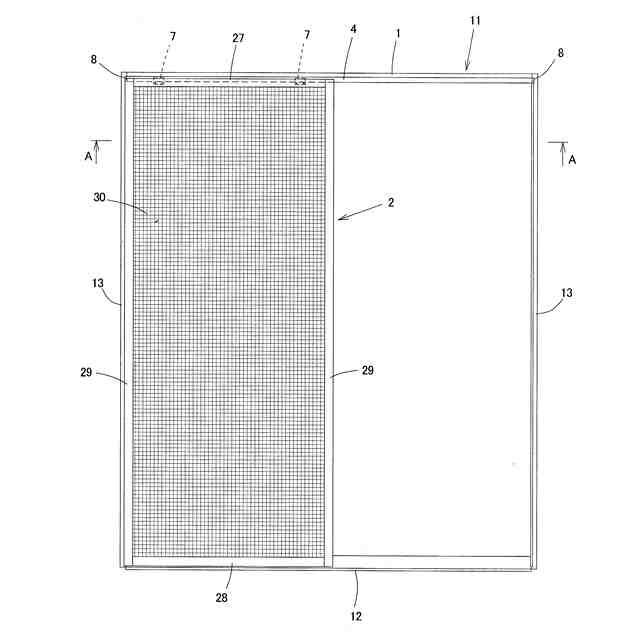

同開口部建材の室外側から見た正面図である。

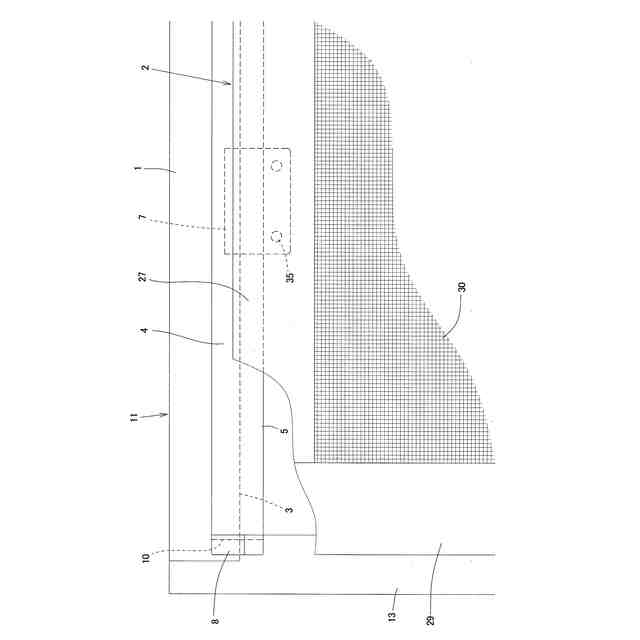

図３の左上の部分を拡大して示す正面図である。
図３のＡ－Ａ断面図である。

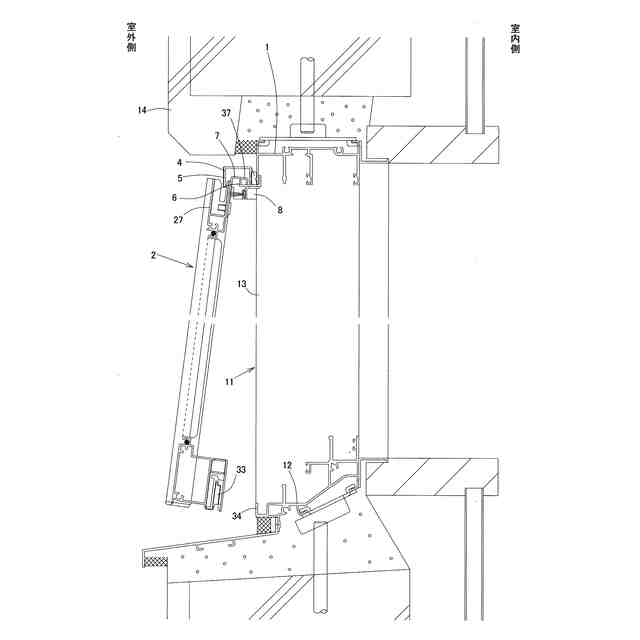

網戸が下枠から外れ、網戸の外れ止め部品が上枠補助材の係合部に係合した状態を示す縦断面図である。

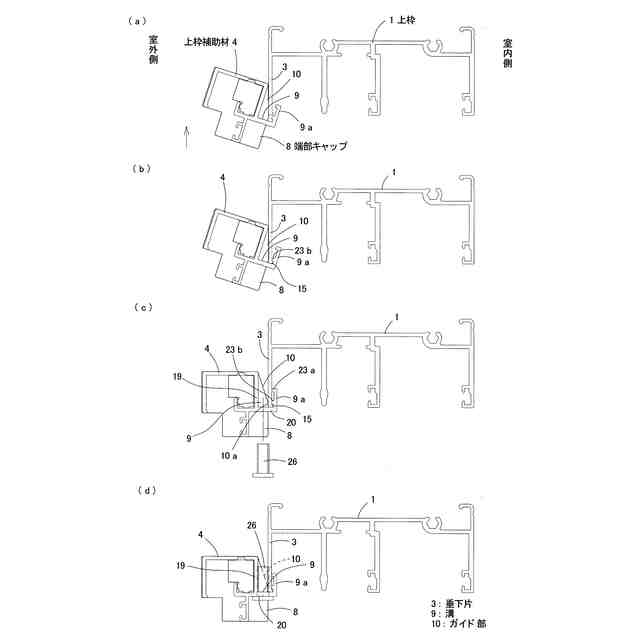

上枠補助材の取付手順を示す縦断面図である。
網戸の取付手順を示す縦断面図である。
網戸の取付手順（図８－１の続き）を示す縦断面図である。
（ａ）は端部キャップの側面図、（ｂ）は同室内側正面図、（ｃ）は平面図である。
枠の躯体への納まりがＲＣ同面納まりの場合の例を示す縦断面図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～６は、本発明の開口部建材の一実施形態を示している。本開口部建材は、ビル用の引違いサッシに適用したものであって、図２，３，５に示すように、建物の躯体開口部に取付けられる枠１１と、枠１１内に引違い状に開閉自在に納めた図示しない外障子及び内障子と、外障子よりも室外側に左右方向に移動自在に設けた網戸（屋外側戸）２を備えている。網戸２は、枠１１の室外側に持ち出して設けてある。
【０００８】
枠１１は、図２，３，５に示すように、アルミニウム合金の押出形材よりなる上枠１と下枠１２と左右の縦枠１３，１３とを枠組みして構成してある。枠１１の躯体１４への納まりは、いわゆるＲＣ抱き納まりとなっており、図２に示すように、躯体１４は上枠１の室外側に外周側から覆いかぶさる部分１４ａを有している。
上枠１は、図１，２に示すように、室外側端部に垂下片３を有しており、垂下片３の下部に固定して上枠補助材４が室外側に突出して設けてある。垂下片３の下端部には、室内側に向けて僅かに突出する突条１５が設けてある（図１参照）。
【０００９】
上枠補助材４は、アルミニウム合金の押出形材で形成したものであり、図３に示すように、枠１１の室外側端における左右方向の開口寸法とほぼ同じ長さを有している。
上枠補助材４は、図１に示すように、上壁１６及び下壁１７と、上壁１６の室外側端より垂下する網戸ガイド片（ガイド部）５と、下壁１７の室外側端より立ち上がる立ち上がり片１８と、上壁１６と下壁１７を室内側で繋ぐ縦壁１９と、下壁１７より室内側に連続して設けられ、縦壁１９より室内側に位置する取付部２０と、下壁１７より下方に垂下する塞ぎ材取付部２１を有している。立ち上がり片１８は、上壁１６の室内外方向のほぼ中央に位置し、網戸ガイド片５と立ち上がり片１８との間には隙間２２が形成されている。上枠補助材４は、立ち上がり片１８と下壁１７とで、後述する外れ止め部品７が係合する係合部６が上向きの鉤状に形成されている。
取付部２０は、外周側に向けて開口した溝９を有し、溝９の室内側壁９ａには室外側に向けて突出する突条２３ａ，２３ｂが上下に間隔をおいて設けてある。塞ぎ材取付部２１には、モヘア等よりなる塞ぎ材２４が室外側に向けて取付けられ、塞ぎ材２４で網戸２との隙間を塞いである。
【００１０】
上枠補助材４の長手方向端部には、図１，４，５に示すように、樹脂製の端部キャップ８が取付けてあり、端部キャップ８で上枠補助材４の小口を塞いである。端部キャップ４は、図１，９に示すように、差込み部２５を上枠補助材４の内部に側方から差し込んで取付けてある。端部キャップ８は、上枠補助材４の溝９の側方にガイド部１０が室外側から室内側に向かって下向きに斜めに傾斜して設けてある。ガイド部１０の下端部には、上枠１の垂下片３の下端部の室外側に当接する当接部１０ａを有し、当接部１０ａと上枠補助材４の溝９内に設けられた突条２３ａ，２３ｂとで上枠１の垂下片３を室外側と室内側から挟持している。
（【００１１】以降は省略されています）
