発明の名称袖ユニット
出願人三協立山株式会社
代理人個人
主分類E06B 7/02 20060101AFI20250123BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】建物の外観をすっきりさせることができ、尚且つレンジフード稼働時のドアの開けにくさを解消できる袖ユニットの提供。
【解決手段】サッシ1の側方に隣接して設けられる袖ユニット2aであって、袖ユニット2aは、室内外に連通する換気経路6を通じて換気を行う機能と、エアコンの配管10を内蔵する機能を有し、換気経路6の出口を開閉する開閉手段11を有し、開閉手段11は、レンジフードがONしたときに開き、レンジフードがOFFしたときに閉じる。
【選択図】図3
特許請求の範囲【請求項１】
サッシの側方に隣接して設けられる袖ユニットであって、袖ユニットは、室内外に連通する換気経路を通じて換気を行う機能と、エアコンの配管を内蔵する機能を有し、換気経路の出口を開閉する開閉手段を有し、開閉手段は、レンジフードがＯＮしたときに開き、レンジフードがＯＦＦしたときに閉じることを特徴とする袖ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サッシの側方に隣接して設けられる袖ユニットに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
高気密・高断熱住宅においては、２４時間換気を行うことが義務付けられており、そのために外壁に孔を開けて給気口を設けている。また建物の外壁には、エアコンの配管を収納するダクトも設置されており、それらが目障りであった。また、高気密・高断熱住宅においては、レンジフードを稼働させると室内の気圧が低くなり、玄関等のドアが開けにくくなる不都合がある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、建物の外観をすっきりさせることができ、尚且つレンジフード稼働時のドアの開けにくさを解消できる袖ユニットの提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による袖ユニットは、サッシの側方に隣接して設けられる袖ユニットであって、袖ユニットは、室内外に連通する換気経路を通じて換気を行う機能と、エアコンの配管を内蔵する機能を有し、換気経路の出口を開閉する開閉手段を有し、開閉手段は、レンジフードがＯＮしたときに開き、レンジフードがＯＦＦしたときに閉じることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による袖ユニットは、サッシの側方に隣接して設けられる袖ユニットであって、袖ユニットは、室内外に連通する換気経路を通じて換気を行う機能と、エアコンの配管を内蔵する機能を有するので、建物の外壁に孔を開けずにエアコンの配管及び換気経路を設けることができ、エアコンの配管及び換気経路を袖ユニットに内蔵することで、建物の外観をすっきりさせることができる。さらに、換気経路の出口を開閉する開閉手段を有し、開閉手段は、レンジフードがＯＮしたときに開き、レンジフードがＯＦＦしたときに閉じることで、レンジフード稼働時のドアの開けにくさを解消できる。
【図面の簡単な説明】
【０００６】

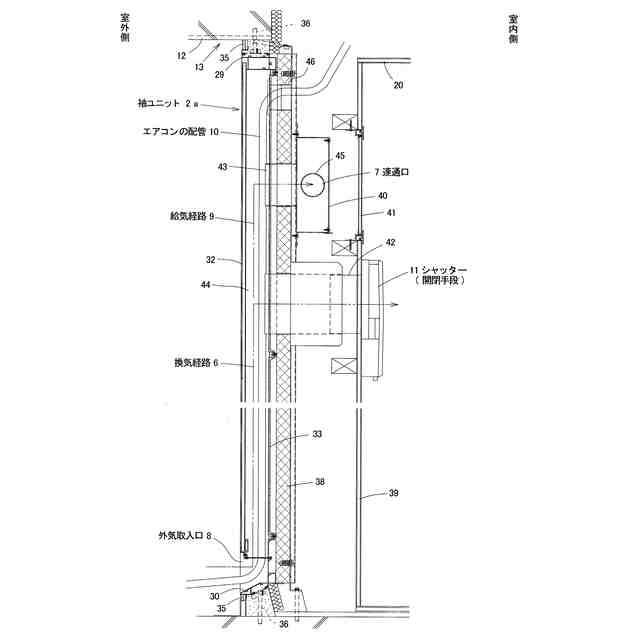

本発明の開口部装置の一実施形態を示す室内側から見た正面図である。

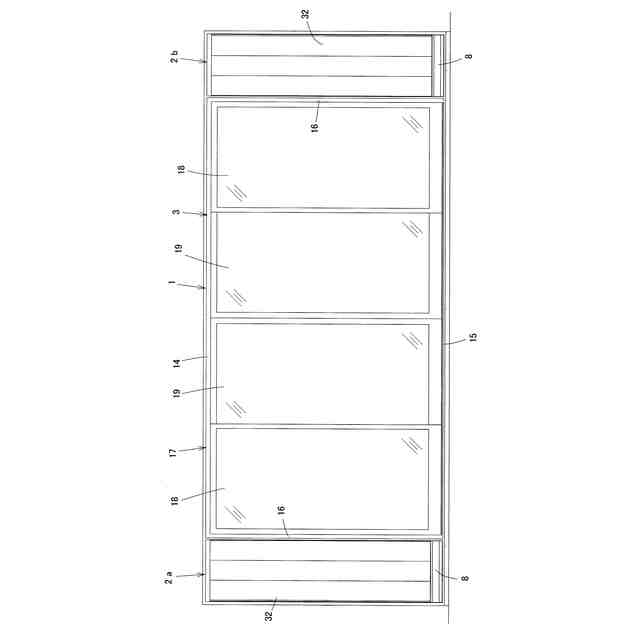

同開口部装置の室外側から見た正面図である。

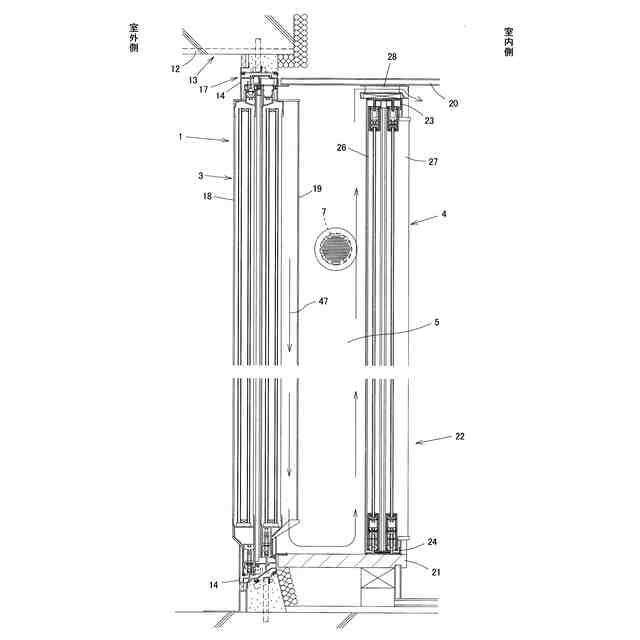

図１のＡ－Ａ断面図である。

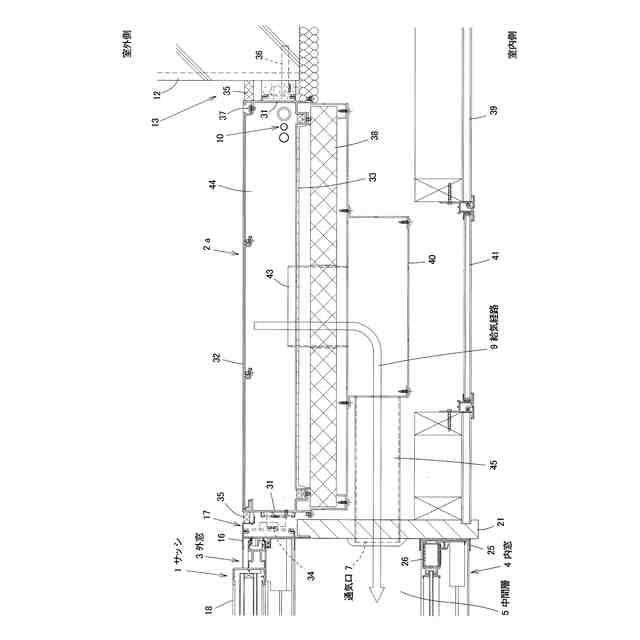

図１のＢ－Ｂ断面図である。
図１のＣ－Ｃ断面図である。
図１のＤ－Ｄ断面図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～６は、本発明の開口部装置の一実施形態を示している。本開口部装置は、図１，２，５，６に示すように、建物の躯体１２の屋外に面した開口部１３に設置されるものであって、サッシ１と、サッシ１の左右両側に隣接して設けた袖ユニット２ａ，２ｂとを備えている。
【０００８】
サッシ１は、図１，２，５，６に示すように、外窓３と内窓４を備え、外窓３と内窓４の間に中間層５を有している。
外窓３は、図２，５，６に示すように、上枠１４と下枠１５と左右の縦枠１６，１６とを枠組みして構成され、開口部１３に固定された枠１７と、枠１７内に設けた２枚の外障子１８，１８と２枚の内障子１９，１９とを備え、外障子１８，１８と内障子１９，１９は上下枠１４，１５に沿って摺動自在である。
内窓４は、図１，５，６に示すように、外窓３の枠１７の室内側に設けられた天井２０と額縁２１とで囲まれた開口部２２の内周側面に上枠２３と下枠２４と左右の縦枠２５，２５を取付け、上下枠２３，２４間に２枚の外障子２６，２６と２枚の内障子２７，２７を摺動可能に支持してある。内窓４は、枠２３，２４，２５と障子２６，２６，２７，２７の框が樹脂製で形成してあり、断熱性能の高いものとなっている。図６に示すように、内窓４の上部には、中間層５から室内空間に連通する通気部２８が設けてある。
【０００９】
室内側から見て右側に位置する袖ユニット２ａは、図３，４に示すように、アルミ形材よりなる上枠２９と下枠３０と左右の縦枠３１，３１と室外側パネル３２と室内側パネル３３とで、扁平な縦長の箱状に形成されている。袖ユニット２ａは、図２に示すように、上下寸法がサッシ１（外窓３）の上下寸法と同じになっている。
袖ユニット２ａのサッシ１側の縦枠３１は、図４に示すように、サッシ１の縦枠１６とアンカー３４で連結してあり、袖ユニット２ａの縦枠３１とサッシ１の縦枠１６との隙間を室外側からシール材３５で塞いである。袖ユニット２ａのサッシ１と反対側の縦枠３１は、アンカー３６で躯体１２と連結され、躯体１２との隙間をシール材３５で塞いである。袖ユニット２ａの上枠２９と下枠３０も、図３に示すように、アンカー３６で躯体１２と連結され、躯体１２との隙間をシール材３５で塞いである。
袖ユニット２ａの室外側パネル３２は、ねじ３７により着脱自在となっている（図４参照）。
袖ユニット２ａの室内側には、図３，４に示すように、袖ユニット２ａの室内側全体を覆うように耐火ボード３８が取付けられている。袖ユニット２ａは、室内側に施工される内壁材３９によって隠れ、室内側からは見えないようになっている。内壁材３９には、後述するボックス４０の室内側に対向する位置に点検口４１が設けてある。
【００１０】
袖ユニット２ａは、図３に示すように、下端部に室外側に向けて開口する外気取入口８を有している。また、袖ユニット２ａの上部には室内側に向けて開口する換気口４２が設けられている。これにより本袖ユニット２ａは、室外側下部の外気取入口８から室内側上部の換気口４２に至る換気経路６が形成されている。
さらに本袖ユニット２ａは、図３，４に示すように、室内側の上部にボックス４０が取付けられており、ボックス４０は袖ユニット２ａの室内側パネル３３を貫通して設けたパイプ４３により袖ユニット２ａ内の空間４４と連通しており、ボックス４０のサッシ１側の側面にはパイプ４５が横向きに取付けられ、該パイプ４５の先端部は額縁２１を貫通し、中間層５の上部に連通する連通口７を形成している。これにより本袖ユニット２ａは、室外側下部の外気取入口８から中間層５の上部に通じる給気経路９を形成している。
