公開番号2025027205
公報種別公開特許公報(A)
公開日2025-02-27
出願番号2023131803
出願日2023-08-14
発明の名称シャッター装置
出願人有限会社やまもと
代理人個人
主分類E06B 9/17 20060101AFI20250219BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】経年変化による影響を低減し、円滑な動作を維持できるシャッター装置を提供する。

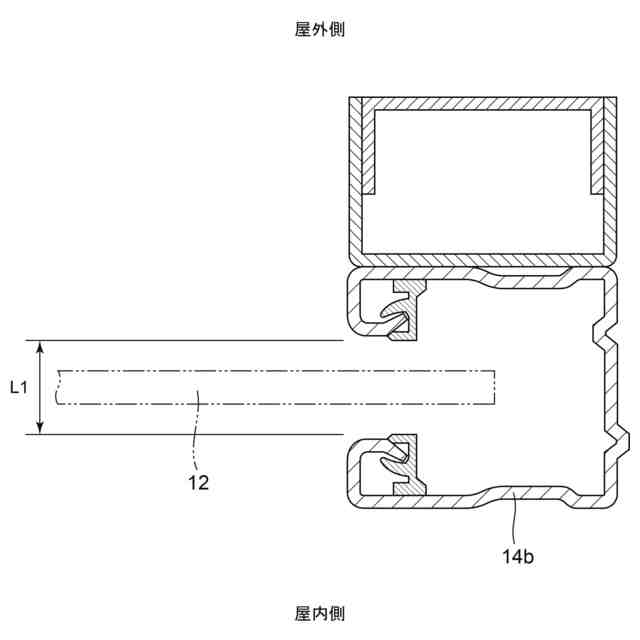

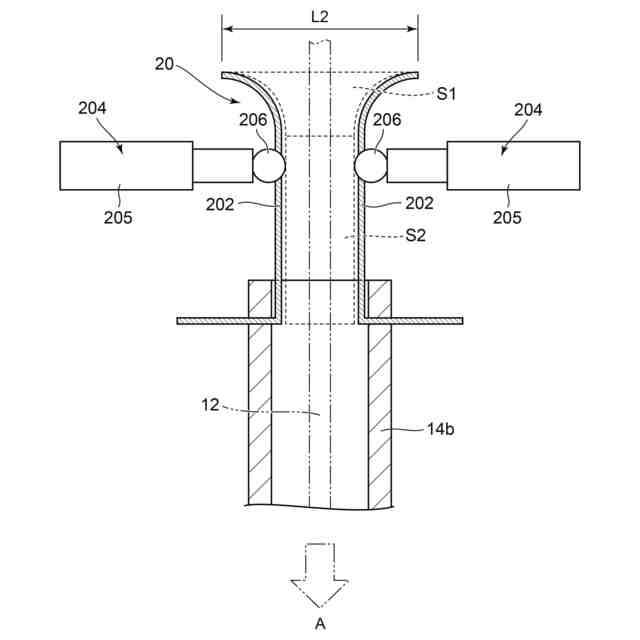

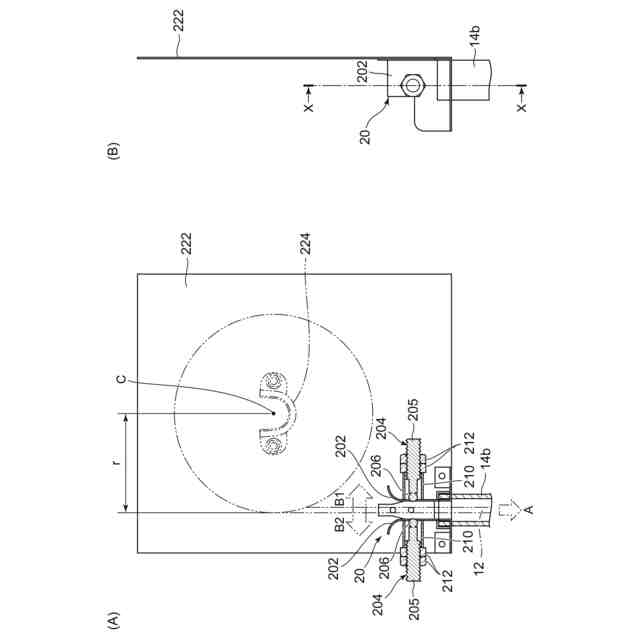

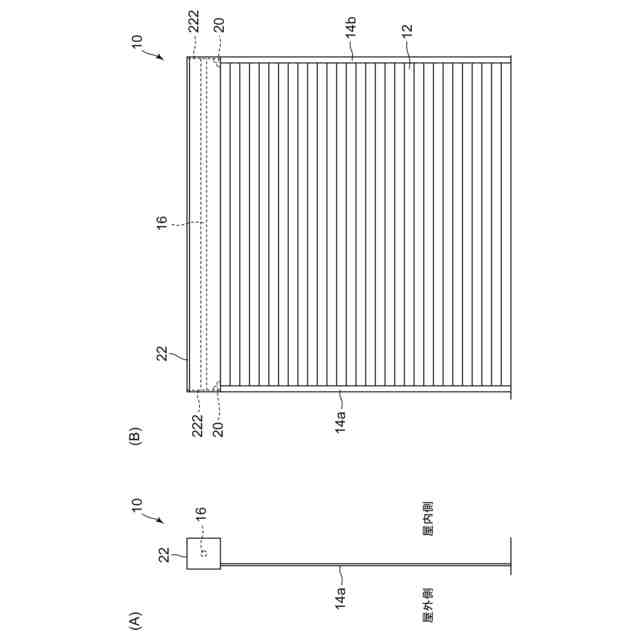

【解決手段】シャッター装置10は、スラット12を案内するガイド部20を備え、ガイド部20が、送出されるスラット12を一方向に延びるガイドレール14a、14bへと誘導するための誘導経路を形成する誘導部202と、誘導部202に設けられ、接触したスラット12との間に生じる摩擦を低減できる摩擦低減部204と、を有している。
【選択図】図1
特許請求の範囲【請求項１】
スラットを案内するガイド部を備えたシャッター装置であって、
前記ガイド部が、送出されるスラットを一方向に延びるガイドレールへと誘導するための誘導経路を形成する誘導部と、
前記誘導部に設けられ、接触したスラットとの間に生じる摩擦を低減できる摩擦低減部と、を有するシャッター装置。
続きを表示（約 740 文字）【請求項２】
請求項１記載のシャッター装置において、
前記誘導経路が、スラットが送出される方向に向かうに従って幅が狭くなる第１の区間と、第１の区間及び前記ガイドレールの間に位置する第２の区間と、により少なくとも構成され、
スラットが、前記第２の区間にて前記摩擦低減部に接触するシャッター装置。
【請求項３】
請求項２記載のシャッター装置において、
前記摩擦低減部が、前記第２の区間の前記第１の区間の側の端部に設けられているシャッター装置。
【請求項４】
請求項３記載のシャッター装置において、
前記誘導部が、互いに間隔を空けて対向し、少なくとも前記第２の区間を形成する一対の誘導板を有し、
前記摩擦低減部が、それぞれ前記一対の誘導板に対向して取り付けられた一対のボールブランジャーであり、
スラットが、前記一対のボールブランジャーが有するボールに接触できるシャッター装置。
【請求項５】
請求項４記載のシャッター装置であって、
前記一対の誘導板にそれぞれ固定された一対のナットを更に有し、
前記一対のボールブランジャーが、それぞれ前記一対のナットに挿入され取り付けられているシャッター装置。
【請求項６】
請求項３記載のシャッター装置において、
前記摩擦低減部が、先端にボールを有するボールブランジャーであり、
スラットが、前記ボールに接触できるシャッター装置。
【請求項７】
請求項３記載のシャッター装置において、
前記摩擦低減部が、前記誘導部に回転可能に支持されたころであるシャッター装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シャッター装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、スラットのずれによって生じるシャッターケースの摩耗を防止するシャッター装置が記載されている。
このシャッター装置は、スラットと、スラットを巻き取るシャッター軸と、シャッター軸を支えるシャッターケースブラケットと、シャッターケースブラケットに固定された第１の板状部材と、中心をシャッター軸が通り、横ずれしたスラットを支える第２の板状部材と、第２の板状部材を第１の板状部材に対して回転可能に支持するベアリングと、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特許第６７３９８４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで一般に、シャッター装置は、経年変化により変形したスラットがガイド口やガイドレールに引っかかり、開閉動作が重くなる等の不具合が生じる場合がある。
本発明は、経年変化による影響を低減し、円滑な動作を維持できるシャッター装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
請求項１に記載の発明は、スラットを案内するガイド部を備えたシャッター装置であって、前記ガイド部が、送出されるスラットを一方向に延びるガイドレールへと誘導するための誘導経路を形成する誘導部と、前記誘導部に設けられ、接触したスラットとの間に生じる摩擦を低減できる摩擦低減部と、を有するシャッター装置である。
【０００６】
請求項２に記載の発明は、請求項１記載のシャッター装置において、前記誘導経路が、スラットが送出される方向に向かうに従って幅が狭くなる第１の区間と、第１の区間及び前記ガイドレールの間に位置する第２の区間と、により少なくとも構成され、スラットが、前記第２の区間にて前記摩擦低減部に接触する。
【０００７】
請求項３に記載の発明は、請求項２記載のシャッター装置において、前記摩擦低減部が、前記第２の区間の前記第１の区間の側の端部に設けられている。
【０００８】
請求項４に記載の発明は、請求項３記載のシャッター装置において、前記誘導部が、互いに間隔を空けて対向し、少なくとも前記第２の区間を形成する一対の誘導板を有し、前記摩擦低減部が、それぞれ前記一対の誘導板に対向して取り付けられた一対のボールブランジャーであり、
スラットが、前記一対のボールブランジャーが有するボールに接触できる。
【０００９】
請求項５に記載の発明は、請求項４記載のシャッター装置であって、前記一対の誘導板にそれぞれ固定された一対のナットを更に有し、前記一対のボールブランジャーが、それぞれ前記一対のナットに挿入され取り付けられている。
【００１０】
請求項６に記載の発明は、請求項３記載のシャッター装置において、前記摩擦低減部が、先端にボールを有するボールブランジャーであり、スラットが、前記ボールに接触できる。
（【００１１】以降は省略されています）
