発明の名称建具
出願人昭和フロント株式会社
代理人個人,個人,個人
主分類E06B 1/18 20060101AFI20250520BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】一対の分割方立を適切に連結できる建具を提供する。
【解決手段】左右方向に並ぶ少なくとも2連の窓1a、1b、1cを含む建具1であって、窓1a、1b、1c間に配置される方立2は、左右方向に分割された一対の分割方立45を備え、一対の分割方立45は、施工時に固定連結部J1を介して連結され、固定連結部J1は、一方の分割方立45に固定され、他方の分割方立45に向けて延在する第1連結部材11と、他方の分割方立45に固定され、一方の分割方立45に向けて延在する第2連結部材12と、を備え、第1連結部材11と第2連結部材12は、前後方向に重合し、ねじN1で連結される。
【選択図】図4
特許請求の範囲【請求項１】
左右方向に並ぶ少なくとも２連の窓を含む建具であって、
前記窓間に配置される方立は、左右方向に分割された一対の分割方立を備え、
一対の前記分割方立は、施工時に固定連結部を介して連結され、
前記固定連結部は、
一方の前記分割方立に固定され、他方の前記分割方立に向けて延在する第１連結部材と、
他方の前記分割方立に固定され、一方の前記分割方立に向けて延在する第２連結部材と、を備え、
前記第１連結部材と前記第２連結部材は、前後方向に重合し、ねじで連結されることを特徴とする建具。
続きを表示（約 530 文字）【請求項２】
一方の前記分割方立は、前記第１連結部材を上下方向移動可能、かつ左右方向及び前後方向移動不能に係合保持する連結部材保持部を備え、該連結部材保持部で保持された前記第１連結部材をねじで一方の前記分割方立に固定し、
他方の前記分割方立は、前記第２連結部材を上下方向移動可能、かつ左右方向及び前後方向移動不能に係合保持する連結部材保持部を備え、該連結部材保持部で保持された前記第２連結部材をねじで他方の前記分割方立に固定することを特徴とする請求項１に記載の建具。
【請求項３】
施工時に一対の前記分割方立を係合により連結させる係合連結部をさらに備え、
前記固定連結部は、一対の前記分割方立の屋内側の端部同士を連結し、
前記係合連結部は、一対の前記分割方立の屋外側の端部同士を連結することを特徴とする請求項１に記載の建具。
【請求項４】
一対の前記分割方立は、それぞれ、屋外側の端部に、押縁を係合保持する押縁保持部を備え、
一対の前記分割方立に係合保持された一対の前記押縁間には、所定幅の目地が形成され、
前記目地には、目地キャップが嵌め込まれることを特徴とする請求項１に記載の建具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、少なくとも２連の窓を含む建具に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
左右方向に並ぶ少なくとも２連の窓を含む建具が知られている。例えば、特許文献１には、窓間に配置される方立を左右方向に分割された一対の分割方立とし、施工時に一対の分割方立を連結させる建具が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７２１３７５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、この種の建具では、分割方立の連結構造において改善の余地があった。
【課題を解決するための手段】
【０００５】
本発明は、上記の如き実情に鑑みこれらの課題を解決することを目的として創作されたものであって、請求項１の発明は、左右方向に並ぶ少なくとも２連の窓を含む建具であって、前記窓間に配置される方立は、左右方向に分割された一対の分割方立を備え、一対の前記分割方立は、施工時に固定連結部を介して連結され、前記固定連結部は、一方の前記分割方立に固定され、他方の前記分割方立に向けて延在する第１連結部材と、他方の前記分割方立に固定され、一方の前記分割方立に向けて延在する第２連結部材と、を備え、前記第１連結部材と前記第２連結部材は、前後方向に重合し、ねじで連結されることを特徴とする。
また、請求項２の発明は、請求項１に記載の建具であって、一方の前記分割方立は、前記第１連結部材を上下方向移動可能、かつ左右方向及び前後方向移動不能に係合保持する連結部材保持部を備え、該連結部材保持部で保持された前記第１連結部材をねじで一方の前記分割方立に固定し、他方の前記分割方立は、前記第２連結部材を上下方向移動可能、かつ左右方向及び前後方向移動不能に係合保持する連結部材保持部を備え、該連結部材保持部で保持された前記第２連結部材をねじで他方の前記分割方立に固定することを特徴とする。
また、請求項３の発明は、請求項１に記載の建具であって、施工時に一対の前記分割方立を係合により連結させる係合連結部をさらに備え、前記固定連結部は、一対の前記分割方立の屋内側の端部同士を連結し、前記係合連結部は、一対の前記分割方立の屋外側の端部同士を連結することを特徴とする。
また、請求項４の発明は、請求項１に記載の建具であって、一対の前記分割方立は、それぞれ、屋外側の端部に、押縁を係合保持する押縁保持部を備え、一対の前記分割方立に係合保持された一対の前記押縁間には、所定幅の目地が形成され、前記目地には、目地キャップが嵌め込まれることを特徴とする。
【発明の効果】
【０００６】
請求項１の発明によれば、一対の分割方立を連結する固定連結部は、一方の分割方立に固定される第１連結部材と、他方の分割方立に固定される第２連結部材と、を備え、第１連結部材と第２連結部材の重合部をねじで連結するので、第１連結部材及び第２連結部材の寸法設定に基づいて、一対の分割方立の連結間隔や、一対の分割方立間に形成される目地の幅を容易に変更できる。
また、請求項２の発明によれば、第１連結部材及び第２連結部材は、分割方立に対して、上下方向移動可能、かつ左右方向及び前後方向移動不能に係合保持された上、ねじで固定されるので、第１連結部材及び第２連結部材の位置精度及び固定強度を向上させることができる。
また、請求項３の発明によれば、施工時に一対の分割方立を係合により連結させる係合連結部をさらに備え、固定連結部は、一対の分割方立の屋内側の端部同士を連結し、係合連結部は、一対の分割方立の屋外側の端部同士を連結するので、一対の分割方立を屋内側及び屋外側で確実に連結できるだけでなく、一対の分割方立の連結作業を屋内側で行うことができる。
また、請求項４の発明によれば、一対の分割方立は、それぞれ、屋外側の端部に、押縁を係合保持する押縁保持部を備え、一対の分割方立に係合保持された一対の押縁間に所定幅の目地を形成するので、目地を有する方立を構成できる。また、目地には、目地キャップが嵌め込まれるので、防水性や防塵性が向上するだけでなく、目地キャップの色選択に基づいて、方立に任意の色の目地を形成できる。
【図面の簡単な説明】
【０００７】

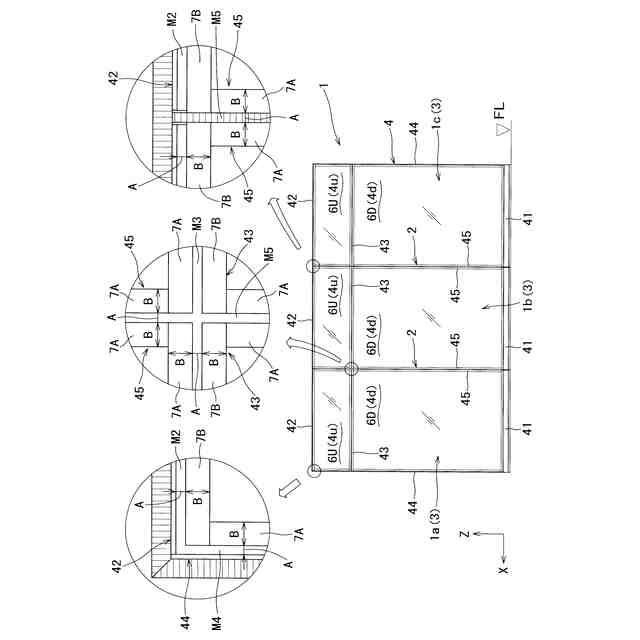

本発明の一実施形態に係る建具を屋外側から視た概略正面図及び要部拡大図である。

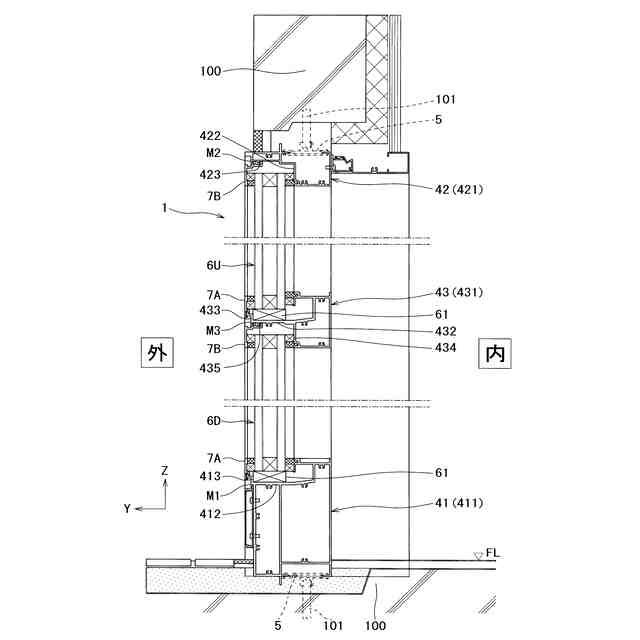

建具の要部縦断面図である。

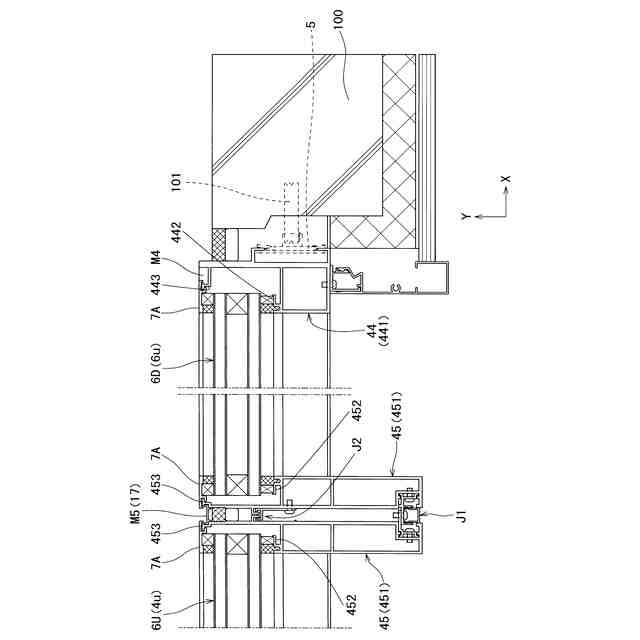

建具の要部横断面図である。

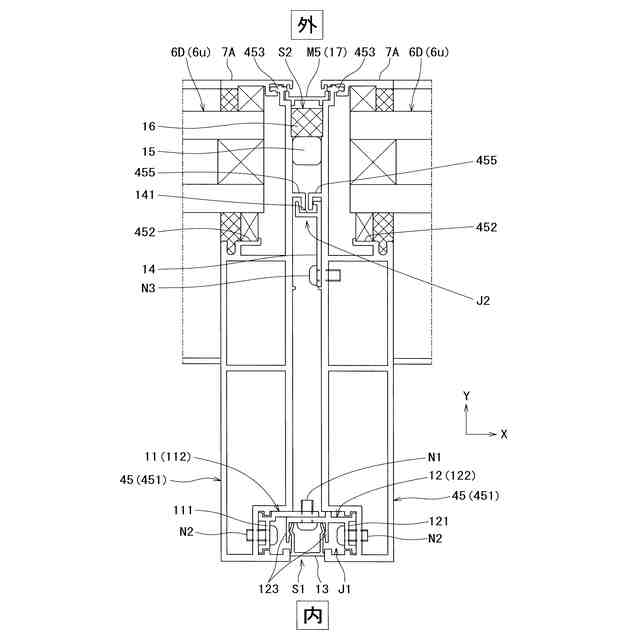

方立の横断面図である。

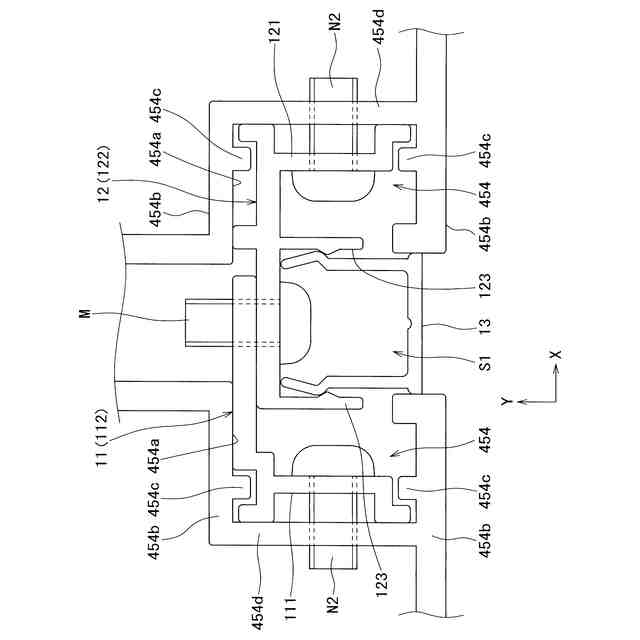

方立の固定連結部を示す拡大横断面である。

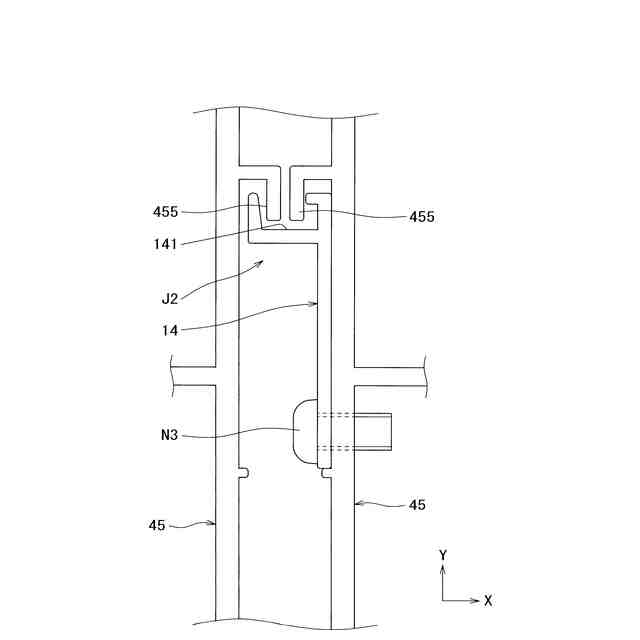

方立の係合連結部を示す拡大横断面図である。
方立の屋外側目地部を示す拡大横断面図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施の形態について、図面に基づいて説明する。図１において、１は建具であって、該建具１は、水平方向に並ぶ少なくとも２連の窓１ａ、１ｂ、１ｃを備える。本実施形態の建具１は、水平方向に並ぶ３連の窓１ａ、１ｂ、１ｃを備えており、窓１ａ、１ｂ、１ｃの間には、方立２が配置される。なお、本明細書では、便宜上、窓１ａ、１ｂ、１ｃの並び方向を左右方向、窓１ａ、１ｂ、１ｃの奥行方向を前後方向、窓１ａ、１ｂ、１ｃの高さ方向を上下方向とし、各図面には、左右方向をＸ、前後方向をＹ、上下方向をＺで示す。
【０００９】
建具１は、各窓１ａ、１ｂ、１ｃを構成する複数の窓ユニット３を含み、窓ユニット３同士を連結することで、３連の窓１ａ、１ｂ、１ｃを備える建具１が構成される。各窓ユニット３は、隣接する窓ユニット３との連結箇所に分割方立４５を備えており、分割方立４５同士が連結される。言い換えると、窓１ａ、１ｂ、１ｃの間に配置される方立２は、左右方向に分割された一対の分割方立４５を備えており、施工時に一対の分割方立４５を連結することで、方立２が構成される。
【００１０】
つぎに、窓ユニット３の構成について、図１～図４を参照して説明する。なお、各窓１ａ、１ｂ、１ｃを構成する窓ユニット３は、使用する枠材の組み合わせが若干相違するものの、基本的な構成は略同じであるため、共通部分は同一の符号を付けて説明を援用する。
