公開番号2025069486
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179204
出願日2023-10-18
発明の名称サッシの製造方法、サッシ枠位置決め治具
出願人三協立山株式会社,株式会社明工
代理人個人
主分類E06B 1/56 20060101AFI20250423BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】サッシ枠を躯体開口部に取付ける際の施工性を向上したサッシの製造方法の提供。
【解決手段】躯体開口部2にサッシ枠1を収め、サッシ枠1の外周側にサッシ枠位置決め治具3a,3bを係脱自在に取付け、サッシ枠位置決め治具3a,3bにより躯体開口部2を基準としてサッシ枠1の位置を上下方向及び左右方向に調整した後、サッシ枠1を躯体開口部2に固定する。
【選択図】図1
特許請求の範囲【請求項１】
躯体開口部にサッシ枠を収め、サッシ枠の外周側にサッシ枠位置決め治具を係脱自在に取付け、サッシ枠位置決め治具により躯体開口部を基準としてサッシ枠の位置を上下方向及び左右方向に調整した後、サッシ枠を躯体開口部に固定することを特徴とするサッシの製造方法。
続きを表示（約 95 文字）【請求項２】
サッシ枠の外周に係脱自在に取付けられ、躯体開口部を基準としてサッシ枠の位置を上下方向及び左右方向に調整する操作部を有することを特徴とするサッシ枠位置決め治具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サッシ枠を躯体開口部に取付ける際の施工性を向上したサッシの製造方法と、サッシ枠位置決め治具に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来、サッシ枠を躯体開口部に取付ける際には、サッシ枠の外周と躯体開口部との隙間に木製の楔を多数打ち込むことで、サッシ枠の位置決めを行っていた。そうした楔を用いる手法は、作業者の技量によるところが大きく、サッシ枠の位置決めを精度良く、短時間で行うのは容易でなかった。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、サッシ枠を躯体開口部に取付ける際の施工性を向上したサッシの製造方法とサッシ枠位置決め治具の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明によるサッシの製造方法は、躯体開口部にサッシ枠を収め、サッシ枠の外周側にサッシ枠位置決め治具を係脱自在に取付け、サッシ枠位置決め治具により躯体開口部を基準としてサッシ枠の位置を上下方向及び左右方向に調整した後、サッシ枠を躯体開口部に固定することを特徴とする。
【０００５】
請求項２記載の発明によるサッシ枠位置決め治具は、サッシ枠の外周に係脱自在に取付けられ、躯体開口部を基準としてサッシ枠の位置を上下方向及び左右方向に調整する操作部を有することを特徴とする。
【発明の効果】
【０００６】
請求項１記載の発明によるサッシの製造方法は、躯体開口部にサッシ枠を収め、サッシ枠の外周側にサッシ枠位置決め治具を係脱自在に取付け、サッシ枠位置決め治具により躯体開口部を基準としてサッシ枠の位置を上下方向及び左右方向に調整した後、サッシ枠を躯体開口部に固定することで、サッシ枠の位置決めを精度良く、短時間で容易に行うことができるので、サッシ枠を躯体開口部に取付ける際の施工性が向上する。
【０００７】
請求項２記載の発明によるサッシ枠位置決め治具は、サッシ枠の外周に係脱自在に取付けられ、躯体開口部を基準としてサッシ枠の位置を上下方向及び左右方向に調整する操作部を有することで、サッシ枠の位置決めを精度良く、短時間で容易に行うことができるので、サッシ枠を躯体開口部に取付ける際の施工性が向上する。
【図面の簡単な説明】
【０００８】

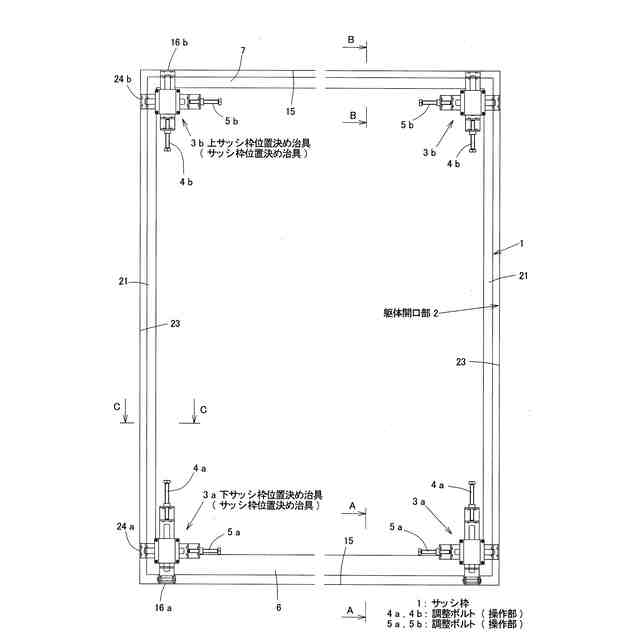

躯体開口部にサッシ枠をサッシ枠位置決め治具により保持した状態を示す室内側正面図である。

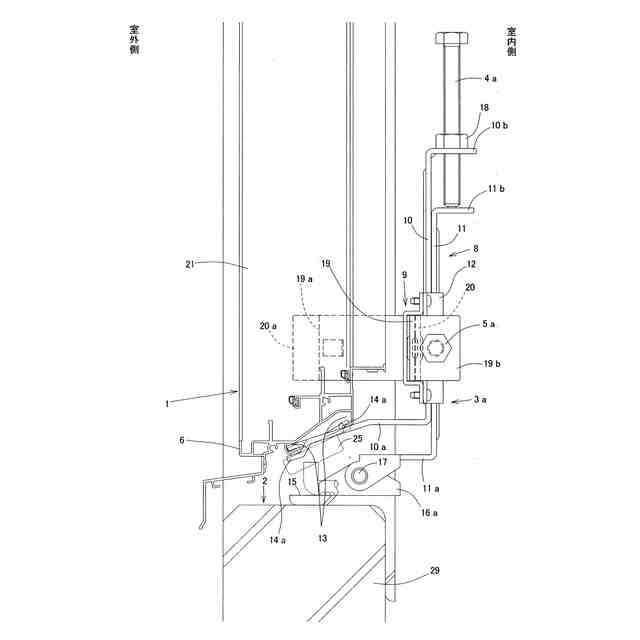

図１のＡ－Ａ断面図である。
図１のＢ－Ｂ断面図である。
図１のＣ－Ｃ断面図である。

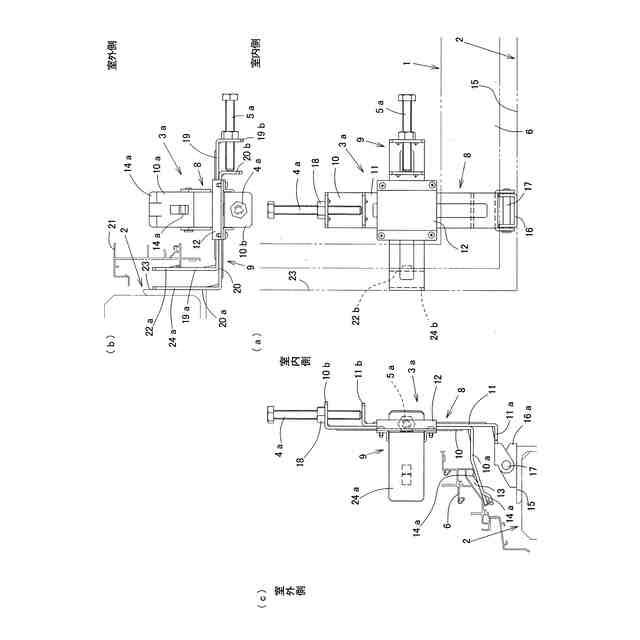

（ａ）は下サッシ枠位置決め治具の第１実施形態を示す室内側正面図、（ｂ）は同平面図、（ｃ）は同側面図である。

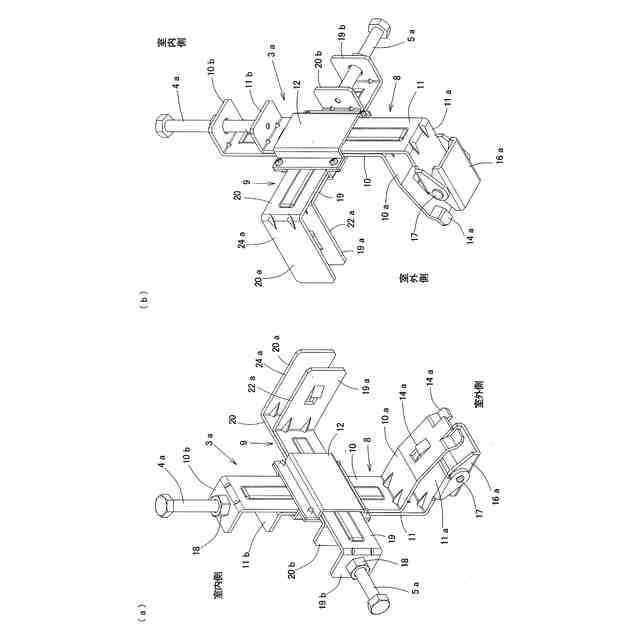

（ａ）は同下サッシ枠位置決め治具を室外側の斜め上方から見た斜視図であり、（ｂ）は同下サッシ枠位置決め治具を室内側の斜め下方から見た斜視図である。

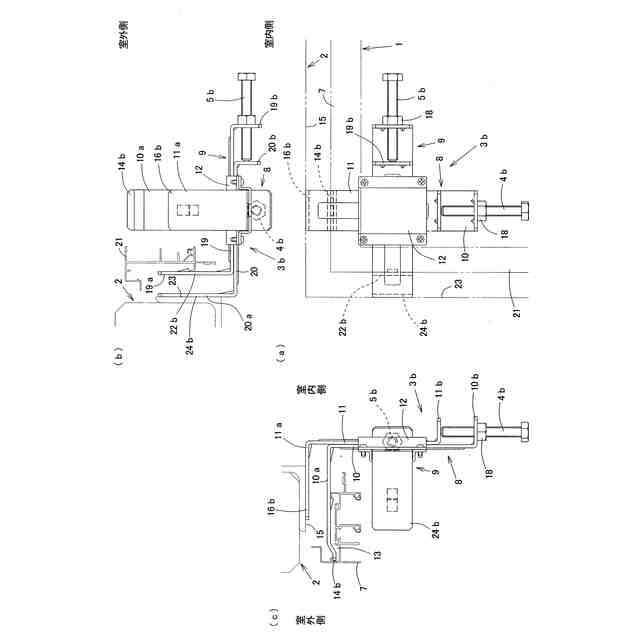

（ａ）は上サッシ枠位置決め治具の第１実施形態を示す室内側正面図、（ｂ）は同平面図、（ｃ）は同側面図である。

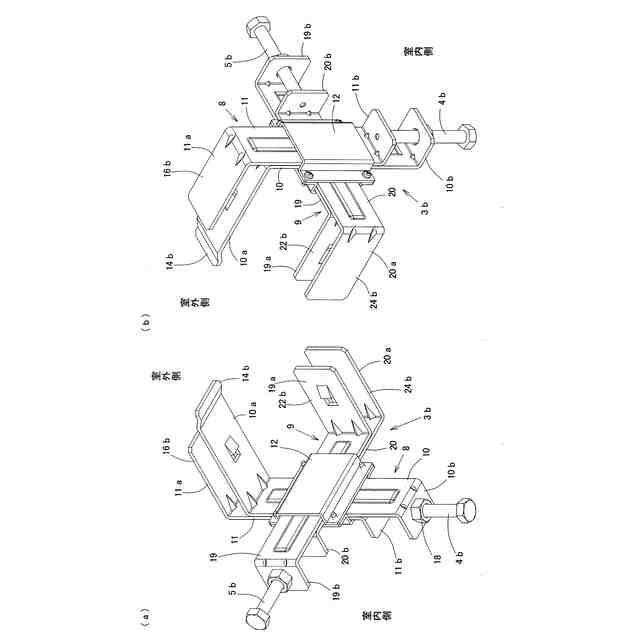

（ａ）は同上サッシ枠位置決め治具を室外側の斜め下方から見た斜視図であり、（ｂ）は同上サッシ枠位置決め治具を室内側の斜め上方から見た斜視図である。

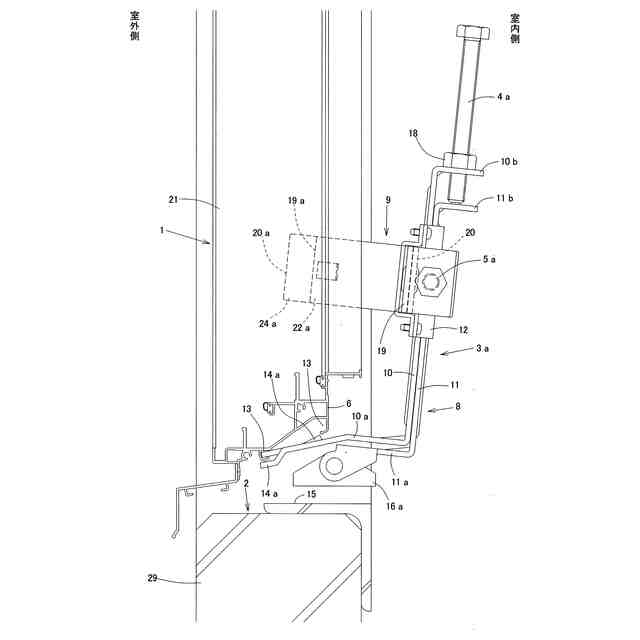

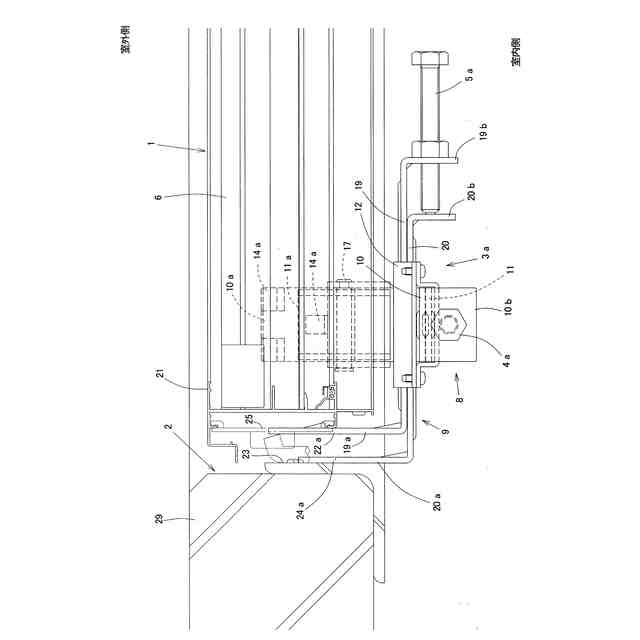

下サッシ枠位置決め治具を下枠に取付けるときの状態を示す縦断面図である。

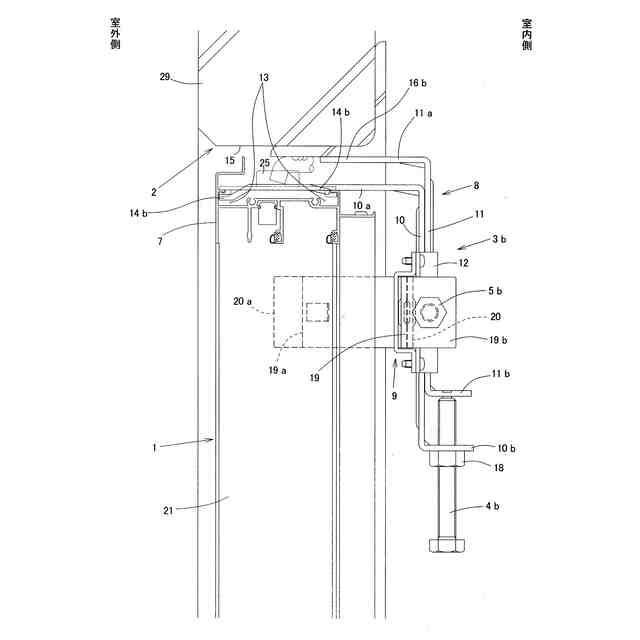

上サッシ枠位置決め治具を上枠に取付けるときの状態を示す縦断面図である。
サッシ枠を躯体開口部に取付ける際の手順を順に示す室内側正面図である。
サッシ枠を躯体開口部に取付ける際の手順（図１１－１の続き）を順に示す室内側正面図である。
サッシ枠を躯体開口部に取付ける際の手順（図１１－２の続き）を順に示す室内側正面図である。
サッシ枠を躯体開口部に取付ける際の手順（図１１－３の続き）を順に示す室内側正面図である。
（ａ）は下サッシ枠位置決め治具の第２実施形態を示す室内側正面図、（ｂ）は同平面図、（ｃ）は同側面図である。
（ａ）は同下サッシ枠位置決め治具を室外側の斜め上方から見た斜視図であり、（ｂ）は同下サッシ枠位置決め治具を室内側の斜め下方から見た斜視図である。
（ａ）は上サッシ枠位置決め治具の第２実施形態を示す室内側正面図、（ｂ）は同平面図、（ｃ）は同側面図である。
（ａ）は同上サッシ枠位置決め治具を室外側の斜め下方から見た斜視図であり、（ｂ）は同上サッシ枠位置決め治具を室内側の斜め上方から見た斜視図である。
図１２～１５に示すサッシ枠位置決め治具を使用してサッシ枠を躯体開口部に取付ける際の手順を順に示す室内側正面図である。
サッシ枠を躯体開口部に取付ける際の手順（図１６－１の続き）を順に示す室内側正面図である。
サッシ枠を躯体開口部に取付ける際の手順（図１６－２の続き）を順に示す室内側正面図である。
サッシ枠を躯体開口部に取付ける際の手順（図１６－３の続き）を順に示す室内側正面図である。
第３実施形態のサッシ枠位置決め治具の使用状態の例を示す上枠側縦断面図である。
第３実施形態のサッシ枠位置決め治具の使用状態の例を示す横断面図である。
第３実施形態のサッシ枠位置決め治具の使用状態の他の例を示す上枠側縦断面図である。
第３実施形態のサッシ枠位置決め治具の使用状態の他の例を示す下枠側縦断面図である。
第３実施形態のサッシ枠位置決め治具の使用状態の他の例を示す横断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて説明する。図１～４は、躯体開口部２にサッシ枠１をサッシ枠位置決め治具３ａ，３ｂにより保持した状態を示している。図１に示すように、サッシ枠１は、下枠６の左右両端部に取付けられる下サッシ枠位置決め治具３ａ，３ａと、上枠７の左右両端部に取付けられる上サッシ枠位置決め治具３ｂ，３ｂとにより、躯体開口部２を基準として上下方向及び左右方向に位置を調整した状態で保持される。サッシ枠１の躯体２９への納まりは、ＡＬＣ納まり、ＲＣ納まりの何れにも対応できるが、図２，３，４はＡＬＣ納まりの場合を示している。以下、サッシ枠位置決め治具３ａ，３ｂの構造について説明する。
【００１０】
図５，６は、下サッシ枠位置決め治具３ａの第１実施形態を示している。下サッシ枠位置決め治具３ａは、上下方向の位置調整機構８と左右方向の位置調整機構９を備えている。
（【００１１】以降は省略されています）
