公開番号2025066431
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023176037
出願日2023-10-11
発明の名称照明装置
出願人三協立山株式会社
代理人弁理士法人スズエ国際特許事務所
主分類F21S 9/03 20060101AFI20250416BHJP(照明)
要約【課題】太陽電池が付いた照明装置を提供する。
【解決手段】本発明にかかる照明装置1は、本体7と太陽電池パネル9と照明具11とを備えている。太陽電池パネル9は、本体7の上面27aから少なくとも前面27bに亘って設けてあり、太陽電池パネル9で発電した電力で照明具11を点灯させている。
【選択図】図1
特許請求の範囲【請求項１】
本体と太陽電池パネルと照明具とを備え、
太陽電池パネルは、本体の上面から少なくとも前面に亘って設けてあり、
太陽電池パネルで発電した電力で照明具を点灯させていることを特徴とする照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
太陽電池が付いた照明装置が求められていた。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
そこで、本発明は、太陽電池が付いた照明装置の提供を目的とする。
【課題を解決するための手段】
【０００４】
請求項１に記載の発明は、本体と太陽電池パネルと照明具とを備え、太陽電池パネルは、本体の上面から少なくとも前面に亘って設けてあり、太陽電池パネルで発電した電力で照明具を点灯させていることを特徴とする照明装置である。
【発明の効果】
【０００５】
請求項１に記載の発明によれば、太陽電池パネルで発電した電力で照明具を点灯させているので、再生可能エネルギーを利用した照明ができる。
太陽電池パネルは、本体の上面から少なくとも前面に亘って設けてあるので、太陽が真上にあるときにのみに限らず、日が沈み又は日が昇り始めるときの太陽光を受けることができ、太陽の移動に追従して太陽光を長い時間受けることができる。
【図面の簡単な説明】
【０００６】

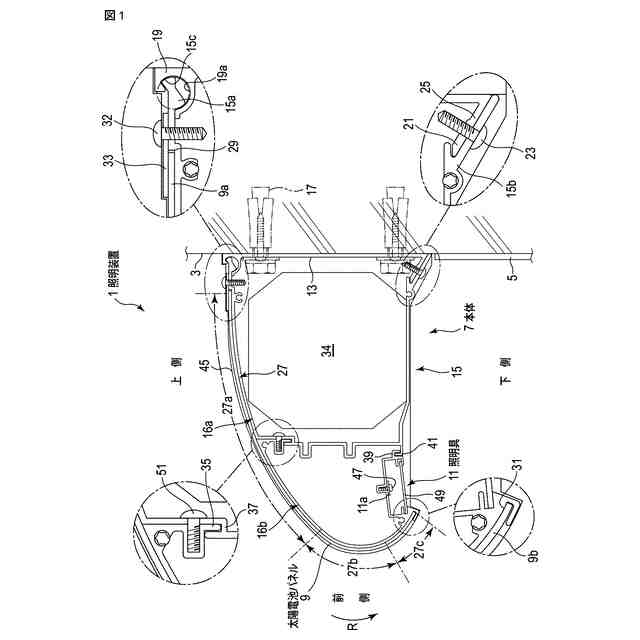

本発明の実施形態に係る照明装置の使用状態における縦断面図である。

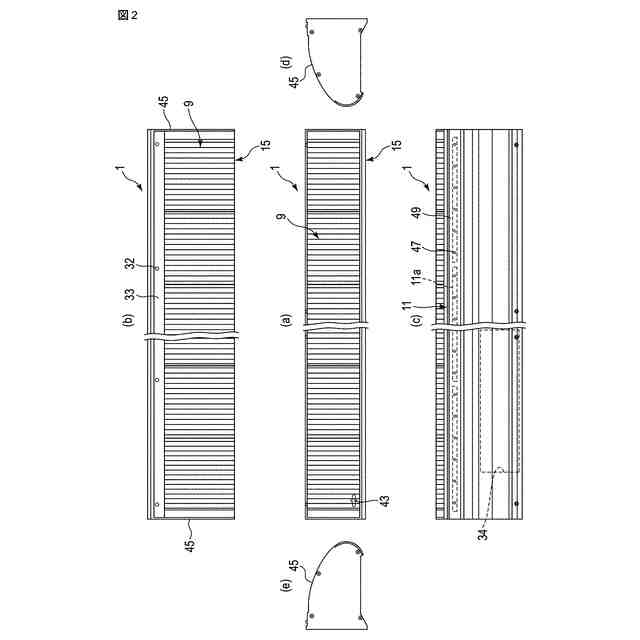

図１に示す照明装置の図であり、（ａ）は正面図、（ｂ）は上面図、（ｃ）は下面図、（ｄ）は右側面図、（ｅ）は左側面図である。
ベースフレームの図であり、（ａ）は正面図、（ｂ）は側面図である。
照明装置の使用状態を示す図であり、（ａ）は正面図、（ｂ）は側面図である。
【発明を実施するための形態】
【０００７】
以下に、添付図面を参照して本発明の実施形態について説明する。
図４に示すように、本実施形態に係る照明装置１は、屋外の壁面３に取り取り付けてあり、壁面３に設けた看板５を照らすものである。
照明装置１は、壁面３に設けた看板５の上に壁面３から前側に突設して設けてあり、前側の斜め上方から看板５を照らしている。この照明装置１は、看板５の上側で看板５の左右巾と略同じ寸法で左右方向に長く設けてあり、看板５の庇を兼ねている。
看板５にはその前面にＡ、Ｂ、Ｃ、Ｄ等の文字や画像が描かれている。
【０００８】
図１に示すように、照明装置１は、本体７と、太陽電池パネル９と、照明具１１とを備えている。
本体７は、壁面３の左右に長く設けてあり（図４参照）、壁面３に固定するベースフレーム１３と、ベースフレーム１３から前側に突設して設けた庇部１５とを備えている。
ベースフレーム１３は、アンカー１７により、壁面３に固定されている。本実施形態では、アンカー１７は上下に１箇所ずつを一対として、各対は間隔を空けて左右に配置されている。各アンカー１７は、ベーフレーム１３に予め形成されたアンカー孔１７ａ（図３（ａ）参照）に挿通されて壁面３に打ち付けられている。
ベースフレーム１３には、その上端に庇部１５の上端１５ａを係止する係止部１９が形成されており、その下端に庇部１５の下端１５ｂを係合する係合部２１とネジ２３でネジ止めするネジ固定部２５が形成されている。
係止部１９には、円弧状の内周面１９ａが形成されており、上端１５ａには内周面１９ａを摺動する湾曲状の外面１５ｃが形成されている。
【０００９】
庇部１５は、太陽電池パネル載置面２７を備えている。太陽電池パネル載置面２７は、面が上側を向いた上面２７ａと、面が前側を向いた前面２７ｂと、面が下側を向いた下面２７ｃとを備えており、上面２７ａと前面２７ｂと下面２７ｃとは連続した湾曲面状を成している。図１には、各上面２７ａと、前面２７ｂと下面２７ｃとの領域を一点鎖線で示しているが、上面２７ａと前面２７ｂとの境界、前面２７ｂと下面２７ｃとの境界は、面が主に向いている方向で、各面２７ａ、２７ｂ、２７ｃを分けている。
上面２７ａには、そのベースフレーム１３側端に太陽電池パネル９の上端を係止するパネル上端係止部２９が形成されている。パネル上端係止部２９は、上面２７ａに形成された段部である。
パネル上端係止部２９には、太陽電池パネルの上端９ａを上から押えるパネル押え具３３がネジ３２で固定されている。
図２（ｂ）に示すように、パネル押え具３３は、庇部１５の長手方向に亘って細長い板状材であり、ネジ３２は長手方向に所定間隔をあけて設けている。
太陽電池パネル載置面２７の下面２７ｃには、太陽電池パネル９の下端９ｂを挿入して保持するパネル下端保持部３１が形成されている。パネル下端保持部３１は庇部１５の長手方向（左右方向）に沿って連続して形成された溝である。
【００１０】
庇部１５は、ベースフレーム１３側でバッテリー・コントローラユニット３４（後述する）を収納した後側部１６ａと、後側部１６ａから前側に突設して設け、照明具１１を収納した前側部１６ｂとを備えている。
後側部１６ａには、壁面３側に上述した庇部１５の上端１５ａと下端１５ｂとが形成されている。
後側部１６ａの前側の上部には、前側部１６ｂの上係合部３５が上から係合する上被係合部３７が形成されており、後側部１６ａの前側の下部には前側部１６ｂの下係合部３９が上から係合する下被係合部４１が形成されている。
（【００１１】以降は省略されています）
