公開番号2025021497
公報種別公開特許公報(A)
公開日2025-02-14
出願番号2023125220
出願日2023-08-01
発明の名称障子
出願人株式会社大林組
代理人個人,個人
主分類E06B 3/70 20060101AFI20250206BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】繊細さを残しつつ、採光板を確実に保持することのできる障子を提供する。
【解決手段】障子10は、骨組み11の開口部に採光板25が配設されている。骨組み11は、採光板25の縁部が係合する溝部を有する竪子16A,16B,16Cを備える。竪子16A,16B,16Cは、上下方向に延びる力子30と、力子30に沿って延びて力子30との連結により溝部を形成する押縁31と、を有する。力子30は、押縁31に近い部位ほど幅広となる断面形状を有する。
【選択図】図3
特許請求の範囲【請求項１】
骨組みの開口部に採光板が配設される障子であって、
前記骨組みは、前記採光板の縁部が係合する溝部を有する竪子を備え、
前記竪子は、上下方向に延びる力子と、前記力子に沿って延びて前記力子との連結により前記溝部を形成する押縁と、を有し、
前記力子は、前記押縁に近い部位ほど幅広となる形状の断面を有する
障子。
続きを表示（約 110 文字）【請求項２】
前記力子は、等脚台形形状の断面を有する
請求項１に記載の障子。
【請求項３】
前記力子が室内側に配置され、前記押縁が室外側に配置されている
請求項１または２に記載の障子。

発明の詳細な説明【技術分野】
【０００１】
本発明は、開口部に採光板を有する障子に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば特許文献１には、障子の一種として、骨組みの開口部を閉塞するように半透明あるいは透明の採光板が設けられた障子が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－３２４３７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、採光板が設けられた障子には、障子としての繊細さを残しつつ、採光板を確実に保持することが求められる。
【課題を解決するための手段】
【０００５】
上記課題を解決する障子は、骨組みの開口部に採光板が配設される。前記骨組みは、前記採光板の縁部が係合する溝部を有する竪子を備える。前記竪子は、前記上下方向に延びる力子と、前記力子に沿って延びて前記力子との連結により前記溝部を形成する押縁と、を有する。前記力子は、前記押縁に近い部位ほど幅広となる形状の断面を有する。
【発明の効果】
【０００６】
本発明によれば、障子としての繊細さを残しつつ、採光板を確実に保持することができる。
【図面の簡単な説明】
【０００７】

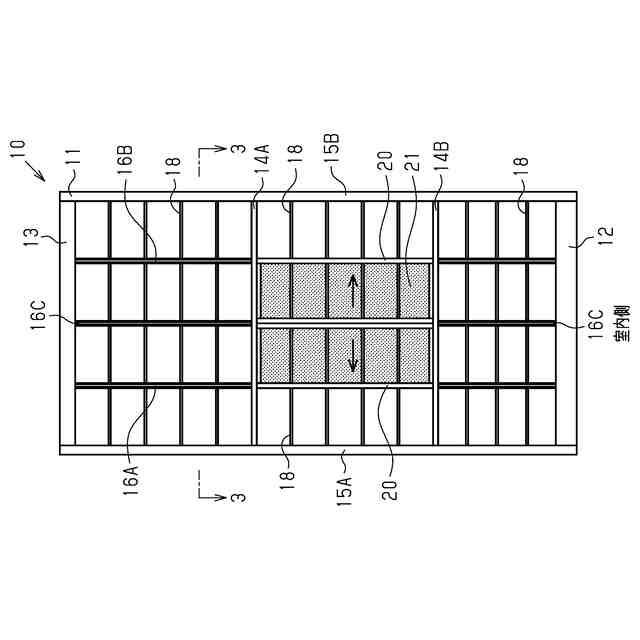

室内側から見た障子の一実施形態の概略構成を示す図である。

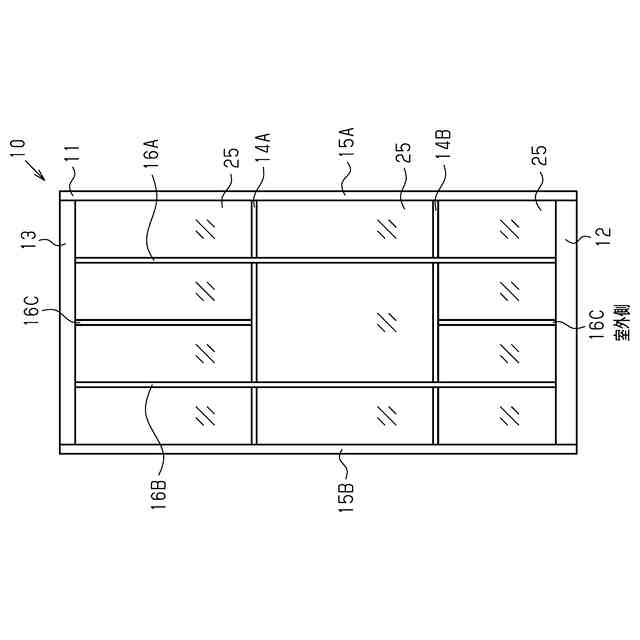

室外側から見た障子の概略構成を示す図である。

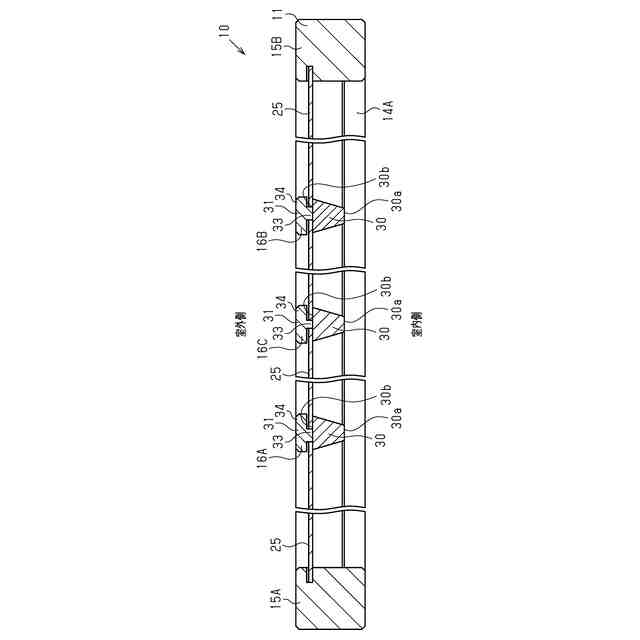

３－３線における断面図である。
【発明を実施するための形態】
【０００８】
図１～図３を参照して、障子の一実施形態について説明する。
図１に示すように、障子１０は、骨組み１１を備える。骨組み１１は、下桟１２、上桟１３、上側中桟１４Ａ、下側中桟１４Ｂ、左側竪桟１５Ａ、および、右側竪桟１５Ｂを有する。これらは木材によって形成されている。下桟１２、上桟１３、上側中桟１４Ａ、および、下側中桟１４Ｂは、左右方向に延びている。左側竪桟１５Ａおよび右側竪桟１５Ｂは、上下方向に延びている。下桟１２は、左側竪桟１５Ａの下端部と右側竪桟１５Ｂの下端部とを接続している。上桟１３は、左側竪桟１５Ａの上端部と右側竪桟１５Ｂの上端部とを接続している。上側中桟１４Ａおよび下側中桟１４Ｂは、下桟１２と上桟１３との間において、左側竪桟１５Ａと右側竪桟１５Ｂとを接続している。
【０００９】
骨組み１１は、左側竪子１６Ａと右側竪子１６Ｂとを有する。これらは木材によって形成されている。左側竪子１６Ａは、左右方向における中央よりも左側を上下方向に延びている。右側竪子１６Ｂは、左右方向における中央よりも右側を上下方向に延びている。左側竪子１６Ａおよび右側竪子１６Ｂは、下桟１２、上桟１３、および、中桟１４Ａ，１４Ｂに接続されている。
【００１０】
障子１０は、上下一対の中桟１４Ａ，１４Ｂと左右一対の竪桟１５Ａ，１５Ｂによって囲まれる部分に、左右方向に開閉可能な子障子２０を有する。図１においては、子障子２０が閉鎖状態にある障子１０を示している。子障子２０には、ドットで示すように障子紙２１が貼着されている。子障子２０は、左側竪子１６Ａおよび右側竪子１６Ｂの室内側を開閉可能に形成されている。
（【００１１】以降は省略されています）
