発明の名称防火設備
出願人三協立山株式会社
代理人個人
主分類E06B 1/18 20060101AFI20250130BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】左右に防火窓等を設置してなる防火設備に対して、水密性を維持しながら施工を容易にする。
【解決手段】方立と、左右のアンカーと、左右の縦枠を備えており、方立は、室内側取付鋼材と、室外側カバーを有し、室内側取付鋼材は、見込方向に貫通するボルト貫通孔を有しており、室外側カバーは、室内側取付鋼材の室外側に位置する本体部と、本体部の室外側から左右に延びるカバー壁を有し、カバー壁の室内側面にタイト材が設けられており、左右のアンカーは、室内側取付鋼材の左右側面に固定され、左右の縦枠は、アンカーに固定されており、室外側カバーは、室内側取付鋼材の室内側からボルト貫通孔を貫通させたボルトを室外側カバーの本体部に螺合させることで室内側に引き寄せられ、タイト材が左右の縦枠の室外側面に当接する。
【選択図】図4

特許請求の範囲【請求項１】
方立と、左右のアンカーと、左右の縦枠を備えており、
方立は、室内側取付鋼材と、室外側カバーを有し、
室内側取付鋼材は、見込方向に貫通するボルト貫通孔を有しており、
室外側カバーは、室内側取付鋼材の室外側に位置する本体部と、本体部の室外側から左右に延びるカバー壁を有し、カバー壁の室内側面にタイト材が設けられており、
左右のアンカーは、室内側取付鋼材の左右側面に固定され、
左右の縦枠は、アンカーに固定されており、
室外側カバーは、室内側取付鋼材の室内側からボルト貫通孔を貫通させたボルトを室外側カバーの本体部に螺合させることで室内側に引き寄せられ、タイト材が左右の縦枠の室外側面に当接する防火設備。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物の開口部に配置される防火設備に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、建物の開口部に配置され、左右に防火窓等を設置してなる防火設備が知られている。（特許文献１）
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１３２１６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
建物の開口部に配置され、左右に防火窓等を設置してなる防火設備に対して、水密性を維持しながら施工を容易にすることが求められている。
【０００５】
本発明は、建物の開口部に配置され、左右に防火窓等を設置してなる防火設備に対して、水密性を維持しながら施工を容易にすることを目的とする。
【課題を解決するための手段】
【０００６】
一実施形態は、方立と、左右のアンカーと、左右の縦枠を備えており、方立は、室内側取付鋼材と、室外側カバーを有し、室内側取付鋼材は、見込方向に貫通するボルト貫通孔を有しており、室外側カバーは、室内側取付鋼材の室外側に位置する本体部と、本体部の室外側から左右に延びるカバー壁を有し、カバー壁の室内側面にタイト材が設けられており、左右のアンカーは、室内側取付鋼材の左右側面に固定され、左右の縦枠は、アンカーに固定されており、室外側カバーは、室内側取付鋼材の室内側からボルト貫通孔を貫通させたボルトを室外側カバーの本体部に螺合させることで室内側に引き寄せられ、タイト材が左右の縦枠の室外側面に当接する防火設備である。
【発明の効果】
【０００７】
本実施形態によれば、建物の開口部に配置され、左右に防火窓等を設置してなる防火設備に対して、水密性を維持しながら施工を容易にすることができる。
【図面の簡単な説明】
【０００８】

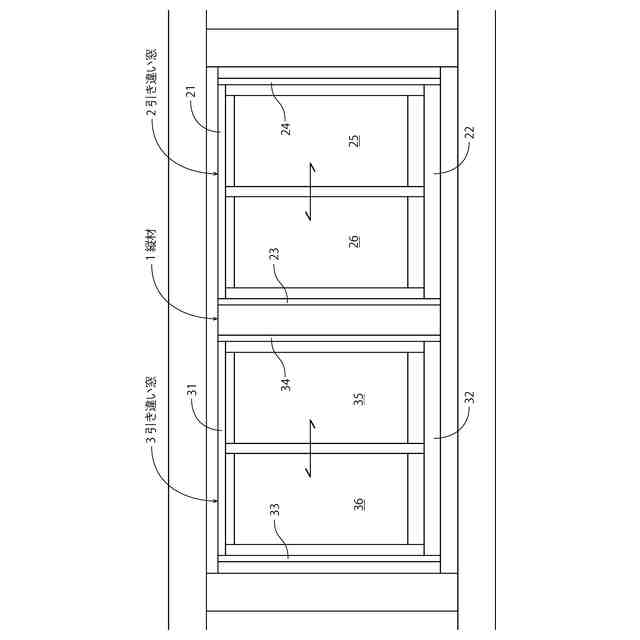

実施形態の防火設備の内観図である。

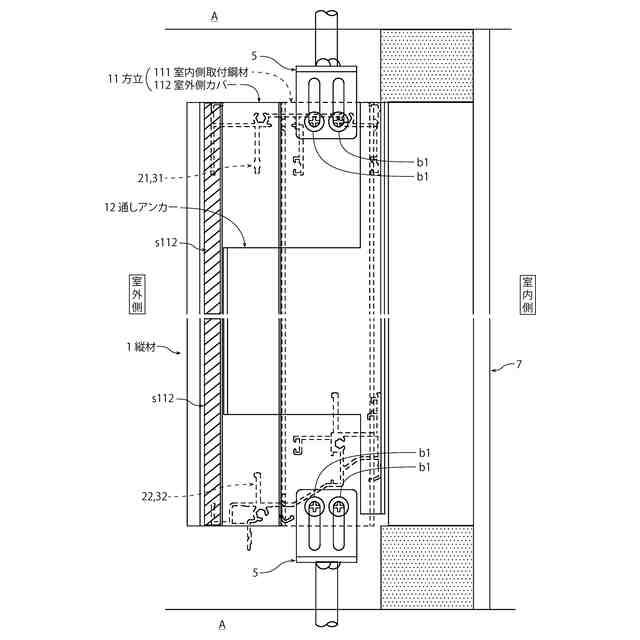

実施形態の防火設備の方立周りの縦断面図図である。
実施形態の防火設備の方立周りの横断面図である。

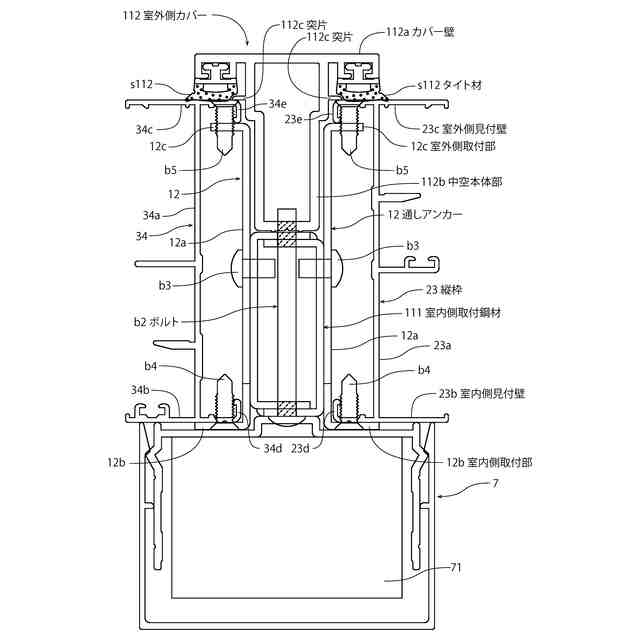

実施形態の防火設備の方立周りの拡大横断面図である。

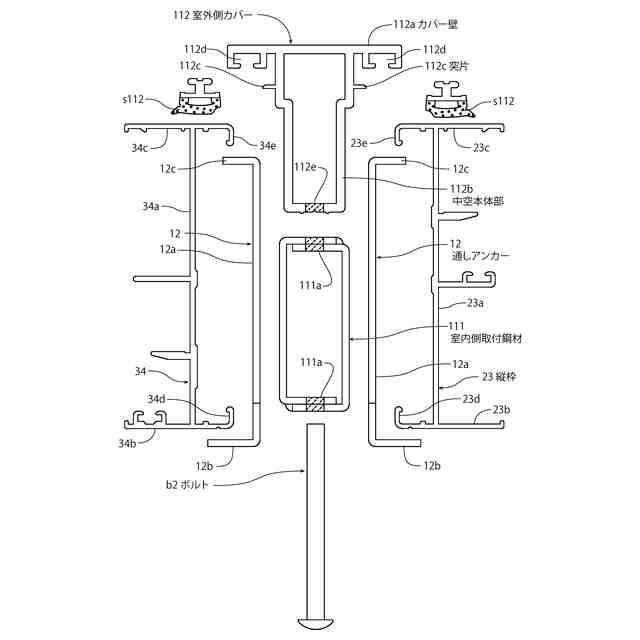

実施形態の防火設備の方立周りの一部を分解した横断面図である。
実施形態の防火設備の方立部分の施工手順を説明するための横断面図である。
実施形態の防火設備の方立部分の施工手順を説明するための横断面図である。
他の実施形態の防火設備の方立周りの拡大横断面図である。
【発明を実施するための形態】
【０００９】
一実施形態の防火設備について、方立等の縦材１の左右に引き違い窓２，３を固定してなる連窓の例をあげ、図面を参考にして説明する。
（全体の構成）
本実施形態の防火設備は、図１に示すように、２つの引き違い窓２、３が縦材１によって左右に連結されて構成されており、建物の開口部に配置されている。
左右の引き違い窓２，３は、それぞれ上枠２１，３１、下枠２２，３２及び左、右縦枠２３，２４，３３，３４を四周に組んで窓枠が形成され、窓枠の内周にそれぞれ内障子２５，３５及び外障子２６，３６が開閉自在に配置されて構成されている。
【００１０】
縦材１は、図２，図３に示すように、方立１１と、左右の通しアンカー１２，１２を備えており、方立１１は、室内側取付鋼材１１１と、室外側カバー１１２を有している。
縦材１は、左側に左側に配置される引き違い窓３の右の縦枠３４が取付けられ，右側に右側に配置される引き違い窓２の左の縦枠２３が取り付けられており、左右の引き違い窓２，３を連結している。
