公開番号2025035441
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023142483
出願日2023-09-01
発明の名称開口部装置
出願人三協立山株式会社,セイキ販売株式会社
代理人個人
主分類E06B 9/52 20060101AFI20250306BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】枠の内周に網体が張設された網戸を備える開口部装置に対して、網体の施工性を向上させる。
【解決手段】網戸枠と、網体を備えており、網戸枠は、網戸上枠と、網戸下枠と、左、右の網戸縦枠を有し、網戸枠の左、右の網戸縦枠は、見付面に長手方向に沿って溝部が設けられており、網戸枠の網戸上枠及び網戸下枠は、見付面に長手方向に沿ってモヘアが設けられており、網体は、左右の縁に沿って取付けゴムが設けられており、取付けゴムが左右の網戸縦枠の溝部に嵌め込まれ、上下の縁が網戸上枠及び網戸下枠に設けられたモヘアに当接している。
【選択図】図8

特許請求の範囲【請求項１】
網戸枠と、網体を備えており、
網戸枠は、網戸上枠と、網戸下枠と、左、右の網戸縦枠を有し、
網戸枠の左、右の網戸縦枠は、見付面に長手方向に沿って溝部が設けられており、
網戸枠の網戸上枠及び網戸下枠は、見付面に長手方向に沿ってモヘアが設けられており、
網体は、左右の縁に沿って取付けゴムが設けられており、取付けゴムが左右の網戸縦枠の溝部に嵌め込まれ、上下の縁が網戸上枠及び網戸下枠に設けられたモヘアに当接している開口部装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、枠の内周に網体が張設された網戸を備える開口部装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、枠の内周に網体が張設された網戸を備える開口部装置が知られている。（特許文献１）
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２１５８６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
枠の内周に網体が張設された網戸を備える開口部装置に対して、網体の施工性を向上させることが求められている。
【０００５】
本発明は、枠の内周に網体が張設された網戸を備える開口部装置に対して、網体の施工性を向上させることを目的とする。
【課題を解決するための手段】
【０００６】
一実施形態は、網戸枠と、網体を備えており、網戸枠は、網戸上枠と、網戸下枠と、左、右の網戸縦枠を有し、網戸枠の左、右の網戸縦枠は、見付面に長手方向に沿って溝部が設けられており、網戸枠の網戸上枠及び網戸下枠は、見付面に長手方向に沿ってモヘアが設けられており、網体は、左右の縁に沿って取付けゴムが設けられており、取付けゴムが左右の網戸縦枠の溝部に嵌め込まれ、上下の縁が網戸上枠及び網戸下枠に設けられたモヘアに当接している開口部装置である。
【発明の効果】
【０００７】
本実施形態によれば、枠の内周に網体が張設された網戸を備える開口部装置に対して、網体の施工性を向上させることができる。
【図面の簡単な説明】
【０００８】

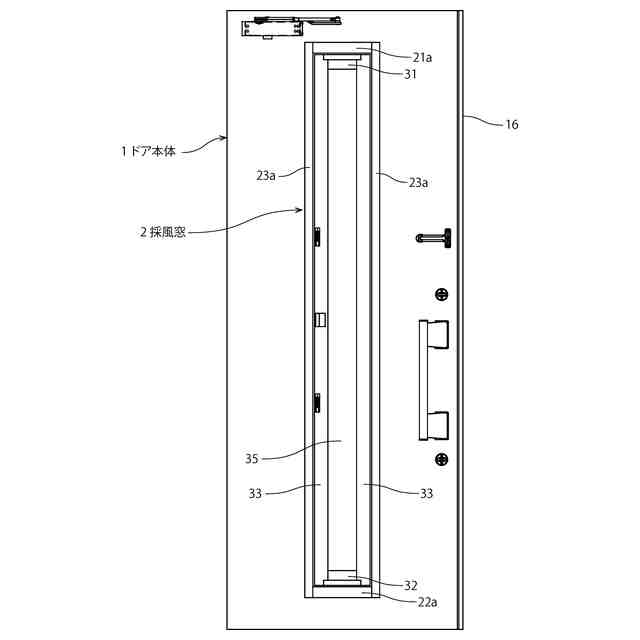

実施形態の開口部装置の内観図である。

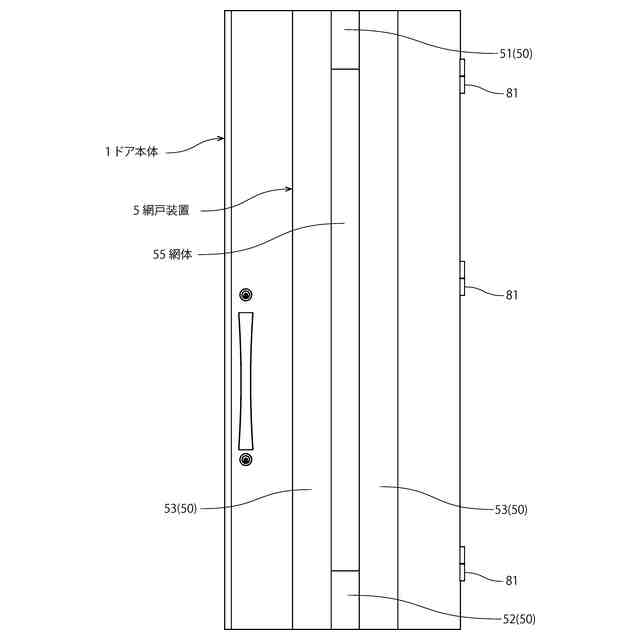

実施形態の開口部装置の外観図である。

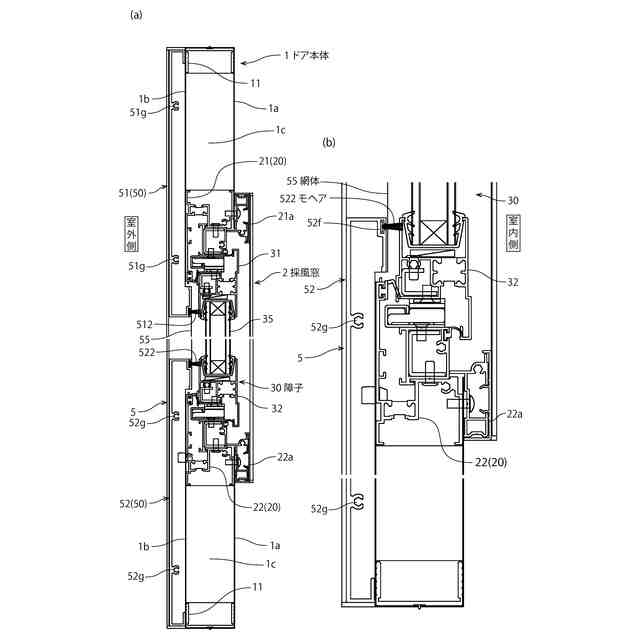

実施形態の開口部装置の縦断面図であり、（ａ）は全体縦断面図であり、（ｂ）は下方部分の縦断面図である。

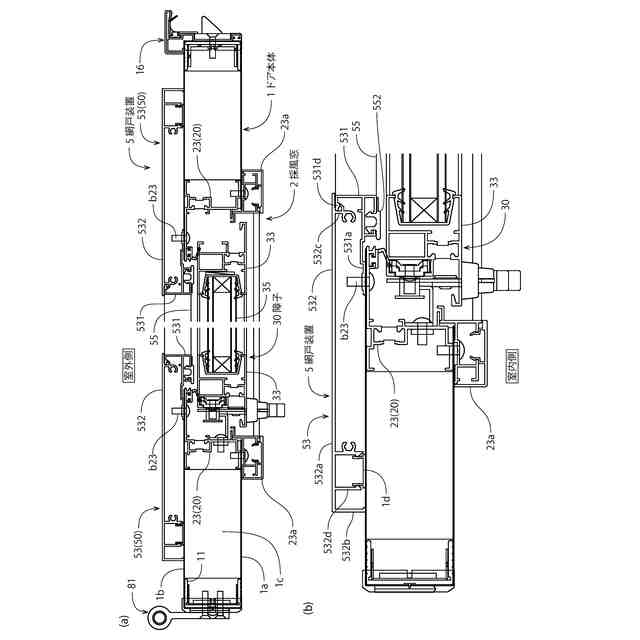

実施形態の開口部装置の横断面図であり、（ａ）は全体横断面図であり、（ｂ）は左方部分の横断面図である。

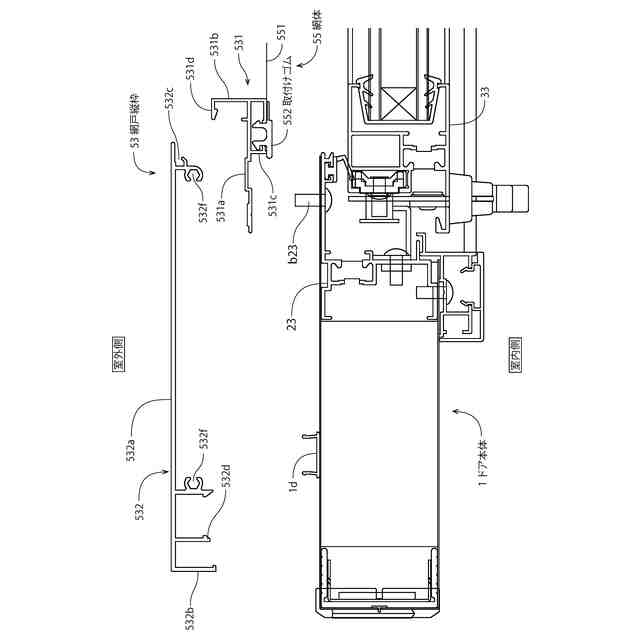

実施形態の開口部装置の横断面図であり、左方部分の分解横断面図である。

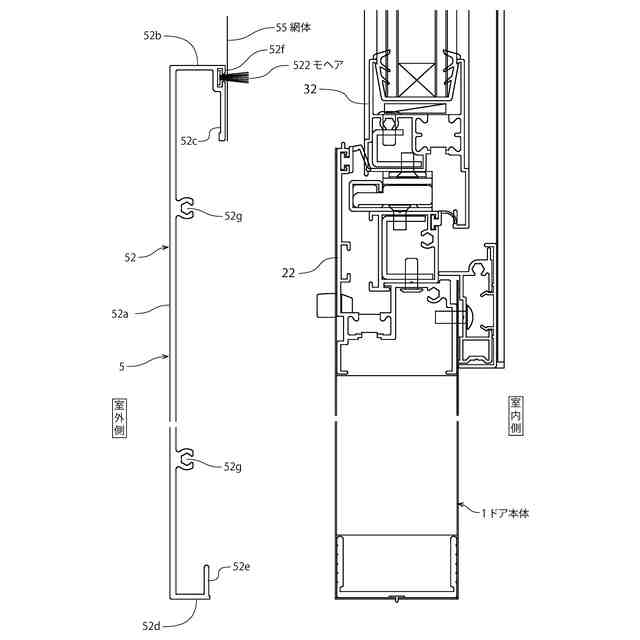

実施形態の開口部装置の縦断面図であり、下方部分の分解縦断面図である。

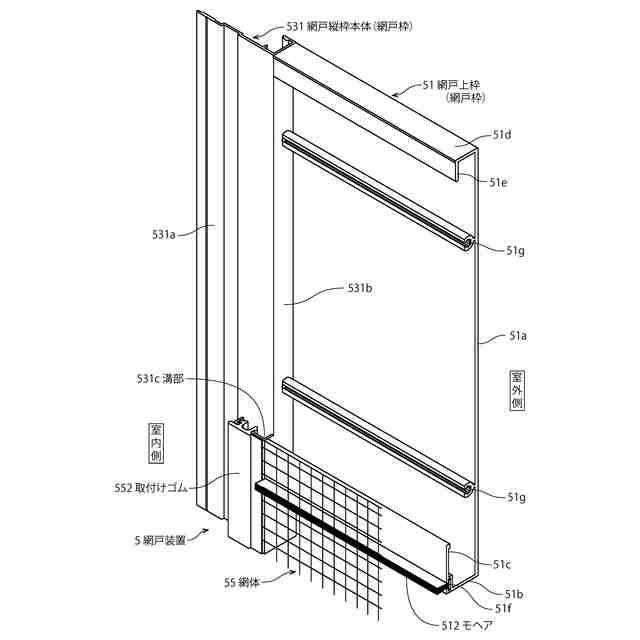

実施形態の網戸装置の枠の上方隅部を室内側から見た斜視図である。

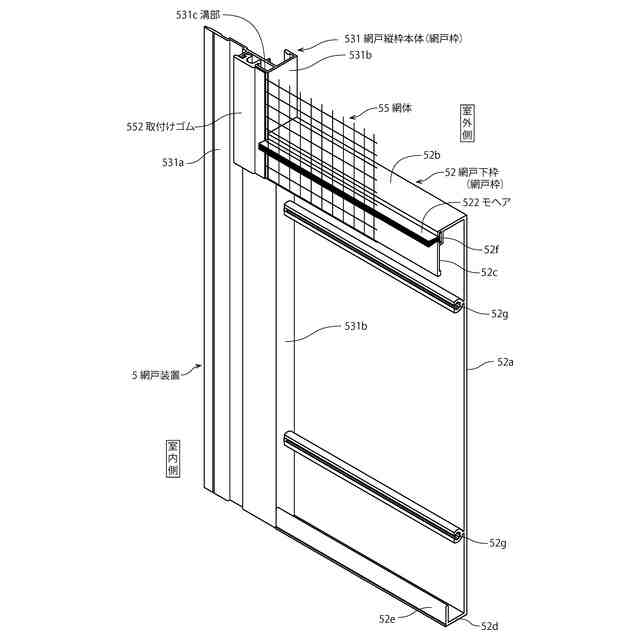

実施形態の網戸装置の枠の下方隅部を室内側から見た斜視図である。

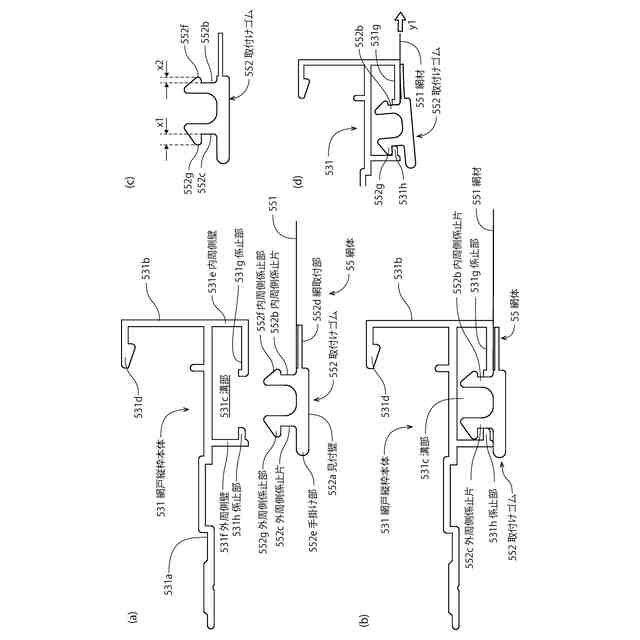

実施形態の網戸装置の縦枠の横断面図であり、（ａ）は分解横断面図であり、（ｂ）は横断面図であり、（ｃ）は取付けゴムの横断面図であり、（ｄ）は取付けゴムの効果を説明するための横断面図である。
【発明を実施するための形態】
【０００９】
一実施形態の開口部装置について、中央部分に採風窓が設けられた玄関ドアの例をあげ、図面を参考にして説明する。
（全体の構成）
本実施形態の玄関ドアは、図１，図２に示すように、建物の玄関等出入口に配置されるドア本体１の中央部分に上下方向に長い開口部（採風採光部）を有する玄関ドアであって、開口部には室内方向に開閉する採風窓２が配置されるとともに、採風窓２の室外側に網戸装置５が設けられて構成されている。
【００１０】
玄関ドアを構成するドア本体１は、図３（ａ），図４（ａ）に示すように、上下左右に配置された樹脂製等の芯材１１の室内外に鋼板等の板材１ａ，１ｂが配置され、板材１ａ，１ｂ間に発泡板材等からなる断熱材１ｃが配置されて形成されている。
ドア本体１は、中央部分に開口部が形成されており、開口部に採風窓２を構成する枠体２０が配置され、枠体２０によって板材１ａ，１ｂの開口部の内周側縁を支持している。
ドア本体１は、戸先側の縦辺にアルミ合金等の金属材料からなる縦材１６が配置され、吊元側の縦辺においてヒンジ８１によって開閉自在に支持されている。
（【００１１】以降は省略されています）
