公開番号2025060072
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170574
出願日2023-09-29
発明の名称建具
出願人株式会社LIXIL
代理人個人,個人,個人,個人
主分類E06B 3/10 20060101AFI20250403BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】扉体の断熱性能を向上させた建具を提供すること。
【解決手段】開口部に設けられる枠体と、枠体の内側に開閉可能に納められる扉体と、を有する建具であって、扉体は、フレーム材と、フレーム材の室外側及び室内側のうちの少なくとも一方の面を覆うように設けられる木板と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
開口部に設けられる枠体と、前記枠体の内側に開閉可能に納められる扉体と、を有する建具であって、
前記扉体は、フレーム材と、前記フレーム材の室外側及び室内側のうちの少なくとも一方の面を覆うように設けられる木板と、を有する、建具。
続きを表示（約 91 文字）【請求項２】
前記木板は、耐水合板である、請求項１に記載の建具。
【請求項３】
前記木板の表面に化粧材が貼り付けられる、請求項１又は２に記載の建具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、建物躯体の開口部に設けられた枠体に扉体を開閉可能に納めた建具が知られている（例えば、特許文献１参照）。扉体は、四方に組んだフレーム材の表裏両面に、スチール、ステンレス等の鋼板からなる表面材を貼り付けることによって形成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１１９３７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の建具の扉体は、表裏両面の鋼板が熱橋となるため、扉体の断熱性を向上させる観点で改善の余地がある。
【０００５】
本開示は、扉体の断熱性能を向上させた建具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、開口部に設けられる枠体と、前記枠体の内側に開閉可能に納められる扉体と、を有する建具であって、前記扉体は、フレーム材と、前記フレーム材の室外側及び室内側のうちの少なくとも一方の面を覆うように設けられる木板と、を有する、建具に関する。
【図面の簡単な説明】
【０００７】

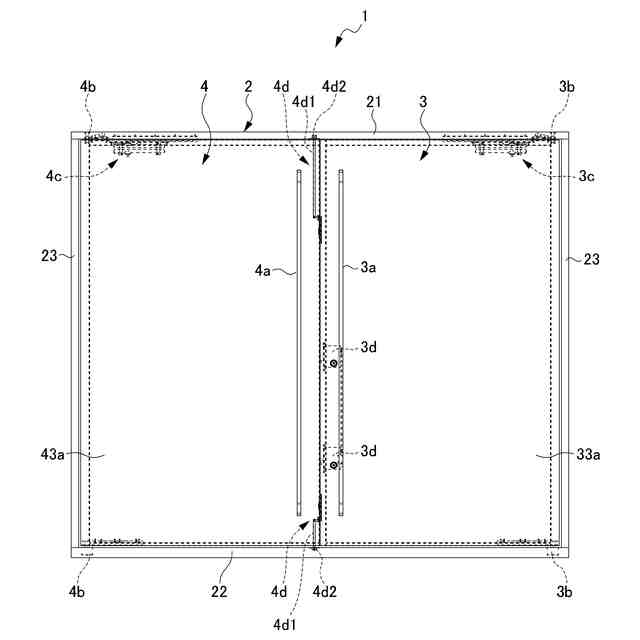

建具を室外側から見た正面図である。

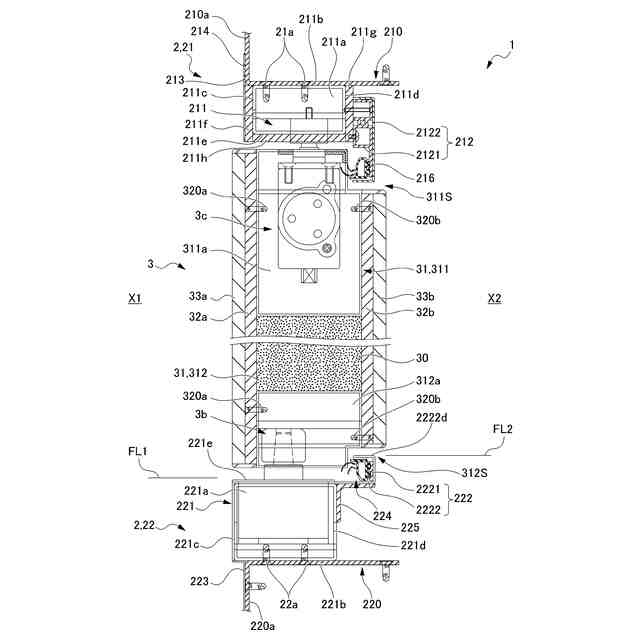

建具の縦断面図である。

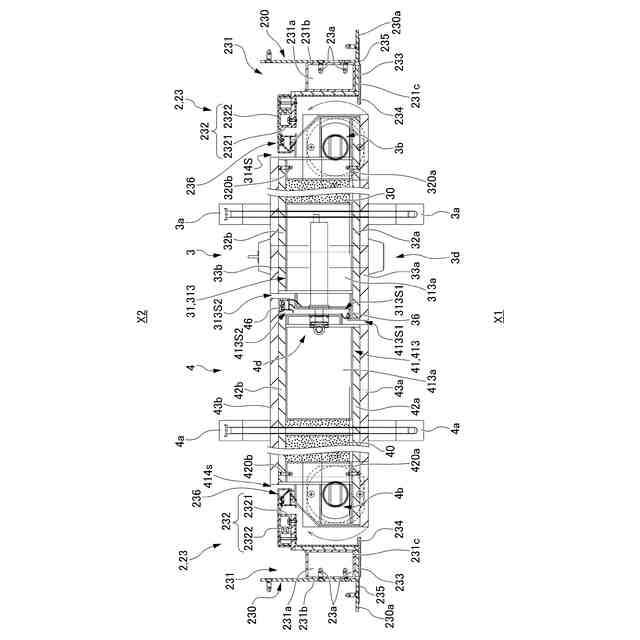

建具の横断面図である。

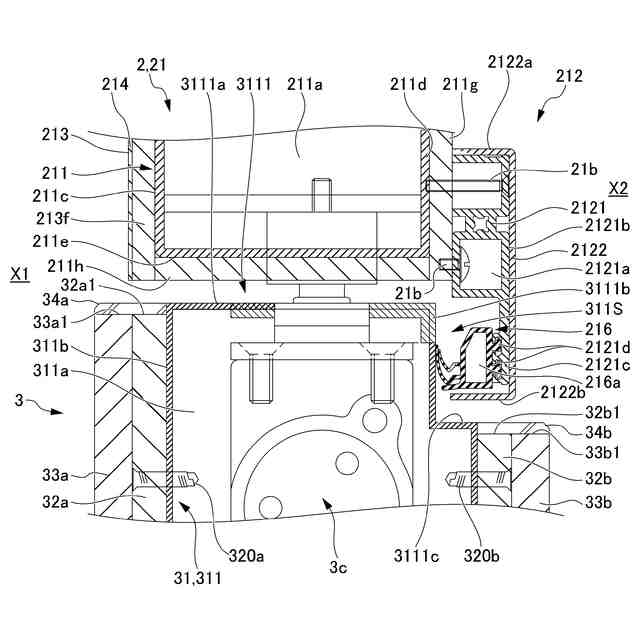

図２に示す建具の上部側の拡大図である。

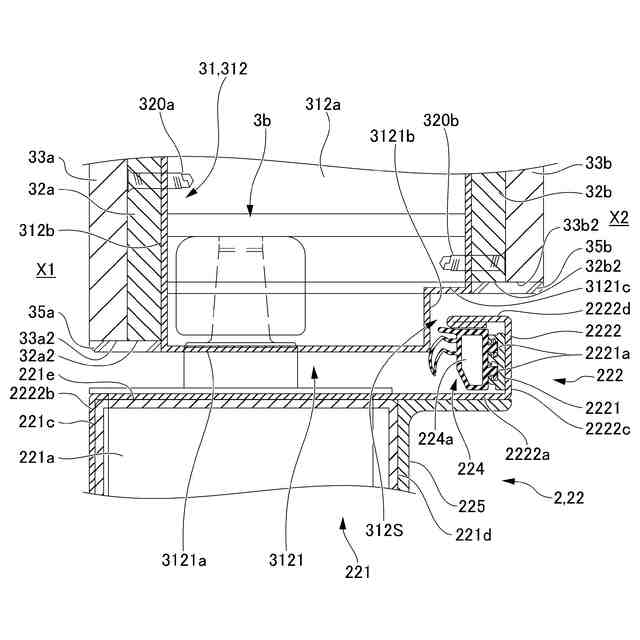

図２に示す建具の下部側の拡大図である。

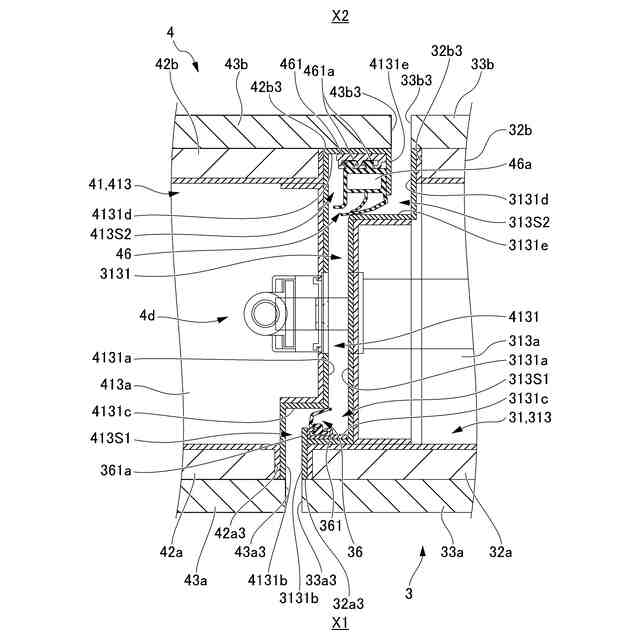

図３に示す建具の扉体の戸先側の拡大図である。

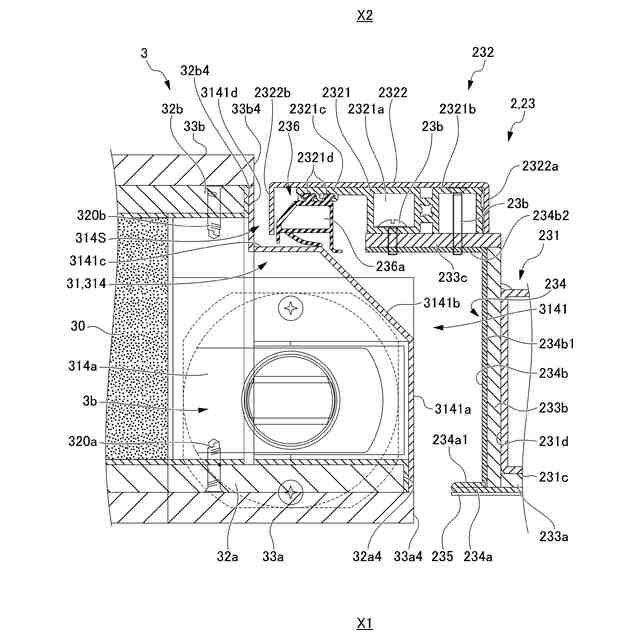

図３に示す建具の一方の扉体の吊元側の拡大図である。

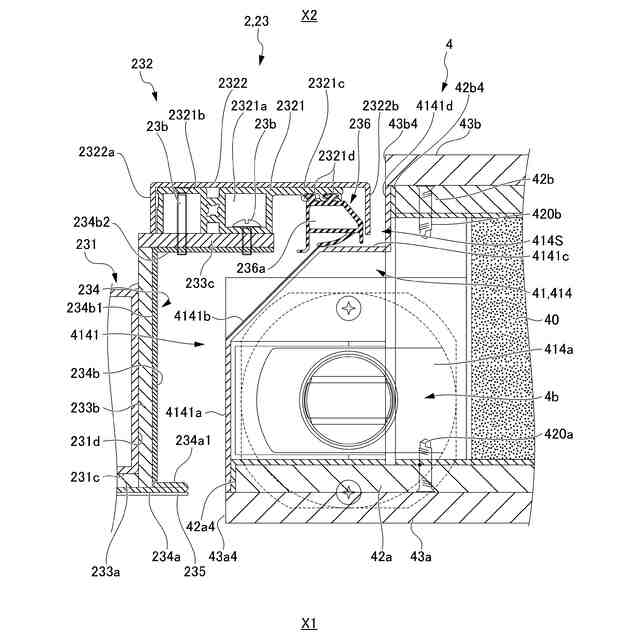

図３に示す建具の他方の扉体の吊元側の拡大図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について図面を参照して詳細に説明する。図１は、建具としての開き戸１を示している。開き戸１は、例えば玄関ドアである。開き戸１は、建物の開口部に設けられる枠体２の内側に、２枚の扉体３，４を開閉可能に納めることによって構成される。
【０００９】
扉体３，４は、枠体２の内側空間における左右の幅方向のそれぞれ半分の領域を閉鎖する大きさを有する。扉体３，４において、左右の縦枠２３側を「吊元側」とし、吊元側と反対側を「戸先側」とする。さらに、枠体２及び扉体３，４において、室外側Ｘ１及び室内側Ｘ２を結ぶ方向（扉体３，４の厚み方向）を「見込み方向」とし、見込み方向に沿って配置される面を「見込み面」とする。枠体２及び扉体３，４における室外側Ｘ１及び室内側Ｘ２に面する側面を「見付け面」とする。開き戸１における「上下」の方向は、鉛直方向に沿う上下方向である。開き戸１における「幅方向」は、開き戸１を正面視したときの左右方向とする。開き戸１において、枠体２の外側に向かう方向を「外方」とし、外方に面する面を「外面」とする。開き戸１において、枠体２の内側に向かう方向を「内方」とし、内方に面する面を「内面」とする。
【００１０】
まず、枠体２について説明する。
（【００１１】以降は省略されています）
