公開番号2025059571
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169731
出願日2023-09-29
発明の名称止水装置
出願人株式会社UACJ
代理人弁理士法人暁合同特許事務所
主分類E06B 5/00 20060101AFI20250403BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】位置合わせや取付作業が容易で、低コストの止水装置を実現することができる。

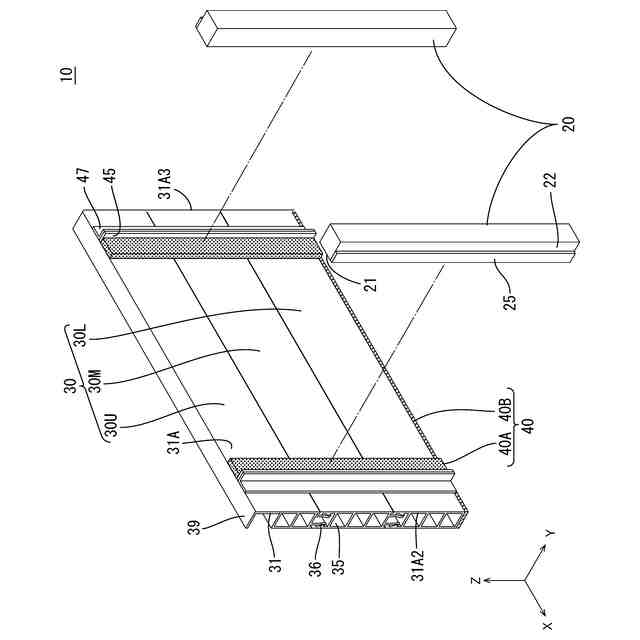

【解決手段】止水装置10は、少なくとも2つの第1磁性体25と、第1磁性体25の間を塞ぐように配置され、進水を防止するための止水板30と、を備える。止水板30の各第1磁性体25と対向する対向板面31Aには、第2磁性体45と、対向板面31Aに沿う方向に第2磁性体45と隣接するシール材40Aと、が設けられる。止水板30の第2磁性体45は、第1磁性体25と磁気的に吸着する。

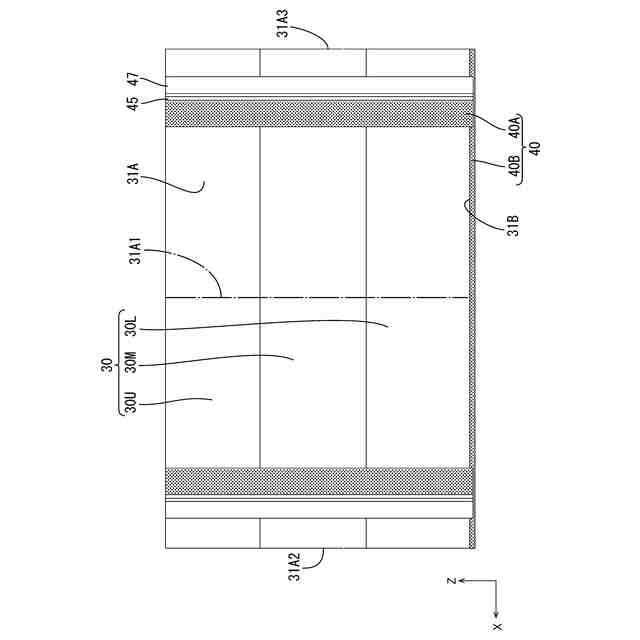

【選択図】図3
特許請求の範囲【請求項１】
少なくとも２つの第１磁性体と、
前記第１磁性体の間を塞ぐように配置され、進水を防止するための止水板と、を備え、
前記止水板の前記各第１磁性体と対向する対向板面には、第２磁性体と、前記対向板面に沿う方向に前記第２磁性体と隣接するシール材と、が設けられ、
前記止水板の前記第２磁性体は、前記第１磁性体と磁気的に吸着する止水装置。
続きを表示（約 900 文字）【請求項２】
前記止水板の前記第２磁性体と前記第１磁性体とは、前記第１磁性体または前記第２磁性体の少なくとも一方から発生する磁力によって吸着可能に設けられている請求項１に記載の止水装置。
【請求項３】

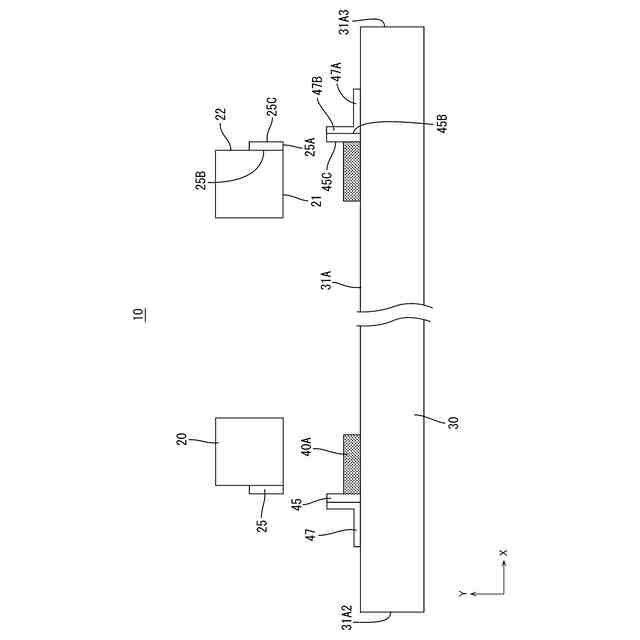

前記第１磁性体は、前記止水板の前記対向板面と交わる方向に沿って延在する第１吸着面を有し、
前記第２磁性体は、前記止水板の前記対向板面と交わる方向に沿って延在し、前記第１吸着面と磁気的に吸着する第２吸着面を有する請求項２に記載の止水装置。
【請求項４】
前記止水板の前記対向板面には、前記第２吸着面が前記止水板の前記対向板面と交わる方向に沿って延在するように前記第２磁性体を配設するための取付部材が設けられる請求項３に記載の止水装置。
【請求項５】
前記第１磁性体は、前記止水板の前記対向板面と対向する端面を有する請求項２または請求項３に記載の止水装置。
【請求項６】
前記シール材は、発泡ゴム製であって、前記止水板の前記対向板面と前記第１磁性体の前記端面との間に介在する請求項５に記載の止水装置。
【請求項７】
前記第１磁性体、及び前記第２磁性体は、上下方向に沿って延在し、
前記シール材は、前記第１磁性体の下方に隣接し、
前記第２磁性体は、前記第１磁性体と接触する第１接触部と、前記シール材と接触する第２接触部と、を有し、
前記第２磁性体の前記第１接触部は、磁力によって前記第１磁性体と吸着される請求項１に記載の止水装置。
【請求項８】
前記シール材は、前記対向板面において前記第１磁性体の下方及び側方に隣接するよう設けられる請求項７に記載の止水装置。
【請求項９】
前記シール材は、発泡ゴム製である請求項７または請求項８に記載の止水装置。
【請求項１０】

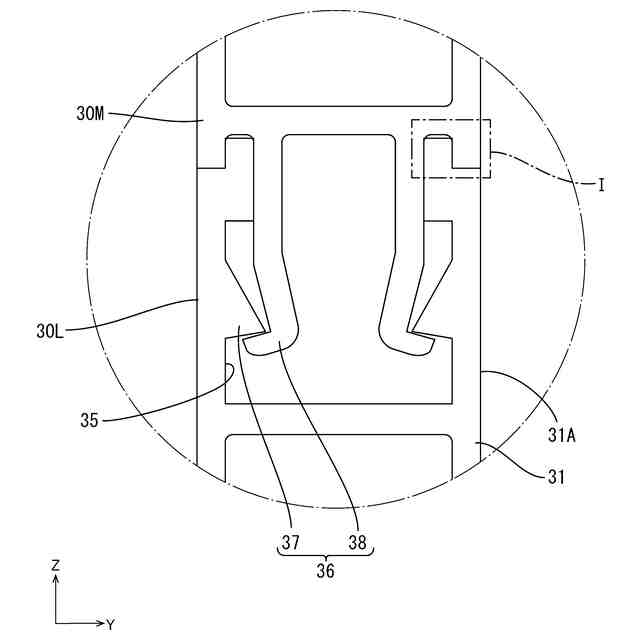

前記止水板は、複数積み重ねられるための嵌合部を有する請求項１から請求項４、請求項７、及び請求項８のいずれか１項に記載の止水装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本技術は、止水装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、洪水等の自然災害の発生時に、水の侵入を防ぐために建物の出入口等に設置する止水装置が知られている。近年、使用者によって取り付け可能な着脱式の止水装置が提案されており、その一例が特許文献１及び特許文献２に開示されている。特許文献１には、出入口に立設された一対の方立て（支柱）の間に、出入口を遮断する止水パネル（止水板）を上方から落とし込むことによって取り付ける止水装置が記載されている。特許文献２には、出入口に立設された一対の支持柱（支柱）に対して、進水方向上流側から止水板を押し当て、止水板と支柱とを係合部によって固定することで取り付ける止水装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６３４８８６６号公報
特開２０１８－４８５３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような落とし込み式の止水装置の場合、使用者が重い止水板を持ち上げて支柱間に落とし込む必要があるため、取り付け作業が容易ではなく、危険を伴うことがある。また、止水板の浮き上がりを防止するロック機構が必要となり、コストが増大してしまう。一方、特許文献２のような係合式の止水装置の場合、取り付け作業は容易であるが、係合部に専用部材を用いざるを得ない。また確実に係合させるために、製品の製造と施工の両方において高い寸法精度が必要となり、高コストになる。更に、従来の止水板は一度設置すると、再度動かすことが困難で、設置後に止水板の位置を微調整したい場合などの位置合わせも困難である。
【０００５】
本技術は上記のような実情に基づいて完成されたものであって、位置合わせ及び取付作業が容易で、低コストの止水装置を実現することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本技術に関わる止水装置は、少なくとも２つの第１磁性体と、前記第１磁性体の間を塞ぐように配置され、進水を防止するための止水板と、を備え、前記止水板の前記各第１磁性体と対向する対向板面には、第２磁性体と、前記対向板面に沿う方向に前記第２磁性体と隣接するシール材と、が設けられ、前記止水板の前記第２磁性体は、第１磁性体と磁気的に吸着する。
【０００７】
また、前記止水板の前記第２磁性体と前記第１磁性体とは、前記第１磁性体又は前記第２磁性体の少なくとも一方から発生する磁力によって吸着されていてもよい。
【０００８】
また、前記第１磁性体は、前記止水板の前記対向板面と交わる方向に沿って延在する第１吸着面を有し、前記第２磁性体は、前記止水板の前記対向板面と交わる方向に沿って延在し、前記第１吸着面と磁気的に吸着する第２吸着面を有してもよい。
【０００９】
また、前記止水板の前記対向板面には、前記第２吸着面が前記止水板の前記対向板面と交わる方向に沿って延在するように前記第２磁性体を配設するための取付部材が設けられてもよい。
【００１０】
また、前記第１磁性体は、前記止水板の前記対向板面と対向する端面を有してもよい。
（【００１１】以降は省略されています）
