特許ウォッチ

公開番号2024166759
公報種別公開特許公報(A)
公開日2024-11-29
出願番号2023083080
出願日2023-05-19
発明の名称紙製バリア材料
出願人日本製紙株式会社
代理人個人,個人
主分類B32B 29/00 20060101AFI20241122BHJP(積層体)
要約【課題】新規な紙製バリア材料を提供すること。
【解決手段】紙基材上に水蒸気バリア層を有し、
前記水蒸気バリア層が、ポリウレタン系樹脂と膨潤性マイカを含有し、
水蒸気バリア層の総量100重量部に対して、前記ポリウレタン系樹脂を65重量部以上88重量部以下含有する紙製バリア材料。
【選択図】なし
特許請求の範囲【請求項１】
紙基材上に水蒸気バリア層を有し、
前記水蒸気バリア層が、ポリウレタン系樹脂と膨潤性マイカを含有し、
水蒸気バリア層の総量１００重量部に対して、前記ポリウレタン系樹脂を６５重量部以上８８重量部以下含有することを特徴とする紙製バリア材料。
続きを表示（約 720 文字）【請求項２】
前記ポリウレタン系樹脂のガラス転移温度が、－２０℃以上１５０℃以下であることを特徴とする請求項１に記載の紙製バリア材料。
【請求項３】
前記膨潤性マイカのアスペクト比が、３００以上であることを特徴とする請求項１または２に記載の紙製バリア材料。
【請求項４】
前記膨潤性マイカの体積５０％平均粒子径が、１０μｍ以上２５μｍ以下であることを特徴とする請求項１または２に記載の紙製バリア材料。
【請求項５】
前記水蒸気バリア層の総量１００重量部に対して、前記膨潤性マイカを５重量部以上３５重量部以下含有することを特徴とする請求項１または２に記載の紙製バリア材料。
【請求項６】
前記水蒸気バリア層上に、ガスバリア層を有することを特徴とする請求項１または２に記載の紙製バリア材料。
【請求項７】
前記ガスバリア層が、水溶性高分子を含有することを特徴とする請求項６に記載の紙製バリア材料。
【請求項８】
前記水蒸気バリア層の塗工量（乾燥重量）が３ｇ／ｍ
２
以上８ｇ／ｍ
２
以下、前記ガスバリア層の塗工量（乾燥重量）が４ｇ／ｍ
２
以上１０ｇ／ｍ
２
以下であることを特徴とする請求項６に記載の紙製バリア材料。
【請求項９】
前記紙製バリア材料の４０℃、９０％ＲＨ条件下における水蒸気透過度が、０．１ｇ／ｍ
２
・ｄａｙ以上１５ｇ／ｍ
２
・ｄａｙ以下であることを特徴とする請求項１または２に記載の紙製バリア材料。

発明の詳細な説明【技術分野】
【０００１】
本発明は、紙製バリア材料に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
紙製の材料、特に紙製の包装材料にガスバリア性（特に、酸素バリア性）を付与することは、包装される各種製品をガスによる劣化、例えば酸素による酸化などから守るために重要である。
従来から、紙製の包装材料へのガスバリア性の付与には、紙基材上にガスバリア層として、アルミニウム等の金属からなる金属箔や金属蒸着フィルム、ポリビニルアルコールやエチレン－ビニルアルコール共重合体、ポリ塩化ビニリデン、ポリアクリロニトリル等の樹脂フィルム、あるいはこれらの樹脂をコーティングしたフィルム、さらに酸化珪素や酸化アルミニウム等の無機酸化物を蒸着したセラミック蒸着フィルム等を紙基材に押し出しラミネートする、または貼合する方法が主に用いられてきた。
紙製の包装材料に耐水性（特に、水蒸気バリア性）を付与することも、包装される各種製品を水蒸気による劣化から守るために重要である。
【０００３】
本出願人は、ガスバリア性と水蒸気バリア性を備えた紙製の包装材料として、紙基材上に、水蒸気バリア性樹脂と顔料を含む水蒸気バリア層と、ポリビニルアルコール系樹脂と顔料を含むガスバリア層を有する紙製バリア包装材料を提案している（特許文献１）。
また、このような紙製バリア包装材料において、少なくとも一方の最外層にシーラント層を設けることにより、ヒートシール加工を可能としたものが知られている。例えば、特許文献２には、溶融押し出しラミネート法、ドライラミネート法、直接溶融コート法によりラミネート層（シーラント層に相当）を設けることが提案されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１３／０６９７８８号
国際公開第２０１７／１７０４６２号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、新規な紙製バリア材料を提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明の課題を解決するための手段は以下の通りである。
１．紙基材上に水蒸気バリア層を有し、
前記水蒸気バリア層が、ポリウレタン系樹脂と膨潤性マイカを含有し、
水蒸気バリア層の総量１００重量部に対して、前記ポリウレタン系樹脂を６５重量部以上８８重量部以下含有することを特徴とする紙製バリア材料。
２．前記ポリウレタン系樹脂のガラス転移温度が、－２０℃以上１５０℃以下であることを特徴とする１．に記載の紙製バリア材料。
３．前記膨潤性マイカのアスペクト比が、３００以上であることを特徴とする１．または２．に記載の紙製バリア材料。
４．前記膨潤性マイカの体積５０％平均粒子径が、１０μｍ以上２５μｍ以下であることを特徴とする１．～３．のいずれかに記載の紙製バリア材料。
５．前記水蒸気バリア層の総量１００重量部に対して、前記膨潤性マイカを５重量部以上３５重量部以下含有することを特徴とする１．～４．のいずれかに記載の紙製バリア材料。
６．前記水蒸気バリア層上に、ガスバリア層を有することを特徴とする１．～５．のいずれかに記載の紙製バリア材料。
７．前記ガスバリア層が、水溶性高分子を含有することを特徴とする６．に記載の紙製バリア材料。
８．前記水蒸気バリア層の塗工量（乾燥重量）が３ｇ／ｍ
２
以上８ｇ／ｍ
２
以下、前記ガスバリア層の塗工量（乾燥重量）が４ｇ／ｍ
２
以上１０ｇ／ｍ
２
以下であることを特徴とする６．または７．に記載の紙製バリア材料。
９．前記紙製バリア材料の４０℃、９０％ＲＨ条件下における水蒸気透過度が、０．１ｇ／ｍ
２
・ｄａｙ以上１５ｇ／ｍ
２
・ｄａｙ以下であることを特徴とする１．～８．のいずれかに記載の紙製バリア材料。
【発明の効果】
【０００７】
本発明により、新規な紙製バリア材料を提供することができる。本発明の紙製バリア材料は、水蒸気バリア性に優れている。ガスバリア層を備える本発明の紙製バリア材料は、さらにガスバリア性にも優れている。
本発明の紙製バリア材料は、耐屈曲性に優れ、屈曲時のバリア性の低下が小さい。そのため、本発明の紙製バリア材料は、屈曲が起こりやすい軟包装袋に好適に用いることができる。
【発明を実施するための形態】
【０００８】

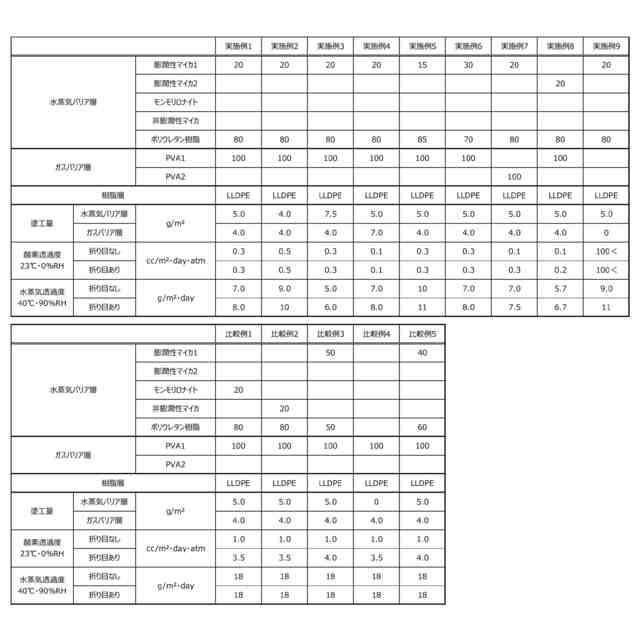

「紙製バリア材料」
本発明の紙製バリア材料は、紙基材と、この紙基材上に水蒸気バリア層を有し、
水蒸気バリア層が、ポリウレタン系樹脂と膨潤性マイカとを含有し、水蒸気バリア層の総量１００重量部に対して、ポリウレタン系樹脂を６５重量部以上８８重量部以下含有する。
【０００９】
（紙基材）
本発明において紙基材とは、パルプ、填料、各種助剤からなるシートである。
パルプとしては、広葉樹漂白クラフトパルプ（ＬＢＫＰ）、針葉樹漂白クラフトパルプ（ＮＢＫＰ）、広葉樹未漂白クラフトパルプ（ＬＵＫＰ）、針葉樹未漂白クラフトパルプ（ＮＵＫＰ）、サルファイトパルプなどの化学パルプ、ストーングラインドパルプ、サーモメカニカルパルプなどの機械パルプ、脱墨パルプ、古紙パルプなどの木材繊維、ケナフ、竹、麻などから得られた非木材繊維などを用いることができ、これらの１種、または２種以上を配合して用いることができる。これらの中でも、紙基材中への異物混入が発生し難いこと、使用後に古紙原料に供してリサイクルする際に経時変色が発生し難いこと、高い白色度を有するため印刷時の面感が良好となり、特に包装材料として使用した場合の使用価値が高くなることなどの理由から、木材繊維の化学パルプ、木材繊維の機械パルプを用いることが好ましく、木材繊維の化学パルプを用いることがより好ましい。
【００１０】
填料としては、ホワイトカーボン、タルク、カオリン、クレー、重質炭酸カルシウム、軽質炭酸カルシウム、酸化チタン、ゼオライト、合成樹脂填料等の公知の填料を必要に応じて使用することができる。
また、硫酸バンドや各種のアニオン性、カチオン性、ノニオン性あるいは、両性の歩留まり向上剤、濾水性向上剤、紙力増強剤や内添サイズ剤等の内添助剤を必要に応じて使用することができる。さらに、染料、蛍光増白剤、ｐＨ調整剤、消泡剤、ピッチコントロール剤、スライムコントロール剤等も必要に応じて添加することができる。
（【００１１】以降は省略されています）

関連特許
