特許ウォッチ

公開番号2025063866
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2024174095
出願日2024-10-03
発明の名称バイオアスファルト組成物用相溶化剤
出願人日本製紙株式会社
代理人弁理士法人酒井国際特許事務所
主分類C08L 95/00 20060101AFI20250409BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】本発明は、バイオアスファルト組成物におけるリグニン成分とアスファルトの相溶性を向上させることのできる、バイオアスファルト組成物用相溶化剤の提供を目的とする。
【解決手段】本発明は、構成単位(I):リグニン系化合物に由来する構成単位および(II):アルキレンオキサイド鎖を有する芳香族系水溶性化合物を少なくとも含む芳香族系水溶性化合物に由来する構成単位を含むリグニン誘導体化合物を含むバイオアスファルト組成物用相溶化剤、及び、アスファルト、クラフトリグニン等のリグニン成分、及び前記剤を含むバイオアスファルト組成物を提供する。
【選択図】なし
特許請求の範囲【請求項１】
下記構成単位（Ｉ）および（ＩＩ）を含むリグニン誘導体化合物を含むバイオアスファルト組成物用相溶化剤。
（Ｉ）：リグニン系化合物に由来する構成単位
（ＩＩ）：アルキレンオキサイド鎖を有する芳香族系水溶性化合物を少なくとも含む芳香族系水溶性化合物に由来する構成単位
続きを表示（約 420 文字）【請求項２】
アルキレンオキサイド鎖を有する芳香族系水溶性化合物は、アルキレンオキサイド平均付加モル数２５以上のアルキレンオキサイド鎖を有する芳香族系水溶性化合物を含む、請求項１に記載の剤。
【請求項３】
構成単位（Ｉ）の構成単位（ＩＩ）に対する重量比率（Ｉ）／（ＩＩ）が、１／９９～９９／１である、請求項１又は２に記載の剤。
【請求項４】
アスファルト、クラフトリグニン、及び請求項１又は２に記載の剤を含むバイオアスファルト組成物。
【請求項５】
請求項１又は２に記載の剤の含有量は、バイオアスファルト組成物１００重量％に対し、０．０５～１０重量％である、請求項４に記載の組成物。
【請求項６】
請求項１又は２に記載の剤とクラフトリグニンをプレミックスし、これを加熱溶融状態のアスファルトを含む原料に混合する工程を含む、請求項４に記載のバイオアスファルト組成物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バイオアスファルト組成物用添加剤に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
アスファルトは、道路等地面の舗装表面に広く用いられており、これにリグニンを添加してバイオアスファルトを製造する試みが進められている。特許文献１には、リグニン含有物とアスファルト含有物にさらに界面活性剤を添加混合し、１２０℃以上２５０℃以下に加熱した状態で撹拌することにより、冷却後もリグニン含有物を分散させることができることが記載されている。特許文献２には、リグニンとアスファルトを、リグニンのガラス転移温度以下で混合することにより、得られる混合物の安定性が向上することが記載されている。
【０００３】
一方、特許文献３には、リグニンスルホン酸系化合物と芳香族系水溶性化合物との反応物であるリグニン誘導体化合物が、セメント、石膏等に対し高い分散性を示すことが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１９５４３３号公報
国際公開第２０２２／８５６４１号
特許第７１５４２１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１及び２のとおり、バイオアスファルトにおいては分散性、安定性の向上が課題となっており、リグニンの添加によりアスファルトの物性向上効果を得ることが難しいという問題があった。また、特許文献３には、リグニン誘導体化合物をアスファルト組成物に組み合わせることは記載されていない。
【０００６】
本発明は、バイオアスファルト組成物におけるリグニン成分とアスファルトの相溶性を向上させることのできる、バイオアスファルト組成物用相溶化剤の提供を目的とする。
【課題を解決するための手段】
【０００７】
本発明は、以下の〔１〕～〔６〕を提供する。
〔１〕下記構成単位（Ｉ）および（ＩＩ）を含むリグニン誘導体化合物を含むバイオアスファルト組成物用相溶化剤。
（Ｉ）：リグニン系化合物に由来する構成単位
（ＩＩ）：アルキレンオキサイド鎖を有する芳香族系水溶性化合物を少なくとも含む芳香族系水溶性化合物に由来する構成単位
〔２〕アルキレンオキサイド鎖を有する芳香族系水溶性化合物は、アルキレンオキサイド平均付加モル数２５以上のアルキレンオキサイド鎖を有する芳香族系水溶性化合物を含む、〔１〕に記載の剤。
〔３〕構成単位（Ｉ）の構成単位（ＩＩ）に対する重量比率（Ｉ）／（ＩＩ）が、１／９９～９９／１である、〔１〕又は〔２〕に記載の剤。
〔４〕アスファルト、クラフトリグニン、及び〔１〕～〔３〕のいずれか１項に記載の剤を含むバイオアスファルト組成物。
〔５〕〔１〕～〔３〕のいずれか１項に記載の剤の含有量は、バイオアスファルト組成物１００重量％に対し、０．０５～１０重量％である、〔４〕に記載の組成物。
〔６〕〔１〕～〔３〕のいずれか１項に記載の剤とクラフトリグニンをプレミックスし、これを加熱溶融状態のアスファルトを含む原料に混合する工程を含む、〔４〕又は〔５〕に記載のバイオアスファルト組成物の製造方法。
【発明の効果】
【０００８】
本発明のバイオアスファルト組成物用相溶化剤は、バイオアスファルト組成物におけるリグニン成分とアスファルトの相溶性を向上させることができ、バイオアスファルト組成物の粘度低下を図ることができる。
【図面の簡単な説明】
【０００９】
図１は、高分子量成分のピーク面積比の説明のための、リグニン誘導体化合物のＧＰＣチャート（ＵＶ検出波長２８０ｎｍ）のイメージ図である。
【発明を実施するための形態】
【００１０】
［１．バイオアスファルト用相溶化剤］
バイオアスファルト用相溶化剤は、下記のリグニン誘導体化合物を有効成分として含有する。

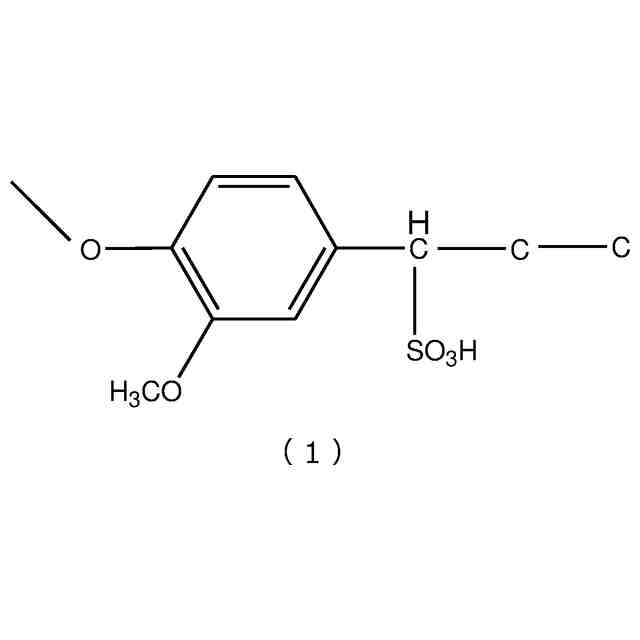

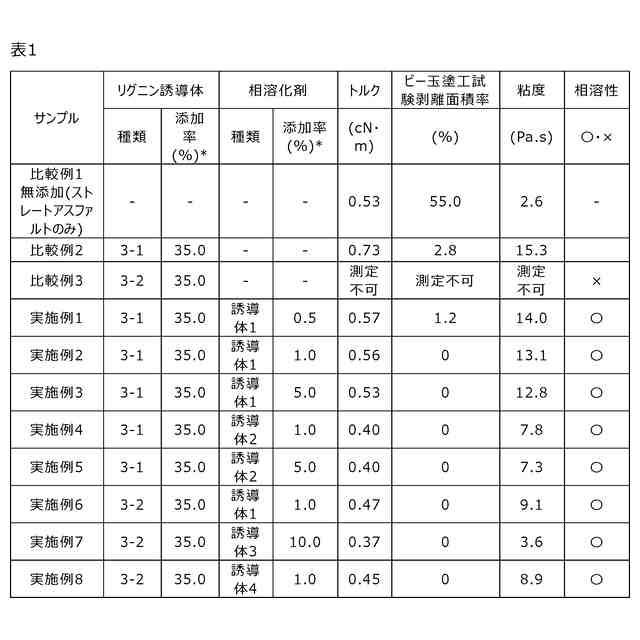

（【００１１】以降は省略されています）

関連特許
