特許ウォッチ

公開番号2025074677
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185664
出願日2023-10-30
発明の名称粉末状セルロース
出願人日本製紙株式会社
代理人弁理士法人酒井国際特許事務所,個人,個人
主分類C08B 15/08 20060101AFI20250507BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】本発明は、樹脂組成物とした際に木材由来の自然な色合いが出る粉末状セルロースを提供することを目的とする。
【解決手段】本発明は、平均粒子径が10～100μmである粉末状セルロースであって、前記粉末状セルロースを100重量%とした際のヘミセルロース含有量が10～30重量%であり、熱分析装置(TG)において20℃/分の条件で昇温した際の110℃～300℃における熱重量減少率が4～15%である、粉末状セルロース。
【選択図】なし
特許請求の範囲【請求項１】
平均粒子径が１０～１００μｍである粉末状セルロースであって、前記粉末状セルロースを１００重量％とした際のヘミセルロース含有量が１０～３０重量％であり、熱分析装置（ＴＧ）において２０℃／分の条件で昇温した際の１１０℃～３００℃における熱重量減少率が４～１５％である、粉末状セルロース。
続きを表示（約 110 文字）【請求項２】
平均繊維長／平均繊維幅（Ｌ／Ｄ）が２．０～１０．０である、請求項１に記載の粉末状セルロース。
【請求項３】
原料パルプが広葉樹由来パルプである、請求項１に記載の粉末状セルロース。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粉末状セルロースに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、粉末状セルロースは、ゴム、プラスチック等の樹脂材料の強化剤として用いられている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０１２８７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
粉末状セルロースを含む樹脂組成物の使用用途の一つとして、家電筐体や自動車の内装、外装部品などの外観部品に用いられている。外観部品に要求される特性として剛性や衝撃強度などの機械的強度に加え、色味が重要視されており、樹脂組成物とした際に木材由来の自然な色合いが出ることが望まれている。
しかしながら、一般的なセルロース繊維は加熱により着色するため、樹脂組成物とした際の色味が安定しないことが課題であった。
【０００５】
本発明は上記に鑑みてなされたものであって、樹脂組成物とした際に木材由来の自然な色合いが出る粉末状セルロースを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、以下の〔１〕～〔３〕を提供する。
〔１〕平均粒子径が１０～１００μｍである粉末状セルロースであって、前記粉末状セルロースを１００重量％とした際のヘミセルロース含有量が１０～３０重量％であり、熱分析装置（ＴＧ）において２０℃／分の条件で昇温した際の１１０℃～３００℃における熱重量減少率が４～１５％である、粉末状セルロース。
〔２〕平均繊維長／平均繊維幅（Ｌ／Ｄ）が２．０～１０．０である、〔１〕に記載の粉末状セルロース。
〔３〕原料パルプが広葉樹由来パルプである、〔１〕に記載の粉末状セルロース。
【発明の効果】
【０００７】
本発明によれば、樹脂組成物とした際に木材由来の自然な色合いが出る粉末状セルロースを提供することが可能となる。
【発明を実施するための形態】
【０００８】
〔１．粉末状セルロース〕
粉末状セルロースは、所定の平均粒子径、ヘミセルロース量を有し、熱分析装置（ＴＧ）において２０℃／分の条件で昇温した際の１１０℃～３００℃における熱重量減少率が４～１５％である。
【０００９】
〔１．１．平均粒子径〕
〔粒子径分布〕
粉末状セルロースの粒子径分布は、体積蓄積分布の積算値が１０％、５０％、９０％となるときの粒子径分布（１０％径、５０％径、９０％径、それぞれ、Ｄ．１０、Ｄ．５０、Ｄ．９０）として表すことができる。本明細書において粒子径分布は、測定原理としてレーザー散乱法を用いて、湿式測定（超音波照射あり）にて得られる値である。なお、本明細書における平均粒子径とは、湿式測定（超音波照射あり）にて得られたＤ．５０の値を指す。
【００１０】
－湿式測定（超音波照射あり）－
本明細書において湿式条件（超音波照射あり）とは、試料に加水後超音波照射を行ってから粒子径を測定する条件を言う。湿式（超音波あり）の場合のＤ．１０、Ｄ．５０、Ｄ．９０の好ましい範囲は以下のとおりである。一般に粒子径が大きいほど、繊維同士の絡まりが高まる傾向にある。さらに、以下の範囲であることにより、樹脂、ゴム等に添加した際にそれらの特性を損なわずに適切に強度を向上させることができる
Ｄ．１０は、通常、３．０μｍ以上であり、好ましくは５．０μｍ以上であり、更に好ましくは１０．０μｍ以上である。上限は、通常、２０．０μｍ以下であり、好ましくは１７．０以下であり、より好ましくは１５．０μｍ以下である。
Ｄ．５０は、通常、１０．０μｍ以上であり、好ましくは２０．０μｍ以上であり、より好ましくは２５．０μｍ以上である（但し、Ｄ．１０よりも大きい値である）。上限は、通常、１００．０μｍ以下、好ましくは８０．０μｍ以下、より好ましくは６０．０μｍ以下、更に好ましくは５０．０μｍ以下である。
Ｄ．９０は、通常、５０．０μｍ以上であり、好ましくは６０．０μｍ以上であり、より好ましくは６５．０μｍ以上である（但し、Ｄ．５０よりも大きい値である）。上限は、通常、２００．０μｍ以下であり、好ましくは１８０．０μｍ以下であり、より好ましくは１５０．０μｍ以下である。

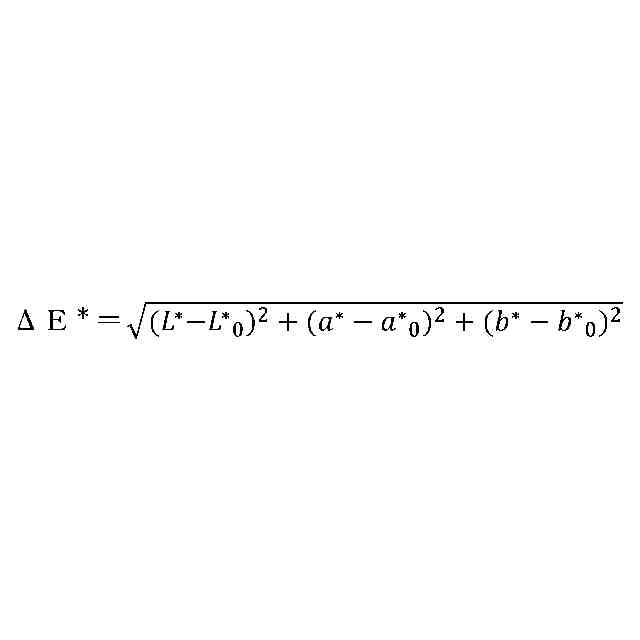

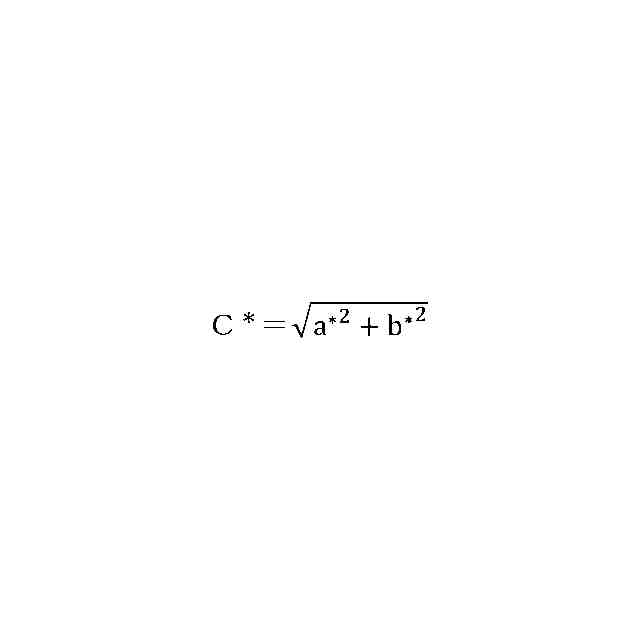

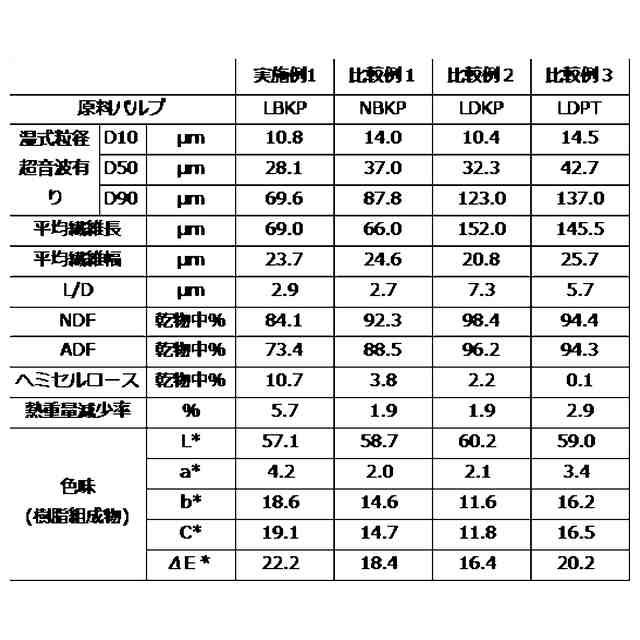

（【００１１】以降は省略されています）

関連特許
