公開番号2025058753
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023168887
出願日2023-09-28
発明の名称箱
出願人日本製紙株式会社
代理人個人,個人
主分類B65D 81/18 20060101AFI20250402BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】一枚のシートから組み立てられる箱であって、保冷を必要とする物品を収容するのに適した箱を得る。

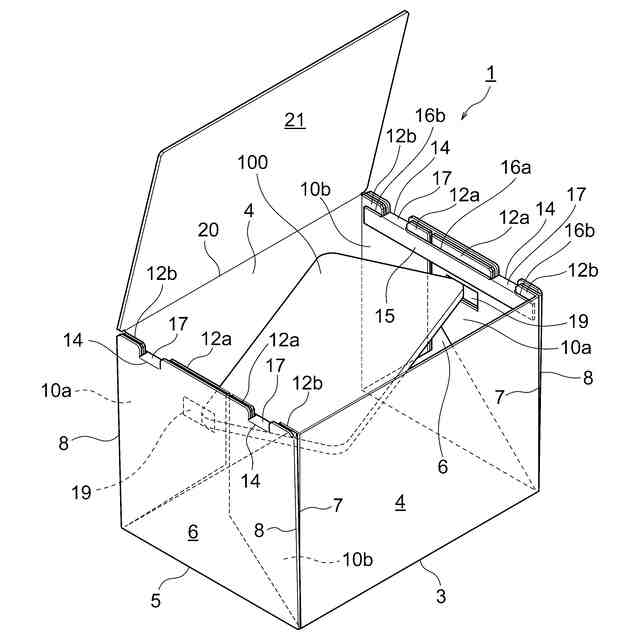

【解決手段】底部2の四辺に設けた隣り合う第1側壁部4と第2側壁部6の間に内方に二つ折りされ第2側壁部の内外面側に折り込まれる折込部10a,10bを設け、折込部の2つの開放辺に突片部12a,12bを設け、また、第2側壁部の開放辺に第6折線14を介して連接する係止片部15を設け、係止片部と第2側壁部の間に折込部に設けた突片部を嵌合する嵌合口16a,16bを形成し、係止片部15を第6折線から谷折りすることにより、嵌合口に折込部の開放辺に設けられた突片部を嵌合するようにし、また、対向する第2側壁部の内面側に折り込まれたそれぞれ2つの折込部のうち、一方の対角線方向にある折込部に、保冷剤の一方の対角線上にある角部をそれぞれ係脱可能に係合する係合穴19を形成した。
【選択図】図3
特許請求の範囲【請求項１】

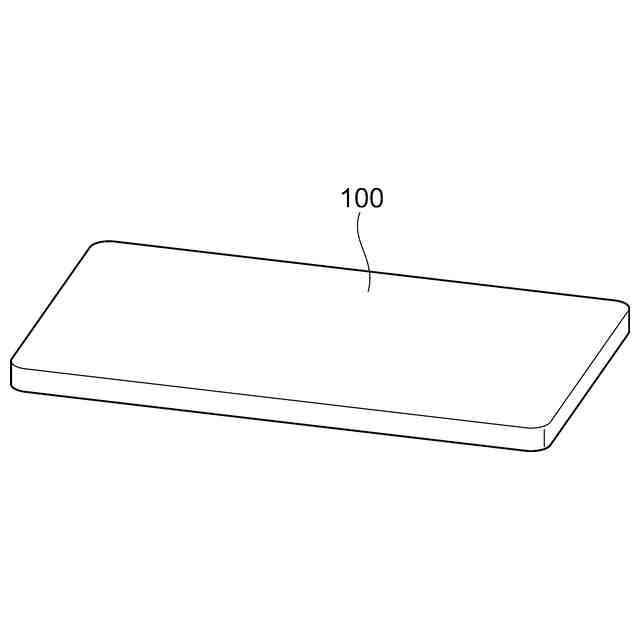

内部に矩形な板状の保冷剤を支持する支持手段を備えた一枚のシートから組み立てられる箱であって、

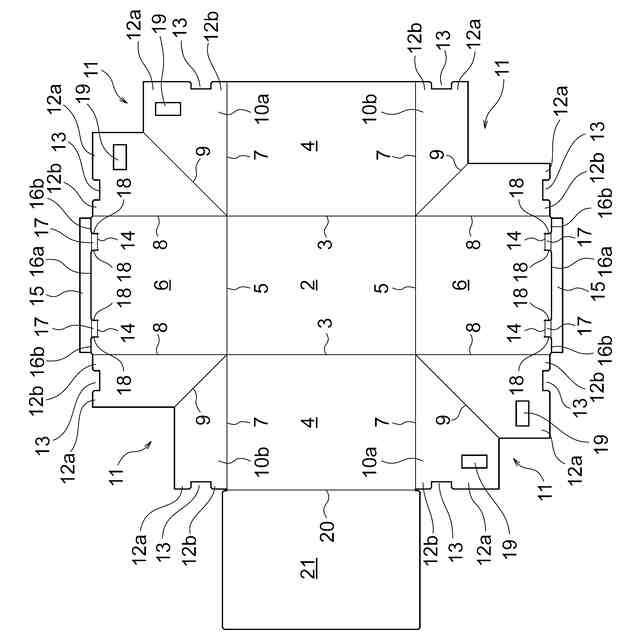

矩形状の底部の相対向する二辺にそれぞれ第１折線を介して連接する第１側壁部が設けられ、前記底部の他の相対向する二辺にそれぞれ第２折線を介して連接する第２側壁部が設けられ、隣り合う前記第１側壁部と前記第２側壁部の間に、両側端縁にそれぞれ第３折線、第４折線を介して連接し、前記両側端縁を２辺とする正方形に形成され、第３折線、第４折線の間の対角線を第５折線として内方に二つ折りされ三角形となって前記第２側壁部の内面側に折り込まれる折込部が設けられ、前記折込部の２つの開放辺には突片部が設けられ、また、前記第２側壁部の開放辺に第６折線を介して連接する係止片部が設けられ、前記係止片部と前記第２側壁部の間に前記折込部に設けられた突片部が嵌合する嵌合口が形成され、前記係止片部を第６折線から谷折りすることにより、前記嵌合口に前記第２側壁部の内面側に折り込まれた折込部の開放辺に設けられた突片部が嵌合するようになっており、
また、対向する前記第２側壁部の内面側に折り込まれたそれぞれ２つの前記折込部のうち、一方の対角線方向にある折込部に、前記保冷剤の一方の対角線上にある角部をそれぞれ係脱可能に係合する係合穴が形成されていることを特徴とする箱。
続きを表示（約 230 文字）【請求項２】
前記折込部に形成された前記係合穴は、前記折込部を前記第５折線から二つ折りして前記第２側壁部の内面側に折り込んだとき、前記第２側壁部の開放辺の近接位置に形成されていることを特徴とする請求項１に記載の箱。
【請求項３】

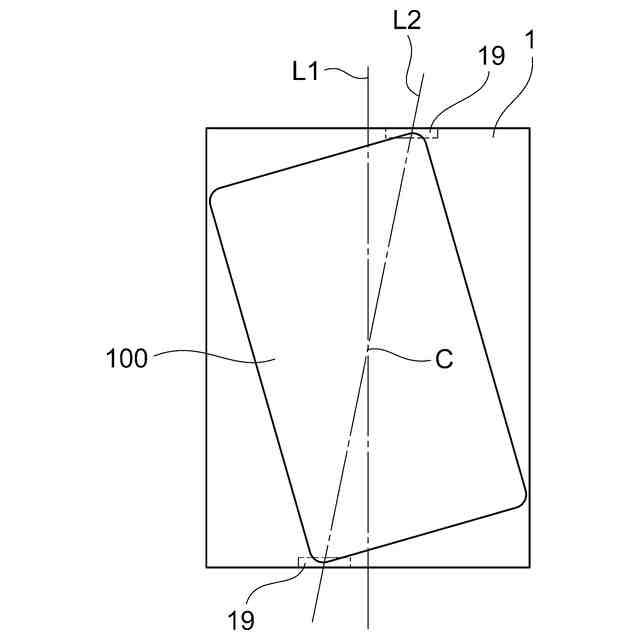

一方の対角線方向にある前記折込部に形成された前記係合穴は、対向する前記第２側壁部をそれぞれの中央位置で左右に二分する仮想線の中間位置で交差する対角線上に位置していることを特徴とする請求項１または２に記載の箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、内部に矩形な板状の保冷剤を支持する支持手段を備えた一枚のシートから組み立てられる箱に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
一枚のシートから組み立てられる箱として、矩形状の底部の相対向する二辺にそれぞれ第１折線を介して連接する第１側壁部が設けられ、前記底部の他の相対向する二辺にそれぞれ第２折線を介して連接する第２側壁部が設けられ、隣り合う前記第１側壁部と前記第２側壁部の間に、両側端縁にそれぞれ第３折線、第４折線を介して連接し、前記両側端縁を２辺とする正方形に形成され、第３折線、第４折線の間の対角線を第５折線として内方に二つ折りされ三角形となって前記第２側壁部の内面側に折り込まれる折込部が設けられ、前記折込部の２つの開放辺には突片部が設けられ、また、前記第２側壁部の開放辺に第６折線を介して連接する係止片部が設けられ、前記係止片部と前記第２側壁部の間に前記折込部に設けられた突片部が嵌合する嵌合口が形成され、前記係止片部を第６折線から谷折りすることにより、前記嵌合口に前記第２側壁部の内面側に折り込まれた折込部の開放辺に設けられた突片部が嵌合するようにした箱がある（例えば特許文献１参照）。
【０００３】
このように構成される箱は、取り扱いに便利であり、各種物品を収容する箱として好適である。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１４２８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されている箱は、箱内に冷凍した保冷剤（蓄冷剤）を投入し、冷凍食品や生鮮食品といった保冷を必要とする物品を収容する箱としても使用することができるが、箱内には、保冷剤を支持する特別な手段は講じられていない。
【０００６】
このため、箱内において保冷を必要とする物品と保冷剤との位置が安定せず、適切な保冷が行えない場合や、保冷剤との接触により保冷対象の物品を変形させてしまう場合等があり、必ずしも冷凍食品や生鮮食品といった保冷を必要とする物品を安定した状態で収容する箱として適したものとはなっていない。
【０００７】
本発明の目的は、一枚のシートから組み立てられる箱であって、保冷を必要とする物品を安定した状態で収容するのに適した箱を提供することにある。
【課題を解決するための手段】
【０００８】
上記の目的を達成するために、請求項１に記載の発明は、内部に矩形な板状の保冷剤を支持する支持手段を備えた一枚のシートから組み立てられる箱であって、矩形状の底部の相対向する二辺にそれぞれ第１折線を介して連接する第１側壁部が設けられ、前記底部の他の相対向する二辺にそれぞれ第２折線を介して連接する第２側壁部が設けられ、隣り合う前記第１側壁部と前記第２側壁部の間に、両側端縁にそれぞれ第３折線、第４折線を介して連接し、前記両側端縁を２辺とする正方形に形成され、第３折線、第４折線の間の対角線を第５折線として内方に二つ折りされ三角形となって前記第２側壁部の内面側に折り込まれる折込部が設けられ、前記折込部の２つの開放辺には突片部が設けられ、また、前記第２側壁部の開放辺に第６折線を介して連接する係止片部が設けられ、前記係止片部と前記第２側壁部の間に前記折込部に設けられた突片部が嵌合する嵌合口が形成され、前記係止片部を第６折線から谷折りすることにより、前記嵌合口に前記第２側壁部の内面側に折り込まれた折込部の開放辺に設けられた突片部が嵌合するようになっており、また、対向する前記第２側壁部の内面側に折り込まれたそれぞれ２つの前記折込部のうち、一方の対角線方向にある折込部に、前記保冷剤の一方の対角線上にある角部をそれぞれ係脱可能に係合する係合穴が形成されていることを特徴とする。
【０００９】

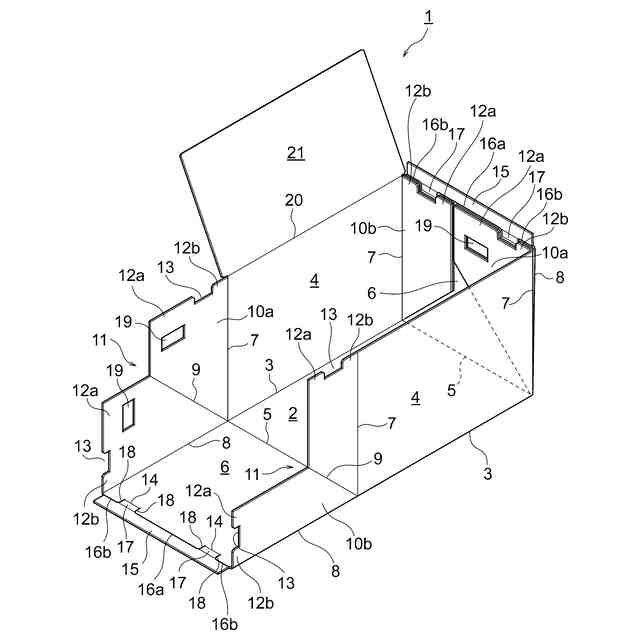

請求項１に記載の発明によれば、隣り合う前記第１側壁部と前記第２側壁部の間に設けられている前記折込部を、前記第３折線、前記第４折線を谷折りし前記第５折線を山折りして内方に二つ折りしながら、前記底部から前記第１側壁部と前記第２側壁部を前記第１折線、前記第２折線から谷折りして立ち上げ、二つ折りした前記折込部を前記第２側壁部の内面側に折り込み前記第２側壁部の内面に重ね、この状態から、前記第２側壁部の開放辺に設けられている前記係止片部を前記第６折線から谷折りして、前記係止片部と前記第２側壁部の間に形成されてる前記嵌合口に前記第２側壁部の内面側に折り込まれた前記折込部の開放辺に設けられた前記突片部を嵌合するといった簡単な作業で一枚のシートから箱を組み立てることができる。
【００１０】
そして、対向する前記第２側壁部の内面側に折り込まれたそれぞれ２つの前記折込部のうち、一方の対角線方向にある折込部に、前記保冷剤の一方の対角線上にある角部をそれぞれ係脱可能に係合する係合穴が形成されているので、前記保冷剤を、その一方の対角線上にある角部を一方の対角線方向にある前記折込部に形成された前記係合穴に係合させ、他方の対角線上にある角部を他方の対角線方向にある前記折込部に形成された前記係合穴に係合させることにより、前記保冷剤を前記箱内の所定位置に安定した状態で支持することができる。
（【００１１】以降は省略されています）
