公開番号2024150377
公報種別公開特許公報(A)
公開日2024-10-23
出願番号2023063794
出願日2023-04-10
発明の名称火打ち梁及び山留め支保構造
出願人株式会社大林組,ジェコス株式会社
代理人個人
主分類E02D 17/04 20060101AFI20241016BHJP(水工;基礎;土砂の移送)
要約【課題】従来よりも掘削抗内における各作業効率を向上させるとともに、切梁式支保工に係る仮設費の低減を図ることがと可能な、火打ち梁及び山留め支保構造を提供する。
【解決手段】一方の腹起し2Aに突き合わされるとともに該一方の腹起しとの間で生じるせん断力に抗することが可能な第一火打ち受け部材33Aと、他方の腹起し2Bに突き合わされるとともに該他方の腹起しとの間で生じる引張力に抗することが可能な第二火打ち受け部材33Bと、所定の曲げ剛性を有するとともに一方の端部に前記第一火打ち受け部材が結合され、他方の端部に前記第二火打ち受け部材が結合される火打ち主材31と、を有し、前記火打ち主材は、H型断面を有するとともに前記一方の端部及び前記他方の端部にボルト孔314を有するエンドプレート313を備えて繰り返し使用することが可能な既成山留め主材であることを特徴とする。

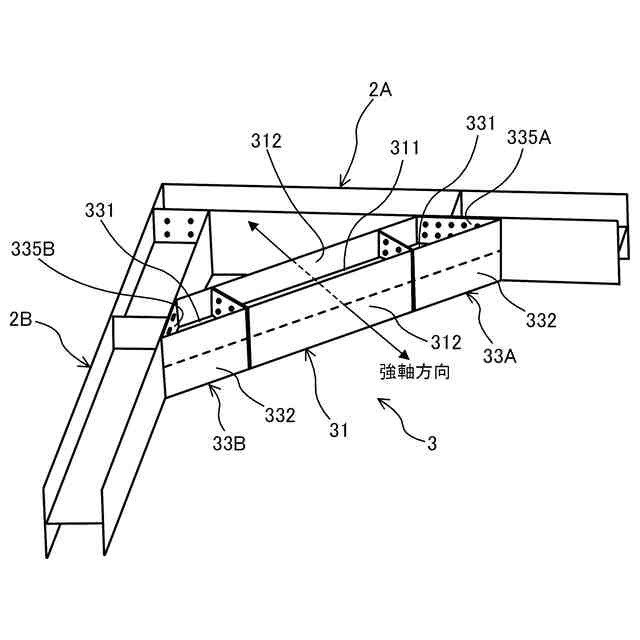

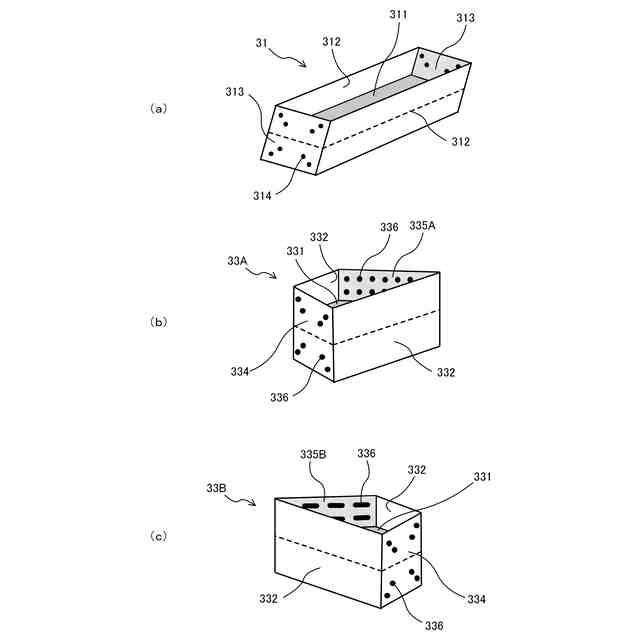

【選択図】図3
特許請求の範囲【請求項１】
山留め支保構造において隣り合う腹起しに突き合わされる火打ち梁であって、
一方の腹起しに突き合わされるとともに該一方の腹起しとの間で生じるせん断力に抗することが可能な第一火打ち受け部材と、
他方の腹起しに突き合わされるとともに該他方の腹起しとの間で生じる引張力に抗することが可能な第二火打ち受け部材と、
所定の曲げ剛性を有するとともに一方の端部に前記第一火打ち受け部材が結合され、他方の端部に前記第二火打ち受け部材が結合される火打ち主材と、を有し、
前記火打ち主材は、
Ｈ型断面を有するとともに前記一方の端部及び前記他方の端部にボルト孔を有するエンドプレートを備えて繰り返し使用することが可能な既成山留め主材である
ことを特徴とする火打ち梁。
続きを表示（約 750 文字）【請求項２】
前記第一火打ち受け部材、前記第二火打ち受け部材及び前記火打ち主材は、いずれもＨ型断面を有して強軸方向が水平方向となる
請求項１に記載の火打ち梁。
【請求項３】
２以上の前記火打ち主材を水平方向に結合するとともに、該火打ち主材の一方の端部に前記第一火打ち受け部材が結合され、他方の端部に前記第二火打ち受け部材が結合される
請求項２に記載の火打ち梁。
【請求項４】
前記火打ち梁の水平方向の幅は、前記一方の腹起し及び／又は前記他方の腹起しの水平方向の幅の２倍以上である
請求項３に記載の火打ち梁。
【請求項５】
隣り合う腹起しに突き合わされる火打ち梁、及び、コーナーピースを有し、
前記火打ち梁は、
一方の腹起しに突き合わされるとともに該一方の腹起しとの間で生じるせん断力に抗することが可能な第一火打ち受け部材と、
他方の腹起しに突き合わされるとともに該他方の腹起しとの間で生じる引張力に抗することが可能な第二火打ち受け部材と、
所定の長さを有するとともに一方の端部に前記第一火打ち受け部材が結合され、他方の端部に前記第二火打ち受け部材が結合される火打ち主材と、を有し、
前記火打ち主材は、
Ｈ型断面を有するとともに前記一方の端部及び前記他方の端部にボルト孔を有するエンドプレートを備えて繰り返し使用することが可能な既成山留め主材である
ことを特徴とする山留め支保構造。
【請求項６】
前記第一火打ち受け部材、前記第二火打ち受け部材及び前記火打ち主材は、いずれもＨ型断面を有して強軸方向が水平方向となる
請求項６に記載の山留め支保構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、山留め支保工において利用することが可能な、火打ち梁及び山留め支保構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

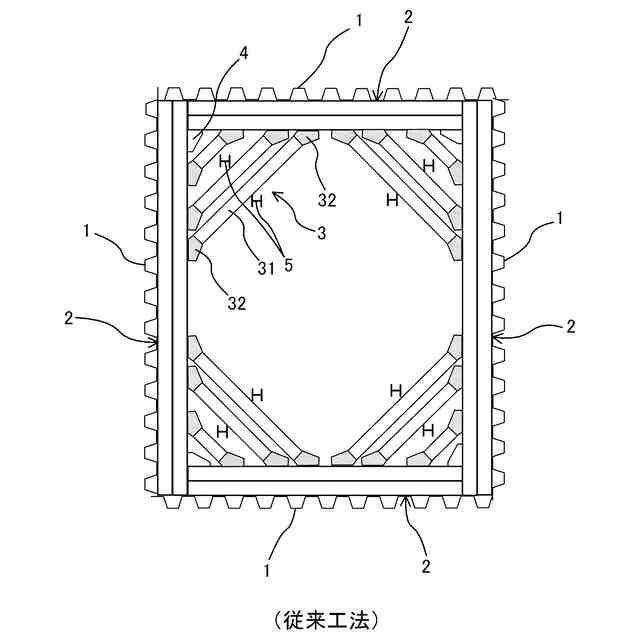

従来から、特許文献１に示されるように、掘削範囲を囲って構築した山留め支保工として、切梁式支保工がある。図１には従来工法における切梁式支保工の一例が平面図で示されている。そして出隅部にはコーナーピース４が設けられ、褄部のスパンが大きい場合など、大きな土圧が作用する場合は図示されるように複数の火打ち梁３が配置される。
【０００３】

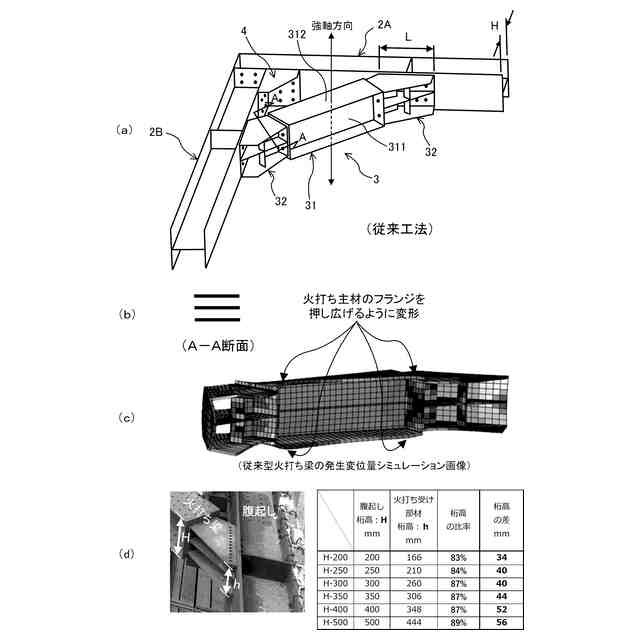

図２には、従来の火打ち梁３及びコーナーピース４の設置態様が斜視図で示されている。図示されるように、腹起し２からなる枠組みの出隅部にはコーナーピース４が設置され、火打ち梁３は、火打ち主材３１と、その両端に結合される一対の火打ち受けピース３２とから構成されている。
【０００４】
上記した従来の火打ち梁３を構成する火打ち主材３１や、火打ち受けピース３２は、切梁式支保工材のリース品として専用に製造された部材であり、繰り返し使用することが可能な既成山留め材として、掘削を伴う施工現場において広く利用されている。
【先行技術文献】
【特許文献】
【０００５】
特開昭５２－０４６６１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、従来の切梁式支保工は、上記したように、出隅部にコーナーピース４を設置する必要があり、加えて、褄部のスパンが大きい場合は図１に示されるように、多数の火打ち梁を設ける必要があった。
【０００７】
褄部のスパンが大きい場合、多数の火打ち梁を設置する必要があることに加え、図１に示されるように、火打ち梁が長くなると座屈防止のための座屈防止杭５も必要となる。したがって、これら設置手間の増大による工期の長期化や、部材点数の増加に伴う切梁式支保工材のリース費用の増大、さらに、切梁式支保工材が多数配置されることによって掘削機械の作業スペースや揚重作業における資機材搬入ルートに制約を受けるなど、種々の問題があった。
【０００８】
そこで本願発明は、上記した問題点等に鑑み、従来よりも掘削抗内における各作業効率を向上させるとともに、切梁式支保工に係る仮設費の低減を図ることがと可能な、火打ち梁及び山留め支保構造を提供することを目的とする。
【課題を解決するための手段】
【０００９】
（１）に係る発明は、山留め支保構造において隣り合う腹起しに突き合わされる火打ち梁であって、一方の腹起しに突き合わされるとともに該一方の腹起しとの間で生じるせん断力に抗することが可能な第一火打ち受け部材と、他方の腹起しに突き合わされるとともに該他方の腹起しとの間で生じる引張力に抗することが可能な第二火打ち受け部材と、所定の曲げ剛性を有するとともに一方の端部に前記第一火打ち受け部材が結合され、他方の端部に前記第二火打ち受け部材が結合される火打ち主材と、を有し、前記火打ち主材は、Ｈ型断面を有するとともに前記一方の端部及び前記他方の端部にボルト孔を有するエンドプレートを備えて繰り返し使用することが可能な既成山留め主材であることを特徴とする火打ち梁である。
【００１０】
（２）に係る発明は、前記第一火打ち受け部材、前記第二火打ち受け部材及び前記火打ち主材は、いずれもＨ型断面を有して強軸方向が水平方向となる上記（１）に記載の火打ち梁である。
（【００１１】以降は省略されています）
