公開番号2024144843
公報種別公開特許公報(A)
公開日2024-10-15
出願番号2023056987
出願日2023-03-31
発明の名称駐車場管理システム、方法及びプログラム
出願人アマノ株式会社
代理人弁理士法人南青山国際特許事務所
主分類G07B 15/00 20110101AFI20241004BHJP(チェック装置)
要約【課題】ETC車両や非ETC車両のいずれにとっても、利便性のよい精算手順や買物割引手順を提供する。

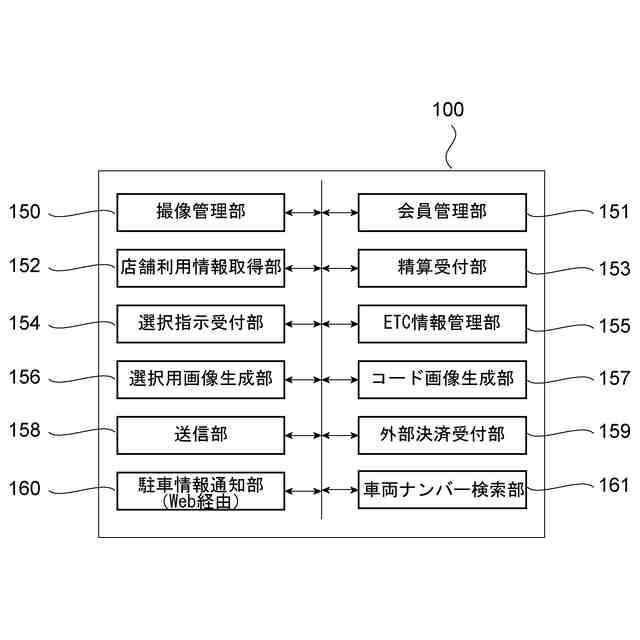

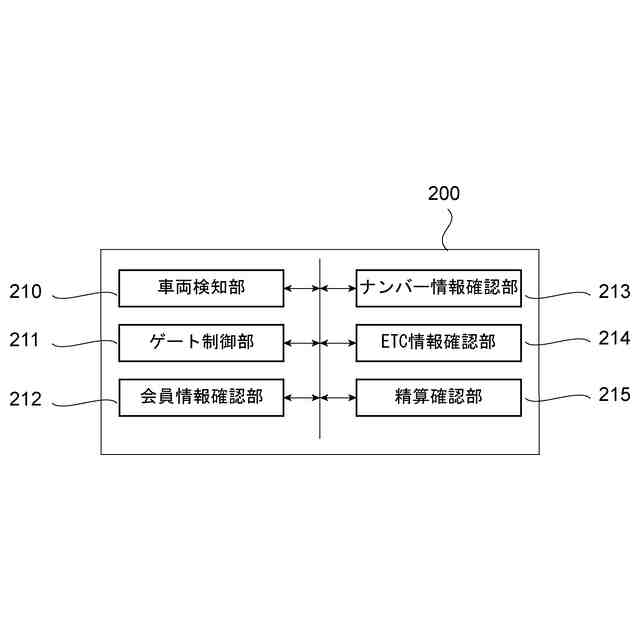

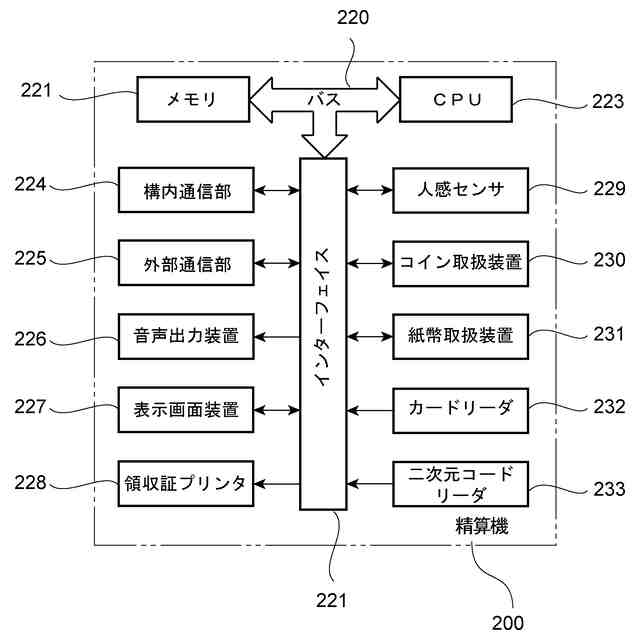

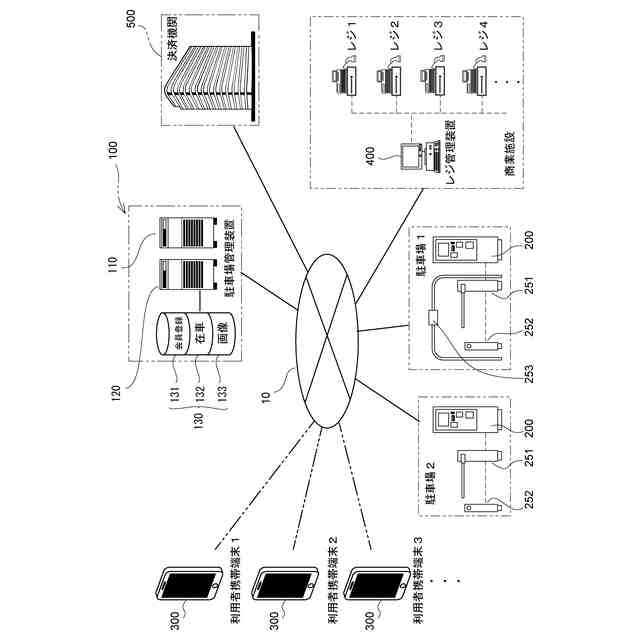

【解決手段】撮像管理部150は、駐車場に入場する車両の入場時画像を撮影して記憶する。ETC情報管理部記155は、車両からETC(Electronic Toll Collection)車両情報の読み取りを試み、読み取れた場合は前記ETC車両情報を入場時画像と紐付けて管理する。車両ナンバー検索部161は、駐車料金の精算用に選択用端末から入力された車両ナンバー情報を受信すると、当該車両ナンバー情報を、入場時画像に含まれる車両ナンバーと、ETC車両情報に含まれる車両ナンバーのいずれかの中から検索する。検索により一致した車両ナンバー情報を含む入場時画像を選択用端末(精算機200や利用者携帯端末300やカーナビ600)において選択可能な選択用画面を生成する。
【選択図】図5
特許請求の範囲【請求項１】

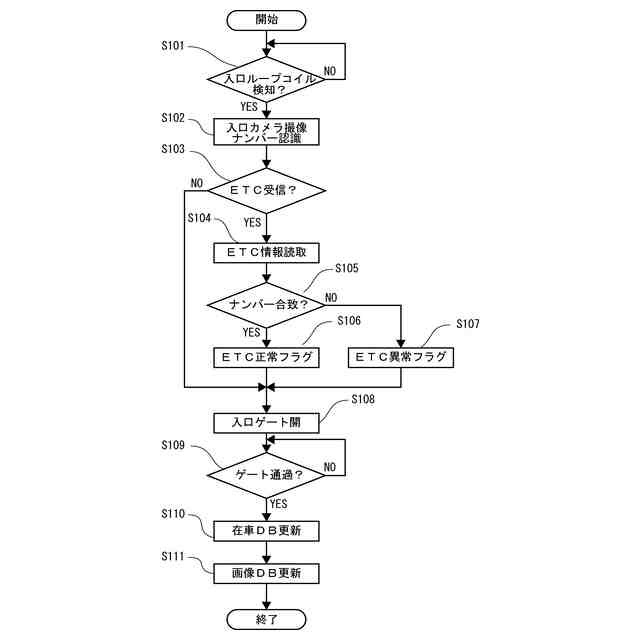

駐車場に入場する車両の入場時画像を撮影して記憶する撮像管理部と、
前記車両からＥＴＣ（Electronic Toll Collection）車両情報の読み取りを試み、読み取れた場合は前記ＥＴＣ車両情報を前記入場時画像と紐付けて管理するＥＴＣ情報管理部と、

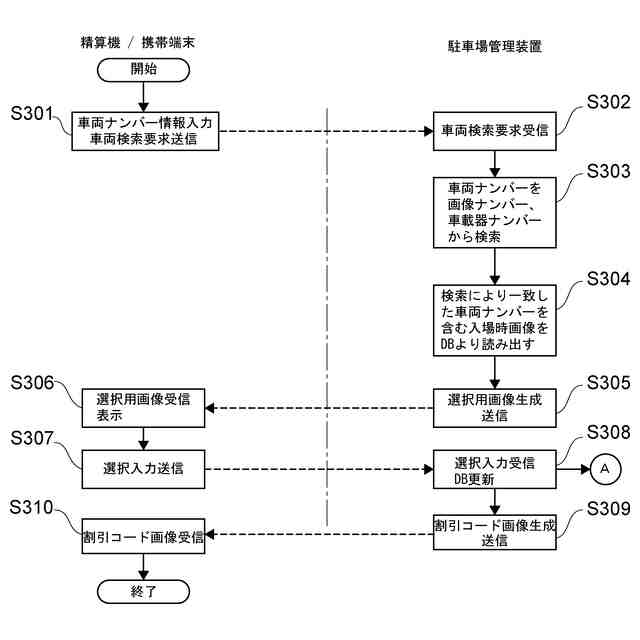

駐車料金の精算用に選択用端末から入力された前記車両のナンバープレートの少なくとも一部からなる車両ナンバー情報を受信すると、当該車両ナンバー情報を、前記入場時画像に含まれる車両ナンバーと、前記ＥＴＣ車両情報に含まれる車両ナンバーのいずれかの中から検索する車両ナンバー検索部と、
前記検索により一致した前記車両ナンバー情報を含む前記入場時画像を前記選択用端末において選択可能な選択用画面を生成する画面生成部と、
前記選択用画面を前記選択用端末に送信する送信部と、
を具備する駐車場管理システム。
続きを表示（約 2,100 文字）【請求項２】
請求項１に記載の駐車場管理システムであって、
前記ＥＴＣ情報管理部は、前記車両から前記ＥＴＣ車両情報を読み取れた場合は、当該ＥＴＣ車両情報に含まれる車両ナンバーと、当該車両の前記入場時画像に含まれる車両ナンバーとが一致するか否かを判定し、一致しない場合に異常と判断し、
前記ナンバー検索部は、入場時に、前記ＥＴＣ情報管理部により異常と判断された場合、出場時に、前記選択用端末から入力された前記車両ナンバー情報を、前記入場時画像に含まれる車両ナンバーの中から検索する
駐車場管理システム。
【請求項３】
請求項１に記載の駐車場管理システムであって、

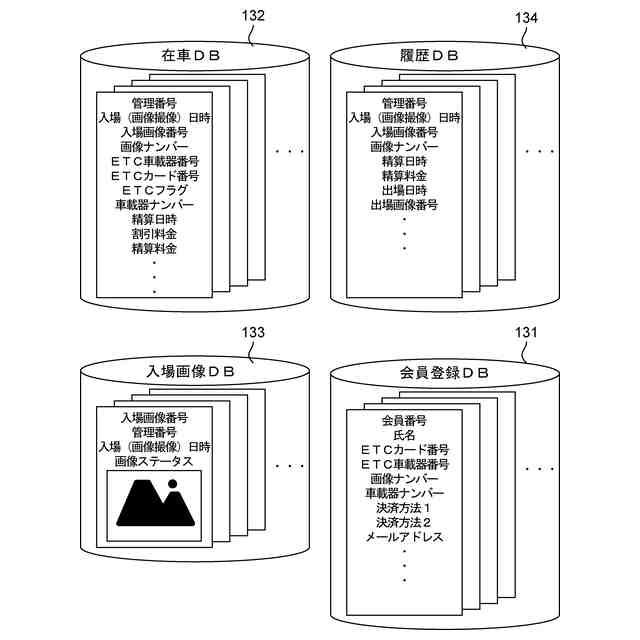

前記ＥＴＣ情報管理部は、前記入場時画像に含まれる車両ナンバーと、前記ＥＴＣ情報管理部で読み取った前記ＥＴＣ車両情報に含まれる車載器ナンバー、ＥＴＣカード情報、車載器番号とを、紐づけて管理する
駐車場管理システム。
【請求項４】
請求項３に記載の駐車場管理システムであって、
前記選択用端末で前記選択用画面に基づいて前記入場時画像が選択された場合に、選択された入場時画像に含まれる車両ナンバーをエンコードして、前記駐車場に関連付けられた商業施設における買物額と当該車両ナンバーとの紐付けのために、当該商業施設が管理する装置による読み取り可能なコード画像を生成するコード画像生成部をさらに具備し、
前記送信部は、生成された前記コード画像を前記選択用端末に送信する
駐車場管理装置。
【請求項５】
請求項１に記載の駐車場管理システムであって、
前記選択用端末は前記車両のカーナビゲーションシステムまたは当該車両に乗車中の利用者の携帯端末であり、
前記画面生成部は、当該車両が前記駐車場に入場したことを通知するとともに前記精算用に前記車両ナンバー情報の入力画面にアクセス可能な駐車場情報通知画面を生成し、
前記送信部は、生成された前記駐車場情報通知画面を前記カーナビゲーションシステムまたは前記携帯端末に送信する
駐車場管理システム。
【請求項６】
請求項３に記載の駐車場管理システムであって、

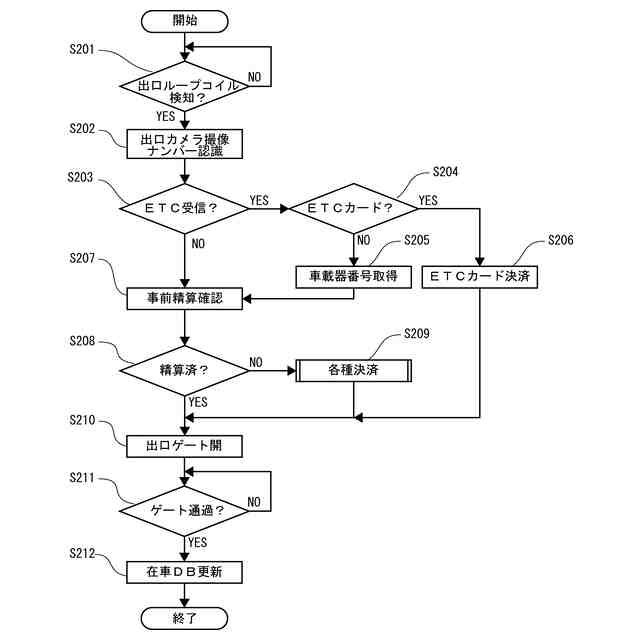

前記車両が前記駐車場の出口エリアで検出されていない状態で、前記精算を要求する情報を受信すると、前記ＥＴＣカード情報による決済を含む複数の決済方法の中から決済方法を選択できる画面を前記画面生成部に生成させ、
前記車両が前記駐車場の出口エリアで検出され、かつ、当該車両からＥＴＣ電波が検出されている状態で、前記精算を要求する情報を受信すると、前記駐車料金を、前記ＥＴＣカード情報を用いて決済する
精算受付部をさらに具備する
駐車場管理システム。
【請求項７】
駐車場管理装置により実行される駐車場管理方法であって、
駐車場に入場する車両の入場時画像を撮影して記憶する撮像管理ステップと、
前記車両からＥＴＣ（Electronic Toll Collection）車両情報の読み取りを試み、読み取れた場合は前記ＥＴＣ車両情報を前記入場時画像と紐付けて管理するＥＴＣ情報管理ステップと、
駐車料金の精算用に選択用端末から入力された車両ナンバーの少なくとも一部からなる車両ナンバー情報を受信すると、当該車両ナンバー情報を、前記入場時画像に含まれる車両ナンバーと、前記ＥＴＣ車両情報に含まれる車両ナンバーのいずれかの中から検索する車両ナンバー検索ステップと、
前記検索により一致した前記車両ナンバー情報を含む前記入場時画像を前記選択用端末において選択可能な選択用画面を生成する画面生成ステップと、
前記選択用画面を前記選択用端末に送信する送信ステップと、
を含む
駐車場管理方法。
【請求項８】
コンピュータにより実行される駐車場管理プログラムであって、
駐車場に入場する車両の入場時画像を撮影して記憶する撮像管理ステップと、
前記車両からＥＴＣ（Electronic Toll Collection）車両情報の読み取りを試み、読み取れた場合は前記ＥＴＣ車両情報を前記入場時画像と紐付けて管理するＥＴＣ情報管理ステップと、
駐車料金の精算用に選択用端末から入力された車両ナンバーの少なくとも一部からなる車両ナンバー情報を受信すると、当該車両ナンバー情報を、前記入場時画像に含まれる車両ナンバーと、前記ＥＴＣ車両情報に含まれる車両ナンバーのいずれかの中から検索する車両ナンバー検索ステップと、
前記検索により一致した前記車両ナンバー情報を含む前記入場時画像を前記選択用端末において選択可能な選択用画面を生成する画面生成ステップと、
前記選択用画面を前記選択用端末に送信する送信ステップと、
を前記コンピュータに実行させる
駐車場管理プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、駐車場管理システム、方法及びプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、有料の駐車場において、ＥＴＣ（Electronic Toll Collection）車載器を搭載した車両の入場から出場まで管理し、駐車場の利用料金をＥＴＣ決済で自動的に精算する駐車場管理システムが実現している。
【０００３】
また、昨今の商業施設に隣接して設けられる有料のＥＴＣ車両対応の駐車場では、駐車料金に対して商業施設での買物金額に応じた料金割引を反映させるようにした駐車場管理システムも実現している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１０１５４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１では、割引情報が反映された駐車料金をＥＴＣシステムによりキャッシュレス決済することができる駐車場サーバを提供するため、駐車場の入場口に設けられた入場ＥＴＣ路側器からＥＴＣ情報を受信し、入場口で撮影された車両の画像の何れかを利用者が選択したことに基づいて生成されたＥＴＣ情報のコード情報と、コード情報に対応する割引情報を、店舗に関連する店舗端末から受信し、駐車場の出場口に設けられた出場ＥＴＣ路側器からＥＴＣ情報を受信し、所定のサーバに割引情報に基づいた駐車料金の請求情報を送信するデータ送受信部と、入場ＥＴＣ路側器から受信したＥＴＣ情報と、店舗端末から受信した割引情報を紐づけてエントリとしてデータベースに記憶し、出場ＥＴＣ路側器から受信したＥＴＣ情報に基づいてデータベースを検索し、検索されたエントリの割引情報に基づいて請求情報を生成している。
【０００６】
ところが特許文献１の技術では、入場口で認識された車両番号の何れかを利用者が選択したことに基づいて生成されたＥＴＣ情報のコード情報と、対応する割引情報を、店舗に関連する店舗端末から受信するため、極めて秘匿性の高いＥＴＣ情報を様々な店舗端末を経由させることによるデータ保護が必要であり、暗号処理に伴う通信量の増加やレスポンスの低下が否めない。
【０００７】
また、特許文献１の技術では、ＥＴＣ車両に対して割引を反映させるシステムが、ＥＴＣ車載器を用いない非ＥＴＣ車両においては、有効に活用させておらず、利用者の利便性が向上されていない。
【０００８】
本発明は、ＥＴＣ車両や非ＥＴＣ車両のいずれにとっても、利便性のよい精算手順や買物割引手順を提供することを目的とする。
【課題を解決するための手段】
【０００９】
１）本発明の第1の駐車場管理システムは、
駐車場に入場する車両の入場時画像を撮影して記憶する撮像管理部と、
前記車両からＥＴＣ（Electronic Toll Collection）車両情報の読み取りを試み、読み取れた場合は前記ＥＴＣ車両情報を前記入場時画像と紐付けて管理するＥＴＣ情報管理部と、
駐車料金の精算用に選択用端末から入力された車両ナンバーの少なくとも一部からなる車両ナンバー情報を受信すると、当該車両ナンバー情報を、前記入場時画像に含まれる車両ナンバーと、前記ＥＴＣ車両情報に含まれる車両ナンバーのいずれかの中から検索する車両ナンバー検索部と、
前記検索により一致した前記車両ナンバー情報を含む前記入場時画像を前記選択用端末において選択可能な選択用画面を生成する選択用画面生成部と、
前記選択用画面を前記選択用端末に送信する送信部と、
を具備する。
【００１０】
本発明の第１の駐車場管理システムによれば、ＥＴＣ車両も非ＥＴＣ車両も、いずれも車両ナンバーを基に入場車両の管理が行われ、システムが統合されていて、利用者にとってもＥＴＣ車両も非ＥＴＣ車両も利用方法に変わりなく、利便性がよい。
（【００１１】以降は省略されています）
