公開番号2024139426
公報種別公開特許公報(A)
公開日2024-10-09
出願番号2023050362
出願日2023-03-27
発明の名称複層構造体
出願人日東電工株式会社
代理人個人,個人
主分類B32B 15/04 20060101AFI20241002BHJP(積層体)
要約【課題】複層構造体を被着体から剥離する際に、ガラス層が破損しにくくする。
【解決手段】本複層構造体は、支持体と、前記支持体の上面側に積層されたガラス層と、前記支持体と前記ガラス層との間に積層された金属層と、前記支持体の下面側に設けられた粘着部と、を有し、前記ガラス層の厚みは、10μm以上300μm以下であり、前記粘着部は、ガラス層破壊試験における破壊確率が50%以下となるように45度ピール力が設定されている。
【選択図】図1
特許請求の範囲【請求項１】
支持体と、
前記支持体の上面側に積層されたガラス層と、
前記支持体と前記ガラス層との間に積層された金属層と、
前記支持体の下面側に設けられた粘着部と、を有し、
前記ガラス層の厚みは、１０μｍ以上３００μｍ以下であり、
前記粘着部は、ガラス層破壊試験における破壊確率が５０％以下となるように４５度ピール力が設定されている、複層構造体。
続きを表示（約 440 文字）【請求項２】
前記粘着部は、ガラス層破壊試験における破壊確率が２０％以下となるように４５度ピール力が設定されている、請求項１に記載の複層構造体。
【請求項３】

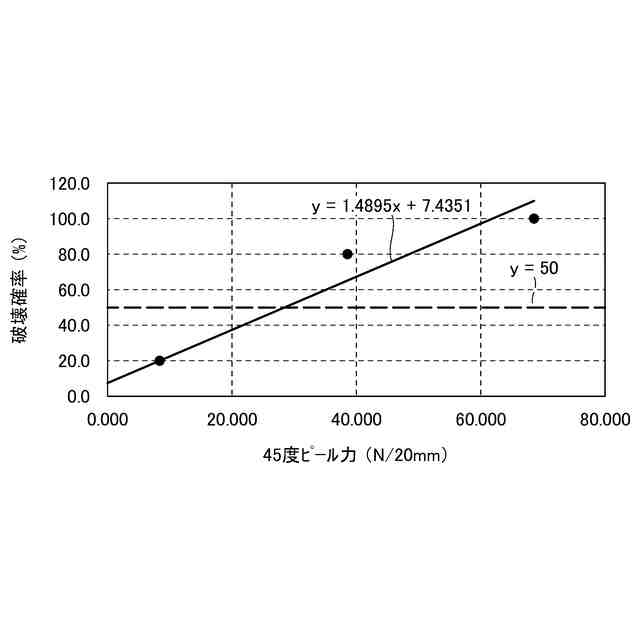

ｘを４５度ピール力（Ｎ／２０ｍｍ）、ｙを破壊確率（％）としたときに、
ｙ＝１．４８９５ｘ＋７．４３５１の０．０３≦ｘ≦２８．５７の領域を満たす、請求項１に記載の複層構造体。
【請求項４】
前記粘着部は、面ファスナーである、請求項１乃至３の何れか一項に記載の複層構造体。
【請求項５】
前記金属層と前記ガラス層との間に樹脂層が設けられている、請求項１乃至３の何れか一項に記載の複層構造体。
【請求項６】
前記ガラス層は、前記樹脂層の上面側に接着剤層を介して積層され、
前記金属層は、前記樹脂層の下面に積層され、
前記金属層の前記樹脂層とは反対側は、接合層を介して前記支持体と接合されている、請求項５に記載の複層構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複層構造体に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
２以上の層を積層させた複層構造体が知られている。一例として、板厚の薄いガラス層（ガラスフィルム）上に銀反射層を積層させた複層構造体が挙げられる。この複層構造体の厚みは、例えば、１０～２００μｍの範囲内である。この複層構造体は、例えば、ダウンドロー法によって成形されたガラスロールより得られる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２３１７４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、複層構造体の支持体として樹脂製の支持体を用い、樹脂製の支持体上に金属層を設け、鏡として使用することも考えられる。この複層構造体は、例えば、粘着剤層などを介して支持体を壁などの被着体に貼り付けて使用される。
【０００５】
しかし、粘着剤層などのピール力（剥離力）が強いと、修理等の目的で複層構造体を被着体から剥離する際に、ガラス層が破損するおそれがあった。
【０００６】
本発明は、上記の点に鑑みてなされたもので、複層構造体を被着体から剥離する際に、ガラス層が破損しにくくすることを目的とする。
【課題を解決するための手段】
【０００７】
本複層構造体は、支持体と、前記支持体の上面側に積層されたガラス層と、前記支持体と前記ガラス層との間に積層された金属層と、前記支持体の下面側に設けられた粘着部と、を有し、前記ガラス層の厚みは、１０μｍ以上３００μｍ以下であり、前記粘着部は、ガラス層破壊試験における破壊確率が５０％以下となるように４５度ピール力が設定されている。
【発明の効果】
【０００８】
開示の技術によれば、複層構造体を被着体から剥離する際に、ガラス層が破損しにくくすることができる。
【図面の簡単な説明】
【０００９】

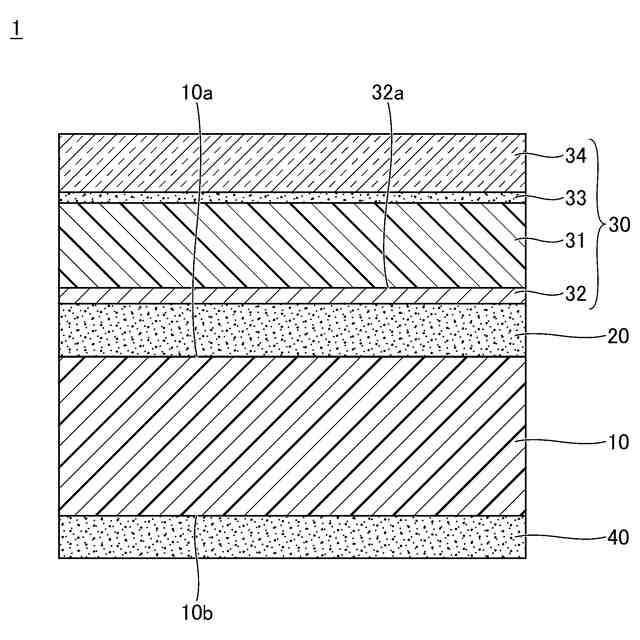

本実施形態に係る複層構造体を例示する断面図である。
本実施形態の変形例１に係る複層構造体を例示する断面図である。
本実施形態に変形例２に係る複層構造体を例示する断面図である。
ガラス層破壊試験の方法について説明する図である。

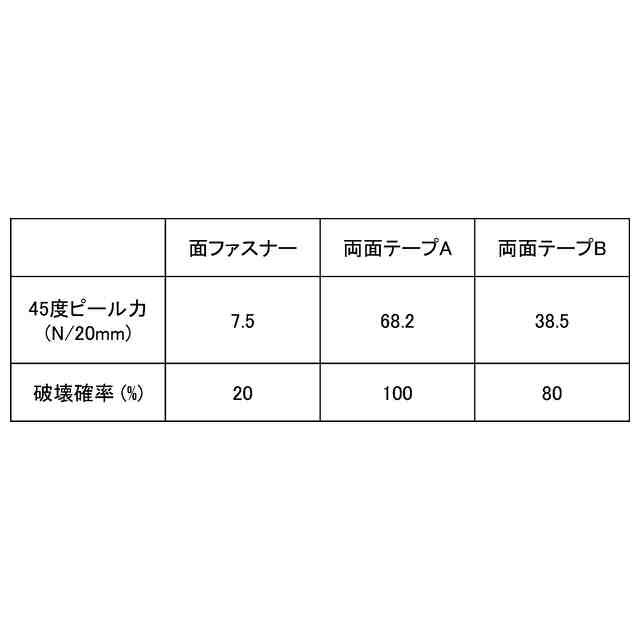

ガラス層破壊試験の結果について説明する図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して発明を実施するための形態について説明する。各図面において、同一構成部分には同一符号を付し、重複した説明を省略する場合がある。
（【００１１】以降は省略されています）
