公開番号2024121806
公報種別公開特許公報(A)
公開日2024-09-06
出願番号2024024267
出願日2024-02-21
発明の名称出没式筆記具
出願人ぺんてる株式会社
代理人
主分類B43K 24/08 20060101AFI20240830BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】特許文献1に開示されている出没式筆記具は、カム筒の縮径部に切り欠き部が設けられている。出没式筆記具を組み立てる工程で、回転子をカム筒に挿入する際に、回転子の回転側カム部と縮径部との干渉を避けるため、回転側カム部が切り欠き部を通過するように周方向に位置合わせする必要があり、組み立てにくいという問題があった。本発明は、組み立てやすい出没式筆記具を提供することを目的とする。
【解決手段】本発明は、少なくとも係止突起の側壁前方がカム突起に接触可能かつ係止不可能である出没式筆記具出没式筆記具を要旨とする。
【選択図】図1
特許請求の範囲【請求項１】
軸筒内部に、前後動可能な筆記具本体と、カム筒と、が少なくとも配置された出没式筆記具であって、
筆記具本体の外壁面には、作動突起と係止突起とが形成され、
カム筒には、前後に貫通し、筆記具本体が挿通して配置される貫通孔が形成され、
カム筒の内壁面には、カム突起が形成され、
筆記具本体の前進に伴い、作動突起の側壁前方とカム突起の側壁後方とが接触し、カム筒は筆記具本体外周の周方向に回動可能であり、
筆記具本体の後退に伴い、係止突起の側壁後方とカム突起の側壁前方とが接触し、カム筒は筆記具本体外周の周方向に回動可能であり、
少なくとも係止突起の側壁前方がカム突起に接触可能かつ係止不可能である、
出没式筆記具。
続きを表示（約 1,700 文字）【請求項２】
前記作動突起の側壁前方の少なくとも一部が、前記係止突起の最大周方向幅の範囲を軸方向に沿って後方に延ばした領域の外側に位置し、
少なくとも前記係止突起の側壁後方が前記カム突起の側壁前方に係止可能である、
請求項１に記載の出没式筆記具。
【請求項３】
前記係止突起の側壁後方の少なくとも一部が、前記作動突起の最大周方向幅の範囲を軸方向に沿って前方に延ばした領域の外側に位置する、
請求項２に記載の出没式筆記具。
【請求項４】
軸筒内部に、前後動可能な筆記具本体と、カム筒と、が少なくとも配置された出没式筆記具であって、
筆記具本体の外壁面には、作動突起と係止突起とが形成され、
カム筒には、前後に貫通し、筆記具本体が挿通して配置される貫通孔が形成され、
カム筒の内壁面には、カム突起が形成され、
カム突起は、カム突起基部と、カム突起基部の側壁から後方に延び、カム突起基部よりカム筒内壁面からの径方向内側への高さが低いカム突起後方端部と、で少なくとも構成され、
筆記具本体の前進に伴い、作動突起の側壁前方と、カム突起基部の側壁後方又はカム突起後方端部の側壁後方とが接触し、カム筒は筆記具本体外周の周方向に回動可能であり、
筆記具本体の後退に伴い、係止突起の側壁後方とカム突起の側壁前方とが接触し、カム筒は筆記具本体外周の周方向に回動可能であり、
少なくとも係止突起の側壁前方が、カム突起基部の側壁後方に接触可能かつカム突起基部及びカム突起後方端部に係止不可能である、
出没式筆記具。
【請求項５】
前記作動突起の側壁前方の少なくとも一部が、前記係止突起の最大周方向幅の範囲を軸方向に沿って後方に延ばした領域の外側に位置し、
少なくとも前記係止突起の側壁後方が前記カム突起の側壁前方に係止可能である、
請求項４に記載の出没式筆記具。
【請求項６】
前記係止突起の側壁後方の少なくとも一部が、前記作動突起の最大周方向幅の範囲を軸方向に沿って前方に延ばした領域の外側に位置する、
請求項５に記載の出没式筆記具。
【請求項７】
軸筒内部に、前後動可能な筆記具本体と、カム筒と、が少なくとも配置された出没式筆記具であって、
筆記具本体の外壁面には、作動突起と係止突起とが形成され、
係止突起は、係止突起基部と、係止突起基部の側壁から前方に延び、係止突起基部より筆記具本体外壁面からの径方向外側への高さが低い係止突起前方端部と、で少なくとも構成され、
カム筒には、前後に貫通し、筆記具本体が挿通して配置される貫通孔が形成され、
カム筒の内壁面には、カム突起が形成され、
カム突起は、カム突起基部と、カム突起基部の側壁から後方に延び、カム突起基部よりカム筒内壁面からの径方向内側への高さが低いカム突起後方端部と、で少なくとも構成され、
筆記具本体の前進に伴い、作動突起の側壁前方と、カム突起基部の側壁後方又はカム突起後方端部の側壁後方とが接触し、カム筒は筆記具本体外周の周方向に回動可能であり、
筆記具本体の後退に伴い、係止突起の側壁後方とカム突起の側壁前方とが接触し、カム筒は筆記具本体外周の周方向に回動可能であり、
少なくとも係止突起前方端部の側壁前方が、カム突起基部の側壁後方に接触可能かつカム突起基部及びカム突起後方端部に係止不可能である、
出没式筆記具。
【請求項８】
前記作動突起の側壁前方の少なくとも一部が、前記係止突起の最大周方向幅の範囲を軸方向に沿って後方に延ばした領域の外側に位置し、
少なくとも前記係止突起の側壁後方が前記カム突起の側壁前方に係止可能である、
請求項７に記載の出没式筆記具。
【請求項９】
前記係止突起の側壁後方の少なくとも一部が、前記作動突起の最大周方向幅の範囲を軸方向に沿って前方に延ばした領域の外側に位置する、
請求項８に記載の出没式筆記具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、軸筒内部に、前端に筆記部を有する筆記具本体が前後動可能に配置され、筆記具本体を軸筒内部で前後に異なる位置で係止させることで、筆記部の、軸筒前端開口部からの突出及び没入を可能とした、所謂出没式筆記具に関するものである。筆記部が軸筒前端開口部から突出して筆記可能になった状態を突出状態、筆記部が軸筒内部に没入した状態を没入状態とする。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
出没式筆記具の出没機構として、所謂カム機構が採用されているものが知られている。出没式筆記具におけるカム機構では、筆記具本体に係止突起と作動突起とを設け、筆記具本体の前後動に伴いそれぞれの側壁がカム部に接触することで、筆記具本体の任意の位置での係止と、係止先の切り替えを可能としている。
【０００３】
例えば特許文献１（特開２０１９－１５５９０８号公報）には、カム筒内壁面のカム突起の側壁後方に回転子外壁面の作動突起の側壁前方が、カム筒前端面に回転子外壁面の係止突起の側壁後方が、それぞれ接触してカム機構が作動する出没式筆記具が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１５５９０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示されている出没式筆記具では、カム筒の縮径部に切り欠き部が設けられている。出没式筆記具を組み立てる工程で、回転子をカム筒に挿入する際に、回転子の回転側カム部と縮径部との干渉を避けるため、回転側カム部が切り欠き部を通過するように周方向に位置合わせする必要があり、組み立てにくいという問題があった。
【０００６】
本発明は、組み立てやすい出没式筆記具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、軸筒内部に、前後動可能な筆記具本体と、カム筒と、が少なくとも配置された出没式筆記具であって、筆記具本体の外壁面には、作動突起と係止突起とが形成され、カム筒には、前後に貫通し、筆記具本体が挿通して配置される貫通孔が形成され、カム筒の内壁面には、カム突起が形成され、筆記具本体の前進に伴い、作動突起の側壁前方とカム突起の側壁後方とが接触し、カム筒は筆記具本体外周の周方向に回動可能であり、筆記具本体の後退に伴い、係止突起の側壁後方とカム突起の側壁前方とが接触し、カム筒は筆記具本体外周の周方向に回動可能であり、少なくとも係止突起の側壁前方がカム突起に接触可能かつ係止不可能である出没式筆記具を要旨とする。
【発明の効果】
【０００８】
本発明の出没式筆記具は、カム筒の貫通孔後方から筆記具本体を挿通させる際に、係止突起の側壁前方がカム突起に意図せず係止しないため周方向の位置合わせをする必要がなく、組み立てやすい出没式筆記具とすることができる。
【図面の簡単な説明】
【０００９】

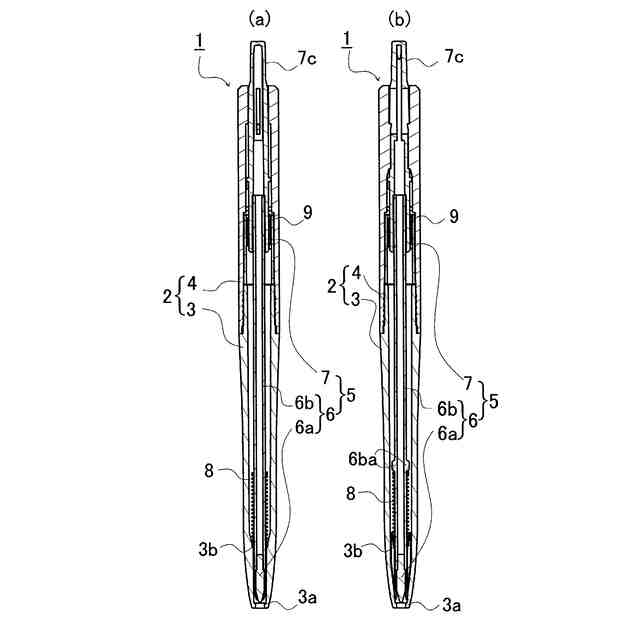

ボールペン１の縦断面図
摺動子７の外観図

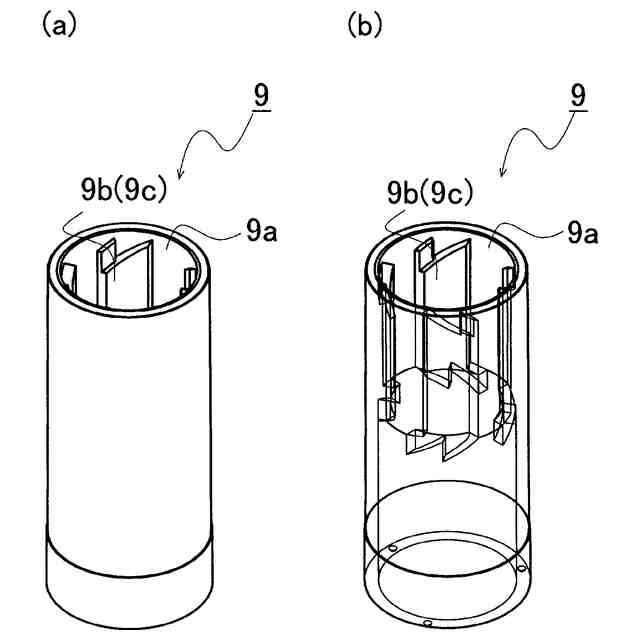

カム筒９の外観斜視図
カム筒９の縦断面斜視図
係止突起７ｂの側壁前方がカム突起９ｂの側壁後方と接触する場合を示した図
図５の状態から摺動子７を前進させた図
図６の状態から摺動子７を前進させた図
係止突起７ｂの側壁前方がカム突起９ｂの側壁後方とは接触しない場合を示した図
ボールペンリフィル６及び摺動子７の結合部分近傍拡大断面図
図２のＡ部分拡大図
図７の状態から摺動子７を前進させた図
図１１の状態から摺動子７を前進させた図
図１２の状態から摺動子７を後退させた図
図１３の状態から摺動子７を後退させた図
カム筒１５の外観斜視図
カム筒１５の縦断面斜視図
後方案内面１４ｂｂと後方係止突起案内面１５ｃｂとが接触する場合を示した図
図１７の状態から摺動子１４を前進させた図
図１８の状態から摺動子１４を前進させた図
図１９の状態から摺動子１４を前進させた図
前方案内面１４ｂａと後方作動面１５ｃａとが接触する場合を示した図
図２０の状態から摺動子１４を前進させた図
図２２の状態から摺動子１４を前進させた図
図２３の状態から摺動子１４を後退させた図
図２４の状態から摺動子１４を後退させた図
係止突起２０ｂの側壁前方がカム突起２１ｂの側壁後方と接触する場合を示した図
図２６の状態から摺動子２０を前進させた図
図２７の状態から摺動子２０を前進させた図
係止突起２０ｂの側壁前方がカム突起２１ｂの側壁後方とは接触しない場合を示した図
摺動子２０外観の図１０相当図
図２８の状態から摺動子２０を前進させた図
図３１の状態から摺動子２０を前進させた図
図３２の状態から摺動子２０を後退させた図
図３３の状態から摺動子２０を後退させた図
ボールペン２２の縦断面図
摺動子２８の外観図
係止突起前方端部２８ｄの側壁前方がカム突起３０ｂの側壁後方と接触する場合を示した図
図３７の状態から摺動子２８を前進させた図
図３８の状態から摺動子２８を前進させた図
係止突起前方端部２８ｄの側壁前方がカム突起３０ｂの側壁後方とは接触しない場合を示した図
ボールペンリフィル２７及び摺動子２８の結合部分近傍拡大断面図
図３９の状態から摺動子２８を前進させた図
図４２の状態から摺動子２８を前進させた図
図４３の状態から摺動子２８を後退させた図
図４４の状態から摺動子２８を後退させた図
筆記具本体２６が軸筒２３内部において最も後退した状態を示した図
図４６の状態から筆記具本体２６を前進させた図
図４７の状態から筆記具本体２６を前進させた図
図４８の状態から筆記具本体２６を後退させた図
図４９の状態から筆記具本体２６を後退させた図
図５０の状態から筆記具本体２６を前進させた図
図３６のＢ‐Ｂ’線断面矢視図
摺動子２８の外観斜視図
摺動子２８の軸方向視図
【発明を実施するための形態】
【００１０】
本発明は、ボールペン、シャープペンシル、筆ペン、フェルトペン、マーキングペンなどの筆記具であって、ボールペンチップなどの筆記部を軸筒前端開口部から出没可能な出没式筆記具として実施することができる。以降、図面を適宜参照しつつ、本発明に係る各実施形態について説明する。本発明の技術的範囲は各実施形態に限定されず、本発明の要旨を逸脱しない範囲で種々変更可能である。
（【００１１】以降は省略されています）
