公開番号2024117380
公報種別公開特許公報(A)
公開日2024-08-29
出願番号2023023447
出願日2023-02-17
発明の名称替え芯装填容器
出願人個人
代理人
主分類B43K 19/14 20060101AFI20240822BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】すべてのシャープペンシルに対し、替え芯をケースから取り出すことなく直接補充できることおよび、繊細な動作が不自由な使用者でも容易に替え芯をシャープペンシルへ補充できることを可能にし、汎用性と利便性を向上させることを目的とする。
【解決手段】固定用溝が切られたキャップ、キャップ用固定具とクランプ支持具と替え芯挿入穴を備えた外部容器、替え芯挿入穴の位置から延びる渦巻状の板および回転つまみを備えた内部容器、シャープペンシルを固定するクランプによって構成され、シャープペンシルを替え芯の挿入口を開けた状態でクランプによって固定し、内側容器の回転つまみを回すことで、内部容器が外部容器に対して相対的に回転し、内部容器の渦巻状の板が容器内部の替え芯を外部容器の中心部にある替え芯挿入穴へ誘導し、替え芯挿入穴からシャープペンシルの挿入口へ芯が入り込み補充される。

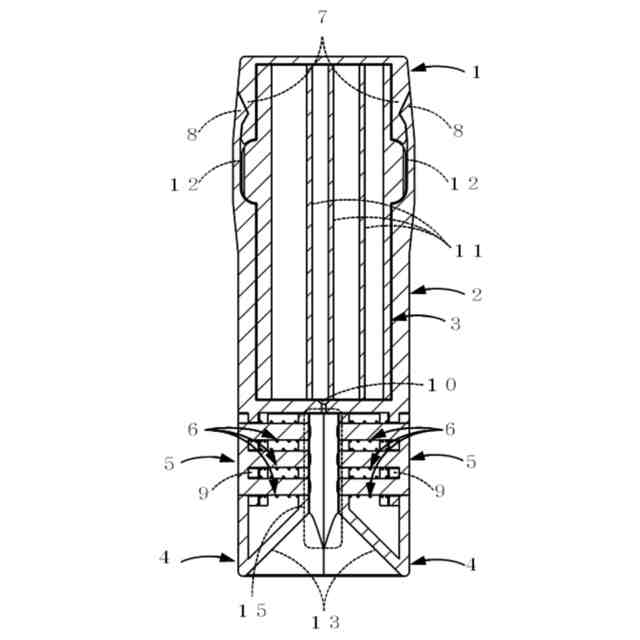

【選択図】図3
特許請求の範囲【請求項１】
固定用溝が切られたキャップと、前記固定用溝と嵌合するキャップ用固定具、クランプ支持具、および替え芯挿入穴を有する外部容器と、シャープペンシルの替え芯を保持し、前記替え芯挿入穴の位置から延びる渦巻状の板および回転つまみを有する内部容器と、前記クランプ支持具によって支持され、対象となるシャープペンシルを固定するクランプとを備えてなり、
対象となるシャープペンシルを替え芯の挿入口を開けた状態で前記クランプによって固定し、前記内部容器の回転つまみを回すことで、前記内部容器が前記外部容器に対して相対的に回転し、前記内部容器の渦巻状の板が容器内部の替え芯を前記外部容器の中心部にある前記替え芯挿入穴へ誘導し、前記替え芯挿入穴からシャープペンシルの挿入口へ芯が入り込み補充される替え芯装填容器。
続きを表示（約 110 文字）【請求項２】
前記替え芯装填容器は、クランプ位置復元用バネを有し、前記クランプ位置復元バネによって前記クランプが対象となるシャープペンシルを内側に挟み込むように付勢していることを特徴とする請求項１記載の替え芯装填容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シャープペンシルの替え芯を直接シャープペンシルへ補充できる替え芯容器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来のケースは替え芯をケースから取り出し、替え芯を手でつまみ、シャープペンシルの挿入部へ挿し込み補充している。また、先行技術として替え芯挿入部に替え芯ケースを挿し込み芯の補充を行いつつ、ケースを挿し込んだまま使用できる替え芯ケース（特許文献１）がある。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１４２６９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
中高年のシャープペンシル使用者は、老眼且つ、手先を起用に動かしにくくなったことからシャープペンシルの替え芯の補充が難しくなり、シャープペンシルではなく鉛筆やボールペンを使用するようになった。既存の替え芯ケースでは、近くのものが見えにくい使用者や、手先の繊細な動作ができない使用者にとって難易度が高いと考えられる。また、先行技術（特許文献１）おいても上記のような問題を解決するため発明されたものだが、径の小さい替え芯挿入部へ替え芯ケースを挿し込まなければならず、使用できる人が限られると考えた。さらに、シャープペンシルが替え芯ケースによって延長され、重心の位置が上部に偏ることで書き心地が低下することに加えて、これを使用するためには専用のシャープペンシルが必要となり、汎用性が低いと考えた。
【０００５】
本発明は、すべてのシャープペンシルに対し、替え芯をケースから取り出すことなく直接補充できることおよび、繊細な動作が不自由な使用者でも容易に替え芯をシャープペンシルへ補充できることを可能にし、汎用性と利便性を向上させ、身体機能の低下にかかわらず、シャープペンシルの使用を可能にすることを目的とする。
【課題を解決するための手段】
【０００６】

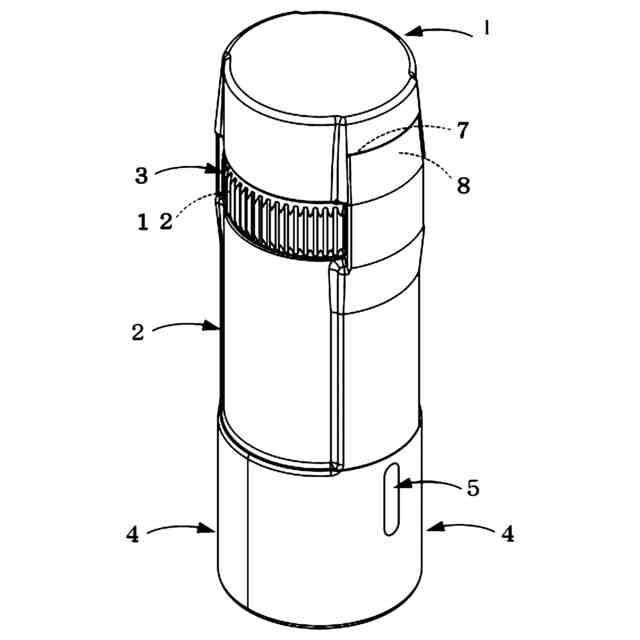

本発明は、固定用溝７が切られたキャップ１、固定用溝７に嵌合するキャップ用固定具８とクランプ支持具９と替え芯挿入穴１０を備えた外部容器２、シャープペンシルを替え芯を保持し、替え芯挿入穴１０の位置から延びる渦巻状の板１１および回転つまみ１２を備えた内部容器３、対象となるシャープペンシルを固定するクランプ４によって構成され、対象となるシャープペンシルを替え芯の挿入口を開けた状態でクランプ４によって固定し、内部容器３の回転つまみ１２を回すことで、内部容器３が外部容器２に対して相対的に回転し、内部容器３の渦巻状の板１１が容器内部の替え芯を外部容器２の中心部にある替え芯挿入穴１０へ誘導し、替え芯挿入穴１０からシャープペンシルの挿入口へ芯が入り込み補充される。
【０００７】

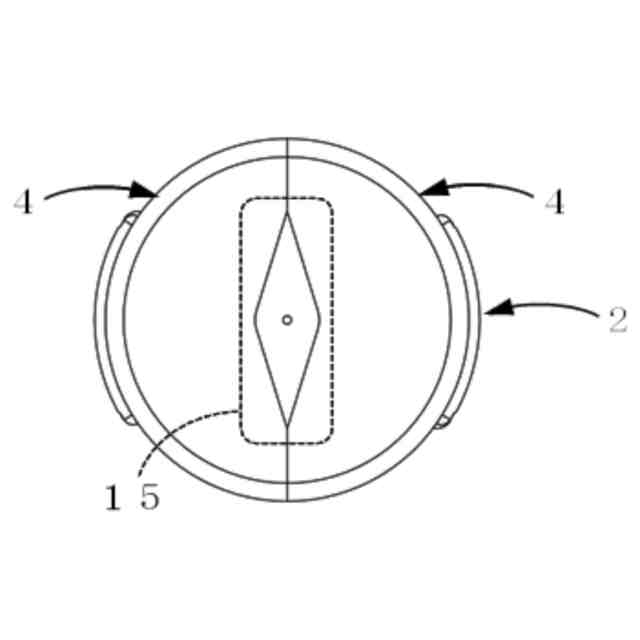

本発明はさらに、クランプ位置復元用バネ６を有し、クランプ位置復元バネ６によってクランプ４が対象となるシャープペンシルを内側に挟み込むように付勢している。
【発明の効果】
【０００８】
本発明は、下部に備えるクランプ４に替え芯を補充する対象のシャープペンシルを替え芯挿入口を開けて挿し込み、内側容器の回転つまみ１２を回すことで、内部容器３の渦巻状の板１１が容器内部の替え芯を外部容器２の替え芯挿入穴１０へ誘導し、替え芯挿入穴１０からシャープペンシルの挿入口へ芯が入り込み補充される。
【０００９】
これにより、替え芯ケースから芯を取り出し、シャープペンシルへ挿入するという操作を取り除き、直接替え芯ケースからシャープペンシルへと補充することができる。
【００１０】
クランプ位置復元バネの復元力を利用して、対象となるシャープペンシルをクランプで内側に挟み込むことで簡易的にシャープペンシルを固定することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
