特許ウォッチ

公開番号2024161312
公報種別公開特許公報(A)
公開日2024-11-18
出願番号2023076415
出願日2023-05-06
発明の名称携帯用消しゴムとその保持形態
出願人個人
代理人
主分類B43L 19/00 20060101AFI20241111BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】消しゴムの携帯において、字消し作業の利便性向上のために、その保管場所を探す手間を省くことが、第一の課題である。第一の課題の解決の手段は、粘着性と剥離性の機能を備えた支持体を装着した、携帯用消しゴムを、ノートや手帳に、貼り付けることであり、これに対して、携帯用消しゴムの脱落防止をすることが、第二の課題である。

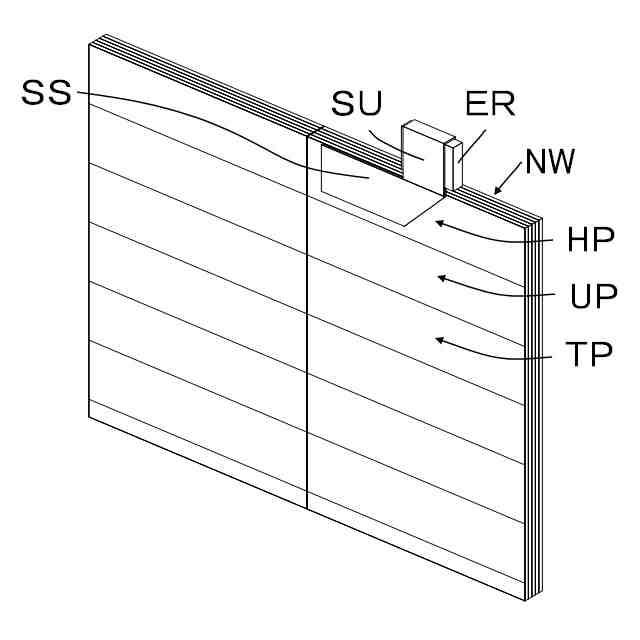

【解決手段】ノートや手帳の、任意の紙面の周辺部分の外側に、消しゴムが、配置されるように、前述の、携帯用消しゴムの、支持体を、任意の紙面に、貼り付けて、この、任意の紙面を、使用場所で、かつ保管場所とし、消しゴムを、探す手間を省くことが、第一の課題の解決手段である。また、この解決手段において、任意の紙面を、閉じて、携帯用消しゴムの支持体を、挟んで、携帯して、脱落を防止することが、第二の課題の解決手段である。
【選択図】図1
特許請求の範囲【請求項１】

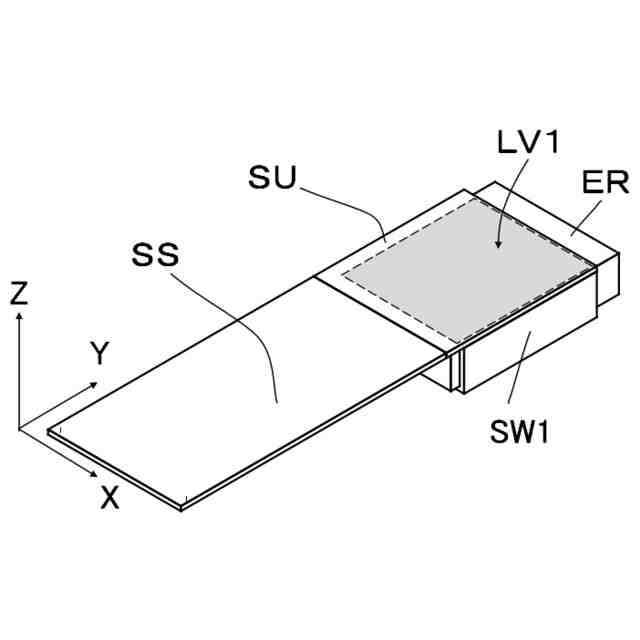

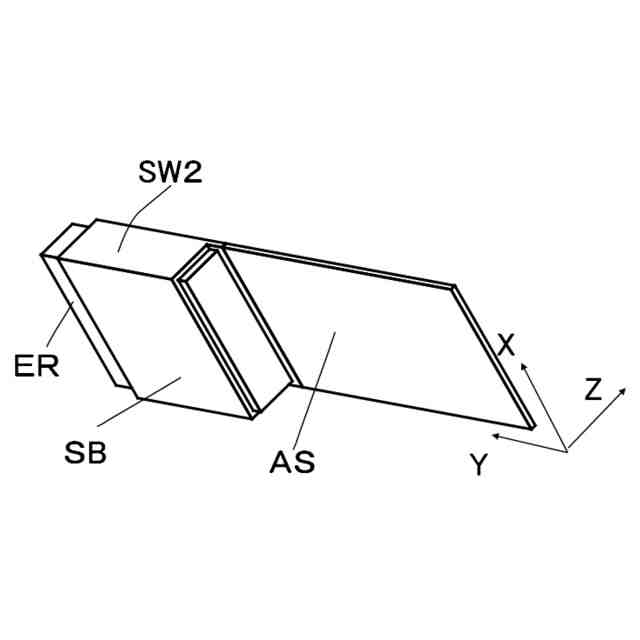

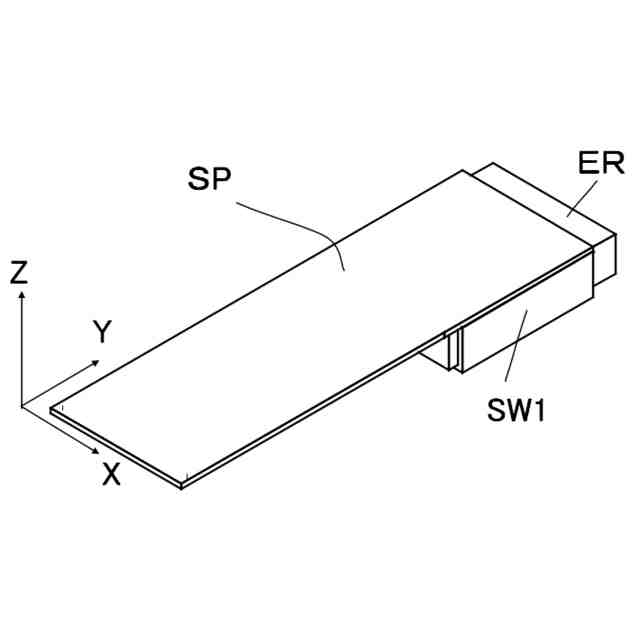

本発明は、携帯用消しゴムであり、この携帯用消しゴムと、複数の紙面が綴られたものの、任意の紙面（ＴＰ）との間で、構成される、保持形態を提供するものであって、携帯用消しゴムは、消しゴム（ＥＲ）に、支持体（ＳＰ）が装着される形態を有し、支持体（ＳＰ）は、ＸＹＺ座標の、ＸＹ平面上に、支持シート部分（ＳＳ）を有し、これと一体化する、支持版部分（ＳＵ）を有し、前述の、支持シート部分（ＳＳ）は、ＸＹ平面上の、片方の面に、粘着性と剥離性を備えた粘着剤層を有する、粘着面（ＡＳ）を有し、また、支持版部分（ＳＵ）は、ＸＹＺ座標のＺ方向において、消しゴム（ＥＲ）の、上面の一部分との間に、重なり部分（ＬＶ１）を有し、さらに、支持版部分（ＳＵ）は、相対する、側面（ＳＷ１）と、側面（ＳＷ２）を有し、それから、側面（ＳＷ１）と、側面（ＳＷ２）の下部と接する、底板（ＳＢ）を有し、これらにより、支持版部分（ＳＵ）は、消しゴム（ＥＲ）の一部分を覆う形態を有し、前述の、任意の紙面（ＴＰ）と携帯用消しゴムとの間の、保持形態（ＨＳ１）は、任意の紙面（ＴＰ）の側面（ＮＷ）の、外側に、消しゴム（ＥＲ）を、配置するように、支持シート部分（ＳＳ）の、粘着面（ＡＳ）を、任意の紙面（ＴＰ）に貼り付けるという、形態を有し、この、保持形態（ＨＳ１）において、任意の紙面（ＴＰ）と、それとは別の紙面とを重ねて閉じる形態を保持形態（ＨＳ２）とし、この重ねて閉じた紙面と紙面の間に、支持シート部分（ＳＳ）の、粘着面（ＡＳ）を密着させて、消しゴム（ＥＲ）の重量による、支持シート部分（ＳＳ）を、紙面から剥す力よりも、粘着面（ＡＳ）の、粘着力を、強くし、携帯用消しゴムの脱落を防いで、携帯用消しゴムを携帯するという特徴を有し、この保持形態（ＨＳ１）と保持形態（ＨＳ２）における、携帯用消しゴムが貼り付けられた、任意の紙面（ＴＰ）が、携帯用消しゴムの、使用場所（ＵＰ）で、かつ、保管場所（ＨＰ）となることにより、字消し作業開始時に、消しゴムを探す手間が省けるという特徴を有する携帯用消しゴム。
続きを表示（約 1,100 文字）【請求項２】
請求項１において、支持シート部分（ＳＳ）が、短手方向（ＤＳ）と、長手方向（ＤＬ）を有する形態を有し、また、請求項１に、記載の支持版部分（ＳＵ）で支えられている、消しゴム（ＥＲ）が、支持シート部分（ＳＳ）の、短手方向（ＤＳ）に、位置するという、形態を有し、この、形態により、請求項１の、保持形態（ＨＳ１）において、支持シート部分（ＳＳ）の、粘着面（ＡＳ）の短手方向（ＤＳ）に、任意の紙面（ＴＰ）の側面（ＮＷ）が、位置するため、この、側面（ＮＷ）方向への、粘着面（ＡＳ）の面積が増えるという、特徴を有し、このため、消しゴム（ＥＲ）の重量による、支持シート部分（ＳＳ）を、紙面から剥す力に対しての、粘着面（ＡＳ）の粘着力が、より強くなり、消しゴムの脱落を防ぐという特徴を有する携帯用消しゴム。
【請求項３】
請求項２において、前述の、支持シート部分（ＳＳ）の、長手方向（ＤＬ）の一端と、支持版部分（ＳＵ）と、Ｚ方向に対して、重なり部分（ＬＶ２）を有し、任意の紙面（ＴＰ）から、支持シート部分（ＳＳ）を、剥がす力が、重なり部分（ＬＶ２）に、加わることにより、この、剥がす力による、支持シート部分（ＳＳ）の破れに対する強度が、向上するという、特徴を有する携帯用消しゴム。
【請求項４】

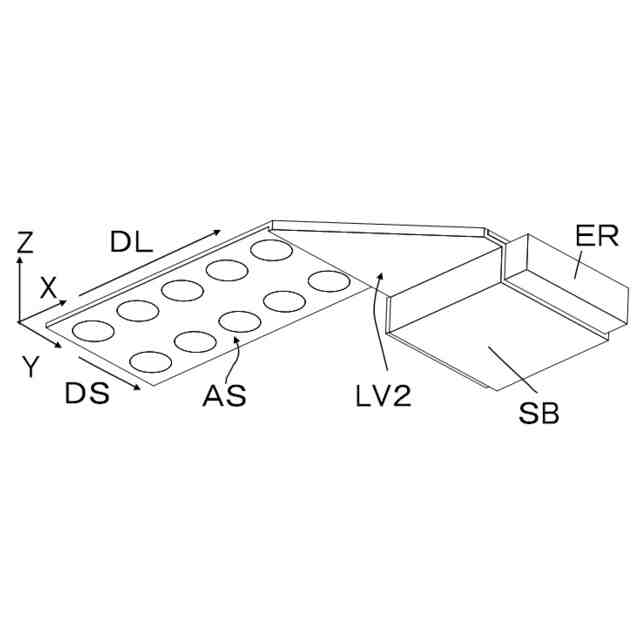

請求項２と請求項３において、支持シート部分（ＳＳ）の粘着面（ＡＳ）の粘着剤層が、ＸＹ平面上に、間欠的に複数個形成される形態を有し、短手方向（ＤＳ）と長手方向（ＤＬ）の個々の粘着剤層の間隔が、等しい形態（ＥＳ）に対し、短手方向（ＤＳ）の個々の粘着剤層の間隔が、長手方向（ＤＬ）の個々の粘着剤層の間隔に対して広いという形態（ＷＳ）を有し、この形態（ＷＳ）において、支持シート部分（ＳＳ）を剥した部分と、剥していない部分との境界上の、任意の紙面（ＴＰ）と粘着面（ＡＳ）との間の接触部分（ＬＣ）は、意図的に、粘着面（ＡＳ）を剥す方向（ＤＲ）が、前述の長手方向（ＤＬ）に対して、斜めである場合に、前述の形態（ＥＳ）のときの、接触部分（ＬＣ）に比べて、少なくなり、任意の紙面（ＴＰ）から、支持シート部分（ＳＳ）を、剥す力を弱くでき、剥しやすくなるという、特徴を有する携帯用消しゴム。
【請求項５】
請求項１と、請求項２において、支持版部分（ＳＵ）の、側面（ＳＷ１）と、側面（ＳＷ２）と、底板（ＳＢ）が、削除される形態を有し、請求項１に示す、重なり部分（ＬＶ１）に、接着剤層（ＡＳ２）を有し、支持版部分（ＳＵ）と消しゴム（ＥＲ）の上面とが、接着剤または粘着剤で、接合される形態を有する携帯用消しゴム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着性と剥離性を有する粘着剤層を備えた支持体を、装着した携帯用消しゴムであり、ノートや手帳の任意の紙面に、本携帯用消しゴムを貼り付けるという保持形態を、提案することを、目的とする。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
消しゴムを携帯し、字消しを行う方法として、特開２０１１－３１４２４号公報のように、クリップ付きの消しゴム付筆記具を利用する方法や、特開２０１７－１５９５２５号公報のように、クリップ付きの消しゴムホルダーを利用する方法があり、これらの方法は、消しゴムを携帯し、字消しを行うのには十分であった。
【０００３】
しかし、これらの方法に代表される従来の消しゴムの携帯方法は、消しゴムを、保持する特定の保管場所の提案を行うものではなく、字消し作業開始において、消しゴムを探す手間が、発生し、時間がかかる場合があるという、問題があった。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－３１４２４号公報
【０００５】
特開２０１７－１５９５２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
消しゴムの携帯において、その保管場所を探す手間を省き、字消し作業の利便性を、向上させることが、第一の課題である。
【０００７】
この、第一の課題の、解決手段に用いる、粘着性と剥離性を有する粘着剤層を備えた携帯用消しゴムが、携帯時に、その重量により、被着面から、脱落することを、防止することが、第二の課題である。
【０００８】
第二の課題において、消しゴムの軽量化は、字消しを行う消しゴム部分を、少なくするため、字消し機能に不利に働き、また、消しゴムの重量に対する支持体（ＳＰ）の粘着力の強化は、剥離性機能に不利に働く。
【０００９】
これらの、構成部分毎の対応策は、互いの機能に不利に働き、相反するため、構成部分相互の機能の、最適な形態を、見出すことが、必要であった。
【課題を解決するための手段】
【００１０】
粘着性と剥離性を、備えた粘着剤層を有する粘着面（ＡＳ）を消しゴムに装着した、携帯用消しゴムの、形態を利用して、ノートや手帳の、任意の紙面（ＴＰ）との間においての、携帯用消しゴムの保持形態（ＨＳ）を、構成する。ノートや手帳に、限らず、複数の紙面が綴られたものにおける、任意の紙面（ＴＰ）との間においても、携帯用消しゴムの保持形態（ＨＳ）を、構成できる。
（【００１１】以降は省略されています）
