公開番号2025124997
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024020793
出願日2024-02-15
発明の名称ボールペンチップ
出願人ぺんてる株式会社
代理人
主分類B43K 1/08 20060101AFI20250820BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】シール部材がボールペンチップから意図せず外れるのを抑制できつつも、ボールペンチップからシール部材を取り外したい使用者が煩わしさを感じずに取り外すことができるボールペンチップを提供することを目的とする。
【解決手段】本発明は、ボールホルダー8の外壁面には、算術平均粗さRaが90nm以上250nm以下の鏡面部16が形成され、筆記ボールは、一部が前端開口部から突出し、カシメ部によって前端開口部から抜け止めされ、ボールホルダー内に回転可能に配置され、ボールペンチップの前端には、ホットメルト剤である樹脂製のシール部材17が、ボールペンチップ前端の一部であって、鏡面部の少なくとも一部を含んで被覆するよう配置された、ボールペンチップを要旨とする。
【選択図】図5
特許請求の範囲【請求項１】
ボールホルダーと、筆記ボールと、で少なくとも構成されるボールペンチップであって、
ボールホルダーには、前端開口部と、前端開口部を形成するカシメ部と、カシメ部より軸方向後方に位置し、外径が前端開口部側に向かって縮径したテーパ部と、内部にインキ流通孔と、が少なくとも形成され、
ボールホルダーの外壁面であってテーパ部には、算術平均粗さＲａが９０ｎｍ以上２５０ｎｍ以下の鏡面部が形成され、
筆記ボールは、一部が前端開口部から突出し、カシメ部によって前端開口部から抜け止めされ、ボールホルダー内に回転可能に配置され、
ボールペンチップの前端には、ホットメルト剤である樹脂製のシール部材が、ボールペンチップ前端の一部であって、鏡面部の少なくとも一部を含んで被覆するよう配置された、
ボールペンチップ。
続きを表示（約 170 文字）【請求項２】
前記シール部材が前記ボールペンチップの前端を被覆している面積のうち、１８．８％以上４８．８％以下を前記鏡面部が占めている、
請求項１に記載のボールペンチップ。
【請求項３】
前記シール部材の被覆領域が、前記鏡面部全域を含んでいる、
請求項１又は請求項２に記載のボールペンチップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ボールペンチップに関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来から、ボールペンチップの前端を樹脂製のシール部材で被覆したボールペンチップが開示されている。ボールペンチップは、主に、筒状のボールホルダーと、筆記ボールと、で構成されている。ボールホルダーの前端開口部からは、筆記ボールの一部が突出しており、ボールホルダーの前端開口部を形成する縁部分と筆記ボールとの隙間がボールペン用インキの吐出口として機能する。ボールペンチップ、当該ボールペンチップを用いたボールペンリフィル、当該ボールペンリフィルを用いたボールペンの、製造時、輸送時、陳列時などに、当該隙間からボールペン用インキが漏れないよう、一時的に当該隙間を塞ぐ発明として、例えば、特許文献１には、熱可塑性樹脂と、粘着性樹脂と、ワックスとの混合物よりなるシール部材の発明が開示されている。斯様なシール部材は、ホットメルト剤といわれ、加熱すると液体になり、冷却され常温以下になると固体になる材料であり、ボールペンチップのシール部材として用いられることが多い。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１４５５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
当該シール部材は、先述の製造時、輸送時、陳列時など、ボールペンチップがボールペン用インキの吐出を開始するボールペンの未使用状態時には十分な取り付け強度（外れにくさ）でボールペンチップを被覆している必要がある。一方、ボールペン使用開始時には、使用者が過度な力を加えたり特別な方法も用いずとも取り外せたりする必要がある。よって、取り付け強度が高ければ高いほど好ましいというものではない。
【０００５】
本発明は、シール部材がボールペンチップから意図せず外れるのを抑制できつつも、ボールペンチップからシール部材を取り外したい使用者が煩わしさを感じずに取り外すことができるボールペンチップを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、ボールホルダーと、筆記ボールと、で少なくとも構成されるボールペンチップであって、ボールホルダーには、前端開口部と、前端開口部を形成するカシメ部と、カシメ部より軸方向後方に位置し、外径が前端開口部側に向かって縮径したテーパ部と、内部にインキ流通孔と、が少なくとも形成され、ボールホルダーの外壁面であってテーパ部には、算術平均粗さＲａが９０ｎｍ以上２５０ｎｍ以下の鏡面部が形成され、筆記ボールは、一部が前端開口部から突出し、カシメ部によって前端開口部から抜け止めされ、ボールホルダー内に回転可能に配置され、ボールペンチップの前端には、ホットメルト剤である樹脂製のシール部材が、ボールペンチップ前端の一部であって、鏡面部の少なくとも一部を含んで被覆するよう配置された、ボールペンチップを要旨とする。
【発明の効果】
【０００７】
本発明のボールペンチップは、シール部材の被覆領域の少なくとも一部が、算術平均粗さＲａが９０ｎｍ以上２５０ｎｍ以下の鏡面部の少なくとも一部を含んで、シール部材がボールペンチップの前端を被覆すると、シール部材と鏡面部間に空気が入り込みにくく密着しやすくなるため、シール部材がボールペンチップから意図せず外れるのを抑制できつつも、ボールペンチップからシール部材を取り外したい使用者が煩わしさを感じずに取り外すことができるボールペンチップを提供することができる。
【図面の簡単な説明】
【０００８】

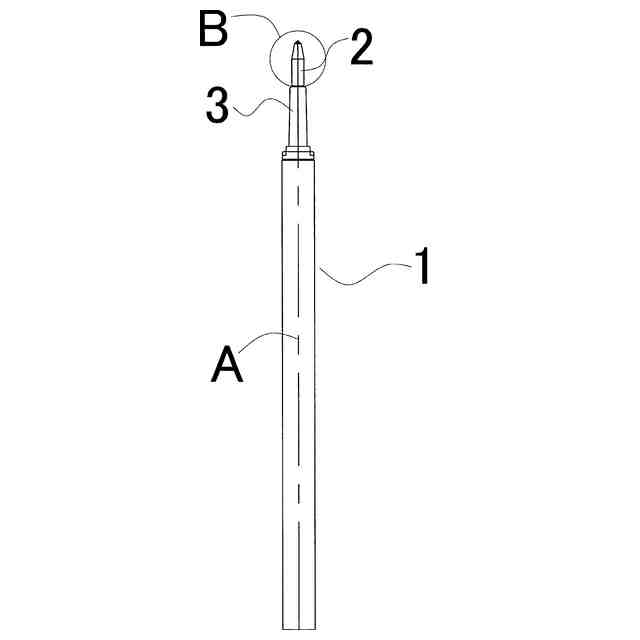

ボールペンリフィル１の外観図

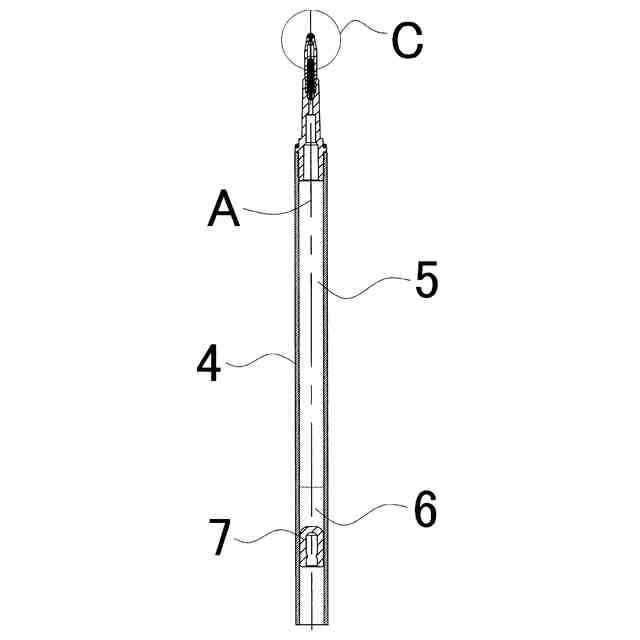

ボールペンリフィル１の縦断面図

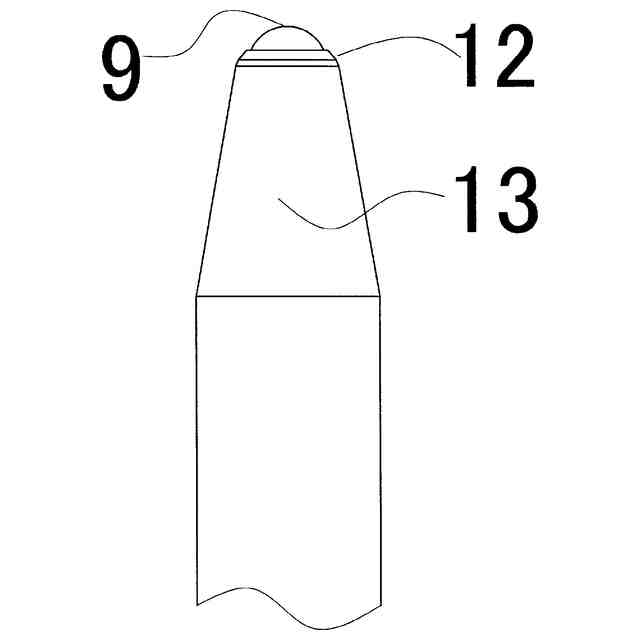

図１のＢ部分拡大図

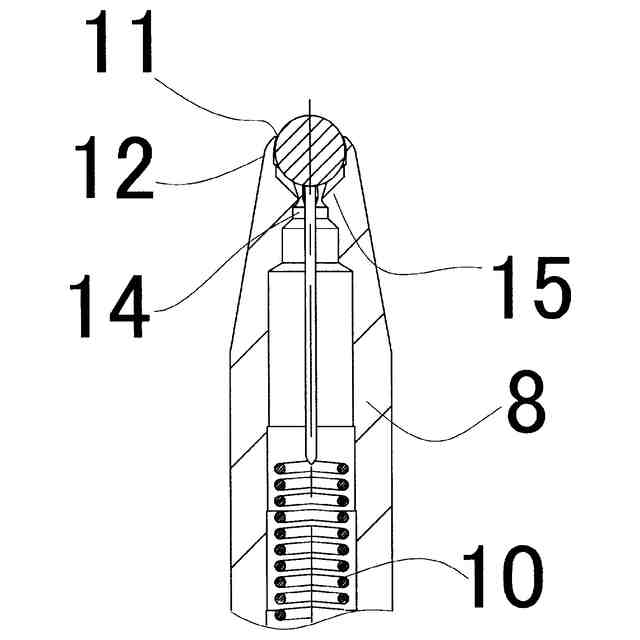

図２のＣ部分拡大図

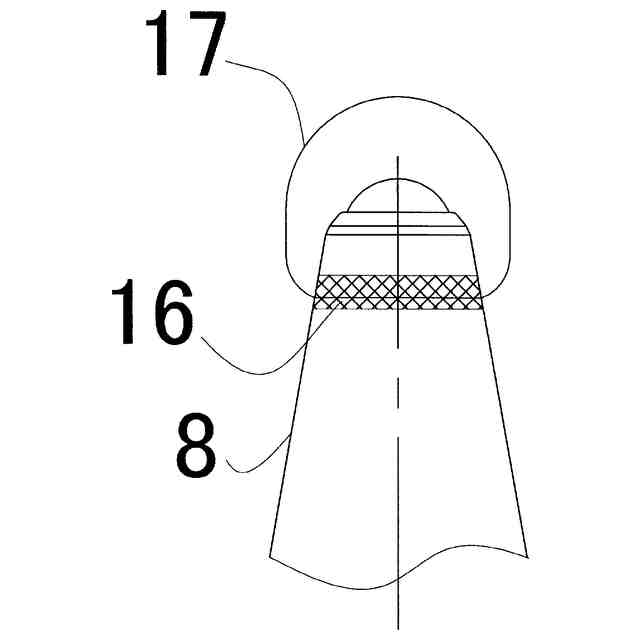

シール部材１７が配置されたボールホルダー８前端拡大図

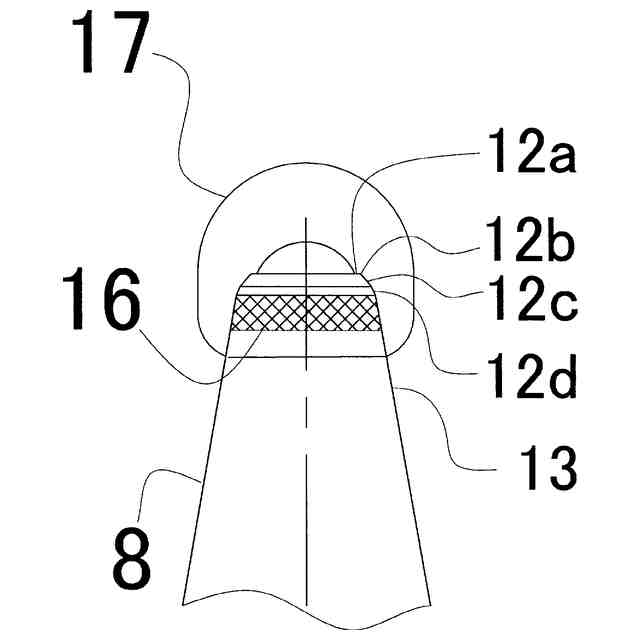

シール部材１７が配置されたボールホルダー８前端拡大図
【発明を実施するための形態】
【０００９】
以降、図面を適宜参照しつつ、本発明に係る塗布具の実施形態について説明する。本発明は実施形態に限定されず、本発明の要旨を逸脱しない範囲で種々変更可能である。
【００１０】
図１は、本発明に係るボールペンチップが用いられた、ボールペンリフィル１の外観図である。図２は、ボールペンリフィル１の縦断面図である。図２が示す断面は、ボールペンリフィル１の中心線Ａに沿った断面である。図３は図１のＢ部分拡大図である。図４は図２のC部分拡大図である。ボールペンリフィル１は、ボールペンチップ２と、中継部材３と、パイプ４とで主に構成されている。本明細書において、ボールペンリフィル１の中心線Ａに沿ってボールペンチップ２側は「前」「前方」など、その反対側を「後」「後方」などと表記する場合がある。また、中心線Ａが延びる方向を軸方向、中心線Ａと直交する方向が径方向、中心線Ａを中心とする円に沿った方向を周方向などと表記する場合がある。
（【００１１】以降は省略されています）
