公開番号2024113376
公報種別公開特許公報(A)
公開日2024-08-22
出願番号2023018311
出願日2023-02-09
発明の名称インソール
出願人個人,個人
代理人個人
主分類A43B 17/14 20060101AFI20240815BHJP(履物)
要約【課題】理想的な重心移動が自然にできるようになるインソールを提供することである。

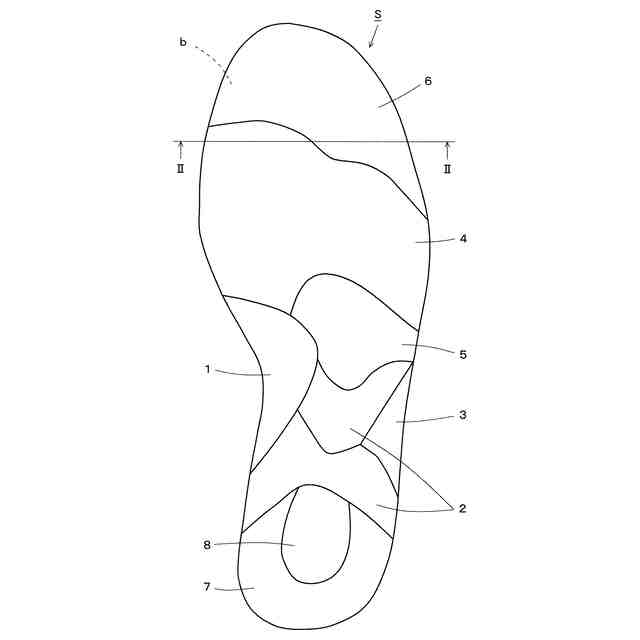

【解決手段】靴底型の樹脂製のベース板b上に隙間なく貼り付けられる、土踏まずに対応する第1支持片1と、第1支持片1において立方骨側で第1支持片に隣接する第2支持片2と、第2支持片2に隣接し、立方骨に対応する第3支持片3と、足指位置に対応し、ベース板bの先端に沿った足指支持片6と、足指支持片に隣接してベース板の幅方向全長に渡る第4支持片4と、第4支持片4と第2支持片2との間に位置する第5支持片5と、踵の外周に沿った踵外周支持片7と、踵の中央位置に対応した踵中央支持片8とを備え、全ての支持片の厚みを等しくするとともに、第2支持片2及び第4支持片4、第5支持片5及び足指支持片6、第3支持片3及び踵外周支持片7、第1支持片1、踵中央支持片8の順に、硬度が低くなるように設定されている。
【選択図】図1
特許請求の範囲【請求項１】
靴底型の樹脂製のベース板と、
上記ベース板上に隙間なく貼り付けられ、全ての厚みが等しい複数の樹脂製の支持片とからなり、
靴の内側に挿入して用いるインソールであって、
上記支持片には、
使用者の踏まずに対応する位置で、上記ベース板の内側縁に沿った第１支持片と、
上記第１支持片において上記使用者の立方骨側で上記第１支持片に隣接する第２支持片とを備え、
上記第２支持片の硬度が、上記第１支持片の硬度より高く設定されたことを特徴とするインソール。
続きを表示（約 1,200 文字）【請求項２】

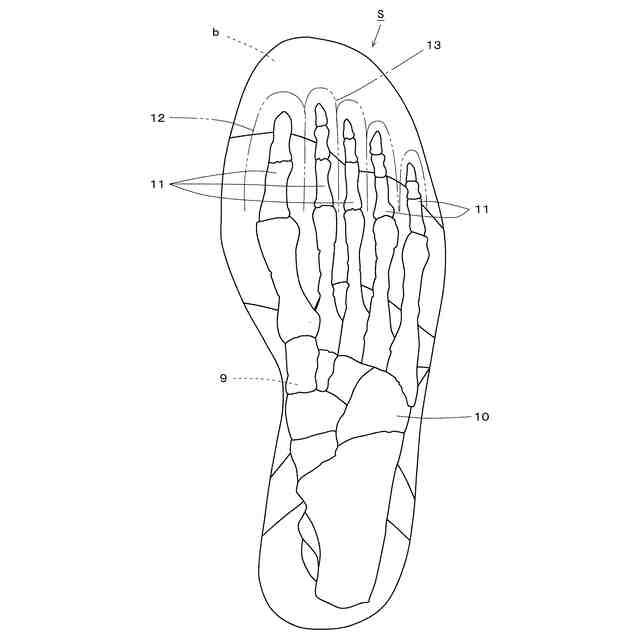

上記使用者の立方骨に対応し、上記第２支持片を境に上記第１支持片と反対側に設けられた第３支持片を備え、
上記第３支持片の硬度は、上記第１支持片の硬度と上記第２支持片の硬度との間に設定された請求項１に記載のインソール。
【請求項３】
上記使用者の足指位置に対応し、上記ベース板の先端に沿った足指支持片と、

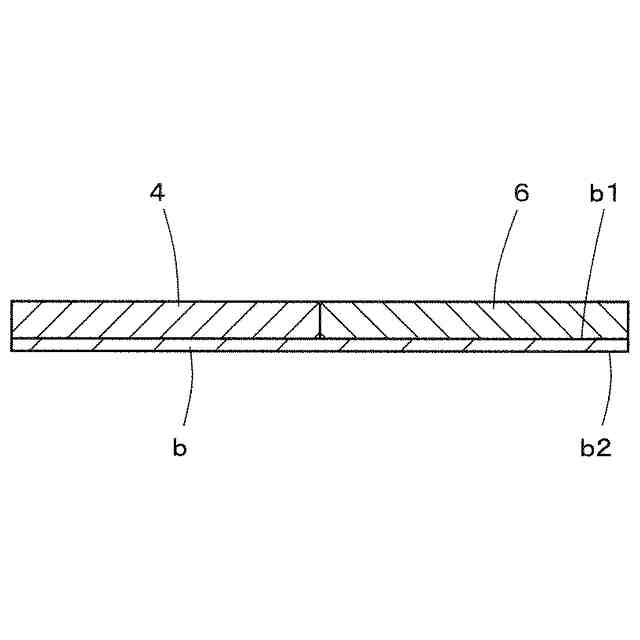

足指の付け根に対応し、上記足指支持片に隣接して上記ベース板の幅方向全長に渡る第４支持片と
を備え、
上記第４支持の硬度は、上記足指支持片の硬度より高く設定された請求項１又は２に記載のインソール。
【請求項４】
上記第４支持片と上記第２支持片との間に第５支持片を備え、
上記第４支持片の硬度及び上記第２支持片の硬度が同等に設定されるとともに、
上記第５支持片の硬度は、上記足指支持片の硬度と同等であって、上記第２支持片及び第４支持片の硬度より低く設定された請求項３に記載のインソール。
【請求項５】
上記使用者の踵の外周に沿った位置に設けられた踵外周支持片と、
上記踵外周支持片の内側で、上記踵の中央位置に対応して設けられた踵中央支持片と
を備え、
上記踵外周支持片の硬度は、上記踵中央支持片の硬度より高く設定された請求項１に記載のインソール。
【請求項６】
靴底型の樹脂製のベース板と、
上記ベース板上に隙間なく貼り付けられ、全ての厚みが等しい複数の樹脂製の支持片とを備え、
靴の内側に挿入して用いるインソールであって、
上記支持片には、
使用者の土踏まずに対応する位置で、上記ベース板の内側縁に沿った第１支持片と、
上記第１支持片において上記使用者の立方骨側で上記第１支持片に隣接する第２支持片と、
上記使用者の立方骨に対応し、上記第２支持片を境に上記第１支持片と反対側に設けられた第３支持片と、
上記使用者の足指位置に対応し、上記ベース板の先端に沿った足指支持片と、
上記足指支持片に隣接して上記ベース板の幅方向全長に渡る第４支持片と
上記第４支持片と上記第２支持片との間に位置する第５支持片と、
上記使用者の踵の外周に沿った位置に設けられた踵外周支持片と、
上記踵外周支持片の内側で、上記踵の中央位置に対応して設けられた踵中央支持片と
を備え、
上記第４支持片の硬度は第２支持片の硬度と同等、
上記足指支持片の硬度は第５支持片の硬度と同等、
上記踵外周支持片の硬度は上記第３支持片の硬度と同等に設定されるとともに、

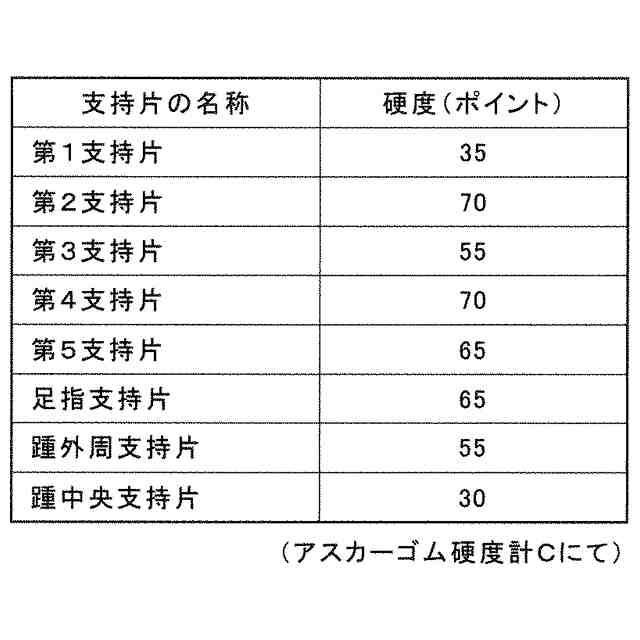

これらの硬度は、上記第２支持片及び第４支持片、上記第５支持片及び足指支持片、上記第３支持片及び踵外周支持片、上記第１支持片、踵中央支持片の順に、硬度が低くなるように設定されたインソール。

発明の詳細な説明【技術分野】
【０００１】
この発明は、靴の中に挿入して用いるインソールに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
規制靴の履き心地や、歩行しやすさを改善するために、靴内に挿入して用いるインソールがある。このようなインソールとしては、例えば、靴底形状のベース板に、土踏まずに合わせた隆起部を形成し、この隆起部で土踏まずを持ち上げて足のアーチを支えるようにしたものが知られている（特許文献１，２参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０５４７３３号公報
特開２００３－０３８２０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のように、土踏まずに対応した隆起部を備えたインソールでは、隆起部によって足の縦方向アーチが形成される。しかし、インソールの隆起部で下方から支持された土踏まずは形状が固定化して、縦方向アーチの弾力が発揮されないことがある。そのため、足に違和感があったり、歩行時に、スムーズな重心移動が行なわれなかったりするという問題があった。

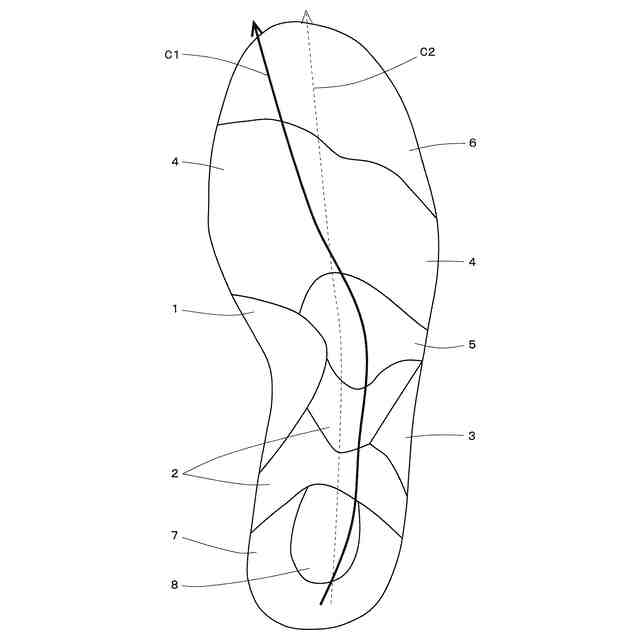

この発明の目的は、理想的な重心移動が自然にできるようになるインソールを提供することである。
【課題を解決するための手段】
【０００５】
第１の発明は、靴底型の樹脂製のベース板と、上記ベース板上に隙間なく貼り付けられ、全ての厚みが等しい複数の樹脂製の支持片とからなり、靴の内側に挿入して用いるインソールであって、上記支持片には、使用者の踏まずに対応する位置で、上記ベース板の内側縁に沿った第１支持片と、上記第１支持片において上記使用者の立方骨側で上記第１支持片に隣接する第２支持片とを備え、上記第２支持片の硬度が、上記第１支持片の硬度より高く設定されている。
【０００６】
第２の発明は、上記使用者の立方骨に対応し、上記第２支持片を境に上記第１支持片と反対側に設けられた第３支持片を備え、上記第３支持片の硬度は、上記第１支持片の硬度と上記第２支持片の硬度との間に設定されている。
【０００７】
第３の発明は、上記使用者の足指位置に対応し、上記ベース板の先端に沿った足指支持片と、足指の付け根に対応し、上記足指支持片に隣接して上記ベース板の幅方向全長に渡る第４支持片とを備え、上記第４支持の硬度は、上記足指支持片の硬度より高く設定されている。
【０００８】
第４の発明は、上記第４支持片と上記第２支持片との間に第５支持片を備え、上記第４支持片の硬度及び上記第２支持片の硬度が同等に設定されるとともに、上記第５支持片の硬度は、上記足指支持片の硬度と同等であって、記第２支持片及び第４支持片の硬度より低く設定されている。
【０００９】
第５の発明は、上記使用者の踵の外周に沿った位置に設けられた踵外周支持片と、上記踵外周支持片の内側で、上記踵の中央位置に対応して設けられた踵中央支持片とを備え、上記踵外周支持片の硬度は、上記踵中央支持片の硬度より高く設定されている。
【００１０】
第６の発明は、靴底型の樹脂製のベース板と、上記ベース板上に隙間なく貼り付けられ、全ての厚みが等しい複数の樹脂製の支持片とを備え、靴の内側に挿入して用いるインソールであって、上記支持片には、使用者の土踏まずに対応する位置で、上記ベース板の内側縁に沿った第１支持片と、上記第１支持片において上記使用者の立方骨側で上記第１支持片に隣接する第２支持片と、上記使用者の立方骨に対応し、上記第２支持片を境に上記第１支持片と反対側に設けられた第３支持片と、上記使用者の足指位置に対応し、上記ベース板の先端に沿った足指支持片と、上記足指支持片に隣接して上記ベース板の幅方向全長に渡る第４支持片と上記第４支持片と上記第２支持片との間に位置する第５支持片と、上記使用者の踵の外周に沿った位置に設けられた踵外周支持片と、上記踵外周支持片の内側で、上記踵の中央位置に対応して設けられた踵中央支持片とを備え、上記第４支持片の硬度は第２支持片の硬度と同等、上記足指支持片の硬度は第５支持片の硬度と同等、上記踵外周支持片の硬度は上記第３支持片の硬度と同等に設定されている。
そして、これら支持片の硬度は、上記第２支持片及び第４支持片、上記第５支持片及び足指支持片、上記第３支持片及び踵外周支持片、上記第１支持片、踵中央支持片の順に、硬度が低くなるように設定されている。
【発明の効果】
（【００１１】以降は省略されています）
