公開番号2024179505
公報種別公開特許公報(A)
公開日2024-12-26
出願番号2023098401
出願日2023-06-15
発明の名称履物
出願人徳武産業株式会社
代理人個人,個人,個人
主分類A43B 11/00 20060101AFI20241219BHJP(履物)
要約【課題】高齢者等の個々の足の状態に対応可能な、脱いだり履いたりが容易な履き心地の良い履物の提供。
【解決手段】開口部25を有する甲部2と、底部4とを備え、甲部2は、つま先部21、足側部22、および、かかと部23を有し、かかと部23は、かかと後方を支持し、幅方向に湾曲するかかとカーブ部230と、かかとカーブ部230において、かかとカーブ部230の下端よりも上方に形成され、外側に突出して形成される段部231と、開口部25の後端部に位置するかかと部上端に形成され、後方に拡開するガイド部232と、を有し、かかと部23の段部231に対応する突出部2331を有し、ガイド部232の形状を維持するためのガイド芯部2332を備える硬質芯材233を内装する。
【選択図】図1

特許請求の範囲【請求項１】
開口部を有する甲部と、底部とを備える、履物であって、
前記甲部は、つま先部、足側部、および、かかと部を有し、
前記かかと部は、
かかと後方を支持し、幅方向に湾曲するかかとカーブ部と、
前記かかとカーブ部の外側表面に、外側に突出して形成される段部と、
前記開口部の後端部に位置するかかと部上端に形成され、後方に拡開するガイド部と、を有し、
前記かかと部の前記段部に対応する突出部を有し、前記ガイド部の形状を維持するためのガイド芯部を備える硬質芯材を内装する、ことを特徴とする履物。
続きを表示（約 410 文字）【請求項２】
前記段部は、前記かかとカーブ部の下端よりも上部に形成されており、指が引っ掛かり、指で下側から上方に押し上げることが可能となっている、請求項１に記載の履物。
【請求項３】
前記ガイド芯部は、水平方向切断面において、厚さが相対的に厚い山部と、厚さが相対的に薄い谷部とを有しており、前記山部と前記谷部とが幅方向において交互に形成されている、請求項１に記載の履物。
【請求項４】
前記甲部が、つま先部、履口周辺から後端に向けて開口部内に斜め上方に延出する舌部、足側部、および、かかと部で構成された、トゥボックスが高めでつま先の納まる部分にゆとりがあるスリップオン型の構造を有することを特徴とする請求項１に記載の履物。
【請求項５】
前記甲部が、二枚の生地が足側部で縫製された同一形状の一対の生地を甲の長手方向の中心部分で縫製して形成される、請求項１に記載の履物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、かかとの挿入をガイドするため、本体後方に拡開するガイド部を有する、より詳細にはトゥボックスが高めでつま先の納まる部分にゆとりがあるスリップオン型の構造を有する履物に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
履物は、歩行の際に脱げにくいように設計してしまうと、着脱する時に、時間を要し着脱が簡単にできない傾向にある。一方、履きやすく設計した場合には、歩行の際に脱げやすくなってしまうことがある。健康な人であっても、履物の着脱は、しばしば忙しいときなどには、煩わしく、時間を要して着脱を行っている。たとえば着脱に手の力をかりて行なう場合には、身体が不自由であるがために、前屈しにくい人や手足の自由度の少ない人にとっては、最も苦しい身体の動作を強いられ、着脱のための容易な操作は到底得ることができない。
【０００３】
靴ベラの使用や靴を履くために屈み込むなどの動作をすることなく、足を滑り込ませるように簡単に履くようにした靴が知られている。例えば、履き口となる開口縁のうち後縁を含む踵部に、履き口の開口縁から前方に向かうほどに低くなるように傾斜した案内部を形成した剛性部と、この剛性部に対し靴の内側において均一な厚さの柔軟部材とを備え、履き動作の際の踵部分の足裏を滑り込ませるようにした物が知られている（特許文献１）。また、手を使わずに、また靴ベラなしでも履けるようにした靴が知られている（特許文献２）。
【先行技術文献】
【特許文献】
【０００４】
実用新案登録第３２１２４６０号公報
特開２０２２－１３９１５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、高齢者や足に傷病のある人（以下、「高齢者等」という。）の個々の足の状態に対応可能な、脱いだり履いたりが容易な履き心地の良い履物を提供することを目的とする。着脱のための容易な操作（足を滑り込ませるだけで簡単に履け、他方の足を引っ掛けて簡単に脱げる）を得ることができ、足指に負担がかかりにくく、歩いているときもつま先回りを快適に保つことができる履物を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、以下の（１）ないし（５）の履物を要旨とする。
（１）開口部を有する甲部と、底部とを備える、履物であって、前記甲部は、つま先部、足側部、および、かかと部を有し、前記かかと部は、かかと後方を支持し、幅方向に湾曲するかかとカーブ部と、前記かかとカーブ部において、前記かかとカーブ部の下端よりも上方に形成され、外側に突出して形成される段部と、前記開口部の後端部に位置するかかと部上端に形成され、後方に拡開するガイド部と、を有し、前記かかと部の前記段部に対応する突出部を有し、前記ガイド部の形状を維持するためのガイド芯部を備える硬質芯材を内装する、ことを特徴とする履物。
（２）前記段部は、前記かかとカーブ部の下端よりも上部に形成されており、指が引っ掛かり、指で下側から上方に押し上げることが可能となっている、上記（１）に記載の履物。
（３）前記ガイド芯部は、水平方向切断面において、厚さが相対的に厚い山部と、厚さが相対的に薄い谷部とを有しており、前記山部と前記谷部とが幅方向において交互に形成されている、上記（１）に記載の履物。
（４）前記甲部が、つま先部、履口周辺から後端に向けて開口部内に斜め上方に延出する舌部、足側部、および、かかと部で構成された、トゥボックスが高めでつま先の納まる部分にゆとりがあるスリップオン型の構造を有することを特徴とする上記（１）に記載の履物。
（５）前記甲部が、二枚の生地が足側部で縫製された同一形状の一対の生地を甲の長手方向の中心部分で縫製して形成される、上記（１）に記載の履物。
【発明の効果】
【０００７】
本発明によれば、甲部の上端部に足を出し入れする広い開口部を形成しており、その広い開口部と合わさって、段部とガイド部を持つかかと部を含み、着脱のための容易な操作（足を滑り込ませるだけで簡単に履け、他方の足を引っ掛けて簡単に脱げる）を得ることができ、履きやすく、履かせやすい甲部となっている、高齢者等の個々の足の状態に対応可能な、脱いだり履いたりが容易な履き心地の良い履物を提供することができる。
特に、本発明によれば、かかと部は、かかとカーブ部の外側表面に、外側に突出して形成される段部を有しており、使用者または介助者が段部に指を掛けてかかと部を引き上げ、あるいは、引き下げることで、履物の着脱をより容易に行うことができる。
【図面の簡単な説明】
【０００８】

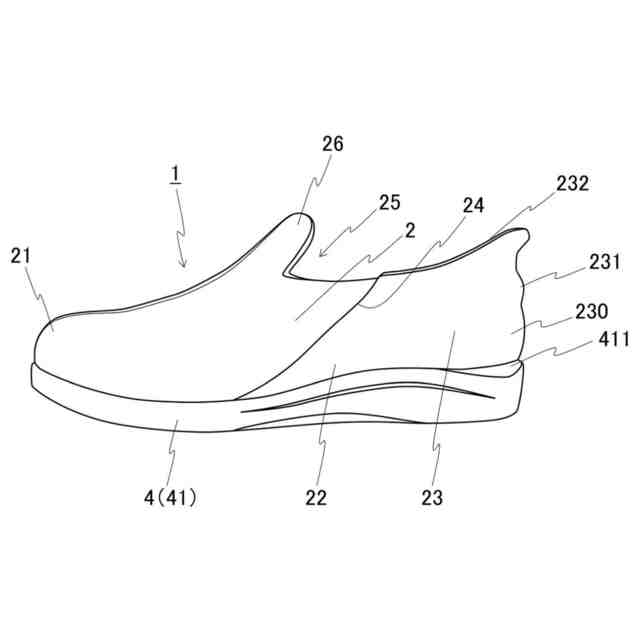

実施例のガイド部を持つ履物（右片足）左方から見た外観図（左側面図）を示す。

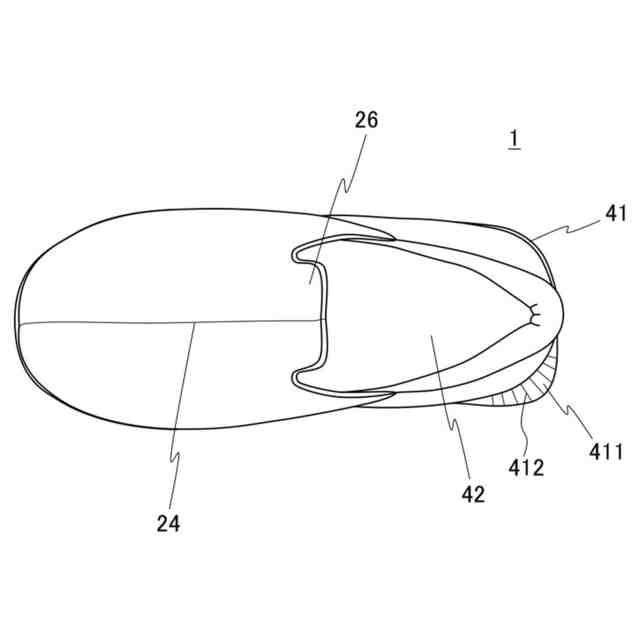

実施例のガイド部を持つ履物（右片足）を上から見た外観図（平面図）を示す。

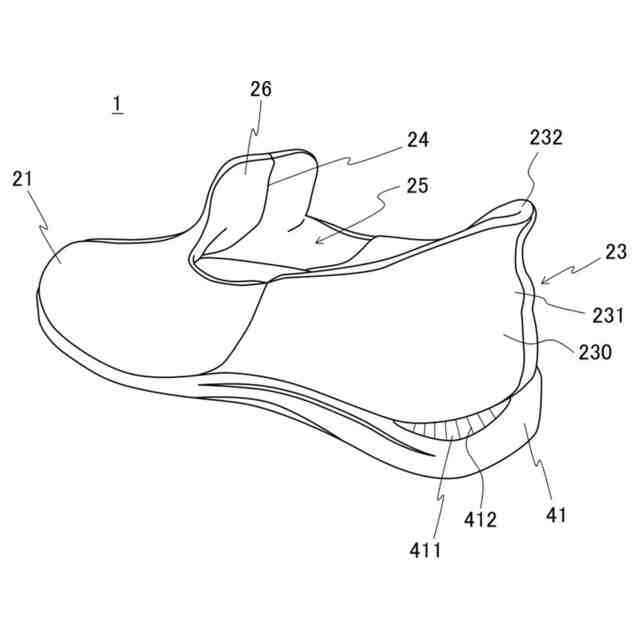

実施例のガイド部を持つ履物（右片足）を左後方の上から見た斜視図を示す。

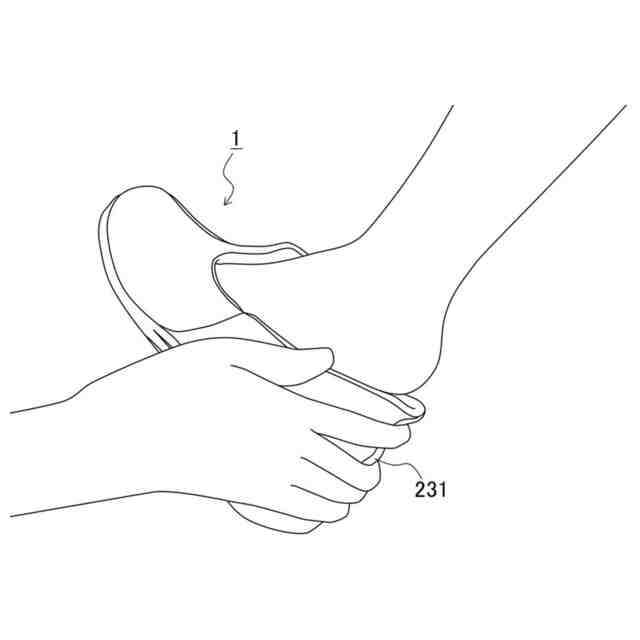

介助者が段部に指を掛けて履物を脱がす場面を示す図である。

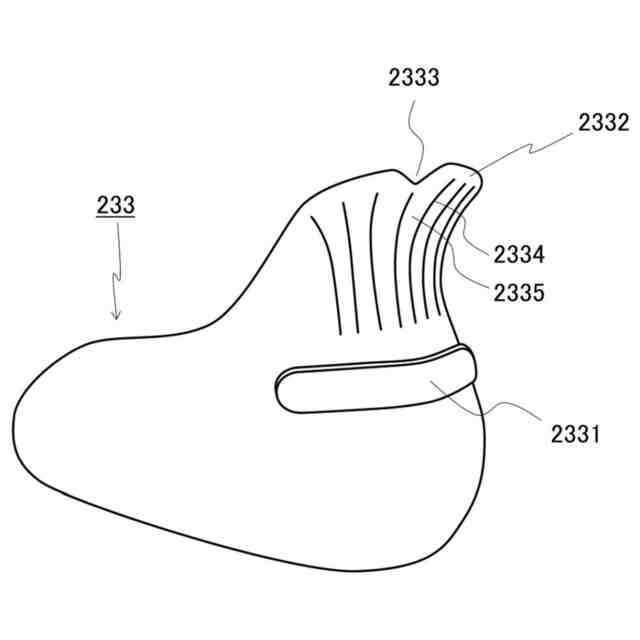

図１の履物（右片足）が内装する硬質芯材（月型芯）を左後方から見た斜視図を示す。

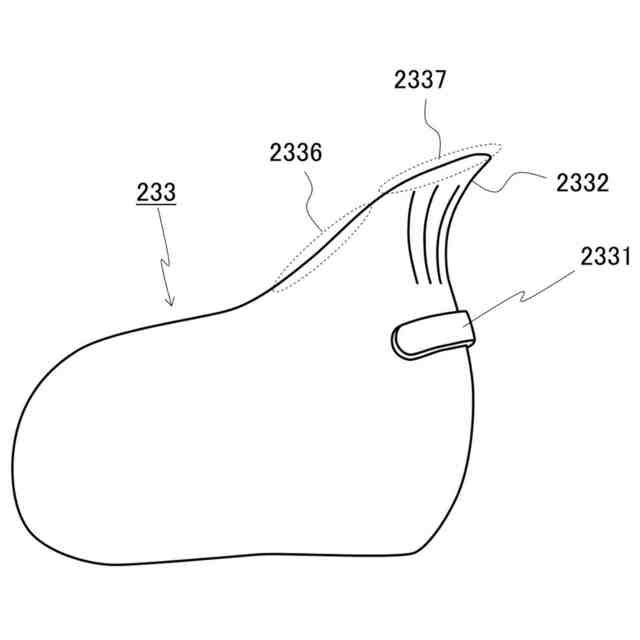

図１の履物（右片足）が内装する硬質芯材（月型芯）を左方から見た外観図（左側面図）を示す。

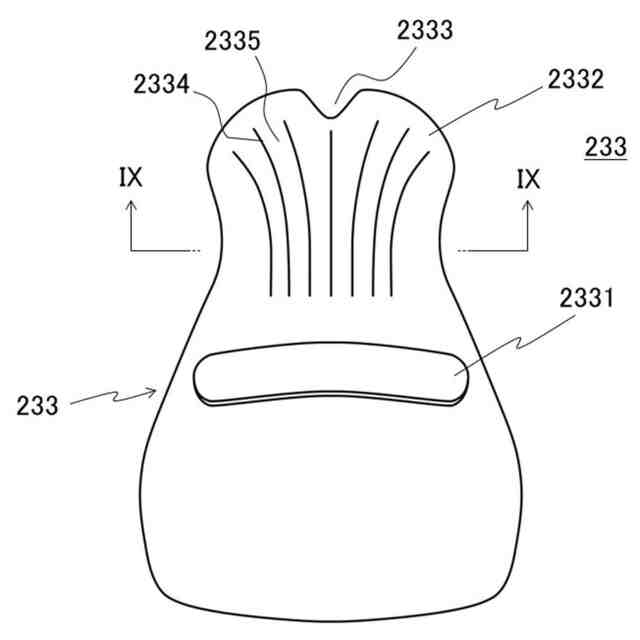

図１の履物（右片足）が内装する硬質芯材（月型芯）を後方から見た外観図（背面図）を示す。
図１の履物（右片足）が内装する硬質芯材（月型芯）を後上方から見た外観図（斜視図）を示す。

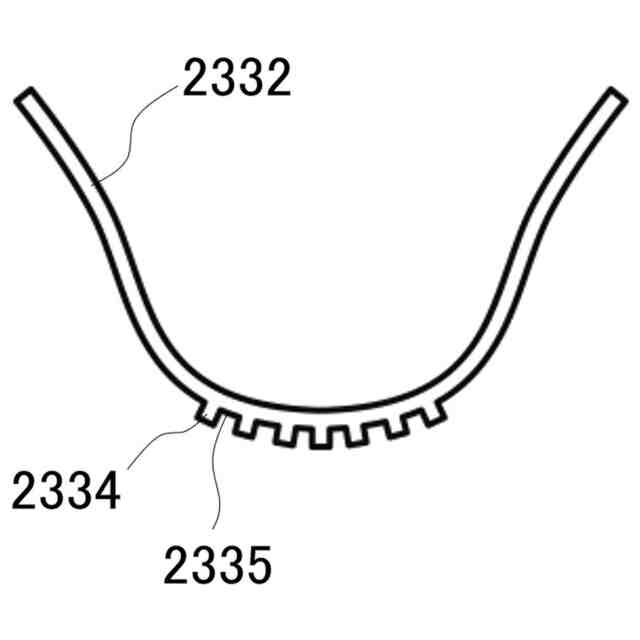

図７のＩＸ－ＩＸ線に沿う断面図を示す。
【発明を実施するための形態】
【０００９】
[甲部]
甲部とは、底部（底部材）から上の部分であり、爪先を含む甲部、足側部（腰部）およびかかと部分からなる部分の総称であり、アッパーと同義である。本発明において、甲部はつま先部、足側部、および、ガイド部を持つかかと部で構成された全体が深い甲部からなる。甲部の上端部に足を出し入れする履き口部を形成しており、広い開口部と合わさって、履きやすく、履かせやすい構造となっている。
【００１０】
[布材]
甲部は、足当たりが良いように布材である甲部材を使用している。そうした布材は通常に用いられる縫製可能な布材であれば特に制限はない。布地で作成したことにより、感触がよく安定した履き心地を得ることができ、足に確実にフィットする。衝撃を緩和すべく、甲部材の表布にウレタンフォームを貼り合わせた布材に裏布を重ねて縫い合わせてクッション性をもたせるのが望ましい。例えば、ニットにスポンジ布を貼り合わせた厚手の生地が好ましい素材としてあげられる。裏布は足入れがし易いように滑り性のある丈夫なニット生地が好ましい。そのようにフィット感ないしホールド感を維持しながら開口部を更に拡大できるように、伸縮性のある布材で構成するのが好ましい。さらにクッション付きかかととすることにより、着用者のかかとの形／足の形に十分にフィットさせることができる。
（【００１１】以降は省略されています）
